PL对模拟量数据的计算方法(114)

PLC中模拟量计算在PLC(可编程逻辑控制器)中，模拟量计算是指对模拟量输入进行处理和转换以产生所需的输出。

在PLC中，模拟量输入通常是电压或电流信号，用来表示一个连续变化的量，例如温度、压力、流量等。

模拟量计算的过程可以分为以下几个步骤：1.信号调整：PLC通常需要对输入信号进行调整以适应其工作范围。

例如，如果输入信号是0-10V的电压信号，而PLC的输入范围是0-5V，那么需要通过电压分压电路将输入信号缩放到PLC的输入范围内。

2.信号采样：PLC需要以固定的时间间隔对输入信号进行采样。

采样频率需要根据所要测量的物理量和控制要求进行选择。

通常情况下，采样频率越高，计算的精度越高，但也会增加计算负荷。

3.信号滤波：由于输入信号可能受到电磁干扰或其他因素的影响，可能会出现噪声。

因此，在计算之前，需要对输入信号进行滤波以去除不必要的噪声。

常见的滤波方法包括低通滤波、高通滤波和带通滤波等。

4.信号线性化：有时，输入信号并不是直接反映所测量的物理量。

例如，传感器输出的电压信号可能与温度呈非线性关系。

在这种情况下，需要通过线性化来转换输入信号。

线性化可以通过查找表、数学计算或其他方法来实现。

5.信号计算：一旦对输入信号进行了调整、采样、滤波和线性化，就可以进行所需的计算。

这些计算可以包括加减乘除、逻辑运算、PID控制等。

根据PLC的功能和编程语言的支持，可以实现各种复杂的计算。

6.输出生成：根据计算的结果，可以生成相应的模拟量输出信号。

这通常需要将计算结果转换为电压或电流信号，并通过数字模拟转换器(DAC)或其他方法进行输出。

7.输出调整：与输入信号调整类似，有时需要对输出信号进行调整，以适应所需的工作范围。

例如，如果PLC的输出范围是0-10V，而实际应用需要0-5V范围的输出，可以通过电阻分压电路进行调整。

以上是PLC中模拟量计算的基本过程。

在实际应用中，可能还需要考虑安全性、精度、响应时间等因素，并根据具体需求选择适当的传感器、输入输出模块和计算方法。

plc模拟量计算公式LAD方法实现（1）计算公式说明[(IN0-IN1)/(IN2-IN1)]*(IN4-IN3)+IN3•IN0：模拟量输入信号，数据类型为整数•IN1：模拟量信号下限，数据类型为整数•IN2：模拟量信号上限，数据类型为整数•IN3：工程量数值下限，数据类型为实数•IN4：工程量数值上限，数据类型为实数（2）程序编写说明02SCL方法实现（1）计算公式说明[(Raw-Dmin)/(Dmax-Dmin)]*(Emax-Emin)+Emin •Raw：模拟量输入信号，数据类型为整数•Dmin：模拟量信号下限，数据类型为整数•Dmax：模拟量信号上限，数据类型为整数•Emin：工程量数值下限，数据类型为实数•Emax：工程量数值上限，数据类型为实数（二）程序编写说明FUNCTION FC1 : VOID //函数定义VAR_INPUT //输入变量定义Raw,Dmin,Dmax: INT;Emin,Emax: REAL;END_VARVAR_OUTPUT //输出变量定义OutReal: REAL;OutPercentage:REAL;END_VARVAR_TEMP //临时变量定义RawTemp: INT;END_VARBEGINIF (Emin < Emax) AND (Dmin < Dmax) THEN//判断上下限值是否设置合理IF Raw < Dmin THEN RawTemp := Dmin;//输入值超下限直接取下限END_IF;IF Raw > Dmax THEN RawTemp := Dmax;//输出值超上限直接取上限END_IF;IF (Raw >= Dmin) AND (Raw <= Dmax) THEN RawTemp := Raw;//输入正常直接读取输入值END_IF;OutReal := (INT_TO_REAL(RawTemp-Dmin)/INT_TO_REAL(Dmax-Dmin))*(Emax-Emin)+Emin;//数量类型转换和计算公式OutPercentage := (OutReal/(Emax-Emin))*100.0;ELSE //上下限值设置不合理直接输出零OutReal := 0.0;OutPercentage := 0.0;END_IF;END_FUNCTION。

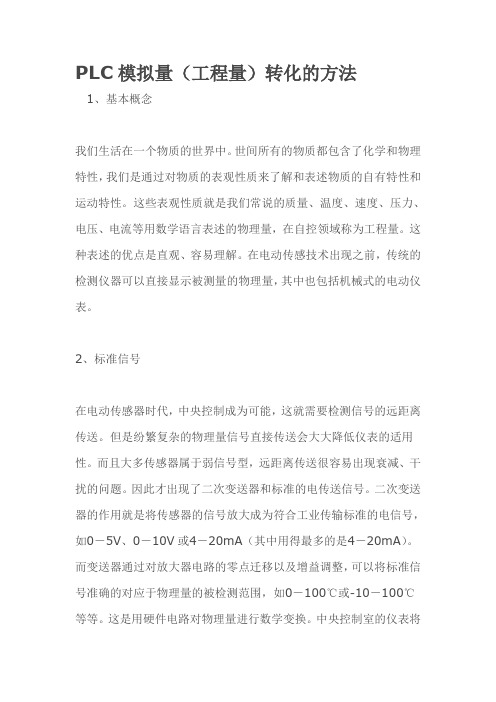

PLC模拟量（工程量）转化的方法1、基本概念我们生活在一个物质的世界中。

世间所有的物质都包含了化学和物理特性，我们是通过对物质的表观性质来了解和表述物质的自有特性和运动特性。

这些表观性质就是我们常说的质量、温度、速度、压力、电压、电流等用数学语言表述的物理量，在自控领域称为工程量。

这种表述的优点是直观、容易理解。

在电动传感技术出现之前，传统的检测仪器可以直接显示被测量的物理量，其中也包括机械式的电动仪表。

2、标准信号在电动传感器时代，中央控制成为可能，这就需要检测信号的远距离传送。

但是纷繁复杂的物理量信号直接传送会大大降低仪表的适用性。

而且大多传感器属于弱信号型，远距离传送很容易出现衰减、干扰的问题。

因此才出现了二次变送器和标准的电传送信号。

二次变送器的作用就是将传感器的信号放大成为符合工业传输标准的电信号，如0－5V、0－10V或4－20mA（其中用得最多的是4－20mA）。

而变送器通过对放大器电路的零点迁移以及增益调整，可以将标准信号准确的对应于物理量的被检测范围，如0－100℃或-10－100℃等等。

这是用硬件电路对物理量进行数学变换。

中央控制室的仪表将这些电信号驱动机械式的电压表、电流表就能显示被测的物理量。

对于不同的量程范围，只要更换指针后面的刻度盘就可以了。

更换刻度盘不会影响仪表的根本性质，这就给仪表的标准化、通用性和规模化生产带来的无可限量的好处。

3、数字化仪表到了数字化时代，指针式显示表变成了更直观、更精确的数字显示方式。

在数字化仪表中，这种显示方式实际上是用纯数学的方式对标准信号进行逆变换，成为大家习惯的物理量表达方式。

这种变换就是依靠软件做数学运算。

这些运算可能是线性方程，也可能是非线性方程，现在的电脑对这些运算是易如反掌。

4、信号变换中的数学问题信号的变换需要经过以下过程：物理量－传感器信号－标准电信号－A/D转换－数值显示。

声明：为简单起见，我们在此讨论的是线性的信号变换。

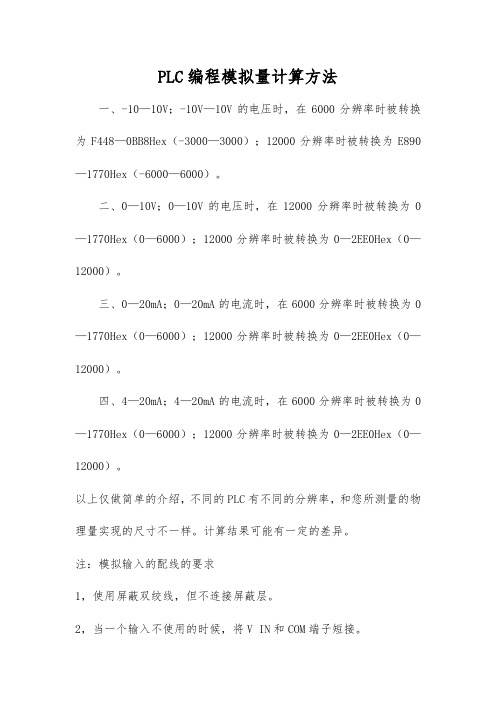

PLC编程模拟量计算方法
一、-10—10V；-10V—10V的电压时，在6000分辨率时被转换为F448—0BB8Hex（-3000—3000）；12000分辨率时被转换为E890—1770Hex（-6000—6000）。

二、0—10V；0—10V的电压时，在12000分辨率时被转换为0—1770Hex（0—6000）；12000分辨率时被转换为0—2EE0Hex（0—12000）。

三、0—20mA；0—20mA的电流时，在6000分辨率时被转换为0—1770Hex（0—6000）；12000分辨率时被转换为0—2EE0Hex（0—12000）。

四、4—20mA；4—20mA的电流时，在6000分辨率时被转换为0—1770Hex（0—6000）；12000分辨率时被转换为0—2EE0Hex（0—12000）。

以上仅做简单的介绍，不同的PLC有不同的分辨率，和您所测量的物理量实现的尺寸不一样。

计算结果可能有一定的差异。

注：模拟输入的配线的要求
1，使用屏蔽双绞线，但不连接屏蔽层。

2，当一个输入不使用的时候，将V IN和COM端子短接。

3，模拟信号线与电源线隔离（AC电源线，高压线等）。

4，当电源线上有干扰时，在输入部分和电源单元之间安装一个考虑波器。

5，确认正确的接线后，首先给CPU单元上电，然后再给负载上电。

6，断电时先切断负载的电源，然后再切断CPU的电源。

PLC编程，模拟量的计算、脉冲量的计算方法总结一、简述1、开关量也称逻辑量，指仅有两个取值，0或1、ON或OFF。

它是最常用的控制，对它进行控制是PLC的优势，也是PLC最基本的应用。

开关量控制的目的是，根据开关量的当前输入组合与历史的输入顺序，使PLC产生相应的开关量输出，以使系统能按一定的顺序工作。

所以，有时也称其为顺序控制。

而顺序控制又分为手动、半自动或自动。

而采用的控制原则有分散、集中与混合控制三种。

2、模拟量是指一些连续变化的物理量，如电压、电流、压力、速度、流量等。

PLC是由继电控制引入微处理技术后发展而来的，可方便及可靠地用于开关量控制。

由于模拟量可转换成数字量，数字量只是多位的开关量，故经转换后的模拟量，PLC也完全可以可靠的进行处理控制。

由于连续的生产过程常有模拟量，所以模拟量控制有时也称过程控制。

模拟量多是非电量，而PLC只能处理数字量、电量。

所有要实现它们之间的转换要有传感器，把模拟量转换成数电量。

如果这一电量不是标准的，还要经过变送器，把非标准的电量变成标准的电信号，如420mA、15V、010V等等。

同时还要有模拟量输入单元(A/D)，把这些标准的电信号变换成数字信号;模拟量输出单元(D/A)，以把PLC处理后的数字量变换成模拟量标准的电信号。

所以标准电信号、数字量之间的转换就要用到各种运算。

这就需要搞清楚模拟量单元的分辨率以及标准的电信号。

例如：PLC模拟单元的分辨率是1/32767，对应的标准电量是010V，所要检测的是温度值0100℃。

那么032767对应0100℃的温度值。

然后计算出1℃所对应的数字量是327.67。

如果想把温度值精确到0.1℃，把327.67/10即可。

模拟量控制包括：反馈控制、前馈控制、比例控制、模糊控制等。

这些都是PLC内部数字量的计算过程。

3、脉冲量是其取值总是不断的在0(低电平)和1(高电平)之间交替变化的数字量。

每秒钟脉冲交替变化的次数称为频率。

比如有一个压力变送器输入20kp--800kp，输出0—10V信号给PLC，然后PLC把0-10V转换为0-4000数字信号，现在要在PLC程序里实现把20Kp—800KP转换为20-800后直接在触摸屏上显示，可以这样实现，
一种方法调整模拟量增益与偏置，
另外一种方法自己在程序里用公式转换
首先用（4000-0）/(800-20)=5.128,
然后用800乘以5.128等于4102，再用4102-102=4000，
这样就可以得到另外一个公式，以三菱FX为例，当D0为模拟量通道直接写进数范围是0-2000.那么就可以用(D0+K102)/5.128=D1，那么D1就对应20-800，这样就可以直接在触摸屏上显示。

因为在三菱FX-PLC里5.128无法表示，可以把（D0+K102）先乘以K100后在除以K512，这样换算的精度就提高了。

如果还想提高精度可以把（D0+K102）先乘以K1000后，再除以K5128，这样换算的精度就更高了。

这是D0等于0时，0V信号输入，D34等于20。

这是D0等于2000时，5V信号输入，D34等于409。

这是D0等于4000时，10V信号输入，D34等于800。

plc模拟量原理PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备。

它通过接收和处理来自传感器的模拟量信号来监测和控制不同的生产过程。

模拟量是指可以连续变化的物理量，例如温度、压力、流量等。

PLC的模拟量输入模块被用于将模拟信号转换为数字信号，以便PLC可以处理它们。

它通常包括一个模拟到数字转换器（ADC），用于将连续的模拟信号转换为离散的数字信号。

ADC将模拟信号分为许多小的离散级别，然后将每个级别映射到一个数字值。

PLC的模拟量输出模块被用于将数字信号转换为模拟信号，以便控制外部设备。

它通常包括一个数字到模拟转换器（DAC），用于将数字信号转换为相应的模拟信号。

DAC通过将数字值映射到一系列离散电压或电流级别来完成这个转换。

PLC通过读取和写入模拟量信号来实现对控制系统的监测和控制。

当PLC读取模拟量输入信号时，它会根据预设的条件和参数来判断是否需要采取相应的控制行动。

然后，PLC将处理后的控制信号发送到模拟量输出模块，以控制外部设备的行为。

例如，在一个温控系统中，PLC可以通过读取温度传感器的模拟量输入信号来监测当前的温度。

如果温度超过了预设的上限，PLC可以发送一个控制信号给加热器来降低温度。

相反，如果温度低于预设的下限，PLC可以发送一个控制信号给冷却器来提高温度。

总而言之，PLC的模拟量原理涉及将模拟信号转换为离散的数字信号，并将数字信号转换为相应的模拟信号，以实现对自动化控制系统的监测和控制。

这种技术使得PLC能够处理和控制各种实际物理量，使得生产过程更加稳定和可靠。

模拟量计算器公式
模拟量计算器的公式是根据具体的应用场景和要求而定的，因此没有一个通用的公式。

模拟量计算器一般是用来将输入的模拟信号进行处理、转换或运算，最终得到特定的输出结果。

以下是几个常见的模拟量计算器的公式示例：
1. 模拟量输入信号的线性缩放计算公式：
输出值= (输入值- 输入范围下限) * (输出范围上限- 输出范围下限) / (输入范围上限- 输入范围下限) + 输出范围下限
2. 温度转换公式（例如将摄氏度转换为华氏度）：
华氏度= 摄氏度* 1.8 + 32
3. 电压-电流转换公式（例如将电压转换为电流）：
电流= 电压/ 电阻
这些公式只是一些常见的示例，实际应用中可能会有更加复杂的计算公式，需要根据具体的情况和要求来确定。

在设计和使用模拟量计算器时，建议参考相关的技术文档、规格说明或咨询相关领域的专业人士，以确保正确地选择和应用适合的计算公式。

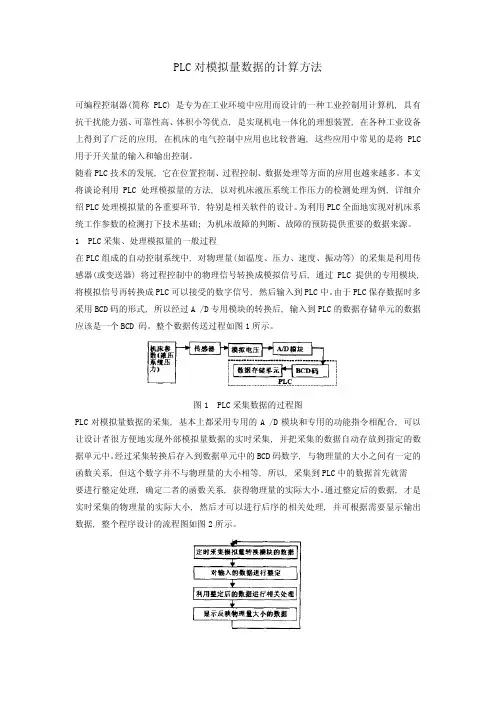

PLC对模拟量数据的计算方法可编程控制器(简称PLC) 是专为在工业环境中应用而设计的一种工业控制用计算机, 具有抗干扰能力强、可靠性高、体积小等优点, 是实现机电一体化的理想装置, 在各种工业设备上得到了广泛的应用, 在机床的电气控制中应用也比较普遍, 这些应用中常见的是将PLC 用于开关量的输入和输出控制。

随着PLC技术的发展, 它在位置控制、过程控制、数据处理等方面的应用也越来越多。

本文将谈论利用PLC处理模拟量的方法, 以对机床液压系统工作压力的检测处理为例, 详细介绍PLC处理模拟量的各重要环节, 特别是相关软件的设计。

为利用PLC全面地实现对机床系统工作参数的检测打下技术基础; 为机床故障的判断、故障的预防提供重要的数据来源。

1 PLC采集、处理模拟量的一般过程在PLC组成的自动控制系统中, 对物理量(如温度、压力、速度、振动等) 的采集是利用传感器(或变送器) 将过程控制中的物理信号转换成模拟信号后, 通过PLC提供的专用模块, 将模拟信号再转换成PLC可以接受的数字信号, 然后输入到PLC中。

由于PLC保存数据时多采用BCD码的形式, 所以经过A /D专用模块的转换后, 输入到PLC的数据存储单元的数据应该是一个BCD 码。

整个数据传送过程如图1所示。

图1 PLC采集数据的过程图PLC对模拟量数据的采集, 基本上都采用专用的A /D模块和专用的功能指令相配合, 可以让设计者很方便地实现外部模拟量数据的实时采集, 并把采集的数据自动存放到指定的数据单元中。

经过采集转换后存入到数据单元中的BCD码数字, 与物理量的大小之间有一定的函数关系, 但这个数字并不与物理量的大小相等, 所以, 采集到PLC中的数据首先就需要进行整定处理, 确定二者的函数关系, 获得物理量的实际大小。

通过整定后的数据, 才是实时采集的物理量的实际大小, 然后才可以进行后序的相关处理, 并可根据需要显示输出数据, 整个程序设计的流程图如图2所示。

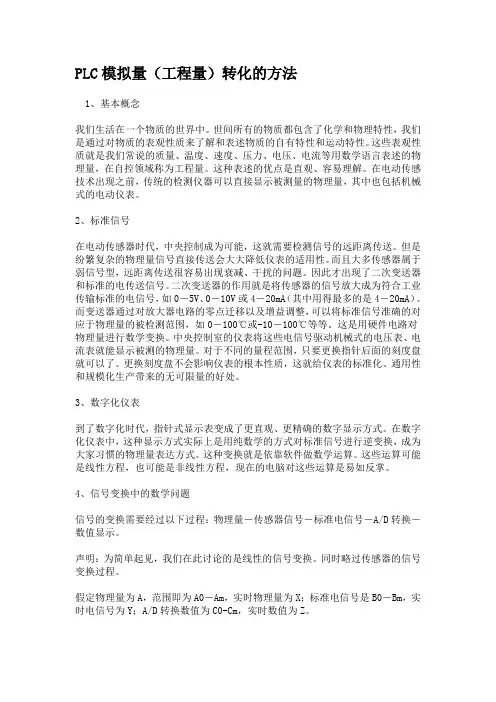

PLC模拟量（工程量）转化的方法1、基本概念我们生活在一个物质的世界中。

世间所有的物质都包含了化学和物理特性，我们是通过对物质的表观性质来了解和表述物质的自有特性和运动特性。

这些表观性质就是我们常说的质量、温度、速度、压力、电压、电流等用数学语言表述的物理量，在自控领域称为工程量。

这种表述的优点是直观、容易理解。

在电动传感技术出现之前，传统的检测仪器可以直接显示被测量的物理量，其中也包括机械式的电动仪表。

2、标准信号在电动传感器时代，中央控制成为可能，这就需要检测信号的远距离传送。

但是纷繁复杂的物理量信号直接传送会大大降低仪表的适用性。

而且大多传感器属于弱信号型，远距离传送很容易出现衰减、干扰的问题。

因此才出现了二次变送器和标准的电传送信号。

二次变送器的作用就是将传感器的信号放大成为符合工业传输标准的电信号，如0－5V、0－10V或4－20mA（其中用得最多的是4－20mA）。

而变送器通过对放大器电路的零点迁移以及增益调整，可以将标准信号准确的对应于物理量的被检测范围，如0－100℃或-10－100℃等等。

这是用硬件电路对物理量进行数学变换。

中央控制室的仪表将这些电信号驱动机械式的电压表、电流表就能显示被测的物理量。

对于不同的量程范围，只要更换指针后面的刻度盘就可以了。

更换刻度盘不会影响仪表的根本性质，这就给仪表的标准化、通用性和规模化生产带来的无可限量的好处。

3、数字化仪表到了数字化时代，指针式显示表变成了更直观、更精确的数字显示方式。

在数字化仪表中，这种显示方式实际上是用纯数学的方式对标准信号进行逆变换，成为大家习惯的物理量表达方式。

这种变换就是依靠软件做数学运算。

这些运算可能是线性方程，也可能是非线性方程，现在的电脑对这些运算是易如反掌。

4、信号变换中的数学问题信号的变换需要经过以下过程：物理量－传感器信号－标准电信号－A/D转换－数值显示。

声明：为简单起见，我们在此讨论的是线性的信号变换。
