330MW机组电动给水泵改为汽动给水泵控制策略及应用

300MW机组电泵改汽泵可行性分析【摘要】电动给水泵改为汽动给水泵方式时，可有效降低发电厂用电率，同时可以利用锅炉富裕的蒸发量，保持发电机功率不变可以增加机组的上网电量。

【关键词】电泵改汽泵；改造；节能降耗引言随着能源紧缺，全球气候变暖，空气污染严重，节能降耗是关系经济社会可持续发展的重大战略问题。

火电行业既是优质清洁能源的创造者，又是一次能源消耗大户和污染大户，因而也是国家实施节能减排的重点领域。

降低火电厂供电煤耗的一个主要方面就是降低厂用电率和机组的背压。

其中给水泵电耗占厂用电2.6%，电动给水泵在直接空冷机组应用多年，从自身角度挖掘降低能耗的措施，电动给水泵改造汽动给水泵，成为降低厂用电的有效措施。

300MW直接空冷机组在夏季环境温度达33℃，机组运行背压高、煤耗大，本着节能降耗的原则，必须增加空冷系统冷端能力，以满足机组夏季带负荷能力，减少发电煤耗，降低机组运行成本。

1 改造方法1.1 拆除电厂现有的1台50%容量的电动给水泵及前置泵，改造为1台100%的汽泵，布置于汽轮机房0米，给水泵汽轮机采用上排汽方式，排汽至主机空冷排汽管道，在水平段加装真空蝶阀。

拆除靠固定端侧的一台电动给水泵组，以便于安装汽前泵及电机。

1.2 可将原有的两根50%容量的前置泵入口管道其中两根合并，引出DN500mm的前置泵入口管道（降低流速，减小阻力），接至布置于0m汽前泵，最后经汽前泵出口引至0m的汽动给水泵入口管道。

汽轮机给水泵出口管道与原给水泵母管相连。

1.3 采用主机四段抽汽为给水泵汽轮机驱动汽源（压力0.832Mpa，温度300℃），给水泵汽轮机进汽量约60t/h。

1.4 新建湿式冷却塔，尖峰冷却运行。

2 经济性比较2.1 300MW机组电泵与汽泵方式经济性对比2.1.1汽动给水泵改造，采用主机四段抽汽为给水泵汽轮机驱动汽源（压力0.8Mpa，温度300℃），按四段抽汽为驱动汽源对两种给水泵方式经济性进行对比：2.1.2采用汽动给水泵时，主机抽汽是通过小汽轮机做功后经过输出轴直接拖动给水泵做功。

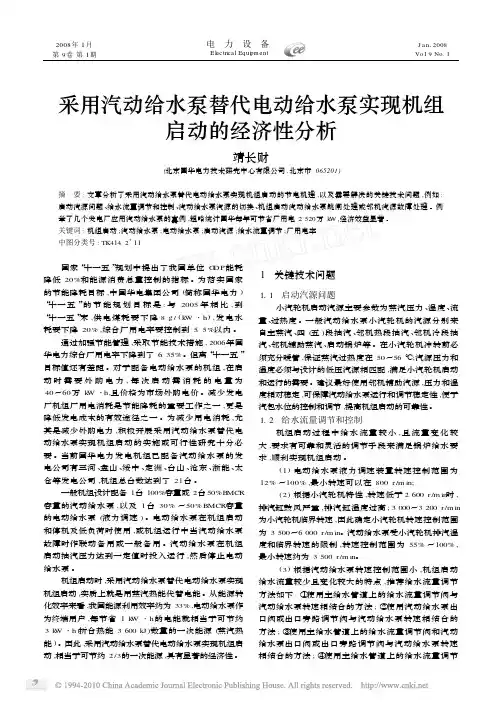

2008年1月第9卷第1期电　力　设　备El ectri ca l Equi p m ent　J a n12008Vo l.9No.1采用汽动给水泵替代电动给水泵实现机组启动的经济性分析靖长财(北京国华电力技术研究中心有限公司,北京市065201)摘　要:文章分析了采用汽动给水泵替代电动给水泵实现机组启动的节电机理,以及需要解决的关键技术问题,例如:启动汽源问题、给水流量调节和控制、汽动给水泵汽源的切换、机组启动汽动给水泵跳闸处理或邻机汽源故障处理。

例举了几个发电厂应用汽动给水泵的事例,粗略统计国华每年可节省厂用电2520万k W,经济效益显著。

关键词:机组启动;汽动给水泵;电动给水泵;启动汽源;给水流量调节;厂用电率中图分类号:TK414.2+11 国家“十一五”规划中提出了我国单位G DP能耗降低20%和能源消费总量控制的指标。

为落实国家的节能降耗目标,中国华电集团公司(简称国华电力)“十一五”的节能规划目标是:与2005年相比,到“十一五”末,供电煤耗要下降8g/(k W・h),发电水耗要下降20%,综合厂用电率要控制到5.5%以内。

通过加强节能管理,采取节能技术措施,2006年国华电力综合厂用电率下降到了6.35%。

但离“十一五”目标值还有差距。

对于配备电动给水泵的机组,在启动时需要外购电力,每次启动需消耗的电量为40～60万k W・h,且价格为市场外购电价。

减少发电厂机组厂用电消耗是节能降耗的重要工作之一,更是降低发电成本的有效途径之一。

为减少用电消耗,尤其是减少外购电力,积极开展采用汽动给水泵替代电动给水泵实现机组启动的实施或可行性研究十分必要。

当前国华电力发电机组已配备汽动给水泵的发电公司有三河、盘山、绥中、定洲、台山、沧东、浙能、太仓等发电公司,机组总台数达到了21台。

一般机组设计配备1台100%容量或2台50%B MCR 容量的汽动给水泵,以及1台30%～50%B MCR容量的电动给水泵(液力调速)。

浅谈330MW机组用汽泵代替电泵全程启动本文介绍了某发电公司330MW机组采用汽泵代替电泵全程启动，最大限度的节约厂用电，分析了采样这种操作方法的优点及存在的问题，对同类型机组具有借鉴意义。

标签：汽泵代替电泵全程启动节能一、概述某发电公司装有两台东方锅炉厂生产的DG-1025/18.2-ⅱ13型燃煤锅炉，其给水方式为两台启动给水泵和1台电动给水泵，两台汽动给水泵330MW机组的启动从投产时锅炉上水方式一直采用用电泵来完成机组的整个启动过程，造成厂用电耗率增加，在近两年的机组运行过程中，通过实践和分析发现完全可以采用用汽泵来代替电泵上水完成机组的启动。

2007年开始在机组启动过程中试用这一方案，经过几次机组冷态启动的实际应用，证实用汽泵来代替电泵上水完成机组启动具有显著的经济性，厂用电耗率大幅下降。

下面就汽泵代替电泵启动330MW机组的几个问题进行探讨。

二、电泵（代替汽泵）启动方式运行分析目前国内330MW以上机组启动，普遍均采用汽动给水泵和电动给水泵相结合的配置方式，按照规程规定：在启动过程初期用电动给水泵供水，当负荷升至100MW时，启动第一台汽动给水泵，负荷升至150MW时启动第二台给水泵，停电动给水泵备用。

这种运行方式存在四点不足：1.机组冷态启动时，从启动电动给水泵到负荷100MW，再启动汽动给水泵并入运行需要十几个小时的时间，电动给水泵消耗大量的厂用电。

2.汽动给水泵启动时，冲转、暖机需要一段时间。

因此，在机组汽动给水泵未启动之前，如果电动给水泵发生故障，汽动给水泵不能立即投运，可能造成锅炉给水中断，从而使整个机组启动失败，延长机组启动时间。

3.当达到规程规定启动汽动给水泵时，若小机出现无法冲转、振动大等问题，在规定时间内不能及时并入运行，就会影响机组接带负荷。

4.机组启动初期用电动给水泵上水，由于液力偶合器的效率在低负荷时比小汽轮机的效率低的多，并且还有机电损失和输变电损失，因此所损失的能量较多。
