汽轮机电动给水泵概述1、电动给水泵前置泵我公司的电动给水泵前置泵是沈阳水泵厂生产的YNKn300/200-20J 型离心泵，其本体结构性能与汽动给水泵基本相同，同样也是水平、单级轴向分开式低速离心泵，内衬巴氏合金的径向轴承，自由端装有自位瓦块式双向推力轴承，采用压力油润滑，通过具有柔性与刚性兼有的金属迭片式联轴器与电机相连。
电动给水泵前置泵主要技术规范如下表：表8－4电动给水泵前置泵主要技术规范2、电动给水泵电动给水泵在机组启动阶段向锅炉输送高压给水，满足机组启动初期给水的需要；在机组正常运行期间，一旦汽动给水泵发生故障退出运行，电动给水泵作为备用泵投入运行，维持机组正常运行。
我公司的电动给水泵是沈阳水泵厂生产的8×10×14HDB-6型离心泵，为卧式、水平、六级筒体式离心泵。
其本体结构性能与汽动给水泵基本相同，电泵也主要由泵的芯包、内外泵壳、水力部件、中间抽头、平衡装置、轴承、轴封以及泵座等部件组成。
其结构如图8－4所示。
电动给水泵主要技术规范如下：表8－5电动给水泵主要技术规范3、液力偶合器液力偶合器可以实现无级变速运行，工作可靠操作简便，调节灵活维修方便。
采用液力偶合器便于实现工作全程自动调节，以适应载荷的不断变化，可以节约大量电能，广泛适用于电力、冶金、石化、工程机械等领域。
液力偶合器是借助液体为介质传递功率的一种动力传递装置，具有平稳地改变扭转力矩和角速度的能力。
在电动给水泵中液力偶合器具有调速范围大、功率大、调速灵敏等特点，能使电动给水泵在接近空载下平稳、无冲击地启动。
通过无级变速便于实现给水系统自动调节，使给水泵能够适应主汽轮机和锅炉的滑压变负荷运行的需要。
一般在机组负荷率低于70～80％时可以显现良好的节能效益。
此外，采用液力偶合器可以减少轴系扭振和隔离载荷振动，且能起到过负荷保护的作用，提高运行的安全性和可靠性，延长设备的使用寿命。
液力偶合器主要由主动轴、泵轮、涡轮、旋转内套、勺管和从动轴等组成。
汽动给水泵的工作原理
汽动给水泵是一种将汽动力转化为水的能量的装置。
它的工作原理基于以下几个步骤：
1. 利用汽缸的燃烧能力产生高压气体。
在汽缸内，燃料燃烧产生的高压气体推动活塞向下运动。
2. 活塞的下行运动使气缸内的一定容积的空气呈压缩状态。
当活塞下行到一定位置时，活塞底部的平衡片将气缸的一端密封。
3. 密封后，活塞的再次上行运动使得被压缩的空气被推出气缸的另一端。
4. 推出的高压空气经过连杆和曲柄的转动，最终驱动水泵实现水的吸入和排出。
这个过程通过将燃料的燃烧能力转化为活塞的运动能力，进而将气体的动能转化为水波的压力能，实现了汽动给水泵的工作。

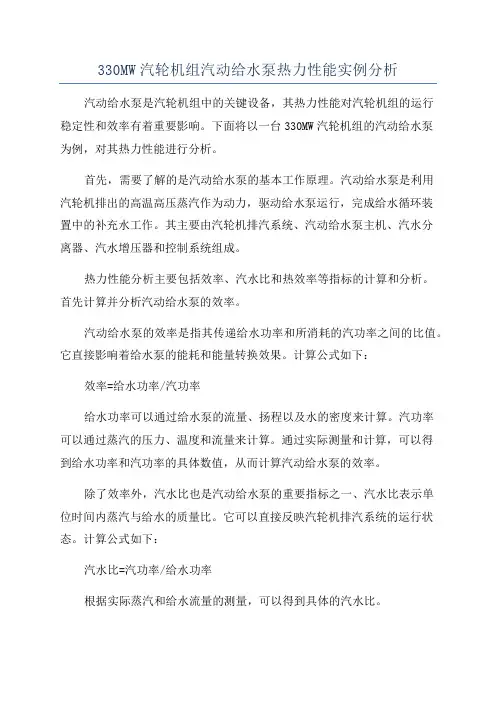

330MW汽轮机组汽动给水泵热力性能实例分析汽动给水泵是汽轮机组中的关键设备，其热力性能对汽轮机组的运行稳定性和效率有着重要影响。
下面将以一台330MW汽轮机组的汽动给水泵为例，对其热力性能进行分析。
首先，需要了解的是汽动给水泵的基本工作原理。
汽动给水泵是利用汽轮机排出的高温高压蒸汽作为动力，驱动给水泵运行，完成给水循环装置中的补充水工作。
其主要由汽轮机排汽系统、汽动给水泵主机、汽水分离器、汽水增压器和控制系统组成。
热力性能分析主要包括效率、汽水比和热效率等指标的计算和分析。
首先计算并分析汽动给水泵的效率。
汽动给水泵的效率是指其传递给水功率和所消耗的汽功率之间的比值。
它直接影响着给水泵的能耗和能量转换效果。
计算公式如下：效率=给水功率/汽功率给水功率可以通过给水泵的流量、扬程以及水的密度来计算。
汽功率可以通过蒸汽的压力、温度和流量来计算。
通过实际测量和计算，可以得到给水功率和汽功率的具体数值，从而计算汽动给水泵的效率。
除了效率外，汽水比也是汽动给水泵的重要指标之一、汽水比表示单位时间内蒸汽与给水的质量比。
它可以直接反映汽轮机排汽系统的运行状态。
计算公式如下：汽水比=汽功率/给水功率根据实际蒸汽和给水流量的测量，可以得到具体的汽水比。
最后，热效率是衡量汽动给水泵的能源利用效率的指标。
它表示单位时间内给水泵所传递的能量与进入给水泵的能量之比。
计算公式如下：热效率=给水功率/蒸汽功率通过给水泵和蒸汽的功率计算，可以得到热效率的具体数值。
综上所述，通过对330MW汽轮机组汽动给水泵的热力性能实例分析，可以计算并分析出其效率、汽水比和热效率等指标的具体数值。
这些指标直接反映了汽动给水泵的能耗、能量转换效果和能源利用效率，对汽轮机组的稳定运行和效率提升具有重要影响。
因此，在实际工作中，必须密切关注和优化汽动给水泵的热力性能。
汽动汽动给水泵常识1、在高压加热器上设置空气管的作用是及时排出加热蒸汽中含有的不凝结气体，增强传热效果；2、淋水盘式除氧器，设多层筛盘的作用是延长水在塔内的停留时间，增大加热面积和加热强度；3、汽动给水泵出口再循环的管的作用是防止汽动给水泵在空负荷或低负荷时泵内产生汽化；4、流体在球形阀内的流动形式是由阀芯的下部导向上部；5、火力发电厂的蒸汽参数一般是指蒸汽的压力、温度。
6、金属的过热是指因为超温使金属发生不同程度的损坏。
7、正常运行中发电机内氢气压力大于定子冷却水压力。
8、运行中汽轮发电机组润滑油冷却器出油温度正常范围为40℃～45℃，否则应作调整。
9、当发电机内氢气纯度低于96%时应排污。
10、在对给水管道进行隔离泄压时，对放水一次门、二次门，正确的操作方式是一次门开足，二次门调节；11、在隔绝汽动给水泵时，当最后关闭进口门过程中，应密切注意泵内压力不应升高，否则不能关闭进口门。
12、下列设备中运行中处于负压状态的是凝汽器；13、汽动给水泵中间抽头的水作锅炉再热器的减温水。
14、汽轮机旁路系统中，低旁减温水采用凝结水；15、汽动给水泵出口逆止门不严密时，严禁启动汽动给水泵。
16、转子在静止时严禁向轴封供汽，以免转子产生热弯曲。
17、汽轮机停机后，盘车未能及时投入，或盘车连续运行中途停止时，应查明原因，修复后先盘180度直轴后，再投入连续盘车。
18、转动机械的滚动轴承温度安全限额为不允许超过100℃；19、离心泵与管道系统相连时，系统流量由泵与管道特性曲线的交点来确定。
20、在启动发电机定子水冷泵前，应对定子水箱进行冲洗，直至水质合格，方可启动水泵向系统通水。
我厂的汽泵不统一，#3机和#2#4机汽泵是两种型号。
（注：汽泵为统称，机侧称小机，泵侧称主泵。
）#3机小机由杭州汽轮机厂制造，正常功率是3829KW，转速范围（3200—5450）rpm，转子级数15级。
#2#4机小机是北京电力设备总厂制造，最大功率是6000KW，转速范围（3600—5200）rpm，转子级数7级。
主泵全部是北京电力设备厂制造，主泵的前置泵是上海凯士比泵有限公司制造，电机功率250KW。
通过对我厂汽泵的几年运行观察和汽泵出现的一些不安全现象，我们有必要对汽泵的各自特点进行掌握和进一步分析，使运行职工全面掌握其特点和规律，保证汽泵的运行安全，最大程度保证机组的安全稳发。
下面就#2#3#4汽泵的共性和#2#3#4各自特性进行分析：一 .#2#3#4小机的共性：通过多次的启动发现，当汽泵掉闸后停运一段时间启动或停运时间小于8小时启动时，汽泵振动大，影响汽泵安全。
所以当汽泵正常停运或掉闸后，要及时关闭汽源，关闭蝶阀、破坏真空，待小机冷却后再启动。
这个特点是#2#3#4小机的共性。
二 .#3机汽泵的特点：#3机汽泵有两台主油泵、互为备用。
正常运行时，由一台主油泵供调节和润滑用油。
它还有一台顶轴油泵和一台直流事故油泵，以保证停机盘车和事故状态下提供润滑油。
小机启动和停机后必须投盘车，盘车是靠喷油带动转子上的油轮来使转子转动。
#3机汽泵在投运时注意以下几点：1.启动暖管时，先暖至进汽手动门前，防止热气窜入汽缸使汽缸受热不均造成盘车中动静摩擦，盘车停运。
2.准备冲车前，小机送轴封抽真空，这项操作尽量不要提前，因为当送轴封抽真空后，轴封汽窜入汽缸通过小机汽缸下部进入排汽管，这样造成小机缸体下部受热膨胀量大于缸体上部膨胀量，易使动静摩擦。
同时盘车转速低、叶片对热气的扰动不足以使汽缸上下受热均匀，所以小机真空正常后，全开进汽手动门后进行缸体的暖机疏水时间不要拖。
防止汽门不严小机缸体窜入热汽，使汽缸下部进一步受热，产生汽缸上下膨胀不均，影响启动。
