数字航空摄影规范第1部分框幅式数字航空摄影

数字航空摄影规范第1部分框幅式数字航空摄影

SWDC-4
TOPDC-4
一、标准编制背景
2、框幅式数字航摄仪优势
获取信息丰富：可同时获取黑白、彩色及彩红外信息； 工序流程简单：无须胶片、冲洗、扫描； 便于后续工作：自动匹配成功率高、影像解译能力强。
一、标准编制背景
3、标准立项
2004年国家测绘地理信息局组织编制了《数字航空摄影补充 技术规定（讨论稿）》
② 在一条航线上连续达到或接近最大旋偏角的像片 数不应大于三片；在一个摄区内出现最大旋偏角 的像片数不应大于摄区像片总数的4%。
5、飞行质量和影像质量要求 ——像片旋
偏角
• 像片旋偏角：同一航线中相邻像片的主点连线与像幅沿航
线方向的两框标连线之间的夹角 （较大的一个）。
像片旋角：在像片平面内，所选定的像片坐标轴绕主光轴 旋转的角度。
1、标准适用范围
• 本标准规定了1﹕500至1﹕50 000地形图框幅式数字 航空摄影的技术要求、成果质量的检查方法及成果 的整理验收要求。
• 本标准适用于测制1﹕500至1﹕50 000地形图和影像 图的框幅式数字航空摄影工作。
2、规范性引用文件
• GB/T 14950-2009 摄影测量与遥感术语
测图比例尺
1﹕500 1﹕1 000 1﹕2 000 1﹕5 000 1﹕10 000 1﹕25 000 1﹕50 000
地面分辨率值（cm） ＜8
8～10 15～20 20～40 30～50 40～60 60～100
4、航摄计划与航摄设计 ——航摄分区的
划分
划分航摄分区应遵循以下原则：
①分区界线应与图廓线相一致；
行调整； ④控制设备能够利用设计文件进行定位导航与定点
曝光。
5、飞行质量和影像质量要求 ——像片重叠

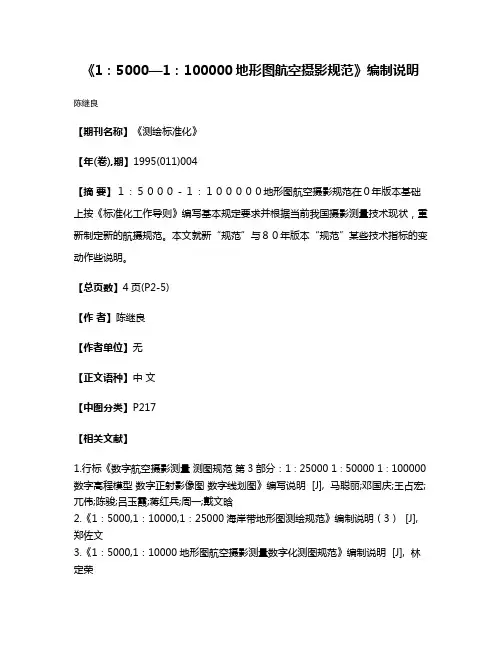

《1：5000—1：100000地形图航空摄影规范》编制说明

《1：5000—1：100000地形图航空摄影规范》编制说明

《1：5000—1：100000地形图航空摄影规范》编制说明陈继良
【期刊名称】《测绘标准化》
【年(卷),期】1995(011)004
【摘要】１：５０００－１：１０００００地形图航空摄影规范在０年版本基础上按《标准化工作导则》编写基本规定要求并根据当前我国摄影测量技术现状，重新制定新的航摄规范。

本文就新“规范”与８０年版本“规范”某些技术指标的变动作些说明。

【总页数】4页(P2-5)
【作者】陈继良
【作者单位】无
【正文语种】中文
【中图分类】P217
【相关文献】
1.行标《数字航空摄影测量测图规范第3部分：1∶25000 1∶50000 1∶100000数字高程模型数字正射影像图数字线划图》编写说明 [J], 马聪丽;邓国庆;王占宏;兀伟;陈骏;吕玉霞;蒋红兵;周一;戴文晗
2.《1：5000,1：10000,1：25000海岸带地形图测绘规范》编制说明（3） [J], 郑佐文
3.《1：5000,1：10000地形图航空摄影测量数字化测图规范》编制说明 [J], 林定荣
4.《1：5000,1：10000,1：25000海岸带地形图测绘规范》编制说明（1） [J], 郑佐文
5.《1：5000,1：10000,1：25000海岸带地形图测绘规范》编制说明（2） [J], 郑佐文
因版权原因，仅展示原文概要，查看原文内容请购买。

数字航空摄影规范第1部分框幅式数字航空摄影-PPT精品文档

数字航空摄影规范第1部分框幅式数字航空摄影-PPT精品文档

5、飞行质量和影像质量要求 ——像片重 叠度
① 航向重叠度一般应为60%～65%，最小不应小于 53%。个别像对的航向重叠度虽然小于53%，但 大于51%，且其相邻像对的航向重叠度不小于 58%，并能确保测图定向点和测绘工作边不超出 像片边缘；
② 相邻航线的像片旁向重叠度一般应为20％～30 ％，个别最小不应小于13%，但不得连续出现； ③ 制作真正射影像图时，航向重叠度一般应为80%， 旁向重叠度一般应为60％。
① 专家教授 10个（院士1位） ② 标准委员会成员 25个
③ 航摄单位 19个
④ 测绘单位 6个
三、标准主要内容
1、范围 2、规范性引用文件 3、术语和定义
4、航摄计划与航摄设计
5、飞行质量和影像质量要求 6、成果质量检查 7、成果整理和验收
1、标准适用范围
• 本标准规定了1﹕500至1﹕50 000地形图框幅式数字
综合分解力
框幅式数字航摄仪系统中，衡 量镜头、分光系统和探测器对 黑白相间宽度相等的线状目标 影像分辨的能力。
综合畸变差
框幅式数字航摄仪系统中，由 镜头、分光系统、探测器等造 成的影像畸变，包括径向畸变、 偏心畸变、成像面变形等。
3、术语与定义
拼接影像（虚拟影像） 框幅式数字航摄仪系统中，由多个相机或者多个成像探测器 同步获取的影像，经几何与辐射处理后形成的等效中心投 影影像。
•
二、工作简况
2、标准编制阶段
提出标准编制建议
1、主要起草单位：
•
立项
中测新图（北京）遥感技 术有限责任公司 国家基础地理信息中心 中国测绘科学研究院
起草
• •
征求意见
审查
批准
二、工作简况

《不动产统一登记基础数据建设1：2000数字正射影像图数字线划图数据标准》(修订版)

《不动产统一登记基础数据建设1：2000数字正射影像图数字线划图数据标准》(修订版)

2、规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注版本的 引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标 准，凡是不注版本的引用文件，其最新版本适用于本标准。 (1) GB/T 13989《国家基本比例尺地形图分幅和编号》 (2) GB/T 13923《基础地理信息要素分类与代码》 (3) GB/T 20257.1-2007 《国家基本比例尺地图图式 第 1 部分： 1:500 1:1000 1:2000 地形图图式》 (4) GB/T 20258.1-2007 《基础地理信息要素数据字典 第 1 部分： 1:500 1:1000 1:2000 基础地理信息要素数据字典》 (5) GB/T 17278《数字地形图产品基本要求》 (6) GB/T 7930-2008 《1:500 1:1000 1:2000 地形图航空摄影测量内业规范》 (7) GB/T 15967-2008 《1:500 1:1000 1:2000 地形图航空摄影测量数字化

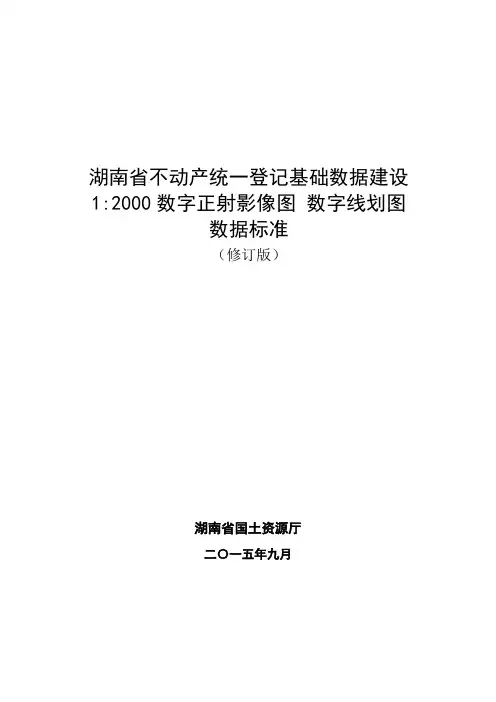

湖南省不动产统一登记基础数据建设 1:2000 数字正射影像图 数字线划图数据标准
湖南省不动产统一登记基础数据建设 1:2000 数字正射影像图 数字线划图 数据标准
1、范围
本标准规定了湖南省不动产统一登记基础数据建设 1:2000 数字正射影像图 和数字线划图的内容及规格，包括数学基础、数据格式、数据分层及组织、要素 和属性内容、要素图式符号、影像地面分辨率、影像裁切范围、元数据等。 1:2000 数字正射影像图、数字线划图可以为农村宅基地和集体建设用地使 用权确权、 农村土地承包经营权确权、 河湖及水利工程划界确权、 林权登记发证、 草地确权、交通用地确权等工作的开展提供工作底图，为各类界址点、界址线划 定提供定位定向基准，科学高效地推进全省不动产统一登记工作的进程。 本标准适用于湖南省不动产统一登记基础数据建设 1:2000 数字线划图和数 字正射影像图的生产、建库与分发服务。

大比例尺数字航空摄影测量测图与成果生产规范讲义

大比例尺数字航空摄影测量测图与成果生产规范讲义
当前技术发展很快，随着新技术的发展，生产方法可能 会发生变化，各工作环节的次序可能有调整，但是各工作环 节的内容和要求一般不会有大的变化，本标准在编写中以各 工作环节的内容和要求为主，同时标准中出现的工作环节的 顺序不一定就是生产实际中的工作流程。
汇
报
内
容
—背景 — 标准编制说明 — 范围和结构 — 标准的内容 — 条文说明 — 各部分的不同 — 结束语
3、编制原则
a) 系统性 作为数字航测标准的重要部分，所规定内容与相关产 品、质检及前期各流程标准协调，并保持各比例尺测图规 范内容协调，遵循系统性原则。 b) 科学性 标准规定的技术方法、要求和指标应科学、准确、合 理，真实反映数字航测技术水平，遵循科学性原则。 c) 实用性 依据测图实际，提出生产中需规范内容。并按作业的 一般流程对这些内容进行约束和规定，标准制定充分考虑 可操作性，使标准更加实用，满足实用性要求。
b.数字航测生产需要相关标准来规范
— 适应测绘生产要求，指导数字航空摄影测量生产，保障 作业质量，需要制定相关规范，构成支撑数字航测的相关标准 体系。
2、技术需求
— 随着科学技术发展，摄影测量进入基于数字影像 或数字化影像生产的阶段，数字摄影测量阶段； — 飞速发展的航空、导航定位、数码航摄相机、内 外业一体化等新技术和新型设备出现与发展，使航空摄影 测量内外业产生很大变化； — 数字摄影测量技术体系下，内外业各工序之间不 再有清晰界线，内外业之间出现了融合的趋势； — 因技术路线不同，基于传统技术的航空摄影测量 外业、内业规范已不适应当前生产需要，相关标准的划分 和层次亦需要调整； — 为适应当前技术要求和技术发展水平需要制定数 字航测标准。
1、标准范围
对数字航测法进行各比例尺DEM、DOM、DLG测图生 产作业进行了技术约定和作业过程指导，其范围是： 规定了基于框幅式航空摄影（包括胶片航空影像扫 描）的数字航空摄影测量测图生产的作业内容、技术要 求。 适用于数字航空摄影测量方法的数字高程模型、数 字正射影像图、数字线划图生产作业。基于推扫式航空 摄影的测图生产可以参照执行。 按测图成果比例尺不同，标准分成三部分： 第1部分 1:500 1:1 000 1:2 000测图； 第2部分 1:5 000 1:10 000 测图； 第3部分 1:25 000 1:50 000 1:100 000测图；

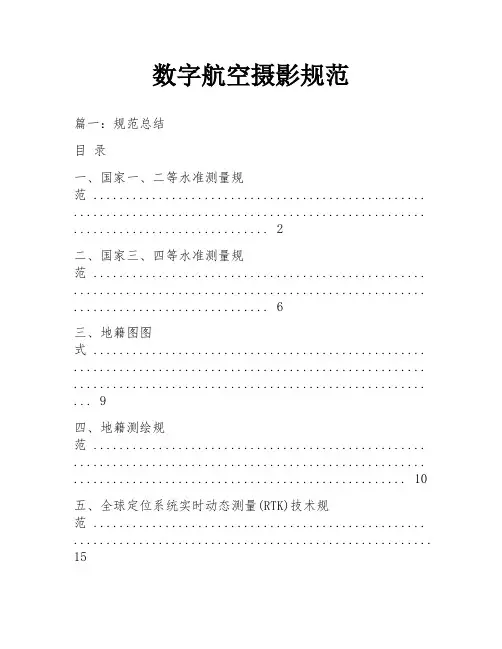

数字航空摄影规范

数字航空摄影规范

数字航空摄影规范篇一：规范总结目录一、国家一、二等水准测量规范 ................................................... ...................................................... (2)二、国家三、四等水准测量规范 ................................................... ...................................................... (6)三、地籍图图式 ................................................... ...................................................... ...................................................... (9)四、地籍测绘规范 ................................................... ...................................................... (10)五、全球定位系统实时动态测量(RTK)技术规范 ................................................... . (15)六、全球定位系统(GPS)测量规范 ................................................... ...................................................... .. (19)七、中国海图图式 ................................................... ...................................................... (22)八、海道测量规范 ................................................... ...................................................... (24)九、国家基本比例尺地图图式第1部分：1:500 1:10001:2000地形图图式 ................................................... (33)十、1:5000 1:10000地形图图式 ................................................... ...................................................... .. (36)十一、测绘产品检查验收规定 ................................................... ...................................................... .. (37)十二、测绘产品质量评定标准 ................................................... (37)十三、1:500 1:1000 1:2000地形图航空摄影测量数字化测图规范.................................................... (38)十四、1:5000 1:10000地形图航空摄影测量数字化测图规范 ................................................... (40)十五、三、四等导线测量规范 ................................................... ...................................................... .. (40)十六、1:5000 1:10000 1:25000海岸带地形图测绘规范 ................................................... (42)十七、基础地理信息数据库基本规定 ................................................... ...................................................... .. (46)十八、基础地理信息数字成果1:500、1:1000、1:2000数字线划图 ................................................... . (47)十九、基础地理信息数字成果1:500、1:1000、1:2000数字高程模 (48)二十、基础地理信息数字成果1:500、1:1000、1:2000数字正射影像图 ................................................... .. (50)二十一、基础地理信息数字成果1:500、1:1000、1:2000数字栅格地图 ................................................... .. (51)二十二、低空数字航空摄影规范 ................................................... ...................................................... . (51)二十三、低空数字航空摄影测量内业规范 ................................................... ...................................................... (52)二十四、行政区域界线测绘规范 ................................................... ...................................................... . (54)二十五、国家大地测量基本技术规定 ................................................... ...................................................... .. (55)二十六、1:500 1:1000 1:2000地形图航空摄影测量内业规范.................................................... .. (59)二十七、1：500 1：1 000 1：2 000地形图航空摄影测量外业规范 ................................................... . (59)二十八、1:25000 1:50000 1:100000地形图航空摄影测量内业规范 ................................................... .. (61)二十九、1:25000 1:50000 1:100000地形图航空摄影测量外业规范 ................................................... .. (62)三十、近景摄影测量规范.................................................... ...................................................... (63)三十一、国家基本比例尺地形图分幅和编号 ................................................... ...................................................... .. (64)三十二、地图印刷规范.................................................... ...................................................... . (65)三十三、精密工程测量规范.................................................... ...................................................... .. (65)三十四、1:5000 1:10000 1:25000 1:50000 1:100000地形图航空摄影规范 ................................................... (67)三十五、加密重力测量规范.................................................... ...................................................... .. (69)三十六、国家三角测量规范.................................................... ...................................................... .. (69)三十七、数字地形图系列和基本要求 ................................................... ...................................................... .. (71)三十八、数字航空摄影测量空中三角测量规范 ................................................... ...................................................... . (73)三十九、区域似大地水准面精化基本技术规定 ......................................................................................................... . (74)四十、城市测量规范 ................................................... ...................................................... .. (77)四十一、城市地下管线探测技术规程 ................................................... ...................................................... .. (79)四十二、工程测量规范.................................................... ...................................................... ........................................... 80 1一、国家一、二等水准测量规范2345篇二：航测数字化(1：5000-1：10000)成图规程航测数字化（1：5000-1：10000）成图规程编写单位（盖章）：编写人：审批意见：审批人：年月年月日日目录一、接收任务 ................................................... ...................................................... .. (3)二、资料分析 ................................................... ...................................................... .. (3)三、项目设计 ................................................... ...................................................... .. (3)四、航飞摄影 ................................................... ...................................................... .. (3)五、基础控制 ................................................... ...................................................... .. (4)六、像控测量 ......................................................................................................... .. (8)七、调绘补测 ................................................... ...................................................... (10)八、空三加密 ................................................... ...................................................... (26)九、立体采集 ................................................... ...................................................... (28)十、数据编辑 ................................................... ...................................................... (35)十一、数字高程模型 ................................................... ...................................................... (42)十二、数字正射影像 ................................................... ...................................................... (44)十三、检查验收 ................................................... ...................................................... .. (45)十四、项目总结 ................................................... ............................................ (46)十五、成果提交 ................................................... ...................................................... .. (46)一、接收任务通过投标及市场开拓获得项目，接受客户的委托。

摄影测量和遥感历年真题


A.激光测地雷达
B.卫星测高雷达
C.合成孔径雷达
D.地下管线探测雷达
50.摄影测量中，像片上地物投影差改正旳计算公式为 高层房屋旳投影差改正时， △h指旳是（D）。
。当进行
A.屋顶到平均海水面旳高度
B.屋顶到城市平均高程面旳高度
C.屋顶到地面旳高度
D.屋顶到纠正起始面旳高度
单项选择题（2023年）
A.影像内定向
B.DOM旳生产
C.DLG旳生产
D.空中三角测量
单项选择题（2023年）
摄影测量与遥感历年真题
39.多源遥感影像数据融合旳主要优点是（ B ）。
A.能够自动拟定多种传感器影像旳外方位元素
B.能够充分发挥多种传感器影像本身旳特点
C.能够提升影像匹配旳速度
D.能够自动发觉地物旳变化规律
40.推扫式线阵列传感器旳成像特点是（ B ）
摄影测量与遥感历年真题
摄影测量与遥感 历年真题
单项选择题（2023年）
摄影测量与遥感历年真题
30.航空摄影测量中，因地面有一定高度旳目旳物体或地形自然起伏所引 起旳航摄像片上旳像点位移称为航摄像片旳（ D ）。
A.倾斜误差
B.辐射误差
C.畸变误差
D.投影差
31.按现行《1:500 1:1000 1:2023地形图航空摄影测量数字化测图规 范》，一幅图内宜采用一种基本等高距，当用基本等高距，当用基本 等高距不能描述地貌特征时，应加绘（ D ）。
摄影测量与遥感历年真题
55.数字正射影像图旳地面辨别率在一般情况下应不不小于（D）M图（M 图为成图百分比尺分母）。
56.根据影像特征旳差别能够辨认和区别不同旳地物，能够到达辨认和
区别地物目旳旳性质.类型或情况，这些经典旳影响特征称为（D）。

数字航空摄影规范第1部分框幅式数字航空摄影


数字航空摄影系统应具备易于操 作和维护的特点，方便用户使用
和管理。
数字航空摄影系统性能要求
数字航空摄影系统的分辨率应 满足用户需求，能够获取高清
晰度的数字航空影像。
数字航空摄影系统的动态范 围应足够大，能够覆盖场景 中的各种亮度范围，以获取 高质量的数字航空影像。
数字航空摄影系统应具备高几 何精度，以确保获取的数字航 空影像几何精度符合要求。
感谢您的观看
THANKS
数字航空摄影规范第1 部分框幅式数字航空摄 影
目录 CONTENT
• 引言 • 规范概述 • 框幅式数字航空摄影系统要求 • 框幅式数字航空摄影操作要求 • 框幅式数字航空摄影数据要求 • 框幅式数字航空摄影应用与发展
01
引言
目的和背景
目的
为了规范数字航空摄影的技术要求、质量要求和元数据要求，制定本规范。
特点
框幅式数字航空摄影具有高分辨率、 高精度和高效率等优点，能够满足各 种不同领域的需求，如城市规划、土 地调查、资源监测等。
02
规范概述
适用范围
01
本规范适用于采用框幅式数字航 空摄影系统获取的数字航空正射 影像图制作及质量检查。
02
本规范不适用于航空遥感测量中 非框幅式数字航空摄影。
规范性引用文件
数据整理与备份
对拍摄的影像数据进行整理和备份，确保数据安全可 靠。
质量评估与反馈
对航摄影像的质量进行评估，发现问题及时反馈并进 行处理，确保满足项目需求。
05
框幅式数字航空摄影数据 要求
数据采集
飞行器选择
选择适合任务需求的飞行器， 确保其具备稳定的拍摄平台和
性能。
传感器配置
根据摄影测量要求，选择合适 的相机和镜头，确保获取高质 量的影像。

低空数字航空摄影测量外业规范

¾准备工作
• 资料收集：航摄资料、控制点、各类地图、地名资料等； • 测区踏勘 • 技术设计 • 仪器检校等等。
3 像片控制点的布设
¾选点条件
• 像片控制点的目标影像应清晰，易于判刺和立体量测，如选在交 角良好（30°～150°）的细小线状地物交点、明显地物拐角点、 原始影像中不大于3×3像素的点状地物中心，同时应是高程起伏 较小、常年相对固定且易于准确定位和量测的地方，弧形地物及 阴影等不应选作点位目标；
• GB/T 7931 《1:500 1:1 000 1:2 000地形图航空摄影测量外 业规范》针对基于常规胶片航摄的模拟、解析航空摄影测量方法 对进行技术约定和作业指导。
• 本标准根据低空数字摄影测量中数字影像、小像幅、姿态较差等 特点，且不同类别产品的相关要求，并结合传统的航空摄影测量 外业规范，对外业工作做出了新的规定。
线长、进而决定高程精度，表中的航向重叠按65%计算，其它情况下需 自行计算；
4、表中计算时，视差量测的单位权中误差取5um，在实际生产中发 生变化时，需自行计算；
5、数字线划图（B类）和数字正射影像（B类）的精度要求需参照
CH/Z 3003 低空航测内业规范的规定；
6、依此公式计算得到的是理论值，随着生产经验的积累，可根据实 际经验略做调整。
• 以1:500、1:1 000、1:2 000航测成图为主要目的航空摄影测 量外业工作，其他比例尺成果测制可参照执行。
2 总则
¾空间参考系
• 可采用国家规定的统一坐标系统，也可采用独立坐标系。
¾精度要求
• 基础控制点：平面、高程精度要求参照GB/T 7931《1:500 1:1 000 1:2 000地形图航空摄影测量外业规范》的相关规定。

1：5000、1：10000地形图航空摄影测量内业规范

1:5000、1:10000 地形图航空拍照丈量内业规范1.地形图的规格投影、坐标系统和高程基准1：5000、1：10000 地形图采纳高斯——克吕格投影，按 3°分带。

平面坐标系统采纳 1980 西安坐标系；高程采纳 1985 国家高程基准。

地形图的分幅和编号地形图的分幅和编号按GB/T13989 履行。

在特别状况下，如周边国境线或广阔水域地区，图幅内只有少部分陆地，并入邻幅作破图廓办理。

破图幅的图幅编号写在主图幅编号以后，中间用逗号分开。

地形类型地形类型按图幅范围内大部分的地面倾斜角和高差区分，规定见表1。

当高差与地面倾斜角矛盾时，以地面倾斜角为准。

表 1地形类型地面倾斜角高差（ m）1:50001:10000平川＜ 2°＜20＜ 20丘陵地2～6°20～15020～150山地6～ 25°150～ 300150～500顶峰地＞25°＞ 300＞ 500基本等高距基本等高距依照地形类型区分。

规定见表2，一幅图内一般采纳一种基本等高距。

当基本等高线不可以示地貌特色时，应加测间曲线。

必需时可再加测助曲线。

表 2地形类型基本等高距（ m）1：50001：10000平川丘陵地山地顶峰地1.1.5 高程注记密度高程注记点应选在显然地物点和地形特色点上，其密度为图上每100 平方厘米内。

平川、丘陵地10～20 个；山地、顶峰地及地形特色点罕见地区8～15 个。

等高线注记图上每100 平方厘米内 1～3 个。

2.1 地形图的精度表 3地形类别平川、丘陵地（ mm）山地、顶峰地（ mm）中偏差项目加密点地物点表 4成图比率尺1:5000 （ m）1:10000 （m）地形类型平川丘陵山地顶峰平川丘陵山地顶峰地地地地内业加密————高点程高程注记中点误差等高线地形变地形变地形变地形变换点换点换点换点2.2 立体测图一般要求本条只规定各种测图仪在测图作业中共同恪守的一般要求。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6、DEM生产
6.1 基本方法 根据测区地貌和精度等不同，一般基于三种方法： a. 像方DEM内插法； b. 像方DEM加特征数据构TIN法； c. 采集矢量数据构TIN法。 6.2 基本步骤 a. 特征数据采集； 特征点线、水域线面、推测区，必要时采等高线。 b. DEM生成； c. DEM检查和编辑； d. 接边镶嵌； e. 图幅裁切。
8 DLG生产
8.1 作业模式 分先外后内、先内后外两种，内外业一体化属先内后外。 a.先内后外 先立体测图，后调绘，最后编辑的模式。或者调绘、立 体测图、数据编辑交叉进行。适合大比例尺。 b.先外后内
先调绘，后依据调绘成果立体测图和数据编辑。
8.2 基本步骤 a. 立体测图—立体测图的基本规定和要求 b. 调绘 —— 调绘的原则和基本规定 c. 野外补测—高程点；阴影、航摄漏洞；新增重要地物 d. 数据编辑—基本要求、非符号化、符号化数据编辑
2）不同比例尺生产现状及特点
a.不同比例尺测图适宜和采用流程不同； 例如：先内后外（内外也一体化）、先外后内。 b.不同比例尺测图技术要求有区别； 例如：平面位置和高程精度、采集指标和内容、 表示和取舍、制图综合要求。 c.不同比例尺测图生产工艺有差异。
解决之道：
按比例尺范围分成三部分，三部分结构、内容统一 协调。同时适用于相应比例尺范围的特殊技术规定和要 求，写入相应部分，以适应生产要求。
3、编制原则
d) 先进性 标准制定参考和汲取了国内、外数字航测的研究成果。 同时对生产中采用新技术、新方法、新工艺作了明确规定和 要求，以促进新技术的应用，使标准并满足先进性要求。 e) 通用性 课题组通过资料分析、调研咨询、会议讨论和征求意见 等多种方式了解国内数字航测测图生产技术现状，及全国各 地和不同部门对规范内容的要求，在标准制定中考虑生产实 际。使标准满足通用性要求。
2、规范性引用文件
对于本文件的应用必不可少的规范性引用文件包括：
• GB/T • GB/T • GB/T • GB/T • CH/T • CH/T • CH/T • GB/T
13923 基础地理信息要素分类与代码； 18316 数字测绘成果质量检查与验收； 23236 数字航空摄影测量 空中三角测量规范 24356 测绘成果质量检查与验收 1001 测绘技术总结编写规定 1004 测绘技术设计规定 1007 基础地理数字产品 元数据 6962 GB/T 15661地形图航空摄影规范
3）充分考虑生产实际
a.技术的发展使某些生产环节不再必需； 例如：核线重采样。核线重采样不是必要环节， 是否进行核线重采样根据生产技术方法决定。 b.某些过程精度放宽对成果精度没有影响； 例如：已有DEM，仅生产DOM时，高程定向精度可 放宽，但不能对DOM成果精度产生影响。 c.不拘泥于生产环节顺序
汇 报 内 容 — 背景 — 标准编制说明 — 范围和结构 — 标准的内容 — 条文说明 — 各部分的不同 — 结束语
1、数字摄影测量标准关系
数字摄影测量按流程分为航摄、控制测量、空中三角测 量、测图四个阶段。数字航测标准体系由以下标准构成: 航空摄影； 控制测量； 空中三角测量； 测图规范： — 第1部分： 1:500 1:1 000 1:2 000数字高程模型 数字正射影像图 数字线划图； — 第2部分： 1:5 000 1:10 000 数字高程模型 数 字正射影像图 数字线划图； — 第3部分：1:25 000 1:50 0001:100000数字高程 模型 数字正射影像图 数字线划图
7.2 基本步骤 b. 匀色及影像处理 — 反差、灰度、直方图、灰度曲线、色彩平衡处理； — 调整影像色彩、亮度和对比度，缩小影像间的色调 差异； — 处理影像中的脏点、划痕等问题及现象。 c. 镶嵌 — 影像镶嵌、接边精度符合相应成果标准规定； — 镶嵌后影像应过渡自然，纹理清晰。 d. 图幅裁切 相邻图幅间色彩、亮度和对比度一致。 e. 整饰
10 质量控制
为便于对测图生产过程进行质量控制，本部分规定质 量控制的基本要求、过程质量控制和成果检查验收要求。 10.1 基本要求 — 每道工序及时自检； — 分工序、分阶段进行作业组互检； — 独立进行两级检查和一级验收制； — 成果位置精度用空中三角测量成果中的保密点进 行检测，也可利用已有高精度成果进行质量检查； — 根据需要按比例抽取成果通过野外实测检查位置 精度； — 根据需要按比例抽取调绘成果进行实地检验和对 照。
4、标准编制考虑的问题
1）生产技术现状
a.测图生产环节较多，节节相扣； b.内外业一体化融合趋势使测图工序性不再明显； c.基于不同数字摄影测量系统的生产流程有差别； d.用不同航摄数据时，生产环节也有差异； e.数字航测新技术高速发展。
解决之道
标准针对共性、普适性、通用性的技术要求进行约束 ，既不局限于或倾向于某一种或某些软件平台，内容以共 性的技术要求为主，避免涉及应该由地方标准和技术设计 规定生产技术细节和流程内容，同时也为新技术发展留有 余地。
量成果、地图资料。
说明：资料收集视项目实施的具体情况，可以和空中三 角测量等工作的资料收集合并进行，也可单独进行。 4.2 资料分析 资料分析是为查明资料具体情况，明确的使用方法、使 用价值， 提前发现资料中存在的问题，采取措施处理。 4.3 技术设计 — 技术设计可合并编写，亦可独立编写；
— 根据项目要求、资料分析结果编写设计
当前技术发展很快，随着新技术的发展，生产方法可能 会发生变化，各工作环节的次序可能有调整，但是各工作环 节的内容和要求一般不会有大的变化，本标准在编写中以各 工作环节的内容和要求为主，同时标准中出现的工作环节的 顺序不一定就是生产实际中的工作流程。
汇 报
内
容
—背景 — 标准编制说明 — 范围和结构 — 标准的内容 — 条文说明 — 各部分的不同 — 结束语
— 技术设计符合本标准要求，特殊情况需说明审批； — 技术设计格式、要求、内容按CH/T 1004规定。
5、定向建模
5.1 定向
a.方法:一般采用导入空中三角测量成果，恢复立体模
型的单模型定向，也有利用内外方位元素直接定向， b.建模精度:内定向限差0.010mm，个别点可放宽到 0.015mm (胶片扫描影像)，相对定向限差0.015, 个别点可 放宽至0.020mm，绝对定向限差按原解析测图仪测图的精度 要求。 5.2 核线重采样 a. 包括基于相对定向结果的非水平核线重采样或基于绝 对定向结果的水平核线重采样。 b. 方法有最临近法、双线性内插、双三次卷积。以双线 性法为佳。 c. 核线影像需将测图定向点包括在内。且不超出定向点 外1cm(以像片比例尺计）
b.数字航测生产需要相关标准来规范
— 适应测绘生产要求，指导数字航空摄影测量生产，保障 作业质量，需要制定相关规范，构成支撑数字航测的相关标准 体系。
2、技术需求
— 随着科学技术发展，摄影测量进入基于数字影像 或数字化影像生产的阶段，数字摄影测量阶段； — 飞速发展的航空、导航定位、数码航摄相机、内 外业一体化等新技术和新型设备出现与发展，使航空摄影 测量内外业产生很大变化； — 数字摄影测量技术体系下，内外业各工序之间不 再有清晰界线，内外业之间出现了融合的趋势； — 因技术路线不同，基于传统技术的航空摄影测量 外业、内业规范已不适应当前生产需要，相关标准的划分 和层次亦需要调整； — 为适应当前技术要求和技术发展水平需要制定数 字航测标准。
• GB/T 20257 国家基本比例尺地图图式 • GB/T 20258 基础地理信息要素数据字典 • CH/T 9008 9009 1011 基础地理信息数字成果
3、总则
3.1 成果要求 生产的DEM、DOM、DLG应符合各自成果标准的规定。 3.2 航摄资料的要求 胶片航摄影像符合相应比例尺地形图航空摄影规定。
2、标准结构
范围
前言
引言பைடு நூலகம்总则
规范性引用文件 准备工作 定向建模
DEM生产
DLG生产
DOM生产
相关文件制作
质量控制 成果上交 规范性附录
汇 报
— — — — — — —
内
容
背景 标准编制说明 范围和结构 标准的内容 条文说明 各部分的不同 结束语
1、内容总述
本规范承接空中三角测量规范，对测图作业进行约 定和规范，从准备工作到成果上交，涵盖以下内容: 总则 测图生产 — 准备工作； — 定向建模； — DEM生产； — DOM生产； — DLG生产（立体测图、调绘、野外补测、数 据编辑）； — 相关文件制作。 质量控制； 成果整理与上交。
2、编制过程
立项 成立课题组
2009年3月提出制定计划，项目立项
2009年5月成立标准制定课题组 2009年9月完成初稿编写，多次调研 讨论 2009年12月完成征求意见稿，面向 全国征求意见 2011年2月完成送审稿，专家审查 2011年8月完成报批稿，报国家测 绘地理信息局
初稿编写
征求意见 送审
报批
3、编制原则
a) 系统性 作为数字航测标准的重要部分，所规定内容与相关产 品、质检及前期各流程标准协调，并保持各比例尺测图规 范内容协调，遵循系统性原则。 b) 科学性 标准规定的技术方法、要求和指标应科学、准确、合 理，真实反映数字航测技术水平，遵循科学性原则。 c) 实用性 依据测图实际，提出生产中需规范内容。并按作业的 一般流程对这些内容进行约束和规定，标准制定充分考虑 可操作性，使标准更加实用，满足实用性要求。
9 相关文件制作
包括制作成果的元数据、填写图历簿和编写技术总结 的要求： a.元数据、图历簿内容应完整正确； b.元数据填写内容符合CH/T 1007规定； c.图历簿包括图幅数字产品概况、资料利用情况、采 集过程中主要工序的完成情况、出现的问题、处理方法、 过程质量检查、产品质量评价等； d.技术总结的编写符合CH/T 1001要求。
