卢瑟福背散射(RBS)在材料表征中的应用

1、运动学因子运动学因子K
定性分析的质量分辨率定性分析的质量分辨率： K称为运动学因子
动力学因子K在入射角度为180o时与靶原子质量的关系（入射离子为粒子）。
从右图中可以看出，随着靶的原子质量的增加，dK/dMr逐渐减小。这说明，利用RBS测定轻元素时，其质量分辨率高；测定重元素时，其质量分辨率低。（注意：探测器的能量分辨率，动力学因子都对质量分辨率有影响）。
W.K. Zhu, J.W. Mayer and M.A. Nicolet, Backscattering Spectrometry, Academic Press, 1978.
卢瑟福背散射能谱分析
RBS分析的优点： 1、提供深度信息。可以提供成分和深度的信息。一般的深度分析分辨率为 150 Å左右；比较精细的分析包括细致的样品和探测器准直可以达到 50 Å的分辨率 Å的分辨率。 2、比较适合于薄膜分析。RBS对于薄膜分析非常有用，可以程序化地分析厚度在微米纳米级的薄膜地分析厚度在微米－纳米级的薄膜。 3、快速分析。一般情况下，RBS分析可以在10分钟左右完成。 4、高灵敏度。RBS 对于重元素非常敏感，可以精确测定单层薄膜的信息；对于轻元素敏感度差一些。 5、计算简单。RBS能谱比较容易解释。目前各种计算和模拟软件都比较成熟。如：RUMP、Simnra等等。较成熟如等等
J.W. J W Mayer and E E. Rimini ed., ed Ion Beam Handbook for Materials Analysis, Academic Press, 1977.
4、阻止截面阻止截面
能量损失dE/dx随着靶的元素组成和密度变化而变化，因而对于具体的靶难以查到其dE/dx值。为此引入了阻止截面的概念。 dE/dx包括了高速的入射离子穿过其路径上原子的电子云时的能量损失，以及在路径上与靶的原子核发生大量小角度碰撞时的能量损失所以 d /d 及在路径上与靶的原子核发生大量小角度碰撞时的能量损失。所以，dE/dx 可以看作是入射离子通过其路径上的靶原子时所可能发生的全部能量损失过程的一种平均值。也可以解释为暴露于离子束之下的每个靶原子独立贡献的共同结果。献的共同结果假设靶的厚度为x，靶原子密度为N，则在此x厚度中损失的能量E正比于将其数： Nx，将其比例系数定义为阻止截面

RBS卢瑟福背散射-实验报告

实验报告卢瑟福背散射分析（RBS实验姓名：学号：院系：物理学系实验报告一、实验名称卢瑟福背散射分析（RBS实验二、实验目的1、了解RBS实验原理、仪器工作结构及应用；2、通过对选定的样品的实验，初步掌握RBS实验方法及谱图分析;3、学习背散射实验的操作方法。

三、RBS实验装置主要包括四个部分：1、一定能量离子束的的产生装置----加速器2、离子散射和探测的地方----靶室3、背散射离子的探测和能量分析装置4、放射源RBS图1背散射分析设备示意图1•离子源 2.加速器主体3•聚焦系统 4.磁分析器5•光栅6.靶室7•样品8.真空泵9.探测器10.前置放大器11.主放大器12.多道分析器13.输出四、实验原理当一束具有一定能量的离子入射到靶物质时，大部分离子沿入射方向穿透进去，并与靶原子电子碰撞逐渐损失其能量，只有离子束中极小部分离子与靶原子核发生大角度库仑散射而离开原来的入射方向。

入射离子与靶原子核之间的大角度库仑散射称为卢瑟福背散射（记为RBS。

用探测器对这些背散射粒子进行侧量，能获得有关靶原子的质量、含量和深度分布等信息。

入射离子与靶原子碰撞的运动学因子、散射截面和能量损失因子是背散射分析中的三个主要参数。

1、运动因子K 和质量分辨率 1）运动学因子K当一定能量（对应于一定速度）的离子射到靶上时，入射离子和靶原子发生弹性碰撞，人射离子的部分能量传给了被撞的靶原子，它本身则被散射，散射的方向随一些参量而变化, 如图2（质心坐标系）所示•设Z i , Z 2分别为入射离子及靶原子的原子序数，m 、 M 分别为它们的原子质量，e 为单位电子电荷量，V o 为入射离子的速度，b 为碰撞参量或瞄准距离（即入射轨迹延伸线与靶原子核的距离），x 为散射角•由分析力学可以推导出。

,即存在着大角度的被反弹回来的离子，如图3所示。

RBS 分析中正是这种离子，所人射离于* ff< □~~-图2弹性散射（质心坐标系）图3是实验室坐标系的背散射示意图撞后为v i 和V 2,散射角为0o 可以证明，在 m<W 的条件下，B~,x 即实际上存在着被反向散射的离子。

课堂六_卢瑟福背散射_280505226

1、运动学因子K
定性分析的质量分辨率： K称为运动学因子
动力学因子K在入射角度为180o时与靶原子质量的关系（入射离子为α粒子）。
从右图中可以看出，随着靶的原子质量的增加，dK/dMr逐渐减小。这说明，利用 RBS测定轻元素时，其质量分辨率高；测定重元素时，其质量分辨率低。（注意：探测器的能量分辨率，动力学因子都对质量分辨率有影响）。
J.W. Mayer and E. Rimini ed., Ion Beam Handbook for Materials Analysis, Academic Press, 1977.
4、阻止截面ε
能量损失dE/dx随着靶的元素组成和密度变化而而变化，因而而对于具体的靶难以查到其dE/dx值。为此引入入了阻止止截面面ε的概念。 dE/dx包括了高高速的入入射离子子穿过其路径上原子子的电子子云时的能量损失，以及在路径上与靶的原子子核发生生大大量小小角角度碰撞时的能量损失。所以，dE/dx 可以看作是入入射离子子通过其路径上的靶原子子时所可能发生生的全部能量损失过程的一一种平均值。也可以解释为暴露于离子子束之下的每个靶原子子独立立贡献的共同结果。假设靶的厚度为Δx，靶原子子密度为N，则在此Δx厚度中损失的能量ΔE正比比于 NΔx，将其比比例系数定义为阻止止截面面ε：
卢瑟福背散射能谱分析
RBS分析设备包括离子源、加速装置、离子束筛选装置、聚焦装置、样品室、探测器等等。离子束产生后经过加速、筛选和聚焦后达到样品上被散射，经过探测器得到RBS能谱。
卢瑟福背散射能谱分析
RBS分析设备包括离子源、加速装置、离子束筛选装置、聚焦装置、样品室、探测器等等。离子束产生后经过加速、筛选和聚焦后达到样品上被散射，经过探测器得到RBS能谱。

卢瑟福背散射沟道分析技术

• 在入射路程中
E = E0 − ∫
x / cos θ 1 0
dE dx ( x ) dx in dE (x ) dx dx out
x / cos θ 2 dE dE dx ( x ) dx + ∫0 dx ( x ) dx in out
• [S ] 叫作能量损失因子
1 dE [S ] = cos θ1 dx 1 dE + cos θ 2 dx E out
E in
返回
质量分辨
• 在K因子的推导中曾得出这样一个结论：因子的推导中曾得出这样一个结论：因子的推导中曾得出这样一个结论
∆M
2
M 2 ∆ E1 ≈ M 1(4 − (π - θ)2 )E 0
• 采用重离子入射 • 采用倾角入射，即增大θ1 θ2 采用倾角入射，即增大
E
out

薄靶
• 下图为薄靶的背散射图
多元素薄靶 1200 800 400 0 300 320 340 360 道数 380 400 420
计数
厚靶
沟道技术
• 带电粒子沿单晶体的一定方向入射时，出现新的物理现象——离子的运动受到晶轴或晶面原子势的控制，相互作用的几率与入射方向和晶轴或晶面的夹角有很大关系。
2
2 2 M 1 sin θ + M 1 cos θ 1 − M M2 2 E1 K= = M1 E0 1+ M2 1

运动学因子— 运动学因子—质量分析
K = 1 − 2 M 1M 2 /( M 1 + M 2 ) (1 − cos θ c )

利用卢瑟福沟道背散射模拟研究合金与石英的辐照效应

利用卢瑟福沟道背散射模拟研究合金与石英的辐照效应利用卢瑟福沟道背散射模拟研究合金与石英的辐照效应引言：放射性材料的辐照效应一直是材料科学研究的重要课题之一，其在核工业、航天航空等领域具有重要意义。

合金和石英等材料在辐照过程中会发生结构变化，进而影响其物理和力学性质。

本文将利用卢瑟福沟道背散射模拟方法，研究合金和石英材料的辐照效应。

一、卢瑟福沟道背散射模拟方法简介卢瑟福沟道背散射模拟方法是一种常用的原子弹性碰撞模拟方法，它可以模拟粒子在晶体材料中的位置和运动。

该方法基于卢瑟福沟道背散射理论，通过计算粒子的能量沉积和损失情况，可以预测材料的辐照效应。

二、合金的辐照效应研究1. 实验设计选取常见的金属合金进行研究，包括钢铁、铝合金等。

将样品装置在卢瑟福沟道中，通过入射粒子，对合金进行辐照。

2. 模拟过程根据合金的成分和晶体结构，使用卢瑟福沟道背散射模拟方法，模拟粒子在合金中的散射过程。

通过计算粒子的能量沉积、散射角度、散射深度等参数，了解合金的辐照效应。

3. 结果分析对模拟得到的数据进行处理和分析，观察合金在辐照过程中的晶格结构变化、缺陷、断裂等情况。

进一步研究合金的机械性能和热稳定性的变化。

三、石英的辐照效应研究1. 实验设计选取石英作为研究对象，将样品装置在卢瑟福沟道中，进行辐照实验。

2. 模拟过程使用卢瑟福沟道背散射模拟方法，模拟粒子在石英中的散射过程。

计算粒子的散射角度、散射深度等参数，探究石英的辐照效应。

3. 结果分析对模拟数据进行分析，观察石英晶格在辐照过程中的变化。

研究辐照导致的断裂、缺陷和氧化等情况，进一步分析石英的光输运性质变化。

四、讨论与展望本文利用卢瑟福沟道背散射模拟方法，研究了合金和石英材料的辐照效应。

通过模拟数据分析，发现合金和石英在辐照过程中晶格结构发生变化，可能影响其力学和物理性质。

此外，辐照还会导致合金和石英的断裂、缺陷和氧化等现象。

这些研究结果为合金和石英在核工业、航天航空等领域的应用提供了理论依据。

卢瑟福背散射分析(RBS)

d d d
2.2.2 背散射微分截面—含量分析
• 探测系统的计数与平均截面的关系为：
N s N p N 0 dx
返回
2.2.3能损因子—深度分析
• 背散射中入射离子与靶物质的作用过程机制图：
2.2.3能损因子—深度分析
• 在入射路程中
E E0
x / cos1 0
– ΔE与x的关系是可化简为：
dE k 1 dE x x E x dx E0 cos1 dx kE0 cos 2
表面能近似
• 则在表面能近似下能损因子S定义如下：
k 1 dE dE x x S dx E0 cos1 dx kE0 cos 2
– 说明：表面能近似适用于薄靶，靶厚一般要小于10000埃，近似误差大概在5%左右（对于 alpha粒子）
数值积分法
• 该方法是建立在表面能近似的基础上的，对于厚靶，进行切片处理，对每一个薄片采用表面能近似，再进行积分，这样处理会提高精度，
– 例：2M alpha粒子入射到Si上，厚度8000埃

2
2.2.1 运动学因子—质量分析
• 令δ=π-θ， δ为一小量，且M2>>M1，则对K因子公式求M2的偏导数并化减得：
M 1 ( 4 2 ) E0 E1 k E0 2 M 2 M 2 M2
由上式得出要提高质量分辨率：
1.增大入射离子能量
2.利用大质量的入射离子
3.散射角尽可能大
返回
2.2.2 背散射微分截面—含量分析
• 卢瑟福散射截面公式为：（参见下式，详细推导参见褚圣麟《原子物理学》P12或王广厚《粒子同固体物质的相互作用》P8和P105）

卢瑟福背散

卢瑟福背散【摘要】卢瑟福背散射分析（RBS ）是一种对离子束进行分析的方法，其主要优点是能对材料表层的成分作纵向分析，并且无需材料的标准样品就能作定量分析。

本报告主要介绍了RBS 的分析原理、实验装置，并且对实验谱图和数据作了简单分析，重点是对实验谱图进行了能量刻度的标定以及计算薄膜的厚度。

【关键词】RBS 分析原理【引言】背散射分析就是在一束单能的质子、粒子或其他重离子束轰击固体表面时,通过探测卢瑟福背散射（库伦弹性散射、散射角大于90度）离子产额随能量的分布（能谱）确定样品中元素的种类（质量数）、含量及深度分布。

因此背散射分析通常被称为卢瑟福背散射谱学RBS (Rutherford Backscattering Spectrometry).【实验原理】当比靶核轻的入射离子能量amu MeV E amu keV /1/100≤≤范围，靶原子核外电子对入射离子的屏蔽作用不大，且离子和靶原子核的短程相互作用（核力）影响也可以忽略时，离子在固体中沿直线运动，离子主要通过与电子相互作用而损失能量，直到与原子核发生库仑碰撞被散射后又沿直线回到表面。

这个过程就称为离子的背散射过程。

描述离子背散射过程的三个基本物理概念主要有两体弹性碰撞的运动学因子、微分散射截面、固体的阻止截面。

一．运动学因子和质量分辨率：运动学因子的定义：01E E K =其中0E 是入射粒子能量（动能），1E 是散射粒子能量（动能）。

根据动量与能量守恒定律，可以推导得到：212111⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡++⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-==M mM m cos θM m sin θE E Ｋ (1-1)由运动学因子公式可以看出：当入射离子种类（m ），能量（0E ）和探测角度（θ）一定时，1E 与M 成单值函数关系。

所以，通过测量一定角度散射离子的能量就可以确定靶原子的质量数M 。

这就是背散射定性分析靶元素种类的基本原理。

卢瑟福背散射分析 Rutherford Backscattering Spectrometry (RBS)

2.2 卢瑟福背散射分析的原理
RBS是利用带电粒子与靶核间的大角度库仑散射的能谱和产额确定样品中元素的质量数、含量及深度分布。该分析中有三个基本点，即：
运动学因子—质量分析背散射微分截面—含量分析能损因子—深度分析
2.3最佳实验条件的选取
• 由背散射的原理可导出最佳的实验条件：
– 质量分辨 – 含量分辨 – 深度分辨

2
2.2.1 运动学因子—质量分析
• 令δ=π-θ， δ为一小量，且M2>>M1，则对K因子公式求M2的偏导数并化减得：
M1 (4 2 ) E0 E1 k E0 2 M 2 M 2 M2
由上式得出要提高质量分辨率：
1.增大入射离子能量
2.利用大质量的入射离子
2.1 背散射研究的发展史
1909年，盖革（H. Geiger）和马斯顿（E. Marsden）观察到了α粒子散射实验现象 1911年，卢瑟福（Lord Ernest Rutherford）揭示了该现象，并确立了原子的核式结构模型 1957年，茹宾（Rubin）首次利用质子和氘束分析收集在滤膜上的烟尘粒子的成份 1967年，美国的测量员5号空间飞船发回月球表面土壤的背散射分析结果
2 1/ 2
d L 1 4 d 0
2
Z1 Z 2 e 2 E sin 2 L
2
2

2
2.2.2 背散射微分截面—含量分析
• 因为探测器所张的立体角是有限的，故取平均散射截面：（其定义式如下）
1
– ΔE与x的关系是可化简为：
dE k 1 dE x x E x dx E0 cos1 dx kE0 cos 2

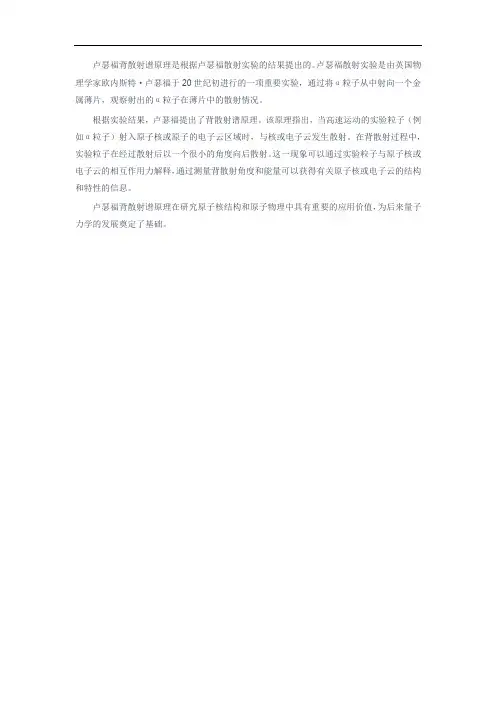

卢瑟福背散射谱原理

卢瑟福背散射谱原理是根据卢瑟福散射实验的结果提出的。

卢瑟福散射实验是由英国物理学家欧内斯特·卢瑟福于20世纪初进行的一项重要实验，通过将α粒子从中射向一个金属薄片，观察射出的α粒子在薄片中的散射情况。

根据实验结果，卢瑟福提出了背散射谱原理。

该原理指出，当高速运动的实验粒子（例如α粒子）射入原子核或原子的电子云区域时，与核或电子云发生散射。

在背散射过程中，实验粒子在经过散射后以一个很小的角度向后散射。

这一现象可以通过实验粒子与原子核或电子云的相互作用力解释，通过测量背散射角度和能量可以获得有关原子核或电子云的结构和特性的信息。

卢瑟福背散射谱原理在研究原子核结构和原子物理中具有重要的应用价值，为后来量子力学的发展奠定了基础。

RBS

原子无规则排列
•沟道分析的应用 • 确定晶轴 • 研究晶格损伤 • 确定杂质原子的晶格位置
RBS分析中主要有四个基本概念： 1. 运动学因子：这是一个与两体弹性碰撞后散射离子所带能量相关的物理量，由被分析元素的质量决定。 2. 微分散射截面：素的原子序数和入射离子的种类及能量有关。 3. 能量损失：由于入射离子与物质的相互作用，离子进入靶中出射都要损失能量，这种能量损失与被分析元素所在深度及基体的性质有关。 4. 能量歧离：由于入射离子与靶原子的相互作用的统计性，造成背散射离子的能量歧离，它对被分析元素的质量分辨本领和深度分辨本领有影响。
卢瑟福背散射(RBS)分析
•基本原理
离子背散射分析主要在能量在几MeV以下的小型加速器上进行的，来自加速器的带电离子与靶原子发生弹性碰撞，用探测器记录被散射的离子的能谱，通过对能谱的分析可以得到靶中元素的质量、浓度和深度分布。
★入射离子与靶原子核之间的大角度库仑散射称为卢瑟福背散射（RBS）
•运动学因子
•微分散射截面
•能量损失
•背散射能谱分析
•卢瑟福背散射的应用
•背散射分析实验设计
弹性反冲探测（ERD）方法 ---轻元素分析
•ERD分析中的基本公式
•ERD分析的应用
•非卢瑟福散射
•沟道背散射分析
间隙原子
完美晶体，原子有序排列
