钢模衬砌台车施工工法全断面钢模板砼衬砌隧道台车（简称衬砌台车），是以电动机驱动行走机构带动台车行走，利用液压油缸和螺旋千斤调整模板到位及收模的隧道混凝土成型的机器。

它具有成本低、结构可靠、操作方便、衬砌速度快、隧道成形面好等优点。

一、模板台车施工工艺流程二、台车行走就位前的轨道安装1、确定安装的基准：按台车的总图要求，检查地面是否平整，如有坡度（一般为2%），检查坡度是否满足设计要求，否则，轨道地基该挖则挖，该填则填，以保证安装的基准。

2、铺设轨道：轨道选用P43kg/m型钢轨，高度为140mm，支承在200mm的枕木上，轨道必须固定；轨道中心距必须达到设计要求，误差不大于10mm;轨道高程误差不得大于20mm ;轨道中心与隧道中心误差不得大于20mm;枕木强度应满足承载要求，其截面为200mm*200mm，长度为600mm,铺设间距为500mm。

三、台车行走和就位1、台车安装完毕后，检测各部结构是否到位，检查各部位螺栓联结是否牢固，各联结鞘必须可靠且转动灵活，然后进行初步调试。

要求各螺栓千斤动作可靠，各基本尺寸达到设计要求。

2、确定台车工作位置的轨面标高正确后，保证轨道相对隧道中心线对称，轨面平整。

3、准备工作完成后，台车即可就位，就位前让液压系统工作。

4、操作多路换向阀手柄，让侧向油缸收回，使下模总成回缩。

5、收回竖向油缸，使上模总成下降，在油缸动作前，要缩回相应的托架支承千斤。

6、为方便脱模，要在模板外侧涂抹脱模剂。

7、旋回门架支承千斤（基脚千斤），使其离开轨面。

8、操作台车行走电器按钮，使台车在电机牵引下自动行走到工作位置。

9、台车就位后，锁定行走轮，旋出基脚千斤撑紧钢轨，防止台车移动。

四、立模1、合上模板台车的电源开关，按下油泵电机启动按钮，让液压站工作，配合测量人员，操作多路换向阀手柄，通过调整，使模板外形达到施工要求。

2、操作多路换向阀手柄，让平移油缸工作，左右调节，使模板外形中心线与隧道中线重合。

隧道衬砌模板台车施工技术隧道衬砌模板台车是隧道衬砌施工过程中常用的设备之一。

它是一种特殊的台车，用于在隧道施工现场将衬砌模板上转运到具体位置，以便进行模板安装和拆除等工作。

本文将详细介绍隧道衬砌模板台车施工技术，包括准备工作、使用注意事项、安全保障等方面。

1. 准备工作在使用隧道衬砌模板台车前，必须做好充分的准备工作，以确保施工顺利进行。

具体措施如下：1.1 现场勘察首先，需要对施工现场进行勘察，确定隧道的形状、长度、宽度等参数。

同时还要考虑施工现场的整体情况，包括道路、水源、通风和电力设施等，以便为施工提供便利条件。

1.2 设备检查隧道衬砌模板台车在使用前，必须进行全面的设备检查，确保设备在良好的工作状态。

需要检查的内容包括车轮、制动装置、起重机构、液压油路等方面。

1.3 安全保障在施工现场，需要做好安全保障工作，制定安全工作规程和应急预案，设置安全警示标识和安全护栏等措施，保证工人和设备的安全。

2. 使用注意事项在使用隧道衬砌模板台车时，也需要注意以下事项，以确保施工过程中出现的问题得以及时解决：2.1 注意机位隧道衬砌模板台车在施工现场的机位应该要合理，以确保设备能够通过通道和拐角，不影响其他施工设备和人员的进出。

2.2 注意负荷限制在使用隧道衬砌模板台车时，需要注意负荷限制，避免超载运行，以免发生意外事故。

2.3 操作规范在使用台车进行模板运输时要注意操作规范，启动和停止要逐渐进行，避免突然启动或急停，以免履带打滑和对设备造成伤害以及其他安全问题。

2.4 维护保养在运行过程中要做好维护保养工作，润滑部位应每日都要进行污水排放和液压油清洁更换，定期检查气路、液压系统和机电设备等方面的正常工作进行。

3. 安全保障除了前面提到的安全保障措施，还需要注意以下方面：3.1 车辆监控隧道衬砌模板台车应安装监控措施，确保作业过程中随时能够监控行车情况，以及工人在操作中的安全情况。

3.2 安全救援在施工现场应有一些紧急救援措施，如配备消防器材、应急照明、增加标识等，为突发事故提供救援保障。

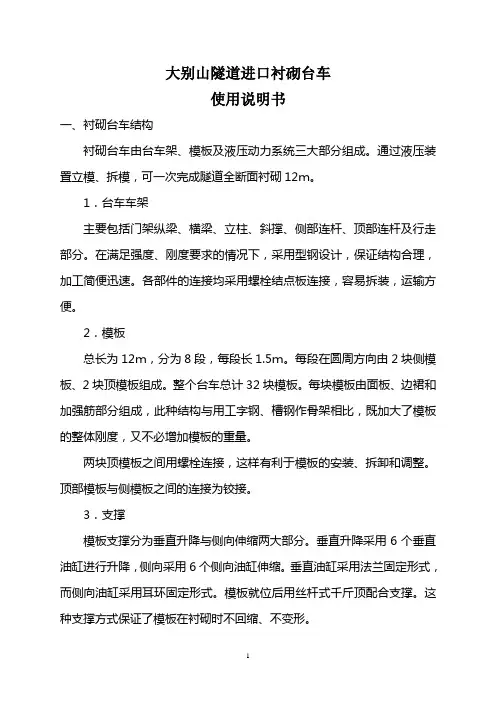

大别山隧道进口衬砌台车使用说明书一、衬砌台车结构衬砌台车由台车架、模板及液压动力系统三大部分组成。

通过液压装臵立模、拆模，可一次完成隧道全断面衬砌12ｍ。

1．台车车架主要包括门架纵梁、横梁、立柱、斜撑、侧部连杆、顶部连杆及行走部分。

在满足强度、刚度要求的情况下，采用型钢设计，保证结构合理，加工简便迅速。

各部件的连接均采用螺栓结点板连接，容易拆装，运输方便。

2．模板总长为12ｍ，分为8段，每段长1.5ｍ。

每段在圆周方向由2块侧模板、2块顶模板组成。

整个台车总计32块模板。

每块模板由面板、边裙和加强筋部分组成，此种结构与用工字钢、槽钢作骨架相比，既加大了模板的整体刚度，又不必增加模板的重量。

两块顶模板之间用螺栓连接，这样有利于模板的安装、拆卸和调整。

顶部模板与侧模板之间的连接为铰接。

3．支撑模板支撑分为垂直升降与侧向伸缩两大部分。

垂直升降采用6个垂直油缸进行升降，侧向采用6个侧向油缸伸缩。

垂直油缸采用法兰固定形式，而侧向油缸采用耳环固定形式。

模板就位后用丝杆式千斤顶配合支撑。

这种支撑方式保证了模板在衬砌时不回缩、不变形。

4．模板平移机构台车车架顶部设有2个水平液压缸，可调整模板的横向位臵。

5．附属装臵附属装臵包括6个门架千斤顶、4个顶部支架千斤顶、液压泵站、行走装臵、工作台、照明电路等。

液压泵站设计为立式密闭结构，液压泵设臵在油箱中，多路换向阀臵于油箱上方，便于操作，且外观整洁。

二、主要技术参数1．模板面板厚度为12mm，边裙为12mm厚的钢板，加强筋采用70×50角钢。

模板顶部设4台附着式振动器和4个混凝土浇注口，另设24个尺寸为500×450的作业窗口。

模板横向调整移动量为左右各150mm。

2．液压动力系统压力16MPa，流量14.5L/min。

垂直油缸缸径160mm，行程400mm，带液压锁。

侧向油缸缸径90mm，行程730mm，带液压锁。

水平油缸，缸径90mm，行程300mm。
