联想笔记本电脑电源适配器原理分析与检修

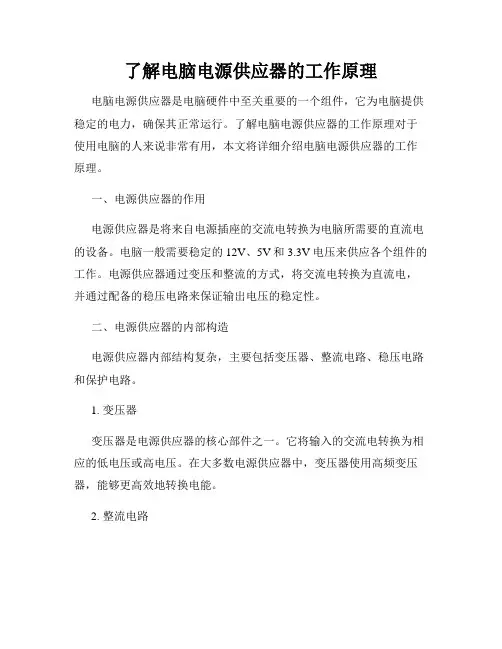

了解电脑电源供应器的工作原理电脑电源供应器是电脑硬件中至关重要的一个组件，它为电脑提供稳定的电力，确保其正常运行。

了解电脑电源供应器的工作原理对于使用电脑的人来说非常有用，本文将详细介绍电脑电源供应器的工作原理。

一、电源供应器的作用电源供应器是将来自电源插座的交流电转换为电脑所需要的直流电的设备。

电脑一般需要稳定的12V、5V和3.3V电压来供应各个组件的工作。

电源供应器通过变压和整流的方式，将交流电转换为直流电，并通过配备的稳压电路来保证输出电压的稳定性。

二、电源供应器的内部构造电源供应器内部结构复杂，主要包括变压器、整流电路、稳压电路和保护电路。

1. 变压器变压器是电源供应器的核心部件之一。

它将输入的交流电转换为相应的低电压或高电压。

在大多数电源供应器中，变压器使用高频变压器，能够更高效地转换电能。

2. 整流电路整流电路用于将交流电转换为直流电。

在电源供应器中，一般采用整流桥来完成整流过程。

整流桥包括四个二极管，它们可以将交流电的负半周期或正半周期转变为直流电。

3. 稳压电路稳压电路用于保持输出电压的稳定性。

稳压电路通常由电感、电容和稳压集成电路组成。

通过采用反馈控制的方式，稳压电路可以实时调节输出电压，使其保持在预设范围内。

4. 保护电路保护电路用于保护电源供应器和电脑组件免受电压过高、过低、瞬间冲击等异常情况的损害。

保护电路包括过压保护、过流保护、短路保护等功能，可有效保护电源供应器和电脑的安全。

三、电源供应器的工作原理电源供应器的工作原理可以分为两个阶段：变压和整流、稳压和调整。

1. 变压和整流初始阶段，交流电经过变压器降压后，进入整流电路。

整流电路通过四个二极管将交流电转换为具有特定波形的直流电。

在这一阶段，电源供应器主要完成从交流电到低电压直流电的转换。

2. 稳压和调整在第二阶段，稳压电路起到关键作用。

稳压电路通过对输出电压进行检测，实时调节电流的大小，使其保持在稳定的范围内。

通常，稳压电路采用反馈控制方式，利用负反馈原理调节输出电压。

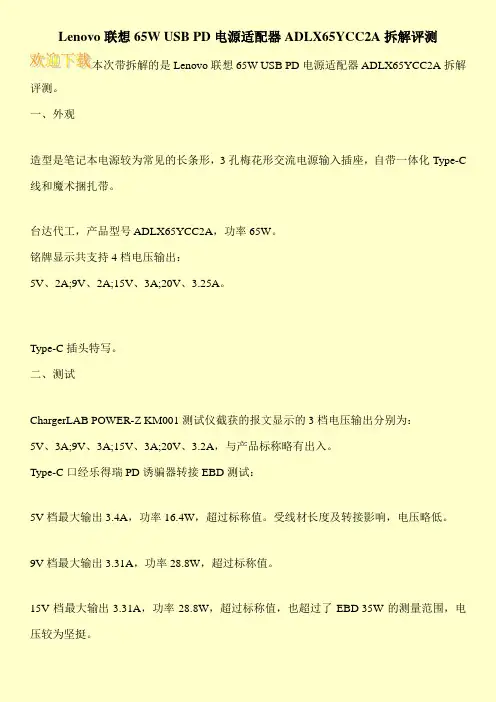

Lenovo联想65W USB PD电源适配器ADLX65YCC2A拆解评测本次带拆解的是Lenovo联想 65W USB PD电源适配器ADLX65YCC2A拆解评测。

一、外观
造型是笔记本电源较为常见的长条形，3孔梅花形交流电源输入插座，自带一体化Type-C 线和魔术捆扎带。

台达代工，产品型号 ADLX65YCC2A，功率65W。

铭牌显示共支持4档电压输出：
5V、2A;9V、2A;15V、3A;20V、3.25A。

Type-C插头特写。

二、测试
ChargerLAB POWER-Z KM001测试仪截获的报文显示的3档电压输出分别为：
5V、3A;9V、3A;15V、3A;20V、3.2A，与产品标称略有出入。

Type-C口经乐得瑞PD诱骗器转接EBD测试：
5V档最大输出3.4A，功率16.4W，超过标称值。

受线材长度及转接影响，电压略低。

9V档最大输出3.31A，功率28.8W，超过标称值。

15V档最大输出3.31A，功率28.8W，超过标称值，也超过了EBD 35W的测量范围，电压较为坚挺。

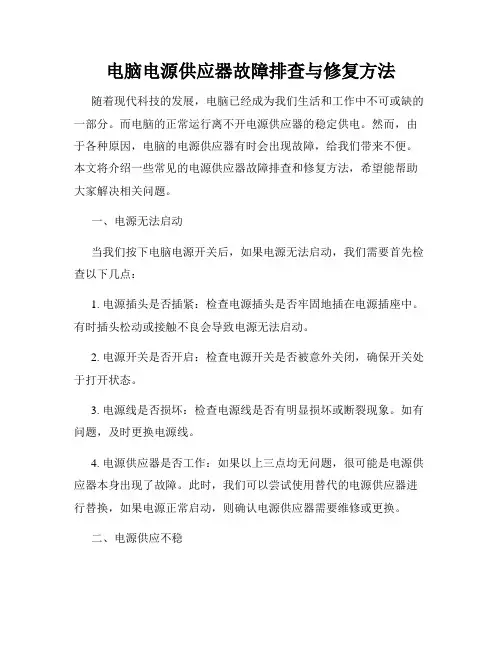

电脑电源供应器故障排查与修复方法随着现代科技的发展，电脑已经成为我们生活和工作中不可或缺的一部分。

而电脑的正常运行离不开电源供应器的稳定供电。

然而，由于各种原因，电脑的电源供应器有时会出现故障，给我们带来不便。

本文将介绍一些常见的电源供应器故障排查和修复方法，希望能帮助大家解决相关问题。

一、电源无法启动当我们按下电脑电源开关后，如果电源无法启动，我们需要首先检查以下几点：1. 电源插头是否插紧：检查电源插头是否牢固地插在电源插座中。

有时插头松动或接触不良会导致电源无法启动。

2. 电源开关是否开启：检查电源开关是否被意外关闭，确保开关处于打开状态。

3. 电源线是否损坏：检查电源线是否有明显损坏或断裂现象。

如有问题，及时更换电源线。

4. 电源供应器是否工作：如果以上三点均无问题，很可能是电源供应器本身出现了故障。

此时，我们可以尝试使用替代的电源供应器进行替换，如果电源正常启动，则确认电源供应器需要维修或更换。

二、电源供应不稳在使用电脑时，有时我们会遇到电源供应不稳定的情况，可能表现为频繁的重启、电脑死机等。

这时我们可以按照以下步骤进行排查：1. 清除电源线和接口：首先，断开电源并清除电源线和接口上的灰尘和污垢。

清洁过程要轻柔，以免损坏电源线或接口。

2. 验证电源线连接：检查电源线连接是否牢固，并确保电源线与电源供应器和主板连接正常。

3. 检查电源供应器负载：如果电源供应不稳定，可能是由于超出负载造成的。

检查电源供应器是否能够满足所连接设备的功率需求，如有需要，更换功率更大的电源供应器。

4. 检查电源供应器温度：温度过高可能会导致电源供应不稳定。

确保电源供应器周围没有堆积过多的灰尘或物体，并保证它的通风良好。

5. 更新驱动程序：某些电脑硬件设备的驱动程序问题可能导致电源供应不稳定。

确保已经安装了最新的硬件驱动程序，如果有需要，可以尝试更新或重新安装相关驱动程序。

三、电源声响有时电源供应器会产生异常的声音，这可能是故障的信号。

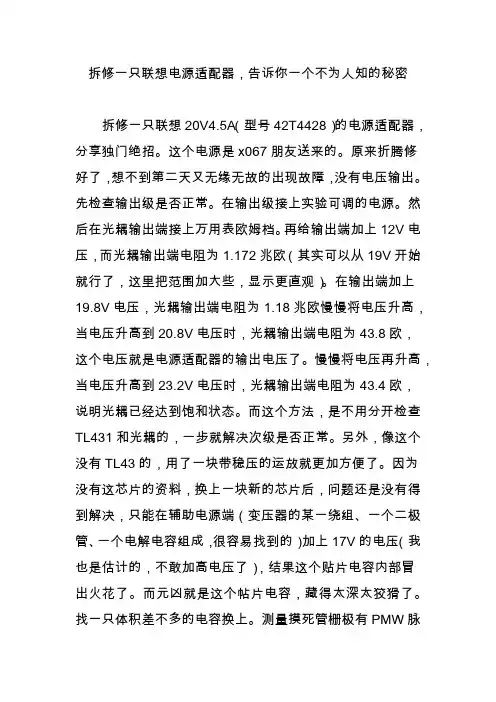

拆修一只联想电源适配器，告诉你一个不为人知的秘密拆修一只联想20V4.5A（型号42T4428）的电源适配器，分享独门绝招。

这个电源是x067朋友送来的。

原来折腾修好了，想不到第二天又无缘无故的出现故障，没有电压输出。

先检查输出级是否正常。

在输出级接上实验可调的电源。

然后在光耦输出端接上万用表欧姆档。

再给输出端加上12V电压，而光耦输出端电阻为1.172兆欧（其实可以从19V开始就行了，这里把范围加大些，显示更直观）。

在输出端加上19.8V电压，光耦输出端电阻为1.18兆欧慢慢将电压升高，当电压升高到20.8V电压时，光耦输出端电阻为43.8欧，这个电压就是电源适配器的输出电压了。

慢慢将电压再升高，当电压升高到23.2V电压时，光耦输出端电阻为43.4欧，说明光耦已经达到饱和状态。

而这个方法，是不用分开检查TL431和光耦的，一步就解决次级是否正常。

另外，像这个没有TL43的，用了一块带稳压的运放就更加方便了。

因为没有这芯片的资料，换上一块新的芯片后，问题还是没有得到解决，只能在辅助电源端（变压器的某一绕组、一个二极管、一个电解电容组成，很容易找到的）加上17V的电压（我也是估计的，不敢加高电压了），结果这个贴片电容内部冒出火花了。

而元凶就是这个帖片电容，藏得太深太狡猾了。

找一只体积差不多的电容换上。

测量摸死管栅极有PMW脉冲，频率31.62KHZ，就说明电源起振了。

再接上220V交流电源，输出20.25V，可见电源正常了。

现在就开始折腾输出电压了，原来电压是20V的，要调整成24V的。

这个电源没有TL431、而这芯片也没有资料可查，只能分析电源的正负极与电阻的连接情况。

用一个250K的电位器，将电阻值调到100K左右，依次并到与电源正极连接的电阻上，结果发现，当并到这个49C的电阻上时，电压略微减小了。

所以这个就是取样上臂电阻了。

找几个阻值差不多的电阻，依次代换原来的电阻，换了三次后，终于把电压调到24.33V。

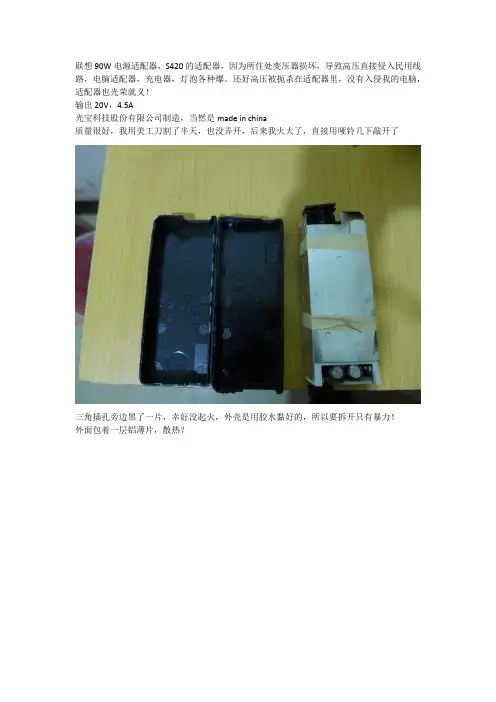

联想90W电源适配器，S420的适配器，因为所住处变压器损坏，导致高压直接侵入民用线路，电脑适配器，充电器，灯泡各种爆。

还好高压被扼杀在适配器里，没有入侵我的电脑，适配器也光荣就义！
输出20V，4.5A
光宝科技股份有限公司制造，当然是made in china
质量很好，我用美工刀割了半天，也没弄开，后来我火大了，直接用哑铃几下敲开了
三角插孔旁边黑了一片，幸好没起火，外壳是用胶水黏好的，所以要拆开只有暴力！
外面包着一层铝薄片，散热？
往里拨开还有一层塑料壳，才是电子元件，里面还有很多胶水粘着，不知道是何用，防止起火的灭火材料还是导热介质？两边还有两片比较厚的铝片，导热的，电路板背面还贴着好几块导热硅胶片，做工不错。

这就是爆掉的电容，张着嘴，旁边的线被熏黑一片。

来一张全貌，中间有一个大电容，旁边有一个黄色的圆柱体，不知道是什么，还有序列号。

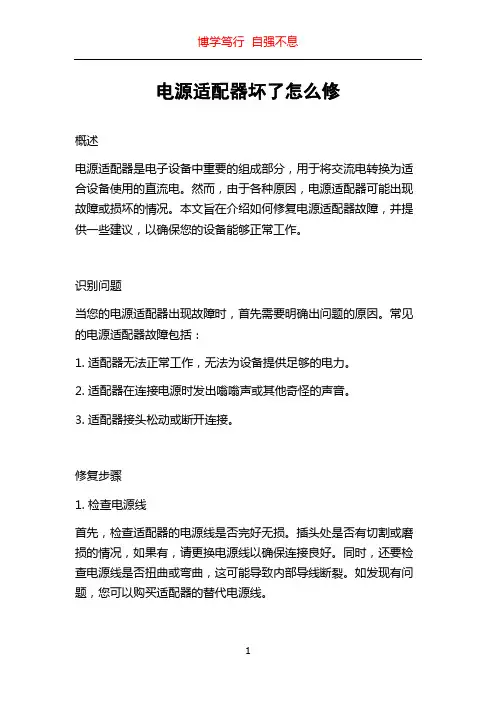

电源适配器坏了怎么修概述电源适配器是电子设备中重要的组成部分，用于将交流电转换为适合设备使用的直流电。

然而，由于各种原因，电源适配器可能出现故障或损坏的情况。

本文旨在介绍如何修复电源适配器故障，并提供一些建议，以确保您的设备能够正常工作。

识别问题当您的电源适配器出现故障时，首先需要明确出问题的原因。

常见的电源适配器故障包括：1. 适配器无法正常工作，无法为设备提供足够的电力。

2. 适配器在连接电源时发出嗡嗡声或其他奇怪的声音。

3. 适配器接头松动或断开连接。

修复步骤1. 检查电源线首先，检查适配器的电源线是否完好无损。

插头处是否有切割或磨损的情况，如果有，请更换电源线以确保连接良好。

同时，还要检查电源线是否扭曲或弯曲，这可能导致内部导线断裂。

如发现有问题，您可以购买适配器的替代电源线。

2. 检查适配器接头适配器接头是连接适配器和设备的关键部分。

如果适配器接头松动或断开连接，可能会无法为设备提供足够的电流。

检查接头是否正确插入设备，并确保连接牢固。

您还可以尝试用棉签轻轻清理接头，以确保接触良好。

3. 测量输出电流使用万用表或一个电压表，您可以测量适配器输出的电流是否正常。

根据适配器的规格，确定所需的电压和电流值，然后将测试针插入适配器输出端口。

如果输出电压和电流低于正常值，可能意味着适配器内部元件损坏。

在这种情况下，最好将适配器送修或更换新的适配器。

4. 替换适配器内部元件如果您具有一定的电子修理经验，并且确定适配器的内部元件损坏，您可以尝试修复它们。

首先，您需要打开适配器外壳，通常可以通过拧下一些螺丝来实现。

然后，检查适配器电路板上是否有烧毁或膨胀的元件。

如果发现元件损坏，您可以将其替换为相同规格的新元件。

请记住，这种修理需要一定的专业知识和技巧，并且有一定的风险。

如果您不确定自己能否完成修复，请转交给专业人士。

注意事项保持安全意识十分重要。

在检修任何电子设备时，务必先将其断电，并确保设备处于无电状态。

一台3842的笔记本电源适配器修理笔记——By feitian9000 一、故障主体HP笔记本电脑电源适配器，标称输出：18.5V，3.5A。

二、故障现象一台HP DV1000系列笔记本电脑，开机后不久电源告警，并自动关机，用电源适配器供电同样。

三、检查修理过程1、笔记本电脑开机后不久电源告警，估计应是随机电池电能不足，电池老化或未充进电。

先查电源适配器：电源适配器接电，适配器指示灯亮，应开始工作；接入笔记本电脑，电脑充电电源指示灯闪动，认为电源适配器供电正常。

2、电源适配器正常，判断应该是笔记本电池出了问题了。

取下电池后接电源适配器开机，电脑无法开机，接上电池后又可以开机，但同样要自停。

同时观察到笔记本电脑的散热风扇时转时停，遂认为是电脑上电源接口有问题。

3、试图拆解笔记本电脑检查接口和散热风扇电路，未能拆开，暴力拆解又怕拆坏，只得暂时从其他方法途径检查。

4、不断检查中，发现偶然一次运行关机后，电脑充电灯长亮了，摇动电源接口，观察是否会断开电源，结果摇动没有影响，充电灯保持长亮，推测电源接口处应该是没有脱焊故障。

取出电源插口，灯熄灭；再插上，灯又成为闪动。

确认笔记本电脑电池充电时应该是充电灯长亮，闪动应该是在不断尝试充电但因某些原因未能充电成功。

估计是电源适配器供电负载性能不良，造成带负荷（开始充电）电压降低所致。

5、检查电源适配器空载输出电压，约30余V，带100欧、50欧、27欧、10欧电阻做负载输出电压均在19V左右，应为正常，仅仅空载输出电压觉得偏高，但是一带负载能到正常电压，故认为电源适配器是正常的。

而不带适配器电脑能开机，电池应该有一定电压而且肯定没短路，充电电流过大引起适配器电压降低的可能性消除了，但是为什么笔记本电脑电池无法充电，原因在哪里理不出头绪了。

6、无奈，将电源适配器拆解，发现适配器是3842电路，采用了如图所示的保护电路（借用的其他电源局部图）。

然后在拆开的情况下进行检查测试。

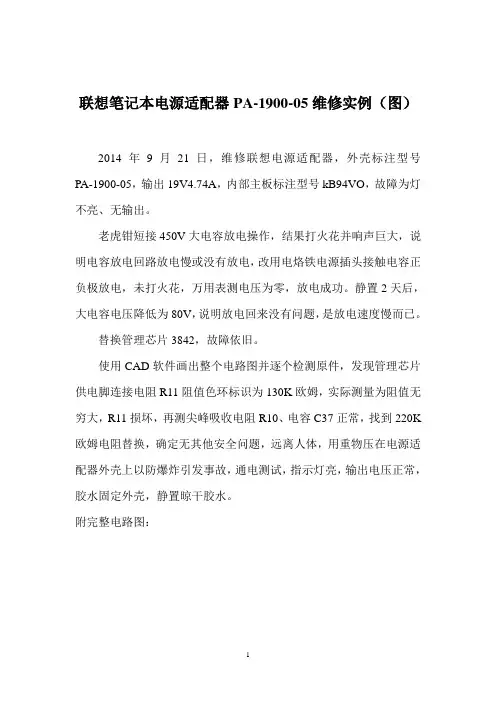

联想笔记本电源适配器PA-1900-05维修实例（图）
2014年9月21日，维修联想电源适配器，外壳标注型号PA-1900-05，输出19V4.74A，内部主板标注型号kB94VO，故障为灯不亮、无输出。

老虎钳短接450V大电容放电操作，结果打火花并响声巨大，说明电容放电回路放电慢或没有放电，改用电烙铁电源插头接触电容正负极放电，未打火花，万用表测电压为零，放电成功。

静置2天后，大电容电压降低为80V，说明放电回来没有问题，是放电速度慢而已。

替换管理芯片3842，故障依旧。

使用CAD软件画出整个电路图并逐个检测原件，发现管理芯片供电脚连接电阻R11阻值色环标识为130K欧姆，实际测量为阻值无穷大，R11损坏，再测尖峰吸收电阻R10、电容C37正常，找到220K 欧姆电阻替换，确定无其他安全问题，远离人体，用重物压在电源适配器外壳上以防爆炸引发事故，通电测试，指示灯亮，输出电压正常，胶水固定外壳，静置晾干胶水。

附完整电路图：。

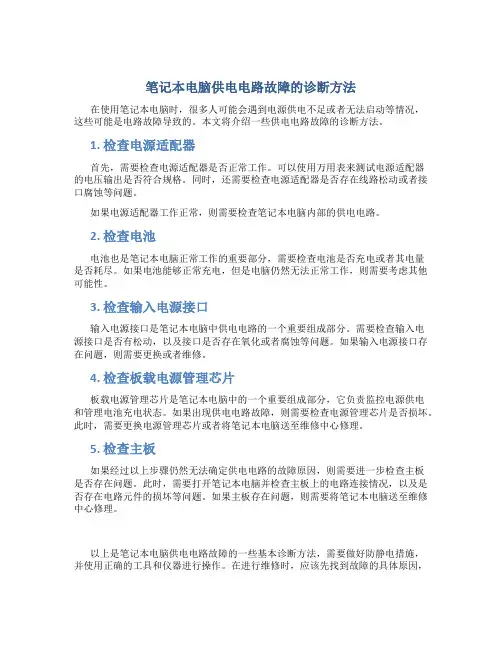

笔记本电脑供电电路故障的诊断方法在使用笔记本电脑时，很多人可能会遇到电源供电不足或者无法启动等情况，这些可能是电路故障导致的。

本文将介绍一些供电电路故障的诊断方法。

1. 检查电源适配器首先，需要检查电源适配器是否正常工作。

可以使用万用表来测试电源适配器的电压输出是否符合规格。

同时，还需要检查电源适配器是否存在线路松动或者接口腐蚀等问题。

如果电源适配器工作正常，则需要检查笔记本电脑内部的供电电路。

2. 检查电池电池也是笔记本电脑正常工作的重要部分，需要检查电池是否充电或者其电量是否耗尽。

如果电池能够正常充电，但是电脑仍然无法正常工作，则需要考虑其他可能性。

3. 检查输入电源接口输入电源接口是笔记本电脑中供电电路的一个重要组成部分。

需要检查输入电源接口是否有松动，以及接口是否存在氧化或者腐蚀等问题。

如果输入电源接口存在问题，则需要更换或者维修。

4. 检查板载电源管理芯片板载电源管理芯片是笔记本电脑中的一个重要组成部分，它负责监控电源供电和管理电池充电状态。

如果出现供电电路故障，则需要检查电源管理芯片是否损坏。

此时，需要更换电源管理芯片或者将笔记本电脑送至维修中心修理。

5. 检查主板如果经过以上步骤仍然无法确定供电电路的故障原因，则需要进一步检查主板是否存在问题。

此时，需要打开笔记本电脑并检查主板上的电路连接情况，以及是否存在电路元件的损坏等问题。

如果主板存在问题，则需要将笔记本电脑送至维修中心修理。

以上是笔记本电脑供电电路故障的一些基本诊断方法，需要做好防静电措施，并使用正确的工具和仪器进行操作。

在进行维修时，应该先找到故障的具体原因，然后再进行相应的处理。

如果无法自行解决问题，则应该将笔记本电脑送至专业的维修机构进行维修。

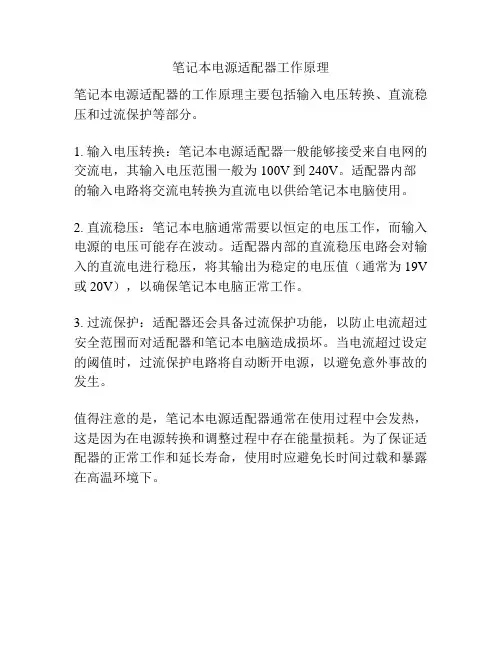

笔记本电源适配器工作原理
笔记本电源适配器的工作原理主要包括输入电压转换、直流稳压和过流保护等部分。

1. 输入电压转换：笔记本电源适配器一般能够接受来自电网的交流电，其输入电压范围一般为100V到240V。

适配器内部的输入电路将交流电转换为直流电以供给笔记本电脑使用。

2. 直流稳压：笔记本电脑通常需要以恒定的电压工作，而输入电源的电压可能存在波动。

适配器内部的直流稳压电路会对输入的直流电进行稳压，将其输出为稳定的电压值（通常为19V 或20V），以确保笔记本电脑正常工作。

3. 过流保护：适配器还会具备过流保护功能，以防止电流超过安全范围而对适配器和笔记本电脑造成损坏。

当电流超过设定的阈值时，过流保护电路将自动断开电源，以避免意外事故的发生。

值得注意的是，笔记本电源适配器通常在使用过程中会发热，这是因为在电源转换和调整过程中存在能量损耗。

为了保证适配器的正常工作和延长寿命，使用时应避免长时间过载和暴露在高温环境下。

电脑电源适配器故障的排查和修复方法在日常使用电脑的过程中，我们经常会遇到电源适配器出现故障的情况。

这时候，我们应该如何排查和修复这些故障呢？下面就让我们一起来了解一下。

一、电源适配器故障的常见症状1. 电源无法正常供电：当插上电源适配器后，电脑无法正常启动或者无法充电，这可能是电源适配器出现故障的表现。

2. 电源适配器发出异常声音：如果电源适配器在工作时发出嗡嗡声、嘶嘶声或者其他异常声音，这很有可能是适配器内部元件损坏导致的。

3. 电源适配器过热：电源适配器在工作时会有一定的发热量，但如果发现适配器过热，甚至出现烧焦味道，那么就需要注意了，这可能是适配器内部出现故障。

二、电源适配器故障的排查方法1. 检查电源线连接：首先，我们需要检查电源线是否与电源适配器连接牢固，插头是否松动。

有时候，电源线与适配器的接触不良会导致无法正常供电。

2. 更换电源线和插头：如果发现电源线与适配器连接良好，但仍然无法正常供电，可以尝试更换电源线和插头。

有时候，电源线和插头本身出现故障也会导致适配器无法正常工作。

3. 检查电源适配器输出电压：使用万用表或者电压表，将表笔分别接在适配器的输出插孔上，测量输出电压是否与标注的电压相符。

如果输出电压偏低或者为零，那么很可能是适配器内部元件损坏。

4. 检查适配器电源灯：大部分电源适配器都会有一个电源指示灯，用于显示适配器是否正常工作。

如果电源灯不亮，那么可能是适配器本身出现故障。

三、电源适配器故障的修复方法1. 更换电源适配器：如果经过排查确认是电源适配器出现故障，那么我们可以选择更换一个新的适配器。

在购买新适配器时，要注意选择与原适配器相匹配的型号和规格，以免出现不兼容的情况。

2. 检修电源适配器：如果你具备一定的电子维修知识，那么你可以尝试自行检修电源适配器。

首先，将适配器拆开，检查内部元件是否有明显的损坏或者烧焦现象。

如果发现有问题的元件，可以尝试更换它们。

3. 寻求专业维修帮助：如果你对电子维修没有经验，或者无法确定适配器内部元件的具体损坏情况，那么最好寻求专业的维修帮助。

如何诊断和修复笔记本适配器问题笔记本电脑的问题是不同类型和失败的最可能的组件的运动部件。

这是因为磨损和撕裂早晚或购买他们的通行费。

在这方面是很常见的一台笔记本电脑AC适配器故障。

适配器没有任何运动部件，由于这个原因，他们不太可能遇到机械问题。

在这篇文章中，我们将讨论笔记本适配器问题的症状，以及如何解决它。

让我们开始讨论笔记本适配器问题的症状。

随机电源浪涌是一种常见的迹象表明，AC适配器失败。

在许多情况下，是很难检测浪涌和电源尖峰。

如果你遇到的情况来像笔记本电脑不启动关停随机，突然，那么它可能是由于出现故障的电源适配器。

如果发生这种情况，你应该尽快诊断和修复。

这是因为它可能会损坏笔记本电脑的组件。

你可以做的是运行的笔记本电脑电池和检查问题是否依然存在与否。

如果你的笔记本电脑电池正常运行，那么问题的原因是错误的适配器。

有时，由于“H”的问题笔记本电脑适配器可能无法正常工作。

“轰”的问题指的“硬件”或“物理”问题。

如果有任何磨损，撕裂，裂缝或其他生理上的缺陷，在笔记本适配器变压器，它可能会造成问题。

适配器电缆磨损或撕裂，也可能是原因。

请记住，有可能是断电源适配器由于火灾的危险。

在这方面最好的解决办法是更换整个适配器。

你可以咨询在线电脑维修公司的技术支持。

有许多这样的服务供应商提供圆时钟援助，用于修复这些类型的问题，给计算机用户。

如果笔记本电脑适配器有一些故障，它可能无法充电的笔记本电池。

甚至，它可以减少电池的有效的电池寿命。

电涌创建一个错误的适配器可能会使电池充电不均，这也是非常有害的电池。

如果您发现该电池正在充电，但不能长期运行的面糊，它可能是电池故障的结果。

另一方面，如果你发现笔记本电脑的电池不充电，它是适配器出现故障的问题。

本文由电脑配置知识/原创贡献，装载的朋友保留出处，谢谢！。

联想笔记本电脑不充电怎么回事随着现代科技的发展，笔记本电脑已经成为了我们工作和生活中必不可少的工具之一。

然而，在使用联想笔记本电脑的过程中，有时候我们可能会遭遇到它无法充电的问题。

这对于需要长时间使用电脑的人来说无疑是个大问题。

那么，联想笔记本电脑不充电的原因有哪些呢？我们应该如何解决这个问题呢？在本文中，我将向您介绍联想笔记本电脑不充电的一些常见原因，并提供一些可能的解决方案。

一、电源适配器故障联想笔记本电脑无法充电的最常见原因之一是电源适配器故障。

电源适配器是将电源插座中的交流电转换为笔记本电脑所需的直流电的设备。

如果电源适配器损坏或出现故障，就无法为笔记本电脑供电，从而无法充电。

解决方案：1. 首先，确保电源适配器的插头正确插入电源插座，并确保插座正常工作。

您可以通过尝试插入其他设备来验证插座是否工作正常。

2. 检查电源适配器的线缆是否损坏或破裂。

如果是，您需要更换新的电源适配器。

建议使用原厂或经过认证的适配器进行更换。

3. 如果电源适配器未能解决问题，那么可能是适配器内部出现故障。

您可以尝试使用另一个适配器进行测试，如果问题得到解决，那么您需要购买一个新的适配器。

二、电池故障除了电源适配器故障外，电池故障也是导致联想笔记本电脑无法充电的原因之一。

在一些情况下，电池可能因为老化或损坏而无法为电脑提供足够的电力，导致无法充电。

解决方案：1. 首先，检查电池是否正确安装在笔记本电脑上。

有时候，电池可能意外松动或滑落，导致无法充电。

您可以尝试将电池重新插入并确保其安全牢固。

2. 如果电池安装正确但仍无法充电，那么可能是电池出现了问题。

您可以尝试将电池拔下来，然后使用电源适配器直接为电脑供电，如果电脑正常工作，则可以确定是电池故障。

需要更换新的电池。

三、电源管理设置问题有时候，联想笔记本电脑无法充电的原因可能与电源管理设置有关。

电源管理设置决定了电脑在不同状态下的能量消耗和电池充电情况。

解决方案：1. 打开电源管理设置，检查电源计划是否正确配置。

电脑电源⼯作原理及维修详解电脑电源维修教程开始我们要知道计算机开关电源的⼯作原理。

电源先将⾼电压交流电（220V）通过全桥⼆极管整流以后成为⾼电压的脉冲直流电，再经过电容滤波以后成为⾼压直流电。

此时，控制电路控制⼤功率开关三极管将⾼压直流电按照⼀定的⾼频频率分批送到⾼频变压器的初级。

接着，把从次级线圈输出的降压后的⾼频低压交流电通过整流滤波转换为能使电脑⼯作的低电压强电流的直流电。

其中，控制电路是必不可少的部分。

它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。

在计算机开关电源中，因为电源输⼊部分⼯作在⾼电压、⼤电流的状态下，故障率最⾼；还有就是输出直流部分的整流⼆极管、保护⼆极管、⼤功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。

通过对多台电源的维修，总结出了对付电源常见故障的⽅法。

⼀、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V⾼压电，⼈体⼀旦接触36V以上的电压就有⽣命危险。

因此，在有可能的条件下，尽量先检查⼀下在断电状态下有⽆明显的短路、元器件损坏故障。

⾸先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，⼀般来讲这是出现故障的主要原因；闻⼀下电源内部是否有糊味，检查是否有烧焦的元器件；问⼀下电源损坏的经过，是否对电源进⾏违规的操作，这⼀点对于维修任何设备都是必须的。

在初步检查以后，还要对电源进⾏更深⼊地检测。

⽤万⽤表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上；电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关三极管VT1、VT2击穿。

然后检查直流输出部分。

脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指⽰的应为该路的泄放电阻的阻值。

市场调研发现有些消费者买了笔记本电源适配器，发现笔记本电源适配器使用时较烫，笔记本电源适配器在使用时发热正常吗？笔记本电源适配器使用时发烫的原因是什么？笔记本电源适配器在使用时发热的原因及解决办法其实这是正常的，它要工作，要转换输出电，就会要消耗能量，就会有一部分变成热能!同时也要看你是否装上了电池，或者电池是否正常等等。

笔记本电源适配器其实是一个高精密、高效率的开关型稳压电源，其作用是把220v的交流市电转换为低压直流电，为笔记本电脑的正常工作提供稳定的电力，它甚至被称为笔记本电脑的“动力之源”。

笔记本电源适配器有关问题与解答。

如：1、问：为什么一模一样的机器，别人的笔记本电源适配器温温的，我的总是很烫?先不要怀疑你的笔记本电源适配器有问题，先看看你的本本在干什么，是不是像上面说的两块usb硬盘，cpu全速运转，硬盘疯狂读写，光驱全速读盘，同时给电池充电，大声放着音乐，屏幕亮度最大，无线网卡一直在侦测信号等等，善用电源管理，根据任务合理调整本本的工作状态是很重要的。

很多人不喜欢用电源管理，我甚至看到很多朋友在安装了电源管理软件之后不希望任何一种管理模式被启用，那还装他干什么?不会是只想看看电池还剩余百分之多少吧?2、问：我装着电池直插电源的时候笔记本电源适配器不太烫，但不装电池的时候一会就烫死了正常吗?为什么?我装着电池直插电源的时候电源适配器不太烫，但不装电池的时候一会就烫死了正常吗?为什么装电池的时候，笔记本电源适配器给电池充电，通过电池带动本本，电池是媒介。

把电池去掉之后。

就变成适配器直接启动本本。

充电和直插是不同概念的。

充电的时候你应该看看电池热不热? 这是属于正常的。

放心用吧。

我最近刚刚买了台笔记本电脑，我在用的时候发现笔记本电源适配器好烫啊可是我只用了30分钟左右就好烫啊请问是电脑问题还是都是这样的从理论上来说是正常的本身电源适配器就没有很好的散热功能，而他内部是一个超大的电感构成是电流传输的必经途径盒子是封闭的外加现在是夏天，如果你热度不超过你手的接受能力那都是正常的，相信我没有错，你电脑和电源适配器都正常本人自己从事笔记本维修已经多年了~~ 由于笔记本电源适配器的内部是一个工作在高电压、大电流状态下的开关电源，工作负荷比较重，而且是全封闭结构，外壳上没有散热孔，内部也无风扇来辅助散热，因而笔记本电源适配器在工作时内部温度都很高。

该电源适配器（型号为92P1107），输入电压为交流1OOV~240V市电；输出直流20V；最大输出功率有90W和65W两种。

其核心控制芯片为贴片式脉宽调制集成电路(3843)，该芯片内含振荡器、脉宽调制比较器、逻辑控制器；具有过流、欠压等保护控制功能；工作电压为7V～34V；最高工作频率可达500MHz；启动电流仅需1mA。

该芯片的各引脚功能如下：①脚是内部误差放大器的输出端。

②脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+进行比较，产生误差控制电压，控制脉冲宽度。

③脚为过流检测输入端，当该脚的电压高于1V时，禁止驱动脉冲的输出。

④脚为RT/CT定时电阻和电容的公共接入端，用于产生锯齿振荡波。

⑤脚为接地端。

⑥脚为脉宽调制信号输出端。

⑦脚为工作电压输入端(7V>Vi≤34V)。

⑧脚为内部基准电压（VREF=5V）输出端。

根据实物绘制了其电路原理图如附图所示。

经比较，两种输出功率的电原理图完全相同，只是过流保护电路取样电阻R20～R23的取值以及20V直流电压输出滤波电容C11及C12的容量有所不同。

v1.0 可编辑可修改一、整流滤波电路交流市电经1A保险管F1及电容C1进入整流电路，BD1全桥整流后，经主滤波电容C7滤波，在C7两端得到约300V的直流电压，作为适配器的工作电压。

该适配器的输入电路只有一个高频滤波电容C1进行简单的滤波处理，因此对外部电磁脉冲的抗干扰能力和防止自身的高频电磁信号向外辐射的能力较弱。

二、启动与稳压电路由整流滤波电路产生的300V电压：一路经开关变压器T1的初级①~②绕组加到功率开关管Q1(FS5KM)的漏极；另一路经启动电阻R3～R6并联串联后加到U1(3843)的⑦脚，作为主控制芯片(3843)的启动电压。

在电路加电的瞬间，300V直流电通过R3～R6对C8进行充电，当U1的⑦脚电压达到7V以上时，U1的⑧脚输出5V基准电压Vref，同时3843内部的振荡电路开始工作，其⑥脚开始输出脉宽调制信号，通过R17驱动功率开关管Q1工作于交替导通、截止的工作状态。

电源适配器原理
电源适配器是一种将交流电转换为直流电的设备，常见于各类电子设备中，如笔记本电脑、手机充电器等。

它的工作原理主要包括整流、滤波、稳压等过程。

电源适配器将输入的交流电通过整流电路转换为直流电。

交流电是周期性变化的电流，通常是50Hz或60Hz的电压。

在整流电路中，利用二极管等元件将交流电的负半周或正半周进行截取，使得输出的电流变为单向的直流电。

这样可以确保电子设备能够正常工作，因为大多数电子设备需要直流电来进行供电。

接着，经过整流后的直流电还会存在一些波动和杂音，为了消除这些干扰，电源适配器会进行滤波处理。

滤波电路通常采用电容器等元件，通过对电流进行滤波，可以使输出的电流更加稳定，减少波动和噪声，确保电子设备的正常运行。

电源适配器还需要进行稳压处理，以确保输出的电压稳定。

稳压电路通常采用稳压二极管、稳压管等元件，通过控制电流的大小来保持输出电压在设定范围内。

这样可以避免因电压波动过大而对电子设备造成损坏，同时也可以保证电子设备正常工作。

总的来说，电源适配器通过整流、滤波、稳压等过程，将输入的交流电转换为直流电，并确保输出的电流稳定，以供电子设备正常工作。

在日常生活中，电源适配器扮演着重要的角色，为我们的电子
设备提供稳定可靠的电源，让我们能够方便地使用各种电子设备。

笔记本电源适配器常见问题故障有什么？怎么解决？笔记本电源适配器是笔记本电脑正常工作的基础，如果笔记本电源适配器出现问题，电池就不能正常充电，接口还会出现接触不良的情况。

如果遇道这种情况要怎么搞定呢?下面小编给大家介绍一下笔记本电源适配器常见问题检测与解决方法。

一、笔记本电源适配器检测：1、首先可通过轻摇电源接头或电池，查看是否接触良好，如不正常，尝试重新安装电源适配器或电池。

可能出现的问题情况为电源接头变形或电池触点弹性下降。

2、如果电源或电池接头良好，可用万用表测电源适配器或电池的输出电压，主要查看输出电压是否稳定，以及实际输出电压值与电源标称电压是否吻合，如果输出不稳定或实际输出电压与产品标称相差悬殊，则需更换破坏的电源适配器或电池。

3、如以上检测步骤均显示正常，则可推断问题在笔记本电源板或主板上，此处需打开笔记本电脑外壳，并检查电源板与主板是否接触良好。

4、如果电源板和电池均接触良好，则用DIY普遍运用的替换法检查电源板是否正常，如不正常，更换即可。

5、如通过以上方式确认电源板、电池均正常，则可推断是笔记本主板或其他主部件破坏(如开机电路问题)，此时可维修或更换主板。

二、笔记本电源适配器问题的解决方法1、检查电源适配器指标灯，如果指示灯亮，一般认为从电源到适配器之间没有问题，必须保证是指示灯本身没坏。

2、检查电源适配器到电脑之间的有没有电。

这个可以通过笔记本的指示灯显示，有电源充到笔记本的时候，那个充电指示灯会亮。

否则不会亮。

或者找一个同品牌同型号的电源适配器替换试试。

3、观测电脑的指示灯变化。

如果你插上电源适配器后，你可以看到充电的指示灯是亮是灭，判断出电源适配器是否完好，如果接口有问题，一般可能里面线断了，电路板老化，焊接掉落等原因。

此称为虚焊现象。

这种情况只有叫专业人士修理了。

三、笔记本电源适配器常见问题：1、都是同样标称电压的电源，输出电流不一样，能不能用在同一台本本上?基本的原则是大标称电流的电源可以代替小标称电流的电源。
