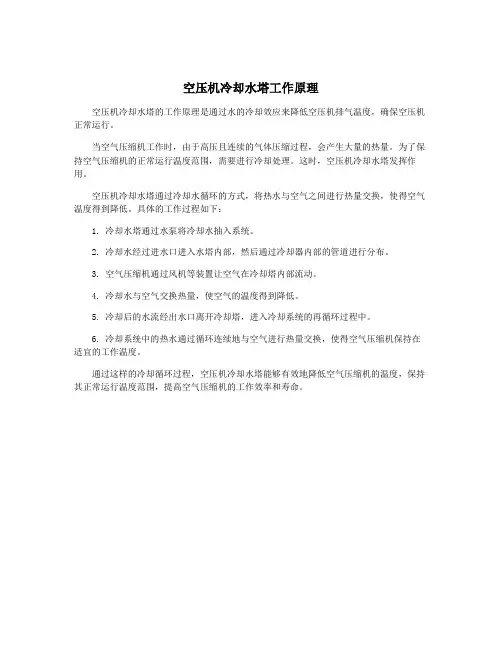

空压机冷却水塔工作原理
空压机冷却水塔的工作原理是通过水的冷却效应来降低空压机排气温度，确保空压机正常运行。
当空气压缩机工作时，由于高压且连续的气体压缩过程，会产生大量的热量。
为了保持空气压缩机的正常运行温度范围，需要进行冷却处理。
这时，空压机冷却水塔发挥作用。
空压机冷却水塔通过冷却水循环的方式，将热水与空气之间进行热量交换，使得空气温度得到降低。
具体的工作过程如下：
1. 冷却水塔通过水泵将冷却水抽入系统。
2. 冷却水经过进水口进入水塔内部，然后通过冷却器内部的管道进行分布。
3. 空气压缩机通过风机等装置让空气在冷却塔内部流动。
4. 冷却水与空气交换热量，使空气的温度得到降低。
5. 冷却后的水流经出水口离开冷却塔，进入冷却系统的再循环过程中。
6. 冷却系统中的热水通过循环连续地与空气进行热量交换，使得空气压缩机保持在适宜的工作温度。
通过这样的冷却循环过程，空压机冷却水塔能够有效地降低空气压缩机的温度，保持其正常运行温度范围，提高空气压缩机的工作效率和寿命。
空压机工作原理及结构介绍一、工作原理：当启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复直线运动。
当活塞由外止点向内止点开始移动时，气缸内侧活塞外侧处于低压状态，气体通过近期阀进入汽缸，当活塞由内止点向外止点移动时，进气阀关闭，气缸内的气体则被压缩而提高压力。
当压力超过排气阀外气体压力时，排气阀打开，开始排出压缩气体，当活塞到达外止点时排气完毕。
气体经过一级气缸压缩再经中间冷却器冷却后，进入二级缸，同样被压缩后进入储气罐，以备使用。
二、空压机的主要结构：1、压缩机构部分：由气缸、活塞、进排气阀等部件组成。
气缸体、气缸盖上各有四个气阀孔，两进两派。
2、传动机构部分：由皮带轮、曲轴、连杆、十字头等部分组成，通过传动机构将电动机传来的旋转运动变成往复直线运动。
3、密封部分：一、二级气缸密封各用一组填料组成，借助拉伸弹簧的预紧力和气体压力将密封圈和活塞杆抱合密封。
4、润滑系统部分：传动机构润滑系统包括油泵、过滤器、滤油器、压力表组成。
5、冷却部分：由冷却水管、中间冷却器、后冷却器组成。
冷却水由进水总管进入中间冷却器冷却，排出后冷却水分别进入一、二级气缸水腔内。
6、减荷阀和压力控制系统：减荷阀和压力控制系统控制压缩机排气压力在预先规定的范围内运转。
当储气罐中压力超过规定值时，压缩机就停止进气，使压缩机进入无负荷运转，以减少功率的消耗。
减荷阀为平衡式，借阀的启闭控制进气或停止进气，下部有一小活塞，小活塞腔与电磁阀、过虑减压阀连通，小活塞腔内为常压，当储气罐压力超过额定值时，压力控制系统动作(电磁阀进气接通)，气体进入小活塞腔，推动活塞上升压缩阀上之弹簧，将阀关闭，进气停止，当气压降低后压力控制系统动作（电磁阀进气断开），减荷阀自动打开，压缩机进入正常运转。
7、安全保护部分：分别有安全阀和电器保护组成。
安全阀是当排气压力超过规定值时自动打开将气体排出。

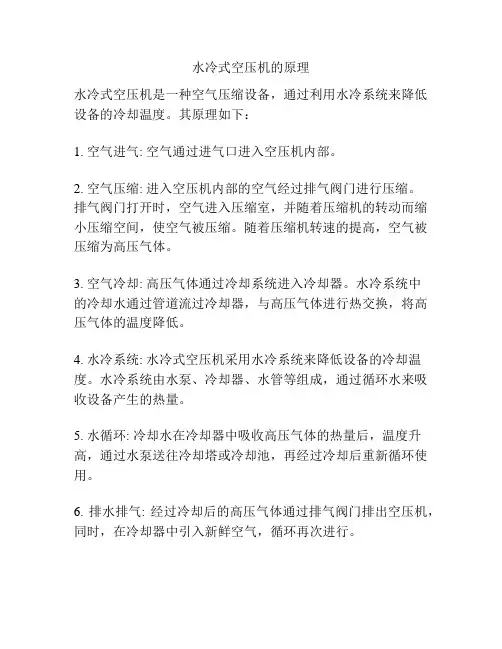

水冷式空压机的原理
水冷式空压机是一种空气压缩设备，通过利用水冷系统来降低设备的冷却温度。
其原理如下：
1. 空气进气: 空气通过进气口进入空压机内部。
2. 空气压缩: 进入空压机内部的空气经过排气阀门进行压缩。
排气阀门打开时，空气进入压缩室，并随着压缩机的转动而缩小压缩空间，使空气被压缩。
随着压缩机转速的提高，空气被压缩为高压气体。
3. 空气冷却: 高压气体通过冷却系统进入冷却器。
水冷系统中
的冷却水通过管道流过冷却器，与高压气体进行热交换，将高压气体的温度降低。
4. 水冷系统: 水冷式空压机采用水冷系统来降低设备的冷却温度。
水冷系统由水泵、冷却器、水管等组成，通过循环水来吸收设备产生的热量。
5. 水循环: 冷却水在冷却器中吸收高压气体的热量后，温度升高，通过水泵送往冷却塔或冷却池，再经过冷却后重新循环使用。
6. 排水排气: 经过冷却后的高压气体通过排气阀门排出空压机，同时，在冷却器中引入新鲜空气，循环再次进行。
总而言之，水冷式空压机通过水冷系统降低设备的冷却温度，提高设备的工作效率和使用寿命。

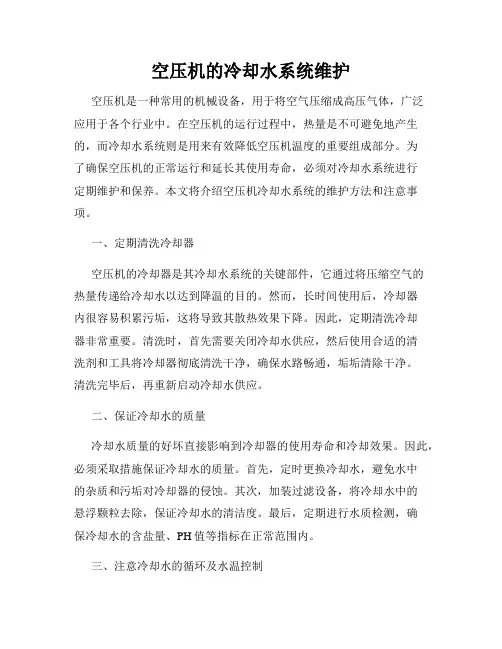

空压机的冷却水系统维护空压机是一种常用的机械设备，用于将空气压缩成高压气体，广泛应用于各个行业中。
在空压机的运行过程中，热量是不可避免地产生的，而冷却水系统则是用来有效降低空压机温度的重要组成部分。
为了确保空压机的正常运行和延长其使用寿命，必须对冷却水系统进行定期维护和保养。
本文将介绍空压机冷却水系统的维护方法和注意事项。
一、定期清洗冷却器空压机的冷却器是其冷却水系统的关键部件，它通过将压缩空气的热量传递给冷却水以达到降温的目的。
然而，长时间使用后，冷却器内很容易积累污垢，这将导致其散热效果下降。
因此，定期清洗冷却器非常重要。
清洗时，首先需要关闭冷却水供应，然后使用合适的清洗剂和工具将冷却器彻底清洗干净，确保水路畅通，垢垢清除干净。
清洗完毕后，再重新启动冷却水供应。
二、保证冷却水的质量冷却水质量的好坏直接影响到冷却器的使用寿命和冷却效果。
因此，必须采取措施保证冷却水的质量。
首先，定时更换冷却水，避免水中的杂质和污垢对冷却器的侵蚀。
其次，加装过滤设备，将冷却水中的悬浮颗粒去除，保证冷却水的清洁度。
最后，定期进行水质检测，确保冷却水的含盐量、PH值等指标在正常范围内。
三、注意冷却水的循环及水温控制冷却水系统的正常循环对于保持空压机的正常工作非常重要。
在冷却水系统中，水泵起到循环和输送冷却水的作用，因此必须保持水泵的正常运行。
要定期检查水泵的工作状态，如发现异常，应及时进行修理或更换。
此外，还应定时检查冷却水系统的压力、流量等参数，确保冷却水的循环正常。
另外，要注意控制冷却水的温度，避免温度过高或过低对空压机的影响。
四、防止冷却水泄漏冷却水泄漏是冷却水系统常见的问题之一，不仅会导致冷却效果下降，还可能对设备造成损坏。
因此，必须采取措施预防和修复冷却水泄漏。
首先，定期检查冷却水管道和连接部件是否存在漏水现象，如发现漏水，应及时进行修理或更换密封件。
其次，进行冷却水系统的压力测试，确保系统密封性良好。
最后，加强对冷却水系统的日常巡检，及时发现并解决潜在的泄漏问题。
寿力空气压缩机组安全操作规程一. 客观的：规范操作，确保空气压缩系统的安全正常启动和作用，保障车间生产顺利进行。
二．适用范围：空压机房团队负责人和操作员。
三. 工作内容：3.1 启动前检查：3.1.1冷却循环水系统：打开油冷却水、气冷却水管路，检查是否有泄漏，水压是否正常。
3.1.2仪表气系统：打开仪表空气，调整油箱的真空度—1～—2Kpa。
3.1.3电气系统：合上动力柜的断路器，为控制柜和启动柜供电，确认控制板[2PDT]键处于[自给]（上）位置，并按NFB→CP1→CP2→CP3次序合上开关。
3.1.4打开排气管路阀门，检查并确认排气管正常。
3.1.5确认紧急停止按钮处于弹出位置，油位符合要求。
3.2开始准备：3.2.1在操作模式下选择“本地”模式3.2.2按“开始准备开始”按钮，进入开始准备，检查油路是否漏油，油位是否符合要求。
3.2.3操作准备完成时，对应的“开始准备结束待机”灯会变亮，表示“开始准备”已经完成，可以启动。
3.2.4检查显示屏的待机开始准备屏，即按下“强制卸载”，再按“▲”，确认机器处于“无负”状态。
3.2.5按“作用”按钮，机器将启动。
3.2.6如原有供气压力低于0.3Mpa,应手动操作关闭放空阀，待压力上升至0.3Mpa以上，放开放空阀，排气阀进入自动调节状态。
3.2.7按“强制卸载”按钮，机器开始加载，向管网供气。
3.2.8待机器运转稳定，电流显示正常后，辅助油泵自动停止。
3.3作用：3.3.1将冷却器排水旁通阀微开，检查冷却器排水情况，当机器正常运转时，关闭旁通，注意自动排水器是否工作正常。
3.3.2调整冷却水回流阀，使油温符合要求；调节射流阀，使油箱负压符合要求。
3.3.3作用中应按时检查各项参数并进行记录。
3.3.4机器运行期间发现异常情况或工艺需求，可以按“强制卸载”按钮进行卸载而不一定停机，此时机器处于空转状态，不向管网供气，需要恢复时再进行加载。
3.4关闭：3.4.1按“强制卸载”按钮，压缩机关闭进气阀，打开放空阀，不向系统供气。
空压机冷却水流程-概述说明以及解释1.引言1.1 概述概述部分：空压机冷却水流程是空压机正常运行所必需的关键流程之一。
空压机在工作过程中会产生大量的热量，如果不及时冷却就会导致设备过热甚至损坏。
因此，冷却水流程的设计和运行对于空压机的工作效率和寿命具有重要影响。
本文将详细介绍空压机冷却水流程的作用、流程结构以及对未来的展望。
首先，我们将探讨空压机冷却水的作用，包括降低空压机温度、保证设备的正常运行和延长设备的使用寿命等方面。
然后，我们将介绍空压机冷却水的流程，包括冷却水的供给、循环和排放等环节。
在结论部分，我们将总结空压机冷却水的重要性，并展望未来空压机冷却水流程的发展方向。
通过深入理解和研究空压机冷却水流程，可以帮助我们更好地了解空压机的工作原理和热管理技术，从而优化设备的性能和效率。
此外，随着技术的不断进步和环保意识的增强，未来空压机冷却水流程可能会引入更加高效和环保的技术和方法。
因此，对于空压机冷却水流程的研究和发展具有重要的意义。
在接下来的章节中，我们将逐一探讨上述内容，并给出相应的解析和建议。
通过本文的阐述，读者将更全面地了解空压机冷却水流程的重要性和运行原理，并对未来的发展趋势有一定的预测和展望。
1.2 文章结构文章结构部分的内容应该是对整篇文章的结构进行简要介绍和概述。
它应该包括各个章节的标题以及它们的主要内容。
在本文中，文章结构可按照以下方式介绍：本文的结构包括三个主要部分：引言、正文和结论。
在引言部分，我们将概述整篇文章的内容。
首先，我们简要介绍了空压机冷却水的概念和作用。
接着，我们描述了整篇文章的结构和各部分的主要内容。
最后，我们明确了本文的目的，即探讨空压机冷却水流程以及其在工业生产中的重要性。
在正文部分，我们将详细讨论空压机冷却水的作用和流程。
首先，我们介绍了空压机冷却水的作用，包括降低温度、提高效率和延长使用寿命等方面的重要性。
然后，我们详细描述了空压机冷却水的流程，包括水的进入、循环和排出的过程以及相关设备的运行原理和要点。

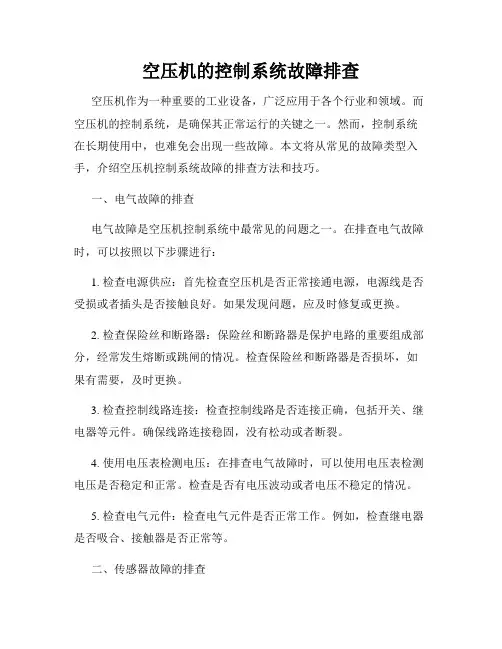

空压机的控制系统故障排查空压机作为一种重要的工业设备，广泛应用于各个行业和领域。
而空压机的控制系统，是确保其正常运行的关键之一。
然而，控制系统在长期使用中，也难免会出现一些故障。
本文将从常见的故障类型入手，介绍空压机控制系统故障的排查方法和技巧。
一、电气故障的排查电气故障是空压机控制系统中最常见的问题之一。
在排查电气故障时，可以按照以下步骤进行：1. 检查电源供应：首先检查空压机是否正常接通电源，电源线是否受损或者插头是否接触良好。
如果发现问题，应及时修复或更换。
2. 检查保险丝和断路器：保险丝和断路器是保护电路的重要组成部分，经常发生熔断或跳闸的情况。
检查保险丝和断路器是否损坏，如果有需要，及时更换。
3. 检查控制线路连接：检查控制线路是否连接正确，包括开关、继电器等元件。
确保线路连接稳固，没有松动或者断裂。
4. 使用电压表检测电压：在排查电气故障时，可以使用电压表检测电压是否稳定和正常。
检查是否有电压波动或者电压不稳定的情况。
5. 检查电气元件：检查电气元件是否正常工作。
例如，检查继电器是否吸合、接触器是否正常等。
二、传感器故障的排查传感器是空压机控制系统中的重要组成部分，负责监测和感知各种参数。
一旦传感器出现故障，可能会导致控制系统功能失效。
为了排查传感器故障，可以采取以下方法：1. 观察指示灯和显示屏：通过观察空压机控制面板上的指示灯和显示屏，判断传感器是否正常工作。
如果指示灯不亮或者显示屏显示异常，可能是传感器损坏的迹象之一。
2. 检查传感器电缆：检查传感器的连线和电缆是否损坏或松动。
如果发现电缆断裂或者接头不稳的情况，可以尝试重新连接或者更换电缆。
3. 使用测试仪器检测传感器输出：使用多用途测试仪等测试仪器，来检测传感器的输出信号是否正常。
比如，通过测试仪器检测压力传感器的输出电压是否符合规定范围。
4. 清洁传感器：有时候，传感器可能会因为灰尘或者污染物堵塞而导致故障。
在排查传感器故障时，可以首先尝试清洁传感器，并确保其表面干净。

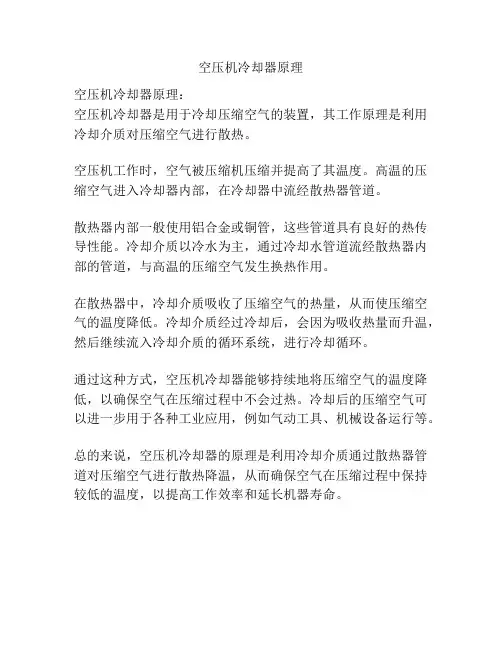

空压机冷却器原理
空压机冷却器原理：
空压机冷却器是用于冷却压缩空气的装置，其工作原理是利用冷却介质对压缩空气进行散热。
空压机工作时，空气被压缩机压缩并提高了其温度。
高温的压缩空气进入冷却器内部，在冷却器中流经散热器管道。
散热器内部一般使用铝合金或铜管，这些管道具有良好的热传导性能。
冷却介质以冷水为主，通过冷却水管道流经散热器内部的管道，与高温的压缩空气发生换热作用。
在散热器中，冷却介质吸收了压缩空气的热量，从而使压缩空气的温度降低。
冷却介质经过冷却后，会因为吸收热量而升温，然后继续流入冷却介质的循环系统，进行冷却循环。
通过这种方式，空压机冷却器能够持续地将压缩空气的温度降低，以确保空气在压缩过程中不会过热。
冷却后的压缩空气可以进一步用于各种工业应用，例如气动工具、机械设备运行等。
总的来说，空压机冷却器的原理是利用冷却介质通过散热器管道对压缩空气进行散热降温，从而确保空气在压缩过程中保持较低的温度，以提高工作效率和延长机器寿命。
空压机工作原理空压机是一种将气体压缩并储存起来的设备，它通过压缩空气来产生高压气体，供给工业生产和其他应用领域使用。
空压机的工作原理是将大量空气吸入，然后通过压缩机将其压缩到较高的压力，并将压缩空气储存在储气罐中，以供后续使用。
空压机主要由压缩机、电动机、冷却系统、控制系统和储气罐组成。
下面将详细介绍空压机的工作原理：1. 压缩机工作原理：压缩机是空压机的核心部件，它通过一系列的工作过程将气体压缩。
常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。
- 活塞式压缩机：活塞在气缸内做往复运动，通过气缸内的吸气阀将空气吸入，然后压缩气体并通过排气阀排出。
- 螺杆式压缩机：两个螺杆在旋转时将空气吸入，然后通过螺杆的运动将气体压缩，并通过出口排出。
- 离心式压缩机：通过离心力将空气吸入，并通过高速旋转的离心轮叶片将气体压缩，并通过出口排出。
2. 电动机工作原理：电动机是空压机的动力源，它将电能转换为机械能，驱动压缩机进行工作。
电动机通过电磁感应原理产生转矩，使压缩机的转子旋转，从而实现气体的压缩。
3. 冷却系统工作原理：在压缩过程中，由于气体被压缩会产生热量，因此需要冷却系统来降低温度，以保证空压机的正常运行。
常见的冷却方式包括空气冷却和水冷却。
- 空气冷却：通过风扇将空气送入冷却器，使压缩机产生的热量通过冷却器散发到空气中，从而降低温度。
- 水冷却：通过水冷却器将冷却水循环流动，将压缩机产生的热量传导到水中，然后通过水冷却器散热，以降低温度。
4. 控制系统工作原理：控制系统用于监测和控制空压机的运行状态，以保证其安全和高效运行。
控制系统通常包括压力开关、温度传感器、润滑系统和自动控制器等。
- 压力开关：监测储气罐内的压力，当压力低于设定值时，自动启动压缩机进行工作，当压力达到设定值时，自动住手压缩机。
- 温度传感器：监测空压机的温度，当温度过高时，自动启动冷却系统进行降温。
- 润滑系统：为压缩机的运转提供润滑油，减少磨损和磨擦，延长空压机的使用寿命。
水冷式空压机工作原理
水冷式空压机是一种利用水冷方式进行冷却的空气压缩机。
其工作原理如下：
1. 进气阶段：空气通过进气口进入空压机，进入压缩室。
2. 压缩阶段：在压缩室中，空气被压缩机的活塞或旋转机构压缩。
压缩过程中，空气的体积减小，从而使其压力增加。
3. 冷却阶段：与一般的空压机不同，水冷式空压机采用水冷方式对压缩空气进行冷却。
冷却的过程中，压缩空气中的热量被传递给冷却水，使其温度下降。
4. 出气阶段：经过冷却的空气通过排气口排出机内，进入空气管道或气缸中供给使用。
5. 水冷系统：水冷式空压机会通过管路将冷却水引入机器内部，以有效地冷却压缩空气。
冷却水在吸收热量后，通过水泵循环进一步冷却。
总结起来，水冷式空压机的工作原理是通过压缩空气的同时采用水冷方式对其进行冷却，以提高工作效率，并有效降低温度。
同时，水冷系统能够保持系统稳定运行，延长设备寿命。
空压机的冷却系统检修与保养空压机是一种广泛使用的工业设备，用于产生高压气体。
其中的冷却系统是空压机正常运行的关键组成部分。
本文将介绍空压机的冷却系统的检修与保养方法。
一、冷却系统的工作原理空压机的冷却系统主要通过循环冷却水来降低压缩空气的温度。
冷却水从冷却塔中吸取热量，然后通过热交换器与压缩空气进行热交换，冷却空气并提高冷却水的温度，最后再回到冷却塔中进行循环。
二、冷却系统的常见问题及解决方法1. 冷却水流量异常当冷却水流量异常时，会导致压缩空气温度升高，进而影响空压机的正常运行。
此时，需要检查冷却水泵是否正常运转，是否存在水泵堵塞或漏水的情况，并及时进行清洗或修复。
2. 冷却塔堵塞冷却塔在长期使用后容易积累污垢，导致散热效果降低。
为了避免冷却塔的堵塞情况，应定期进行清洗，特别是在春夏季节，因为此时容易受到花粉等异物的影响。
3. 温度控制失效冷却系统的温度控制装置如出现故障，会导致冷却水温度过高或过低，进而影响空压机的正常工作。
在这种情况下，需要检查温度传感器、温度控制器和电控阀门等元件是否正常工作，并及时修复或更换。
三、冷却系统的保养方法1. 定期更换冷却水冷却水作为冷却系统的重要组成部分，需要定期更换。
一般情况下，每隔3个月或按使用情况而定，应更换冷却水，并清除冷却塔中的污垢，以保证冷却效果。
2. 清洗冷却塔和冷凝器冷却塔和冷凝器在使用一段时间后，会积累较多的污垢，影响散热效果。
因此，每年至少进行一次冷却塔和冷凝器的清洗，以确保其畅通和高效运行。
3. 检查冷却水泵和风扇冷却水泵和风扇是冷却系统中关键的驱动装置，需要定期检查其运行状态。
检查时应注意是否存在异响、漏水、卡阻等问题，以及风扇叶片是否完好，确保其正常运转。
4. 检查温度控制器和传感器温度控制器和传感器是冷却系统稳定工作的重要设备。
定期检查其灵敏度和准确性，确保温度控制正常，及时发现并排除故障。
四、结语空压机的冷却系统是其正常运行的重要组成部分，对整个设备的性能和寿命都有重要影响。
空气压缩机：空气压缩机是一种用以压缩气体的设备。
空气压缩机与水泵构造类似。
大多数空气压缩机是往复活塞式，旋转叶片或旋转螺杆。
离心式压缩机是非常大的应用程序。
组成结构：1：油循环系统在启动前，首先启动油泵控制系统，油泵控制系统启动后保证空压机各润滑部件润滑良好，同时油泵控制系统可通过内置的温控阀来调节内部油压和油温，以满足系统需要。
2：气路循环系统压缩机工作时，空气经过自洁式空气过滤器被吸入，通过PLC 自动清洗过滤器，空气在经过进口导叶自动调节后进入一级压缩，经一级压缩后的气体温度较高，然后进入中间冷却器进行冷却(水走管内，气走管外，中冷器的水流量要求为110m/h)之后进入二级压缩系统，为避免系统中的气体倒入压缩腔内(避免带压起动)在压缩机的排气管道安装有一只悬挂全启式止回阀，压缩机排出的气体推开止回阀进入排气消声器，然后进入一级后冷器，二级后冷器，再进入排气主管道。
3：水路循环系统冷却水通过管道进入空压机中间冷却器对一级压缩排出的气体进行冷却降温，再进入后冷器对排气进行冷却，另一路冷却水进水管道经过主电机上部的两组换热器冷却电机绕组，还有一路对油冷却器进行冷却。
4：配电系统空压机为2000kW高压电机(10kV)采用全压启动，控制柜为户内交流、金属铠装抽出式开关设备，开关设备由固定的柜体和可抽出部件即手车两大部分组成，实现控制、保护、监测的目的，具有“五防”功能。
5：屏保护系统中央信号装置分为事故信号和预告信号两种。
事故信号的主要任务是在断路器事故跳闸时，能及时地发出音响信号，并使相应的断路器灯光位置信号闪光。
预告信号的主要任务是在运行设备发生异常现象时，瞬时或延时发出音响信号，并使光字牌显示出异常现象的内容。
6：直流电源系统PZ32系列全自动免维护铅酸蓄电池直流电源成套设备，由充电装置屏，直流馈电屏和蓄电池组成，具有自动稳流，自动稳压，自动调压等功能，为中央信号屏和高压控制系统提供电源。
7：DTC控制系统DTC控制屏是空压机的“大脑”，各类现场传感器的数值，最终汇总至DTC控制屏，在DTC控制屏上显示各类运行参数，并监视空压机各部分的运行状态，当某些参数超出允许范围时，DTC会发出相应的报警或自动使空压机停机。
空压机水冷却器原理空压机水冷却器是一种常见的冷却设备，用于降低空压机排气温度，保证空压机的正常运行。
本文将介绍空压机水冷却器的工作原理及其在空压机中的作用。
一、空压机水冷却器的工作原理空压机水冷却器通过水的流动，将空压机排气中的热量传递给水，从而达到降低空压机排气温度的目的。
具体来说，空压机水冷却器主要通过以下几个步骤实现：1. 冷却水流入：冷却水从冷却水入口进入水冷却器。
2. 空气流动：空气从空压机排气管流入水冷却器。
3. 空气冷却：空气在水冷却器内部与冷却水进行热交换，热量从空气传递给冷却水。
4. 冷却水流出：冷却水从水冷却器的出口流出。
通过以上步骤，空压机水冷却器能够有效地将空压机排气中的热量转移到冷却水中，从而实现空压机排气温度的降低。
二、空压机水冷却器在空压机中的作用空压机水冷却器在空压机中起到了重要的作用，具体表现在以下几个方面：1. 降低排气温度：空压机在工作过程中会产生大量的热量，如果排气温度过高，不仅会影响空压机的正常运行，还会对设备造成损害。
空压机水冷却器通过冷却水的流动，有效地降低了空压机排气温度，保证了空压机的正常运行。
2. 提高工作效率：空压机在高温环境下工作，容易出现故障和损坏。
通过使用水冷却器，可以将排气温度降低到较低的水平，减少了空压机的故障率，提高了工作效率。
3. 延长使用寿命：空压机水冷却器能够降低排气温度，减少了机械部件的磨损和热膨胀，从而延长了空压机的使用寿命。
4. 节约能源：空压机水冷却器通过冷却水的循环利用，可以节约能源。
冷却水在冷却过程中吸收了热量，可以通过其他设备或系统进行再利用，从而降低了能源的消耗。
空压机水冷却器通过冷却水的流动，将空压机排气中的热量传递给水，降低空压机排气温度，保证了空压机的正常运行。
空压机水冷却器在降低排气温度、提高工作效率、延长使用寿命和节约能源等方面发挥着重要的作用。
在使用空压机时，应合理选择和使用水冷却器，以确保空压机的正常运行和高效工作。
成都地铁6号线电客车空压机组成及控制逻辑浅析摘要成都地铁6号线车辆采用活塞式空压机，两端Tc车各一台，文章通过了解空压机的组成以及控制逻辑，分析其控制逻辑及硬件故障原因，采取有效措施解决故障，提升检修质量，保证地铁车辆安全运营。
关键词成都地铁；地铁车辆；空压机；控制逻辑1引言随着我国经济不断发展，各城市轨道交通飞速建设，成都地铁也在不断发展，目前已有运营线路12条，制动系统又是地铁线路的重要系统，而空压机扮又演着制动系统中的一个重要角色，制动系统大多数功能的实现离不开空压机，如果空压机出现故障，将会导致制动无法正常施加与缓解，同时影响列车空簧等供风，从而影响列车平衡性及乘客舒适性。
空压机的重要性要求车辆人员对空压机的控制逻辑及故障检修要有深入的了解，在出现问题时能及时处理，保证地铁车辆平稳、安全运营。
2地铁空压机的分类及组成成都地铁目前已有线路空压机类型有活塞式和螺杆式两种，6号线地铁车辆为8节编组，编组形式为：=Tc1*Mp1*M1*Mp3*M3*M2*Mp2*Tc2=，采用HS20-10型活塞式空压机，两端Tc车各一台，具有小型轻量、噪声低、振动低、维护少等优点。
2.1HS20-10型活塞式空压机该空压机采用往复式2级压缩机方式，由电机部与空气压缩机部组成，驱动方式为异步电动机驱动，旋转速度1420r/min，变位容积1754L/min，排出压力最高885kPa。
空气压缩机和电机通过法兰结合成一体，通过置于内部的橡胶联轴节进行动力传递的结构，压缩机和电机采用了利用凹槽安装的方式，从而不需抽出机芯，在车体上安装时，在压缩机机体上的由螺栓固定的吊架2处和电机侧吊架2处，计4处上，分别安装V形防振橡胶，并将其通过吊架座固定到车体上，呈4点支撑构造。
通向车体侧的振动，由于防振橡胶而大幅减轻，乘坐舒适度亦得到改善。
图1 HS20-10 电动空气压缩机装置2.2风源系统工作方式空气压缩机通过空压机启动装置控制空气压缩机启停，大气中的空气通过压缩机进入干燥装置，空气压缩机送出的压缩空气经过二次冷却器被冷却，将水分从压缩空气中分离并变为冷凝水。
