单相正弦交流电路的基本知识剖析

单相正弦交流电路复习资料单相正弦交流电路复习资料在我们日常生活中，电力是不可或缺的资源。

而电力的传输和使用离不开电路的支持。

其中，单相正弦交流电路是最常见和基础的一种电路形式。

本文将对单相正弦交流电路进行复习和总结，帮助读者更好地理解和应用这一电路。

一、基本概念1. 交流电和直流电的区别交流电指的是电流方向和大小随时间变化的电流形式。

而直流电则是电流方向和大小保持不变的电流形式。

在单相正弦交流电路中，电流和电压都是交流的。

2. 正弦波的特点正弦波是一种周期性变化的波形，具有以下特点：- 幅值：波峰和波谷的最大偏离值，表示电压或电流的大小。

- 周期：波形重复出现的时间间隔。

- 频率：单位时间内波形重复出现的次数，与周期的倒数成正比。

- 相位：波形相对于某一参考点的位置，用角度表示。

3. 交流电路中的元件单相正弦交流电路由电源、负载和连接二者的导线组成。

其中，电源提供电能，负载是电能的消耗者。

二、基本电路1. 电阻电路电阻电路是最简单的单相正弦交流电路形式。

其中，电流和电压的关系由欧姆定律决定：电压等于电流乘以电阻。

2. 电感电路电感电路中，电感线圈是主要元件。

电感线圈的特点是：当电流变化时，产生感应电动势，抵抗电流的变化。

因此，电感电路中电流和电压之间存在相位差。

3. 电容电路电容电路中，电容器是主要元件。

电容器的特点是：可以存储电荷，当电压变化时，释放或吸收电荷。

因此，电容电路中电流和电压之间存在相位差。

三、复杂电路1. 串联电路串联电路是将多个电阻、电感或电容依次连接起来的电路形式。

在串联电路中，总电压等于各个元件电压之和，总电流相等。

2. 并联电路并联电路是将多个电阻、电感或电容同时连接在一起的电路形式。

在并联电路中，总电流等于各个元件电流之和，总电压相等。

3. RC、RL和RLC电路RC电路由电阻和电容组成，RL电路由电阻和电感组成，RLC电路由电阻、电感和电容组成。

这些电路在实际应用中具有重要作用，可以用于滤波、调节电压和频率等。

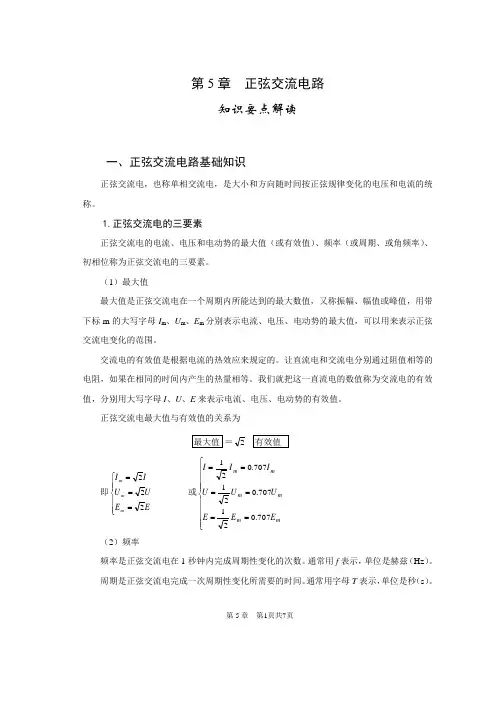

第5章 第1页共7页第5章 正弦交流电路知识要点解读一、正弦交流电路基础知识正弦交流电，也称单相交流电，是大小和方向随时间按正弦规律变化的电压和电流的统称。

1.正弦交流电的三要素正弦交流电的电流、电压和电动势的最大值（或有效值）、频率（或周期、或角频率）、初相位称为正弦交流电的三要素。

（1）最大值最大值是正弦交流电在一个周期内所能达到的最大数值，又称振幅、幅值或峰值，用带下标m 的大写字母I m 、U m 、E m 分别表示电流、电压、电动势的最大值，可以用来表示正弦交流电变化的范围。

交流电的有效值是根据电流的热效应来规定的。

让直流电和交流电分别通过阻值相等的电阻，如果在相同的时间内产生的热量相等。

我们就把这一直流电的数值称为交流电的有效值，分别用大写字母I 、U 、E 来表示电流、电压、电动势的有效值。

正弦交流电最大值与有效值的关系为2即⎪⎪⎩⎪⎪⎨⎧===E E U U I I m m m 222 或⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧======mm m m m m E E E U U U I I I 707.021707.021707.021 （2）频率频率是正弦交流电在1秒钟内完成周期性变化的次数。

通常用f 表示，单位是赫兹（Hz ）。

周期是正弦交流电完成一次周期性变化所需要的时间。

通常用字母T 表示，单位是秒（s ）。

第5章 第2页共7页角频率是正弦交流电在1秒钟内变化的电角度。

通常用字母ω表示，单位是弧度/秒（rad/s ）。

角频率与周期、频率之间的关系为ω＝2πf ＝Tπ2 f ＝T1（3）初相位初相位是t ＝0时的相位，简称初相，用字母φ0表示。

初相位反映正弦交流电的计时起点。

单位为弧度，但工程习惯上以度为单位，变化范围一般为－π＜φ0≤π。

相位，也称相角，即ωt+φ0，它决定了正弦交流电的变化趋势。

相位差是两个交流电的相位之差，用Δφ表示。

如果正弦交流电的频率相同，则相位差等于初相位之差，即Δφ＝（ωt+φ01）－（ωt+φ02）＝φ01－φ02在实际应用中，规定相位差的范围一般为－π＜Δφ≤π。

单相正弦交流电路所谓正弦交流电路，是指含有正弦电源（激励）而且电路中各部分所产生的电压和电流（响应）均按正弦规律变化的电路。

2.1正弦电压和电流等物理量，常通称为正弦量。

正弦量的特征表现在变化的快慢，大小以及初始值三个方面，而他们分别由频率（或周期），幅值（或有效值）和初相位来确定，所以频率，幅值和初相位就称为确定正弦量的三要素。

2.1.1 周期与频率正弦量变化一次所需的时间（秒）称为周期T。

每秒内变化的次数称为频率，它的单位是[赫兹]（Hz）。

频率是周期的倒数，即频率还可以用角频率ω来表示，因为一周期内经历了2幅度，所以角频率为2.1.2 相位、初相和相位差正弦量也可用下式表示为：上式中的角度称为正弦量的相位角或相位。

T＝0时的相位角称为初相位角或初相位。

两个同频率正弦量的相位角之差或初相位之差，称为相位角差或相位差，用表示。

由图示的正弦波可见，因为u和i的初相位（不同相），所以它们的变化步调是不一致的，即不是同时达到正的幅值或零值。

图中，所以u较i先达到正的幅值。

这时我们说，在相位上u比I超前角，或者说i比u滞后角。

2.1.3 振幅与有效值正弦量在任一瞬间的值称为瞬时值，用小写字母表示，如i，u，e分别表示电流，电压和电动势的瞬时值。

瞬时值中最大的值称为幅值或最大值，用带下标m 的大写字母表示，如I，U及E分别表示电流，电压及电动势的幅值。

mmm某一周期电流I通过电阻R（譬如电阻炉）在一个周期内产生的热量，和另一个直流I通过同样大小的电阻在相等的时间内产生的热量相等，那么这个周期性变化的电流I的有效值在数值上就等于这个直流I。

也就有：2.2 正弦交流电的向量表示法设有一正弦电压u=Um sin(ωt+φ），其波形如下图所示，左边是一旋转有向线段A，在直角坐标系中。

有向线段的长度代表正弦量的幅值Um，它的初始位置（t ＝0时的位置）与横轴正方向的夹角等于争先量的初相位φ，并且以正弦量的角频率ω作逆时针方向旋转。

单相正弦交流电路的基本知识本章的学习重点：● 正弦交流电路的基本概念；● 正弦量有效值的概念和定义，有效值与最大值之间的数量关系；● 三大基本电路元件在正弦交流电路中的伏安关系及功率和能量问题。

3．1 正弦交流电路的基本概念1、学习指导（1）正弦量的三要素正弦量随时间变化、对应每一时刻的数值称为瞬时值，正弦量的瞬时值表示形式一般为解析式或波形图。

正弦量的最大值反映了正弦量振荡的正向最高点，也称为振幅。

正弦量的最大值和瞬时值都不能正确反映它的作功能力，因此引入有效值的概念：与一个交流电热效应相同的直流电的数值定义为这个交流电的有效值。

正弦交流电的有效值与它的最大值之间具有确定的数量关系，即I I 2m 。

周期是指正弦量变化一个循环所需要的时间；频率指正弦量一秒钟内所变化的周数；角频率则指正弦量一秒钟经历的弧度数，周期、频率和角频率从不同的角度反映了同一个问题：正弦量随时间变化的快慢程度。

相位是正弦量随时间变化的电角度，是时间的函数；初相则是对应t=0时刻的相位，初相确定了正弦计时始的位置。

正弦量的最大值（或有效值）称为它的第一要素，第一要素反映了正弦量的作功能力；角频率（或频率、周期）为正弦量的第二要素，第二要素指出了正弦量随时间变化的快慢程度；初相是正弦量的第三要素，瞎经确定了正弦量计时始的位置。

一个正弦量，只要明确了它的三要素，则这个正弦量就是唯一地、确定的。

因此，表达一个正弦量时，也只须表达出其三要素即可。

解析式和波形图都能很好地表达正弦量的三要素，因此它们是正弦量的表示方法。

（2）相位差相位差指的是两个同频率正弦量之间的相位之差，由于同频率正弦量之间的相位之差实际上就等于它们的初相之差，因此相位差就是两个同频率正弦量的初相之差。

注意：不同频率的正弦量之间是没有相位差的概念而言的。

相位差的概念中牵扯到超前、滞后、同相、反相、正交等术语，要求能够正确理解，要注意超前、滞后的概念中相位差不得超过±180°；同相即两个同频率的正弦量初相相同；反相表示两个同频率正弦量相位相差180°，注意180°在解析式中相当于等号后面的负号；正交表示两个同频率正弦量之间的相位差是90°。

单相交流电路之正弦交流电一、正弦交流电的三要素正弦交流电是指其数值大小、方向都按正弦的规律周而复始循环变化的电势电压与电流。

要完全掌握正弦交流电，必须掌握交流电的三要素，数值、频率和角频率，相位关系，正弦交流电的三要素是极大值（或有效值）、频率（或角频率）及相位（或初相位）。

1.正弦交流电的数值1）瞬时值正弦交流电在变化过程中，任意确定时刻t的数值，称为正弦交流电的瞬时值，如图 2 - 15 中的e₁。

瞬时值用小写符号表示，如i、e、u等。

2）最大值正弦交流电的最大值又称极大值,振幅值也可称为极值，是指在变化过程中，正弦交流电出现的最大瞬时值，用符号Eₘ（图 2 - 15）、Iₘ、Uₘ表示。

3）有效值正弦交流电的有效值是衡量它发热做功的一个基本量。

就是说，交流电流和直流电流分别通过同一电阻，如果经过相同时间产生同样热量，则交流电流的有效值等于直流电流的大小。

因此，定义正弦交流电的有效值是从发热做功方面与直流等效的值称为交流电的有效值，从数学角度，它又可以称为方均根值。

有效值用大写符号表示，如E、I、U。

正弦交流电的瞬时值，可以用数学解析式表达，即u=Uₘsin(ωt+φ)正弦交流电的有效值与极大值的关系为或实际上，交流电路的分析与计算过程中，主要用交流电的有效值，例如，电器铭牌上标定的电压、电流，仪表（电流表、电压表）测量的指示值以及计算电路的电压、电流等都是有效值。

2.频率和角频率1）频率和周期（1）频率:是指正弦交流电单位时间（s）内循环变化的次数，用符号f表示，单位为赫兹(Hz).-般50Hz.、60Hz称为工频交流电。

(2)周期:是指正弦交流电每循环一次所经历的时间(s),即正弦交流电从0值到极大值再到0值再变化到负的最大值然后回到0值的过程所经历的时间称,用符号T表示，单位为秒(s)。

频率与周期的关系为f=1/T2) 角频率角频率是指正弦交流电每秒循环变化所经历的弧度(这里指角度)，用符号ω表示，单位是弧度/秒(red/s)。

单相交流电路知识讲义什么是单相交流电路单相交流电路是指由单相交流电源供电的电路。

在单相交流电路中，电流和电压的方向是随时间变化的，呈现出正弦波形。

单相交流电路的元件单相交流电路由以下几个根本元件构成：1.电源：单相交流电路的电源一般为交流发电机，它产生的电压呈正弦波形，频率通常为50Hz或60Hz。

2.电阻：电阻是电流通过时产生的阻碍，用来消耗电能。

电阻的阻值单位为欧姆〔Ω〕。

3.电感：电感是由线圈构成的元件，当电流通过时，会产生磁场。

电感的单位为亨利〔H〕。

4.电容：电容是由两个导体之间隔着绝缘介质构成的元件，在电压变化时，能存储电能。

电容的单位为法拉〔F〕。

单相交流电路的根本特性1.相位差：在单相交流电路中，电流和电压的波形是正弦波，它们之间存在一个相位差。

相位差的大小决定了电路中电流和电压之间的关系。

2.电压和电流的大小：在单相交流电路中，电流和电压的大小是通过欧姆定律来计算的。

欧姆定律表示为U=IR，其中U代表电压，I代表电流，R代表电阻的阻值。

3.电能和功率：在单相交流电路中，电能是电压和电流的乘积，表示为P=UI。

功率表示为电能在单位时间内的转化速率，单位为瓦特〔W〕。

单相交流电路中的常见问题1.电阻、电感和电容的串联和并联：在单相交流电路中，电阻、电感和电容可以通过串联和并联的方式连接到电路中。

串联和并联的方式会改变电路中电阻、电感和电容的等效阻抗和等效电容。

2.交流电路的频率：单相交流电路的频率通常为50Hz或60Hz，这是交流发电机产生电压的频率。

频率的不同会影响到电路中电流和电压的波形和大小。

单相交流电路的应用单相交流电路广泛应用于家庭、商业和工业领域。

以下是单相交流电路的一些常见应用：1.家庭用电：家庭中的电灯、电视、冰箱、洗衣机等家电都是通过单相交流电路供电的。

2.商业用电：商场、办公楼中的照明、空调系统、电子设备等都需要通过单相交流电路供电。

3.工业用电：工厂中的机械设备、生产线都需要使用单相交流电路进行供电。

纯电阻单相正弦交流电路中的电压与电流1. 引言纯电阻单相正弦交流电路是一种基本的电路结构，由一个纯电阻元件组成。

在这种电路中，电压和电流之间存在特定的关系，本文将对纯电阻单相正弦交流电路中的电压与电流进行详细讨论。

2. 纯电阻单相正弦交流电路的结构纯电阻单相正弦交流电路由以下主要部分组成： - 交流电源：提供正弦形式的交流电。

- 电阻：作为负载元件，提供阻抗。

- 连接线路：将交流电源与负载元件连接在一起。

3. 交流信号在纯电阻单相正弦交流电路中，交流信号是以正弦波形式表示的。

正弦波具有周期性和连续性，可以用以下数学表达式表示：v(t) = Vm * sin(ωt + φ)其中，v(t)表示时间t时刻的信号值，Vm表示峰值幅值，ω表示角频率，φ表示初相位。

4. 交流信号的频率和周期频率是指单位时间内重复发生的周期性事件的次数，单位为赫兹（Hz）。

周期是指一个完整的波形所需要的时间，单位为秒（s）。

在纯电阻单相正弦交流电路中，频率和周期之间存在以下关系：f = 1/T其中，f表示频率，T表示周期。

5. 交流信号的峰值幅值和有效值峰值幅值是指信号波形中正半周或负半周的最大幅值，用Vm表示。

有效值是指信号波形在一定时间内产生的功率与直流电压下相同功率所对应的电压值，用Vrms表示。

在纯电阻单相正弦交流电路中，峰值幅值和有效值之间存在以下关系：Vrms = Vm / √26. 电压与电流之间的关系根据欧姆定律，在纯电阻单相正弦交流电路中，电压与电流之间存在线性关系。

即：V = I * R其中，V表示电压，I表示电流，R表示电阻。

7. 相位差相位差是指两个波形之间的时间差或角度差。

在纯电阻单相正弦交流电路中，由于只有一个纯电阻元件，电压和电流的相位差为0度。

8. 电压和电流的波形在纯电阻单相正弦交流电路中，电压和电流的波形是相同的，都是正弦波。

它们之间的关系可以用以下数学表达式表示：v(t) = Vm * sin(ωt)i(t) = Im * sin(ωt)其中，v(t)表示时间t时刻的电压值，i(t)表示时间t时刻的电流值，Im表示电流的峰值幅值。

第五章单相正弦交流电路一、概述：（一）正弦交流电的概念1、理解正弦交流电的瞬时值、最大值、有效值和平均值的概念。

2、理解正弦交流电的周期、频率、角频率、相位及相位差的概念。

3、掌握正弦交流电的三要素。

4、理解正弦交流电的四种表示方法；掌握矢量法、相量法。

（二）正弦交流电路的分析1、掌握纯电阻电路、纯电感电路和纯电容电路的电压与电流关系、相位关系和这三种电路的功率。

2、会用矢量法、相量法分析简单交流电路。

3、理解正弦交流电路的视在功率、有功功率、无功功率和功率因数的概念；掌握它们的计算。

4、理解提高功率因数的意义和方法并掌握提高功率因数的计算。

二、知识要点：1、交流电的产生和变化规律将矩形线圈置于匀强磁场中匀速转动，即可产生按正弦规律变化的交流电。

2、表征交流电的物理量（1）瞬时值、最大值和有效值交流电的强弱和方向随时间作周期性的变化，它在某时刻的值叫做瞬时值（e、u、i）。

瞬时值中最大者为交流电的最大值，也称峰值、幅值。

（E m、U m、I m）交流电的有效值是根据电流的热效应来规定的。

让交流电和某一直流电通过同样阻值的电阻，如果它们在同一时间里产生的热量相等，就把这一直流电的数值称为这个交流电的有效值（E、U、I）。

交流电的有效值和最大值之间的关系是：mm EEE707.02==mm UUU707.02==mm III707.02==平常所说的交流电的电压或电流的大小，都是指交流电的有效值。

一般交流电流表和交流电压表测量的数值，也都是交流电的有效值。

（2）周期、频率和角频率周期、频率和角频率都是用来表示交流电变化快慢的物理量，它们之间的关系是fT1=fTππω22==（3）相位、初相位和相位差相位（)ϕω+t和初相位（ϕ）是用来比较交流电变化步调的物理量。

两个交流电的相位之差叫做它们的相位差。

如果它们的频率相同，相位差就等于初相位之差，即：21ϕϕϕ-=两个频率相同的交流电，如果它们的相位差为零，就称这两个交流电为同相的，它们的变化步调一致。

第 3 章单相正弦交流电路正弦交流电是日常生活和科技领域中最常见、应用最广泛的一种电的形式。

正弦交流电路的理论在电路基础课程中占有极其重要的位置，学习和掌握好正弦交流电路的基本概念和基本分析方法，是本课程中的一个重要环节，应给予足够的重视。

本章将在分析直流电阻性电路的基础上，探讨正弦交流电路的分析方法。

学习的主要内容有：正弦交流电路的基本概念，正弦量的三要素和正弦量的有效值，正弦交流参量的基本运算，电抗元件在交流电路中的基本性质及电阻元件、电感元件、电容元件上的电压、电流关系及功率关系。

本章教学要求深入了解正弦交流电的诸多基本概念，重点理解正弦交流电的三要素和正弦交流电有效值的概念；熟悉和掌握正弦交流电的解析式表示法和波形图表示法；深刻理解和牢固掌握单一电阻元件参数电路、单一电感元件参数电路、单一电容元件参数电路的电压、电流关系及其功率情况，在此基础上，掌握多参数组合的简单正弦交流电路的分析与计算方法。

掌握正弦交流电路中电路参数的测量方法，学会交流电压表、交流电流表、单相功率表的正确使用方法。

3.1 正弦交流电路的基本概念学习目标：深刻理解正弦交流电的三要素，熟悉相位、相位差及同频率正弦量之间超前、滞后的概念；掌握正弦交流电有效值的概念及有效值与最大值之间的数量关系；理解和掌握频率、周期、角频率的概念及其三者之间的数量关系。

1820年奥斯特发现了电能生磁的现象后，又经过十多年，英国学徒出身的物理学家法拉第在1831年通过大量实验证实了磁能生电的现象，向人们揭示了电和磁之间的联系。

从此，开创了普遍利用交流电的新时代。

电磁感应现象奠定了交流发电机的理论基础。

现代发电厂（站）的交流发电机都是基于电磁感应的原理工作的：发电机的原动机（汽轮机或水轮机等）带动磁极转动，与固定不动的发电机定子绕组相切割从而在定子绕组中感应电动势，与外电路接通后即可供出交流电。

3.1.1 正弦量的三要素1.正弦交流电的周期、频率和角频率发电厂的发电机产生的交流电，其大小和方向均随时间按正弦规律变化。
