阀门设计计算书

球阀设计计算书产品名称固定球阀10STQ3R59CG设计计算书目录阀体壁厚验算1阀盖壁厚验算2密封面上的计算比压3133倍中腔泄压能力的计算4阀杆启闭扭矩的计算5阀杆强度验算 7阀杆扭转变形的计算8阀杆键连接强度验算9中法兰螺栓强度验算10流量系数计算11吊耳的强度计算12参考资料API 6D 管道阀门ASME B1634 阀门法兰螺纹和焊端连接的阀门ASME 锅炉与压力容器规范第Ⅱ卷ASME 锅炉与压力容器规范第Ⅷ卷API 600 钢制闸阀法兰和对焊连接端螺栓连接阀盖说明以公称压力作为计算压力对壳体壁厚的选取在满足计算壁厚的前提下按相关标准取壳体最小壁厚且圆整整数已具裕度涉及的材料许用应力值按-29～38℃时选取适用介质为水油气等介质不考虑地震载荷风载荷等自然因数瞬间压力不得超过使用温度下允许压力11倍管路中应安装安全装置以防止压力超过使用下的允许压力型号 10STQ3R59CG 简图零件名称阀体材料牌号ASTM A105 计算内容壁厚验算根据ASME1634序号计算数据名称符号公式数值单位 1 壳体计算壁厚 t1 15Pcd2S-12Pc 1238 mm 2 计算压力Pc 设计给定300 psi 3计算内径 d d d0 254 mm 4 基本应力系数S 设计给定7000 psi 5 附加厚度 C 设计给定40 mm 6 阀体标准厚度tm ASTM B1634 84 mm 7 阀座外径DH 设计给定270 mm8 理论内径 d Dn15 180 mm 9 公称内径d0 设计给定254 mm 10 阀体实际壁厚t 设计给定25 mmASTM A216 WCB材料许用应力取值 1 常温下抗拉强度35 Re2035 200000 psi 2 常温下抗拉强度查ASME-Ⅱ-D 70000psi 3 常温下屈服强度15 Rm2015 240000 psi 4 常温下屈服强度查ASME-Ⅱ-D 36000 psi Re2035＞7000 Rm2015＞7000 取基本应力系数7000满足要求结论 t＞t1 t＞tm合格-1-型号 10STQ3R59CG 简图零件名称阀盖材料牌号ASTM A105 计算内容壁厚验算根据ASME1634序号计算数据名称符号公式数值单位 1 壳体计算壁厚 t1 15Pcd2S-12Pc 1269 mm 2 计算压力Pc 设计给定300 psi 3计算内径 d d d0 26333 mm 4 基本应力系数S 设计给定7000 psi 5 附加厚度 C 设计给定40 mm 6 阀体标准厚度tm ASTM B1634 112 mm 7 筒体实际内径Dn 设计给定395 mm8 理论内径 d Dn15 26333 mm 9 公称内径d0 设计给定254 mm 10 阀体实际壁厚t 设计给定33 mmASTM A216 WCB材料许用应力取值 1 常温下抗拉强度35 Re2035 200000 psi 2 常温下抗拉强度查ASME-Ⅱ-D 70000psi 3 常温下屈服强度15 Rm2015 240000 psi 4 常温下屈服强度查ASME-Ⅱ-D 36000 psi Re2035＞7000 Rm2015＞7000 取基本应力系数7000满足要求结论 t＞t1 t＞tm合格-2-型号10STQ3R59CG 简图零件名称阀座材料牌号A105 F4 计算内容密封面计算比压根据《阀门设计计算手册》序号计算数据名称符号公式数值单位1密封面计算比压q 416 MPa 2 计算密封活塞外径设计给定270 mm 3 阀座密封面内径设计给定2712 mm 4 阀座密封面外径设计给定2762 mm 5 球体的半径R 设计给定1935 mm 6 密封面带轴向宽度h 25 mm 7 球体与密封圈接触点与通道轴法向夹角0707 8 密封圈外径到轴心的距离设计给定2052 mm 9 密封圈内径到轴心的距离设计给定 2077 mm 10 设计压力P 设计给定取公称压力51 MPa14 密封面许用比压[q] 聚四氟乙烯取150Mpa尼龙取300MPa 150MPa 结论q≤[q] 合格-3-型号10STQ3R59CG 简图零件名称阀座弹簧材料牌号INCONEL X750计算内容133倍中腔泄压能力计算根据中腔压力大于进口压力133倍要求阀座泄压序号计算数据名称符号公式数值单位 1 关闭时中腔泄压的压差ΔP 033P 169 MPa 2 计算压力P 511 MPa 3 密封面平均直径 DM DMWDMN2 2757 mm 4 阀座密封面内径DMN 设计给定2712 mm 5 阀座密封面外径DMW 设计给定2762 mm 6 需要施加的弹簧力QN 07854D2JH –D2M ΔP 3629 N 7 单个弹簧施加的力Qn QMFN 1296 N 8 弹簧的个数N 设计给定28 9单个弹簧载荷Qn 弹簧设计工作范围124～207N取平均值 165 N结论Qn Qn 合格-4-型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A276 410计算内容阀杆总摩擦扭矩计算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位 1 总摩擦扭矩1201516 Nmm 2 固定球球阀的球体与阀座密封面间的摩擦力矩146193 Nmm 3 阀座对球体的预紧力产生的摩擦力矩70288 Nmm 4 阀座密封圈与球体接触面外径设计给定2762 ㎜ 5 阀座密封圈与球体接触面内径设计给定2712 ㎜ 6 球体与密封圈接触点与通道轴法向夹角设计选定45 °7 阀体最小预紧比压01P但不小于2Mpa对聚四氟乙烯或卡普隆密封圈大于等于1Mpa 20 MPa 8 球体与密封面间摩擦因数对聚四氟乙烯密封面为005～015对卡普隆密封面为01～015 01 9 球体半径R 设计给定1935 ㎜10 由介质工作压力产生的摩擦力矩75905 Nmm 11 活动套筒阀座外径设计给定27865 ㎜12 设计压力设计给定取公称压力PN 50 MPa 13 填料与阀杆的摩擦力矩82361 Nmm 14 O形圈与阀杆摩擦力矩34902 Nmm 15 阀杆直径设计给定65㎜16 阀杆处O形圈的数量Z 设计给定 2 17 石墨垫片与阀杆摩擦力矩QT2d12 47458 Nmm -5- 型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A276 410计算内容阀杆总摩擦扭矩计算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位18 石墨垫片与阀杆摩擦力 QT2 Ψd1btP 14614 N 19石墨垫片的厚度bt 设计给定 3 mm 20 系数Ψ设计给定15 21 O形圈与阀杆间摩擦因数取 08 08 22 O 形圈的直径设计给定65 ㎜23 轴承产生的摩擦力矩972961 Nmm 24 轴承摩擦因数用聚四氟乙烯制的滑动轴承为005～01滚动轴承为0002 01 25 轴颈设计给定75 ㎜26 计算扭矩12012 Nm 27 实际选用扭矩4500 Nm28 轴承摩擦因数用聚四氟乙烯制的滑动轴承为005～01滚动轴承为0002 01 29 轴颈设计给定75 ㎜30 计算扭矩MF 12012 Nm 31 实际选用齿轮箱扭矩MB 4500 Nm结论MB＞MF 合格-6-型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A29 4140计算内容阀杆强度验算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位 1 阀杆端头扭转剪切应力191 Mpa 2 阀杆端头所受力矩见阀杆力矩计算1201200 N·M 3 Ⅰ-Ⅰ断面抗转矩端面系数62878 ㎜3 4 系数查表5-153 0385 阀杆头方形端面边长 a 设计给定549 ㎜6 阀杆头矩形端面厚度 b 设计给定88 ㎜7 材料许用扭切应力查表ASME Ⅱ材料 D篇06 9604 Mpa 8 Ⅱ-Ⅱ断面处扭转剪切应力2574 Mpa 11 阀杆直径设计给定648 ㎜12 材料的许用剪切应力查表ASME Ⅱ材料 D篇06 9516 MPa 13 Ⅲ-Ⅲ断面处的扭转应力276 MPa 14 Ⅲ-Ⅲ断面处的抗扭系数435889 ㎜315 阀杆键槽的宽度设计给定18 ㎜16 阀杆键槽的深度t 设计给定707 ㎜17 Ⅲ-Ⅲ断面的阀杆直径设计给定6195 ㎜18 结论≤≤≤合格 -7-型号10STQ3R59CG 简图零件名称阀杆材料牌号ASTM A29 4140计算内容阀杆扭转变形计算根据《实用阀门设计手册》序号计算数据名称符号公式数值单位 1 扭转变形角度计算000252 rad 2 转动力矩T 见阀杆力矩计算1201200 N·mm 3 轴受转矩长度L 设计给定 240 mm 4 切变模量G 80000 Mpa 5 轴直径 d 设计给定 618 mm 6 轴截面的极惯性矩Ip πd432 1431310 mm4 7将扭转变形角变为度180314 0144 °8 允许最大角位移设计给定 2 °结论＜合格-8-型号10STQ3R59CG 简图零件名称平键材料牌号ASTM A29 1045计算内容键连接的强度验算根据《实用阀门设计手册》序号数据名称符号公式或索引数据单位 1 平键比压计算134 MPa 2 总转矩 T 见阀杆计算1201200 N·mm 3 键数n 设计给定 1 4 键的工作长度L 设计给定63 MPa 5 键与轮廓的接触高度K 设计给定h2 46 ㎜ 6 键的高度h 设计给定11 ㎜7 阀杆的直径设计给定618 ㎜8 许用比压查表200 MPa 9 平键剪应力计算342 MPa 10 键的宽度 b 设计给定18 ㎜11 许用剪应力查表6-37球阀设计与选用120 MPa18 结论≤≤合格-9-型号10STQ3R59CG 简图零件名称中法兰螺栓材料牌号ASTM A193 B7 计算内容中法兰螺栓连接的强度验算根据ASME B1634 序号计算数据名称符号公式数值单位1 ASME B1634计算公式66452 螺栓抗拉应力总有效面积51888 ㎜23 螺栓数量Z 设计给定164 单个螺栓的截面积设计给定3243 ㎜25 螺栓直径设计给定24 ㎜ 6 O型圈的有效外周边面积1301007 ㎜2 7 O型圈的直径设计给定407 ㎜8压力额定植设计给定300 9 系数给定03510 螺栓在38℃时的许用应力查表 ASME Ⅱ材料D篇P384对大于138MPa的许用应力取138MPa 138 Psi 11 ≤652Sa≤9000 7522结论≤652Sa≤ 9000 7522≤9000 合格 -10-型号 10STQ3R59CG 简图零件名称固定球阀材料牌号-计算内容流量系数Cv 根据《阀门设计与计算》序号计算数据名称符号公式数值单位1流量系数CV 1167Kv 10503 2 流量系数KV Q [ρΔP] 05 根据Kv定义9054 3 体积流量Q AV 36216 m3h 4 管道横截面 A πDN24 00503 m2 5 公称通径DN 设计给定0253 m 6 介质每小时的流速V 3600u 7200 mh 7 介质密度ρKv定义给定 1 gcm3 8 压力损失ΔP 098ΔPA 转换成bar 00016 bar 9 压力损失ΔPA ξu2 2g ρ10 《阀门设计与计算》00016 Kgfcm2 10 重力加速度g 物理常数98 ms2 11 介质平均流速u 设计给定对水u 2-3取2 2 ms 12 流阻系数ξ根据《阀门设计与计算》表1-95 008结论本计算只是根据流阻系数阀门设计手册查出的近似数据是否准确应有应由试验确定阀门试制结束后由公司安排试验进行验证-11-型号 10STQ3R59CG 简图零件名称吊耳材料牌号A36 计算内容承重能力的计算根据序号计算数据名称符号公式数值单位 1 单只吊耳的起吊力G K S 〔σ〕 9522 N 2 单只吊耳的最小断面面积S 设计给定230 mm2 3 许用拉应力〔σ〕查ASME-Ⅱ-D WCB 138 MPa 4 安全系数K 设计给定03 5 两只吊耳同时起吊G2 设计已定19044 N 5 阀门总重GS 设计已定3600 N结论GS≤G2 合格-12-CC。

球阀设计计算书2″~8″Q41F-150Lb编制:审核:二○○三年五月二十三日浙江阀门制造有限公司目录1.阀体壁厚计算————————————————————12.中法兰强度计算———————————————————23.法兰螺栓拉应力验算—————————————————74.力矩计算——————————————————————85.阀杆强度校算————————————————————116.密封比压计算————————————————————137.作用在手柄上的启闭所需力——————————————15一、 阀体壁厚计算：计算公式： C P S dP t cc +-=)2.12.(5.1式中：t －阀体计算壁厚（英寸）； Pc －额定压力等级（磅）；Pc=150 d －公称通径（英寸）；S －材料需要用的应力（磅/平方英寸）S=7000 C －附加余量（英寸）按ANSI B16.34 C=0.1英寸英寸(毫米)实际确定壁厚≥计算壁厚为合格二.中法兰强度计算： 1.中法兰的轴向应力计算：[]5.13021=≤=H ioH D fM σλδσ 式中：σH －法兰颈的轴向应力（Mpa);Mo －作用平炉钢于法兰的总轴向力矩（N ·mm); f －整体法兰颈部应力校正系数（查表）； δ1－法兰颈部大端有效厚度（mm); D i －为阀体中腔内径（mm); λ－系数；［σH ］－法兰颈许用轴向应力（Mpa);M O =F D S D ＋F r S r ＋F G S G式中：F D －作用在法兰内径面积上的流体静压轴向力（N); S D －从螺栓孔中园致力FD 作用位置处的径向距离（mm);F r －总的流体静压轴向力与作用在法兰直径面积上的流体静压轴向 力之差（N);S r －从螺栓孔中心园致力于Fr 作用位置处的径向距离（mm); F G －用于窄面法兰垫片载荷（N);S G －从螺栓孔中心园致力FG 作用位置处的径向距离（mm);F D =0.785D i 2P S D =S ＋0.5δ112δ--=ib D D S )(785.022i G r D D P F -=21Gr S S S ++=δ 2Gb G D D S -=F G =W-F (W=Wp) Wp=F+Fp+Q F=0.785D G 2P Fp=2πbD G mPP D Q m 24π=ATe ff δδλ++=1ISi D F e δ1=IS i IS D VUA δδ2=式中：S －从螺栓孔中心园至法兰颈部与法兰背面交点的径向距离（mm); D b －法兰螺栓孔中心园直径（mm);D G －法兰垫片中径（mm ）;Wp －在操作情况下所需的最小螺栓负荷（N ）; F －总的流体静压轴向力（N);Fp－连接接确面上的压紧负荷（N）;Q－球体与阀座密封之间的密封力（N）; b－垫片有效密封宽度（mm）;m－垫片系数（查表）；m=1.25D m－为密封面中径（mm）;δf－法兰有效厚度（mm);e－系数；T－系数（查表）;A－系数；F1－整体法兰形状系数；F1=1δIS－法兰颈部小端有效厚度（mm);U－系数（查表）；V －整体法兰形状系数（查图）；σH ≤〔σH 〕=130.5合格2.中法兰的径向应力计算:[]Mpa D M e R if f R 108)133.1(2=≤+=σλδδσ式中：σR －法兰的径向应力（Mpa ）; ［σR ］－法兰许用的径向应力（Mpa ）; σR ≤〔σR 〕=108 合格3.中法兰的切向应力计算:[]Mpa Z D YM T R if T 1082=≤-=σσδσ式中：Y －系数（查表）；Z －系数（查表）；σT －法兰的切向应力（Mpa ）; ［σT ］－法兰材料的切向应力（Mpa ）;σT ≤〔σT 〕=108 合格三、.法兰螺栓拉应力验算：[]Mpa nd W L m P L 144=≤=σσ式中：σL －法兰螺栓断面积所承受的拉应力（Mpa ）; d m －螺栓断面有效面积（mm2）; n －螺栓数量；［σL ］－螺栓材料的拉应力（MPa ）。

球阀设计计算书XXX文件号：10STQ3R59CG产品名称：固定球阀设计计算书编制：审核：批准：2014年9月目录：1.阀体壁厚验算2.阀盖壁厚验算3.密封面上的计算比压4.1.33倍中腔泄压能力的计算5.阀杆启闭扭矩的计算6.阀杆强度验算7.阀杆扭转变形的计算8.阀杆键连接强度验算9.中法兰螺栓强度验算10.流量系数计算11.吊耳的强度计算参考资料：1.API 6D管道阀门2.ASME B16.34阀门—法兰、螺纹和焊端连接的阀门3.ASME锅炉与压力规范第Ⅱ卷4.ASME锅炉与压力规范第Ⅷ卷5.API 600钢制闸阀法兰和对焊连接端，螺栓连接阀盖说明：1.以公称压力作为计算压力；2.对壳体壁厚的选取，在满足计算壁厚的前提下，按相关标准取壳体最小壁厚且圆整整数，已具裕度；3.涉及的材料许用应力值按-29～38℃时选取；4.适用介质为水、油、气等介质；5.不考虑地震载荷、风载荷等自然因数；6.瞬间压力不得超过使用温度下允许压力的1.1倍；7.管路中应安装安全装置，以防止压力超过使用下的允许压力。

型号：10STQ3R59CG序号零件名称材料牌号计算内容根据1 阀体 ASTMA105 壁厚验算ASME16.342 阀盖 ASTMA105 壁厚验算ASME16.34根据相关标准，以公称压力作为计算压力，计算阀体和阀盖的壁厚。

涉及的材料许用应力值按-29～38℃时选取，适用介质为水、油、气等介质。

瞬间压力不得超过使用温度下允许压力的1.1倍，管路中应安装安全装置，以防止压力超过使用下的允许压力。

材料牌号计算内容序号10STQ3R59CG阀盖ASTM A105壁厚验算计算数据名称符号计算压力Pc300 psi基本应力系数C7000 psi阀体标准厚度S11.2 mm公称内径Dn254 mm附加厚度m4.0 mm设计给定Max（d’d0）设计给定ASTM B16.34设计给定Dn/1.5设计给定ASTM A216 WCB材料许用应力取值常温下抗拉强度Rm/20psi常温下屈服强度Re/20psi根据ASME-Ⅱ-D，常温下抗拉强度除以3.5大于7000 psi，常温下屈服强度除以1.5大于7000 psi，取基本应力系数7000 psi，满足要求。

球阀计算书-CAL-FENGHAI.-(YICAI)-Company One1
编号：JS/2″150Lb -10设计计算书
项目名称：API 6D钢制球阀
规格型号：Q41F-150Lb DN2″
编制：
审核：
批准：
安阳益和阀业有限公司
目录
一、阀体壁厚计算
二、密封面总作用力及计算比压
三、总扭矩及圆周力
四、阀杆强度的计算
五、球体直径的计算
六、球阀密封力的计算
七、球阀阀杆与填料之间的摩擦力计算
八、阀杆台肩与止推垫片之间的摩擦力计算
九、填料及止推片的摩擦转矩计算
十、球阀转矩的计算
十一、阀体中法兰的设计与计算
十二、阀门流量系数计算
附录参考文献
附录
参考文献
1、实用阀门设计手册
陆培文主编机械工业出版社
2、阀门设计手册
杨源泉主编机械工业出版社
3、阀门设计计算手册
洪勉成、陆培文、高凤琴主编中国标准出版社 4、球阀设计与选用
章华友、晏泽荣、陈元芳、袁玉求北京科学技术出版社。

式中符号1计算壁厚S B ’P*Dn/(2.3*[σL]-P+C mm 3.3657142862计算压力P 设计给定MPa 1.63计算内径DN 设计给定mm 484许用拉应力[σL ]查《阀门设计计算手册》表3-3MPa 925腐蚀余量C 设计给定mm 36实际壁厚S B设计给定mm67标准壁厚GB/T1224 5.5式中符号1密封面计算比压qMPa63阀座密封面内径D1设计给定mm 354阀座密封面外径D2设计给定mm 405设计压力q 设计给定MPa 1.66密封必须比压q mf查表MPa 77密封材料许用比压[q]查表MPa20式中符号密封总作用力QN1451.936单位计算数据一.壁厚计算软密封41球阀(DN20)序号计算数据名称符号公式二.密封比压计算序号计算数据名称符号公式单位计算数据结论 qmf<q<[q] 故合格三.密封总作用力计算序号计算数据名称符号公式单位计算数据2阀座密封面内径D1设计给定mm 353阀座密封面外径D2设计给定mm 334设计压力q 设计给定MPa 1.6式中符号1阀杆力矩MF MQF+MFT+MFCN.mm 3629.129085球体与阀座间的摩擦力矩MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 3186.012285摩擦因数fm 0.05密封面平均直径Dmp 设计都给定mm 30.3密封角cos 设计者给定mm 42.67球的半径R 设计者给定mm 22.52阀杆与填料的摩擦力矩MFT QT*Dt/2N.mm 443.1168填料与阀杆之间的摩擦力QT N63.3024阀杆直径Dt 设计都给定mm 14圈数Z 设计者给定3单圈填料高度hmm5式中符号1阀杆端头扭转剪切应力τn Mf/w^1/2Mpa14.46559744断面抗扭系数W βa^3250.88宽度a mm8系数β0.49阀杆许用扭转剪切应力五.阀杆力矩计算序号计算数据名称符号公式单位计算数据九.阀杆头部强度计算序号计算数据名称符号公式单位计算数据。

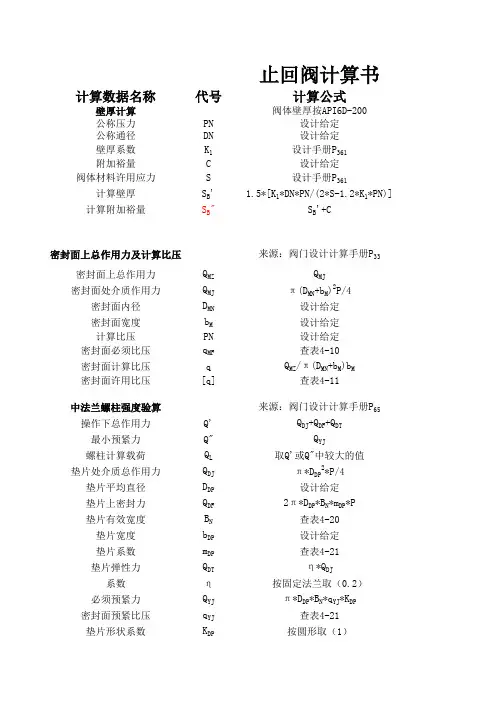

止回阀计算书计算数据名称代号计算公式壁厚计算阀体壁厚按API6D-200公称压力PN设计给定公称通径DN设计给定壁厚系数K1设计手册P361附加裕量C设计给定阀体材料许用应力S设计手册P361计算壁厚S B' 1.5*[K1*DN*PN/(2*S-1.2*K1*PN)]计算附加裕量S B"S B'+C密封面上总作用力及计算比压来源：阀门设计计算手册P33密封面上总作用力Q MZ Q MJ密封面处介质作用力Q MJπ(D MN+b M)2P/4密封面内径D MN设计给定密封面宽度b M设计给定计算比压PN设计给定密封面必须比压q MF查表4-10密封面计算比压q Q MZ/π(D MN+b M)b M密封面许用比压[q]查表4-11中法兰螺柱强度验算来源：阀门设计计算手册P65操作下总作用力 Q'Q DJ+Q DF+Q DT最小预紧力Q"Q YJ螺柱计算载荷Q L取Q'或Q"中较大的值2*P/4垫片处介质总作用力Q DJπ*DDP垫片平均直径D DP设计给定垫片上密封力Q DF2π*D DP*B N*m DP*P垫片有效宽度B N查表4-20垫片宽度b DP设计给定垫片系数m DP查表4-21垫片弹性力Q DTη*Q DJ系数η按固定法兰取（0.2）必须预紧力Q YJπ*D DP*B N*q YJ*K DP 密封面预紧比压q YJ查表4-21垫片形状系数K DP按圆形取（1）螺柱拉应力σL Q L/F L螺柱总截面积F L Z*F1螺柱总数量Z设计给定单个螺柱截面积F10.785*d L 螺柱底径d L设计给定许用拉应力[σL]查表4-9中法兰强度验算来源：阀门设计计算手册P71常温时螺柱计算载荷Q L已算常温时比值系数n Q L/[σw]计算载荷Q同Q LⅠ-Ⅰ断面弯曲应力σwⅠQ*l1/WⅠ力臂l1(D1-D m)/2螺柱孔中心圆直径D1设计给定中法兰根径D m设计给定断面系数WⅠπ*D m h2/6中法兰厚度h设计给定Ⅱ-Ⅱ断面弯曲应力σwⅡ0.4Q*lⅡ/WⅡ力臂lⅡl1+(D m-D n)/4计算内径D n设计给定断面系数WⅡπ(D m+D n)(D m-D n)2/48许用弯曲应力[σw]阀门设计手册P254阀盖强度计算来源：阀门设计计算手册P80计算厚度S B(PRK/2[σW])+C计算压力P设计给定内球面半径R设计给定许用弯曲应力[σW]阀门设计手册P254形状系数K查表4-29过渡半径r设计给定附加裕量C设计给定实际厚度S B'设计给定阀瓣强度校核计算厚度S B0.55D MP(P/[σW])1/2+C 密封面平均直径D MP D MN+b M 计算压力P设计给定许用弯曲应力[σW]阀门设计手册P254附加裕量C设计给定实际厚度S B'设计给定计算结果单位备注17.5mm5MPa203mm1.36.3mm118MPa8.673312883mm14.97331288mm189970N189970N214mm6mm因q MF <q<[q];故合格5MPa8MPa71.875MPa150MPa514031.7375N173594.272N514031.7375N291455.7813N272.5mm164284.8MPa6.4mm12.5mm358291.15625N0.2因为σL<［σL］；故合格173594.272N31.7MPa1177.1385637Mpa 2901.8624mm2 16个181.3664mm215.2230Mpa514031.7375N 4248.196178mm2 514031.7375N 44.45420528Mpa21mm332mm290mm 242826.666740mm 96.92623659Mpa32mm246mm 67882.61333121Mpa18.46280992MPa5MPa350mm121mm2mm15MPa4MPa20mm27.596747752205121328。

编号：201505设计计算书名称：气动调节软密封蝶阀型号：D643F公称通径：150mm公称压力：1.6Mpa编制：张平审核：张晓军批准：张国立上海广莱宝阀门有限公司2015年5月22日I目录T (1)计算内容壁厚1M (2)计算内容密封面上计算比压8计算内容阀杆力矩 (3)计算内容阀杆强度验算 (5)计算内容蝶板厚度计算 (7)计算内容蝶板强度验算 (8)计算内容流量系数的计算 (10)附录 (11)I1零件名称 阀体 材料牌号 WCB 计算内容 壁厚 1T序 号 计算数据名称 符号 式中符号公式 单位 计算数据 1 计算壁厚 SB ’ []2.3L PN DNC Pσ+-mm 4.3 2 计算压力 PN 设计给定 Mpa 1.6 3 计算内径 DN设计给定mm 150 4许用拉应力[]L σ查《实用阀门设计手册》表3-3Mpa 82 5 腐蚀余量 C 设计给定 mm 3 6 实际壁厚 SB设计给定mm12结论：1.SB ≥SB ’，故合格。

2．管路附件温度压力级是根据材料相应温度下的许用应力制定的，故不进行高温核算。

零件名称阀座材料牌号304M计算内容密封面上计算比压82q< q<[]q故合格。

结论MF型号150D643F-16C零件名称阀杆材料牌号2Cr13计算内容阀杆力矩34型号150D643F-16C零件名称阀杆材料牌号2Cr13计算内容阀杆强度验算5σ<[]LσNτ<[]Nτ故合格。

结论L6零件名称蝶板材料牌号304计算内容蝶板厚度计算0.257零件名称蝶板材料牌号304计算内容蝶板强度验算89型号150D643F-16C计算内容流量系数的计算10附录1.设计计算引用资料：《实用阀门设计手册》机械工业出版社——2007.9《阀门设计手册》杨源泉——19922.管线中应安装安全阀等安全泄压设备以确保使用压力不超过使用温度下的最大允许工作压力的1.1倍。

11。

编号：LN/JSS-Z-4-150设计计算书名称：美标楔式闸阀型号：Z40H-150Lb口径：NPS 4"编制：审核：批准：浙江力诺阀门有限公司目录：1.阀体壁厚验算T12.阀座密封面上总作用力及计算比压M13.阀杆强度验算G1-14.阀杆头部强度验算G35.阀杆稳定性验算G46.闸板厚度验算B17.中法兰连接螺栓常温时强度验算S18.中法兰连接螺栓初加温时强度验算S29.中法兰连接螺栓高温时强度验算S310.阀体中法兰强度验算F111.阀盖强度验算I112.支架强度验算J213.手轮总扭矩及圆周力L114.填料压板强度验算Y115.阀杆螺母梯形螺纹强度验算W116.活节螺栓强度验算17.螺栓孔销轴剪切强度验算18.流量系数的计算19.附录型号4”Z40H-150Lb零件名称阀体材料牌号ASTM A216 WCB 计算内容壁厚零件名称阀座材料牌号ASTM A105计算内容密封比压结论qmf<q<[q] 故合格零件名称阀杆材料牌号ASTM A182 F6a 计算内容强度、操作力零件名称阀杆材料牌号ASTM A182 F6a计算内容强度、操作力结论 1. σL< [σL]，σy< [σy] ，τN< [τN] ,σ∑< [σ∑] 故合格。

2. 工作压力随工作温度而改变的比值比相应温度下材料许用应力改变的比值为大，故不进行高温核算。

零件名称阀杆材料牌号ASTM A182 F6a计算内容阀杆头部强度验算结论: 1. τ<[τ]，故合格。

2. 工作压力随工作温度而改变的比值比相应温度下材料许用应力改变的比值为大,故不进行高温核算.。

零件名称阀杆材料牌号ASTM A182 F6a 计算内容阀杆稳定性验算零件名称阀杆材料牌号ASTM A182 F6a计算内容阀杆稳定性验算结论: 1. λ<λ0不进行稳定性验算。

2. λ0<λ<λL，σy<[σy]为稳定性合格。

2.0寸卫生级全启式安全计算书根据《实用阀门设计手册》（陆培文主编，机械工业出版社出版，2006年1月第1版）所列安全阀的通用计算项目如下（表5-39）及安全阀专用计算项目：通用及专用计算项目：1.阀体厚度计算2．阀盖厚度3．阀座密封面面上计算比压4．弹簧理论计算5．安全流道直径计算6．安全阀额定排量计算本阀门阀体材质采用316L,阀盖采用304，快装卡箍采用304，因阀门设计手册上没有相应的材质，故采用相近的1Cr18Ni9Ti材质进行验算。

一．阀体厚度计算（表5-168，第1014页）阀体厚度S’B=(P*Dn)/(2.3*［σL］-P)+C;其中：P为公称压力,安全阀设计公称压力：0.7Mpa,故P=0.7计算通径Dn=72.9mm许用应力［σL］查表3-3（第597）,［σL］=92Mpa设计给定腐蚀余量C为0.5mm计算给果：S’B=0.846mm阀体最薄处设计厚度S B：1.65mmS’B< S B=1.65mm故阀体厚度设计合理。

二．阀盖厚度因本安全阀采用的是卡箍连接，其阀盖等同于快装盲板，依据DIN 32675-2009标准，对于快装接头使用工作压力之规定：Rohraußendurchmesser von 6,35 mm bis 42,4 mm: 2,5 MPa (25 bar);Rohraußendurchmesser von 48,3 mm bis 76,2 mm: 1,6 MPa (16 bar);Rohraußendurchmesser von 85,0 mm bis 219,1 mm: 1,0 MPa (10 bar).本安全阀连接采用85口径的快装卡盘（106），依据以上所引用标准要求，工作压力为1.0Mpa，故符合设计要求。

三．3．阀座密封面面上计算比压（表5-197,第1115页）介质压力为p时密封面上比压力：q1=D m(p S-p)/4b≥q MF因设计输入的整定压力p s=0.7Mpa,依据安全阀密封性能试验的相关规定《实用阀门设计手册》表10-40，安全阀的密封性能试验压力，为整定压力的90%，故：设备正常工作压力:p=0.63Mpa,关闭件密封面平均直径：DM=32.16mm(设计给定)关闭件密封面宽度：b=1.3mm (设计给定)M密封面必需压力: q MF=(0.4+0.6PN)/ 10/b(表3-13，662页)Mb=1.3mm(设计给定)MPN：取1.0Mpa计算结果：q=2.77MpaMF密封面比压力：q1= D m(p S-p)/4b =4.33 Mpa,验算结果：q1=4.33≥q MF =2.77, 故密封设计合格。

截止阀设计计算书JSS-2″~12″J41H-600Lb编制: 侯工审核: 总经理2015年永嘉宏业高中压阀门有限公司目录1.阀体壁厚计算————————————————————12.阀杆总轴向力计算——————————————————13.阀杆关闭和开启力矩计算———————————————34.作用在手轮上启闭力—————————————————45.中法兰螺栓强度校核—————————————————46.中法兰强度校算———————————————————67.支架的合成应力计算—————————————————118.阀杆的强度校算———————————————————14一、阀体壁厚计算： 计算公式： C P S dP t cc +-=)2.12.(5.1式中：t －阀体计算壁厚（英寸）； Pc －额定压力等级（磅）；Pc=150 d －公称通径（英寸）；S －材料需要用的应力（磅/平方英寸）S=7000 C －附加余量（英寸）按ANSI B16.34 C=0.1英寸实际确定壁厚≥计算壁厚为合格二、阀杆总轴向力计算1、阀杆直径设计给定d F （参照BS1873选取）2、阀门关闭或开启时的总轴向力 Q ′FZ =Q MF +Q MJ +Q T sin αL Q ″FZ ＝Q MJ ＋Q T sin αL －Q P式中：Q ′FZ —阀门关闭时阀杆总轴向力(N) Q ″FZ —阀门开启时阀杆总轴向力(N) Q MF －密封力 （N ）;Q MJ －关闭时作用在阀瓣上的介质力 （N ）; Q T －阀杆与填料间的摩擦力 （N ）; Q P －介质作用于阀杆上的轴向力（N ）； αL －阀杆螺纹升角。

MF mm mp MF q tg f b D Q )1(sin ααπ+= P D Q mp MJ 24π=P u h d Q T T F T π=P d Q F P 24π=式中：D mp －阀座密封面平均值（mm); b m －密封面宽度 （mm); q MF －密封必需比压（Mpa ）; α－半锥角（°）；(α=30°) f m －锥形密封面摩擦系数。

Class600、NPS8固定球球阀设计计算书一、密封比压计算设计依据：q——实际比压qb——必须比压[q]——密封材料的许用比压PTFE材料取[q]=15MPa；但，当PTFE压入金属座圈内，并且PTFE伸出高度不超过0.6mm时，其许用比压远远大于15MPa1.必须比压的计算：m——与流体相关的数据，此处取1；a——密封面材料系数，PTFE取1.8；P——工作压力，此处取10.0Mpa；b——密封面宽度，设计给定，4mm；2.实际比压的计算：d0——阀座支撑圈外径，设计给定231mm；D——密封圈外径，设计给定229.5mm；d——密封圈内径，设计给定221.5mm；dcp——平均密封直径，结论：6.95＞5.4，合格！二、轴承承压校核设计依据：q——轴承的实际压强；[q]——轴承的许用压强，钢基无油自润滑轴承[q]=250Mpa；轴承实际压强的计算：d0——阀座支撑圈外径，设计给定231mm；P——工作压力，取10.0Mpa；d——耳轴直径，设计给定100mm；h——轴承高度，设计给定20mm；结论：104.7＜250，合格！三、中法兰螺栓的计算设计依据：Pc——额定压力值，取600；Ag——由密封圈外径确定的面积；Ab——螺栓抗拉应力面积；1.Ag的计算：；dg——密封圈外径，设计给定335mm；2.Ab的计算：N——螺栓数量，设计给定16；ab——单个螺栓的抗拉面积，查GB/T3098.2，M30的抗拉面积为561mm²3.中法兰螺栓强度计算结论：合格！四、扭矩的计算M1——耳轴的摩擦力矩；M2——密封圈与球体的摩擦力矩；M3——阀杆与阀杆密封件之间摩擦力矩；1.M1的计算：=418883.85*50*0.1=1047209.625N.mm=1047.2N.mF——作用在耳轴上的力：d0——阀座支撑圈外径，设计给定231mm；P——工作压力，取10.0Mpa；r——耳轴的半径，50mm；μ——摩擦系数，取0.05；2.M2的计算：F2——作用于密封圈上的力；d0——阀座支撑圈外径，设计给定231mm；P——工作压力，取10.0Mpa；Rc——球体与阀座摩擦平均半径：R——球体半径，设计给定160mm；μ——摩擦系数，取0.05；3.M3的计算；由于阀杆与阀杆密封件之间的摩擦力占阀门整个扭矩的比例极小，故，此处忽略不计，在最终的计算扭矩中乘一个安全系数代替。
