变电站综合自动化试卷

一、填空题1、分层式结构是将变电站信息的采集和控制分为：____________、____________和____________三层布置。

2、变电站综合自动化是将变电站的____________经过功能的组合和优化设计，利用先进的____________、____________、____________和____________，实现对全变电站的主要设备和____________的自动监视、____________、____________和微机保护，以及与调度通信等综合性的自动化功能。

3、变电站综合自动化是通过监控系统的局域网通信，将微机保护、微机自动装置、微机远动装置采集的模拟量、____________、状态量、____________及___________信号，经过数据处理及功能重组合，按照预定的程序和要求，对变电站实现综合性____________和调度。

4、根据模数变换原理的不同，自动化装置中模拟量输入电路有两种方式，一是____________转换方式，他是直接将模拟量转变成数字量的变换方式；二是利用____________方式，它是将模拟量电压先转换成频率脉冲量，通过脉冲计数变换为数字量的一种变换形式。

5、变电站综合自动化系统硬件系统的数字核心部分组成，目前电力自动化装置市场上呈现是多种多样、各不相同，但它们具有一定的共性，一般由CPU、____________、定时器/计数器、Watchdog等组成。

6、按数字滤波器的构成方式可把它分成两类：____________：该种数字滤波器的输出值不但取决于输入值和过去的输入值，而且还取决于过去的输出值；____________：该种数字滤波器有输出值仅取决于输入值。

7、变电站对输入/输出量的速度、可靠性都有不同的要求，所以输入输出控制方式有多种，但最主要的有以下几种：____________、____________、____________和____________。

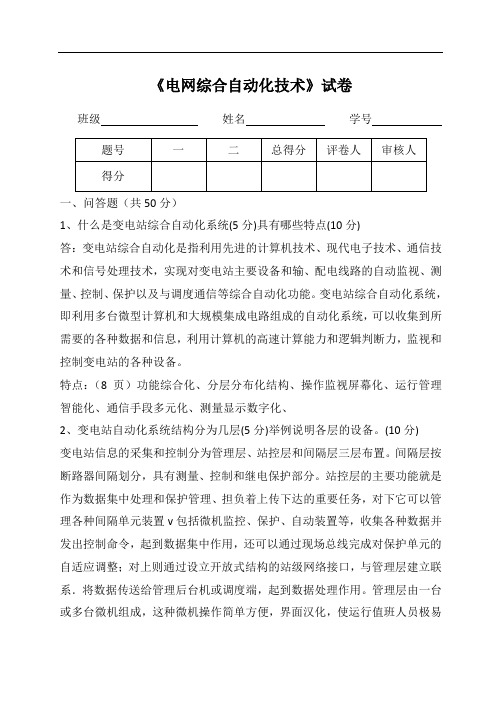

《电网综合自动化技术》试卷班级姓名学号一、问答题（共50分）1、什么是变电站综合自动化系统(5分)具有哪些特点(10分)答：变电站综合自动化是指利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对变电站主要设备和输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合自动化功能。

变电站综合自动化系统，即利用多台微型计算机和大规模集成电路组成的自动化系统，可以收集到所需要的各种数据和信息，利用计算机的高速计算能力和逻辑判断力，监视和控制变电站的各种设备。

特点：（8页）功能综合化、分层分布化结构、操作监视屏幕化、运行管理智能化、通信手段多元化、测量显示数字化、2、变电站自动化系统结构分为几层(5分)举例说明各层的设备。

(10分)变电站信息的采集和控制分为管理层、站控层和间隔层三层布置。

间隔层按断路器间隔划分，具有测量、控制和继电保护部分。

站控层的主要功能就是作为数据集中处理和保护管理、担负着上传下达的重要任务，对下它可以管理各种间隔单元装置v包括微机监控、保护、自动装置等，收集各种数据并发出控制命令，起到数据集中作用，还可以通过现场总线完成对保护单元的自适应调整；对上则通过设立开放式结构的站级网络接口，与管理层建立联系．将数据传送给管理后台机或调度端，起到数据处理作用。

管理层由一台或多台微机组成，这种微机操作简单方便，界面汉化，使运行值班人员极易掌握握。

3、变电站综合自动化系统的发展经历了哪些阶段，各有哪些特点。

（10分）变电站综合自动化的发展过程大致上分为以下三个阶段：（1）分立元件的自动化装置阶段。

20世纪70年代以前为了提高电力系统安全与经济运行，各种功能的自动装置被陆续研制出来。

但各元件独立运行，互不相干，而且体积大、耗电多、维修周期短、缺乏智能性，没有故障自诊断能力，运行中若出现故障，不能提供告警信息。

（2）微机智能自动装置阶段，由微机构成的自动化装置具有智能化和计算能力强的显著优点，且装置本身具有故障自诊断能力，大大提高了测量的准确性、监控的可靠性和自动化水平。

1、 为什么变电站中和自动化技术的发展成为必然趋势。

第一，随着我国电力工业和电力系统的发展，对变电站的安全、经济运行要求越来越高实现变电站综合自动化，可提高电网的安全、经济运行水平，减少基建投资，并为推广变电站无人值班提供了手段。

第二，随着电网复杂程度的增加，各级调度中心要求更多的信息，以便及时掌握电网及变电站的运行情况；第三，为提高变电站的可控性，要求采用更多的远方集中控制、集中操作和反事故措施等；第四，利用现代计算机技术、通信技术等，提供先进的技术装备，可改变传统的二次设备模式，实现信息共享，简化系统，减少电缆，减少占地面积；五，对变电站进行全面的技术改造2、简述变电站综合自动化的概念及其系统组成和特点。

概念：变电站综合自动化是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

系统组成：特点： (1) 功能的综合化 (2) 设备的操作及监视微机化 (3) 结构分布分层化 (4) 通信网络光缆化 (5) 运行管理智能化系统组成： 即利用多台微型计算机和大规模集成电路组成的自动化系统3、变电站综合自动化与传统变电站相比，其优越性有哪些。

(1) 提高供电质量、提高电压合格率.如电压、无功自动控制功能，可以大大提高电压合格率，无功潮流合理、降低网损、节约电能损耗。

(2) 提高变电站的安全、可靠运行水平。

微机保护和微机自动装置具有故障自诊能力，使二次系统的可靠性大大提高。

(3) 提高电力系统的运行、管理水平。

变电站的监视、测量、记录、抄表等工作都由计算机自动完成，并将检测到的参数及时送往调度中心，使调度员能及时掌握各变电站的运行情况，也能对它进行必要的调节与控制，大大提高了运行管理水平。

1、变电站综合自动化就是对一次设备进行三种操作，在其故障时能迅速切除故障元件，以实现与调度通信，以下四个选项中不属于三种操作的是（）A、检测B、控制C、录波D、保护2、以下五种功能属于变电站综合自动化的基本功能的正确选项是（）①测量、监视、控制功能②继电保护功能③自动控制智能装置的功能④远动及通讯功能⑤自诊断、自恢复和自动切换功能A、①③④B、①②③④⑤C、①②⑤D、①②③⑤3、以下四个选项中，变电站综合自动化系统的结构形式的发展方向是（）A、集中式B、分层分布式C、分散与集中结合式D、完全分散式4、变电站综合自动化系统功能模块的典型硬件结构包括（）①微机系统②模拟量输入/输出回路③开关量输入/输出回路④人机对话接口回路⑤通信回路⑥电源A、①②③B、④⑤⑥C、②③④⑤D、①②③④⑤⑥5、外部设备与CPU交换信息必须通过输入/输出接口电路，一个典型的数字量输入/输出接口电路必须包括（）①数据端口②锁存端口③控制端口④并行端口⑤状态端口A、①③⑤B、②④C、①②③④D、①②③④⑤6、以下不属于监控对算法的要求的是（）A、反映正常运行状态的P、Q、U、I等物理量，计算出有功电能量和无功电能量B、更看重速度和灵敏性C、准确度要求高D、针对的是稳态时的信号7、以下选项中不属于变电站监控系统的特点的是（）A、采集和处理B、监视C、保护D、控制8、以下不属于变压器微机保护中主保护的配置是（）A、冷控失电，主变压器过温报警B、差动速断保护C、本体重瓦斯、有载分接开关重瓦斯和压力释放D、比率制动式差动保护9、变电站综合自动化系统通信的要求中，对各层次之间和每层内部传输信息时间的要求各不相同，以下四个选项中，属于10~1000ms这个范围的是（）A、设备层和间隔层B、间隔层与变电层之间C、间隔内各个模块间D、变电层的各设备之间10、以下各项不属于变电站综合自动化系统内的数据通信网络所具有的特点和要求的是（）A、快速的实时响应能力B、很高的可靠性C、优良的电磁兼容性能D、单层式结构11、如图所示的简单电力系统及公式可知，为了调整用户端电压Vb可采取以下措施中，不正确的是（）A、调节励磁电流以改变发电机端电压B、适当选择变压器的变比C、改变线路的参数D、改变有功功率的分布12、以下几种数字滤波器不是变电站综合自动化系统中常用的是（）A、差分(减法)滤波器B、加法滤波器C、积分滤波器D、低通滤波器13、A/D转换器的主要技术性能有、精度、电源灵敏度、、输出逻辑电平、工作温度范围、量程等。

变电站综合自动化复习题一、选择题1. 变电站综合自动化系统的主要功能是：A. 实现对变电站设备的监控和控制B. 提供电力系统运行状态的监测和分析C. 实现变电站设备的自动化操作D. 所有选项都正确2. 变电站综合自动化系统中，下列哪项不属于典型的监控对象？A. 变压器B. 断路器C. 电缆D. 发电机3. 变电站综合自动化系统中，通信网络主要用于：A. 实现设备之间的数据传输B. 远程监视和控制C. 实现对变电站设备的自动化操作D. 所有选项都正确4. 变电站综合自动化系统中，通信网络常用的传输介质包括：A. 光纤B. 电缆C. 无线通信D. 所有选项都正确5. 变电站综合自动化系统中，对设备状态进行监测的传感器主要包括：A. 温度传感器B. 压力传感器C. 湿度传感器D. 所有选项都正确二、判断题1. 变电站综合自动化系统可以实现对变电站设备的远程监视和控制。

正确 / 错误2. 变电站综合自动化系统中，通信网络的可靠性对系统的运行至关重要。

正确 / 错误3. 变电站综合自动化系统中，传感器的作用是收集设备的运行数据。

正确 / 错误4. 变电站综合自动化系统中，计算机是系统的核心控制设备。

正确 / 错误5. 变电站综合自动化系统中，数据存储和处理主要依靠云计算技术。

正确 / 错误三、简答题1. 请简要介绍变电站综合自动化系统的基本组成部分。

变电站综合自动化系统的基本组成部分包括监控子系统、控制子系统、通信子系统和人机界面。

监控子系统用于实时监测变电站设备的运行状态，包括各种传感器和监测设备。

控制子系统用于对变电站设备进行远程控制和自动化操作，包括断路器、开关和遥控设备等。

通信子系统用于实现设备之间的数据传输和远程监视控制，包括通信网络和传输介质。

人机界面用于操作和管理整个系统，包括计算机、显示器和控制面板等。

2. 请简要描述变电站综合自动化系统的工作原理。

变电站综合自动化系统的工作原理是通过传感器收集变电站设备的运行数据，然后将数据传输到监控子系统进行实时监测和分析。

变电站综合自动化试卷07级A2第一篇：变电站综合自动化试卷07级A 2变电站综合自动化试卷 A（发电/供电07级）一、填空（每空1分，共30分）1.变电站自动化系统的保护测控装置面板上通常有以下元器件：、、、等。

2.变电站综合自动化中保护测控装置的电源插件输入的电源电压一般为_____伏；输出的电源电压一般______伏、____伏、___伏；其中，____伏用于CPU板。

3.变电站综合自动化系统的“四遥”量是指_______、_________、________、______；主变温度、有载调压主变分接头位置调节分别属于_____ 量和_____量。

4.综合自动化装置模拟量输入回路中常用____________ 和____________两种A/D转换。

其中，______式A/D变换输出的脉冲频率正比于输入电压的大小。

5.变电站综合自动化系统的后台计算机（或当地监控主站）的软件通常有以下模块：_____________、_________________、______________和______________。

6.变电站综合自动化系统的保护测控装置，对于从装置外部引入的接点，通常经___________引至微机的并行接口；装置输出的开关量一般都采用并行接口的输出经光隔后控制___________的方法。

7.分层分布式变电站自动化系统的组屏及安装方式通常有____________、___________ 和_________三种。

8.用高频正弦波作为载波信号时，数字信号调制的方式有三种，它们分别为_____________、_________________ 和 ______________。

二、简答下列各题（每题5分，共20分）1.变电站综合自动化系统的通信内容包括哪些？2.乃奎斯特采样定理的基本思想是什么？当某一保护测控装置的采样频率是1000Hz时，其硬件回路中的模拟低通滤波器必须滤掉输入信号中哪些高频分量？3.基于逐次逼近式A/D变换的模拟量输入电路，主要包括哪些部分？4.变电站综合自动化系统中保护测控装置的典型硬件结构主要包括哪些？三、问答题（共50分）1．某110KV变电站的电气主接线如图一所示，已知该变电站采用分层分布式变已知该变电站综自系统采用分层分布式结构，试画出该变电站综自系统的结构框图。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、自动控制技术等手段，对变电站的监测、控制、保护、测量等功能进行集成和自动化管理的系统。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：实时监测和数据采集、远程控制和操作、故障检测和保护、数据存储和分析、报警和事件记录等。

3. 变电站综合自动化系统的基本组成有哪些？变电站综合自动化系统的基本组成包括：监测与控制单元、通信网络、数据采集单元、远动控制单元、保护与自动化设备、数据处理与管理单元等。

4. 变电站综合自动化系统中的监测与控制单元的作用是什么？监测与控制单元负责对变电站的各种参数进行实时监测和采集，包括电压、电流、功率、温度等，同时可以对设备进行远程操作和控制。

5. 变电站综合自动化系统中的通信网络的作用是什么？通信网络负责将变电站内各个子系统连接起来，实现数据的传输和通信，包括局域网、广域网、无线通信等。

6. 变电站综合自动化系统中的数据采集单元的作用是什么？数据采集单元负责对变电站内各种数据进行采集和传输，将采集到的数据发送到数据处理与管理单元进行处理和分析。

7. 变电站综合自动化系统中的远动控制单元的作用是什么？远动控制单元负责对变电站内的设备进行远程控制和操作，可以实现对开关、刀闸、隔离开关等设备的远程操作。

8. 变电站综合自动化系统中的保护与自动化设备的作用是什么？保护与自动化设备负责对变电站内的设备和电路进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。

9. 变电站综合自动化系统中的数据处理与管理单元的作用是什么？数据处理与管理单元负责对采集到的数据进行处理、存储和分析，同时提供数据查询、报表生成、故障诊断等功能。

10. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：提高运行效率和可靠性、减少人工操作和维护成本、提供实时监测和报警功能、提供数据分析和故障诊断等。

A.先投入电容器组，后升高主变压器分接头。

B.先升高主变压器分接头，后投入电容器组。

C.先退出电容器组，后升高主变压器分接头。

D.先投入电容器组，后降低主变压器分接头。

7.智能化变电站的特征可理解为以下几个方面（）A一次设备的智能化B二次设备的网络化C变电站通信网络和系统实现标准统一化D一次设备和二次设备数字化8.智能变电站包括自动化站级（）等。

A监视控制系统B站域控制C通信系统D对时系统9.有源电子式互感器利用电磁感应等原理感应被测信号，以下（）属于有源电子式互感器。

A采用罗氏线圈的电流互感器B采用电阻、电容或电感分压电压互感器C磁光玻璃型电流互感器D普克儿效应型电压互感器10.智能变压器在线监测包括本体监测和辅助设备监测两部分，监测单元具有自我监测和诊断能力。

属于其本体监测项目主要有（）.A温度及负荷监测B油中溶解气体及微水监测C铁芯接地电流监测D局部放电监测和套管绝缘监测二、判断题（判断下列描述是否正确。

对的在括号内打错的在括号内打“x”・每题2分，共计20分）。

1.站控层具有在线可编程的全站操作闭锁控制功能。

（）2.电压无功自动综合控制；低频减我；备用电源自投；小电流接地选线；故障录波和测距：事件顺序记录SOE等属于安全自动控制子系统。

（）3.开关量输入/输出系统由微机若干个串行接口、光耦合器及有触点的中间继电器等组成，主要用于各种保护的出口跳闸、信号报警、外部触点输入及人机对话、通信等功能。

（）4.数据采集系统是将输入保护装置的连续的模拟信号转换为可以被微机保护装置识别处理的离散的数字信号。

（）《变电站综合自动化与智能变电站技术》模拟试卷A答案一、选择题（下列每题所提供的答案中，将一个或多个正确答案填在括号内每题2分，共计20分）。

1.变电站综合自动化的研究内容包括（）oA电气量的采集和电气设备的状态监视、控制和调节。

B实现变电站正常运行的监视和操作，保证变电站的正常运行和安全。

C发生事故时，由继电保护和故障录波等完成瞬态电气量的采集、监视和控制，并迅速切除故障和完成事故后的恢复正常操作。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用先进的计算机技术、通信技术和控制技术，对变电站的监控、保护、测量、控制等功能进行集成和自动化管理的系统。

它通过实时监测和控制变电站的各种设备，提高了变电站的运行效率和可靠性。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站的设备状态、运行参数等信息。

- 保护功能：对变电站的设备进行故障检测和保护，保证设备的安全运行。

- 测量功能：对变电站的电气参数进行实时测量和监测。

- 控制功能：对变电站的设备进行远程控制和操作。

- 通信功能：实现变电站内部和外部的数据传输和通信。

- 数据存储和处理功能：对变电站的数据进行存储和处理，生成报表和统计分析结果。

3. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统主要由以下几个组成部分构成：- 电气设备：包括变压器、断路器、隔离开关等各种变电设备。

- 监控系统：用于实时监测和显示变电站的设备状态和运行参数。

- 保护系统：用于对变电站的设备进行故障检测和保护。

- 测量系统：用于对变电站的电气参数进行实时测量和监测。

- 控制系统：用于对变电站的设备进行远程控制和操作。

- 通信系统：用于实现变电站内部和外部的数据传输和通信。

- 数据存储和处理系统：用于对变电站的数据进行存储和处理。

4. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：- 提高运行效率：通过自动化控制和监测，减少了人工操作和监测的工作量，提高了运行效率。

- 提高运行可靠性：自动化系统可以实时监测设备状态，及时发现故障并采取措施，提高了设备的可靠性。

- 降低人为错误：自动化系统可以减少人为操作的错误，提高了操作的准确性和稳定性。

- 提高安全性：自动化系统可以对设备进行故障检测和保护，提高了变电站的安全性。

- 便于管理和维护：自动化系统可以对设备进行远程控制和操作，方便了管理和维护工作。
