变电站综合自动化考核试题库--给学员

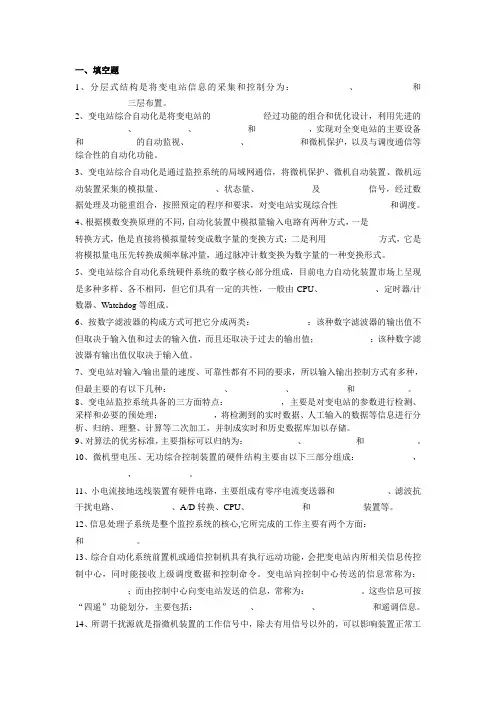

一、填空题1、分层式结构是将变电站信息的采集和控制分为：____________、____________和____________三层布置。

2、变电站综合自动化是将变电站的____________经过功能的组合和优化设计，利用先进的____________、____________、____________和____________，实现对全变电站的主要设备和____________的自动监视、____________、____________和微机保护，以及与调度通信等综合性的自动化功能。

3、变电站综合自动化是通过监控系统的局域网通信，将微机保护、微机自动装置、微机远动装置采集的模拟量、____________、状态量、____________及___________信号，经过数据处理及功能重组合，按照预定的程序和要求，对变电站实现综合性____________和调度。

4、根据模数变换原理的不同，自动化装置中模拟量输入电路有两种方式，一是____________转换方式，他是直接将模拟量转变成数字量的变换方式；二是利用____________方式，它是将模拟量电压先转换成频率脉冲量，通过脉冲计数变换为数字量的一种变换形式。

5、变电站综合自动化系统硬件系统的数字核心部分组成，目前电力自动化装置市场上呈现是多种多样、各不相同，但它们具有一定的共性，一般由CPU、____________、定时器/计数器、Watchdog等组成。

6、按数字滤波器的构成方式可把它分成两类：____________：该种数字滤波器的输出值不但取决于输入值和过去的输入值，而且还取决于过去的输出值；____________：该种数字滤波器有输出值仅取决于输入值。

7、变电站对输入/输出量的速度、可靠性都有不同的要求，所以输入输出控制方式有多种，但最主要的有以下几种：____________、____________、____________和____________。

变电站综合自动化试题w e(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--山东科技大学2010—2011学年第二学期《电网综合自动化技术》试卷班级姓名学号一、问答题（共50分）1、什么是变电站综合自动化系统(5分)具有哪些特点(10分)答：变电站综合自动化是指利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对变电站主要设备和输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合自动化功能。

变电站综合自动化系统，即利用多台微型计算机和大规模集成电路组成的自动化系统，可以收集到所需要的各种数据和信息，利用计算机的高速计算能力和逻辑判断力，监视和控制变电站的各种设备。

特点：（8页）功能综合化、分层分布化结构、操作监视屏幕化、运行管理智能化、通信手段多元化、测量显示数字化、2、变电站自动化系统结构分为几层(5分)举例说明各层的设备。

(10分)变电站信息的采集和控制分为管理层、站控层和间隔层三层布置。

间隔层按断路器间隔划分，具有测量、控制和继电保护部分。

站控层的主要功能就是作为数据集中处理和保护管理、担负着上传下达的重要任务，对下它可以管理各种间隔单元装置v包括微机监控、保护、自动装置等，收集各种数据并发出控制命令，起到数据集中作用，还可以通过现场总线完成对保护单元的自适应调整；对上则通过设立开放式结构的站级网络接口，与管理层建立联系．将数据传送给管理后台机或调度端，起到数据处理作2用。

管理层由一台或多台微机组成，这种微机操作简单方便，界面汉化，使运行值班人员极易掌握握。

3、变电站综合自动化系统的发展经历了哪些阶段，各有哪些特点。

（10分）变电站综合自动化的发展过程大致上分为以下三个阶段：（1）分立元件的自动化装置阶段。

20世纪70年代以前为了提高电力系统安全与经济运行，各种功能的自动装置被陆续研制出来。

但各元件独立运行，互不相干，而且体积大、耗电多、维修周期短、缺乏智能性，没有故障自诊断能力，运行中若出现故障，不能提供告警信息。

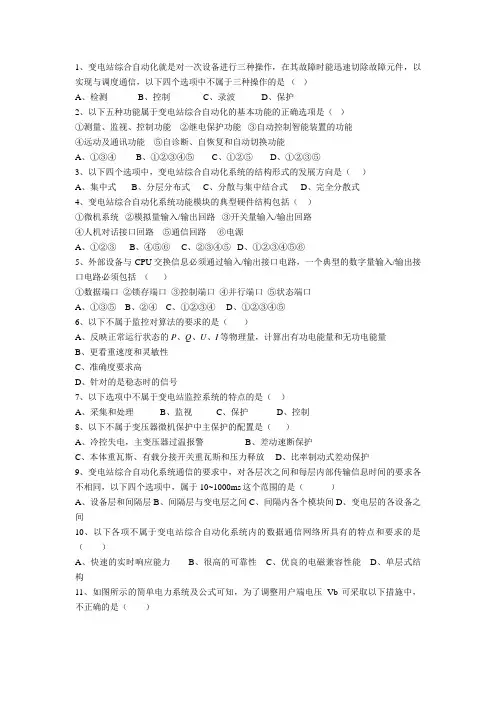

1、变电站综合自动化就是对一次设备进行三种操作，在其故障时能迅速切除故障元件，以实现与调度通信，以下四个选项中不属于三种操作的是（）A、检测B、控制C、录波D、保护2、以下五种功能属于变电站综合自动化的基本功能的正确选项是（）①测量、监视、控制功能②继电保护功能③自动控制智能装置的功能④远动及通讯功能⑤自诊断、自恢复和自动切换功能A、①③④B、①②③④⑤C、①②⑤D、①②③⑤3、以下四个选项中，变电站综合自动化系统的结构形式的发展方向是（）A、集中式B、分层分布式C、分散与集中结合式D、完全分散式4、变电站综合自动化系统功能模块的典型硬件结构包括（）①微机系统②模拟量输入/输出回路③开关量输入/输出回路④人机对话接口回路⑤通信回路⑥电源A、①②③B、④⑤⑥C、②③④⑤D、①②③④⑤⑥5、外部设备与CPU交换信息必须通过输入/输出接口电路，一个典型的数字量输入/输出接口电路必须包括（）①数据端口②锁存端口③控制端口④并行端口⑤状态端口A、①③⑤B、②④C、①②③④D、①②③④⑤6、以下不属于监控对算法的要求的是（）A、反映正常运行状态的P、Q、U、I等物理量，计算出有功电能量和无功电能量B、更看重速度和灵敏性C、准确度要求高D、针对的是稳态时的信号7、以下选项中不属于变电站监控系统的特点的是（）A、采集和处理B、监视C、保护D、控制8、以下不属于变压器微机保护中主保护的配置是（）A、冷控失电，主变压器过温报警B、差动速断保护C、本体重瓦斯、有载分接开关重瓦斯和压力释放D、比率制动式差动保护9、变电站综合自动化系统通信的要求中，对各层次之间和每层内部传输信息时间的要求各不相同，以下四个选项中，属于10~1000ms这个范围的是（）A、设备层和间隔层B、间隔层与变电层之间C、间隔内各个模块间D、变电层的各设备之间10、以下各项不属于变电站综合自动化系统内的数据通信网络所具有的特点和要求的是（）A、快速的实时响应能力B、很高的可靠性C、优良的电磁兼容性能D、单层式结构11、如图所示的简单电力系统及公式可知，为了调整用户端电压Vb可采取以下措施中，不正确的是（）A、调节励磁电流以改变发电机端电压B、适当选择变压器的变比C、改变线路的参数D、改变有功功率的分布12、以下几种数字滤波器不是变电站综合自动化系统中常用的是（）A、差分(减法)滤波器B、加法滤波器C、积分滤波器D、低通滤波器13、A/D转换器的主要技术性能有、精度、电源灵敏度、、输出逻辑电平、工作温度范围、量程等。

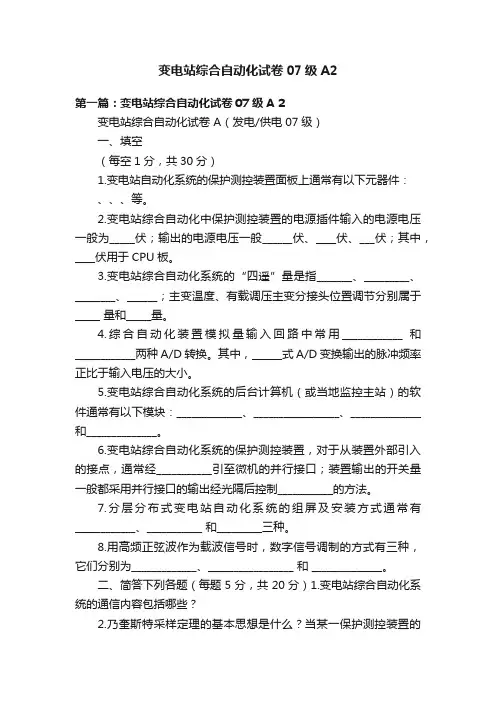

变电站综合自动化试卷07级A2第一篇：变电站综合自动化试卷07级A 2变电站综合自动化试卷 A（发电/供电07级）一、填空（每空1分，共30分）1.变电站自动化系统的保护测控装置面板上通常有以下元器件：、、、等。

2.变电站综合自动化中保护测控装置的电源插件输入的电源电压一般为_____伏；输出的电源电压一般______伏、____伏、___伏；其中，____伏用于CPU板。

3.变电站综合自动化系统的“四遥”量是指_______、_________、________、______；主变温度、有载调压主变分接头位置调节分别属于_____ 量和_____量。

4.综合自动化装置模拟量输入回路中常用____________ 和____________两种A/D转换。

其中，______式A/D变换输出的脉冲频率正比于输入电压的大小。

5.变电站综合自动化系统的后台计算机（或当地监控主站）的软件通常有以下模块：_____________、_________________、______________和______________。

6.变电站综合自动化系统的保护测控装置，对于从装置外部引入的接点，通常经___________引至微机的并行接口；装置输出的开关量一般都采用并行接口的输出经光隔后控制___________的方法。

7.分层分布式变电站自动化系统的组屏及安装方式通常有____________、___________ 和_________三种。

8.用高频正弦波作为载波信号时，数字信号调制的方式有三种，它们分别为_____________、_________________ 和 ______________。

二、简答下列各题（每题5分，共20分）1.变电站综合自动化系统的通信内容包括哪些？2.乃奎斯特采样定理的基本思想是什么？当某一保护测控装置的采样频率是1000Hz时，其硬件回路中的模拟低通滤波器必须滤掉输入信号中哪些高频分量？3.基于逐次逼近式A/D变换的模拟量输入电路，主要包括哪些部分？4.变电站综合自动化系统中保护测控装置的典型硬件结构主要包括哪些？三、问答题（共50分）1．某110KV变电站的电气主接线如图一所示，已知该变电站采用分层分布式变已知该变电站综自系统采用分层分布式结构，试画出该变电站综自系统的结构框图。

变电站综合自动化复习题一、简介变电站综合自动化是指通过自动化技术和设备，对变电站的运行、监控、控制和保护等工作进行全面自动化管理。

它能够提高变电站的安全性、可靠性和经济性，减少人为操作错误带来的风险，提高运行效率和管理水平。

二、自动化设备与系统1. 主变压器监测系统主变压器是变电站的核心设备之一，其监测系统能够实时监测主变压器的温度、湿度、油位、气体等参数，以及变压器的运行状态和故障信息。

通过监测系统，可以及时发现并处理主变压器的异常情况，保证变电站的正常运行。

2. 继电保护装置继电保护装置是变电站的重要组成部分，用于检测和保护变电站的电气设备，如变压器、电缆、开关等。

继电保护装置能够对电气设备的电流、电压、频率等参数进行监测，并在发生故障时及时切除故障电路，保护设备的安全运行。

3. 远动装置远动装置是变电站的远程控制设备，通过远程信号传输和控制，实现对变电站设备的远程操作和监控。

远动装置可以实现对开关、刀闸、断路器等设备的远程控制，提高操作的便捷性和安全性。

4. 通信系统通信系统是变电站综合自动化的重要组成部分，用于实现各个设备之间的信息传输和交互。

通信系统可以采用有线或无线通信方式，如光纤通信、无线电通信等。

通过通信系统，各个设备之间可以实现数据的共享和交换，实现变电站的全面自动化管理。

三、综合自动化系统的优势1. 提高安全性和可靠性综合自动化系统可以实时监测和控制变电站设备的运行状态，及时发现并处理故障，提高变电站的安全性和可靠性。

同时，系统还可以实现对设备的智能保护，避免因操作错误或人为因素导致的事故发生。

2. 提高运行效率和管理水平综合自动化系统通过自动化技术的应用，可以实现变电站设备的远程控制和监测，提高运行效率和管理水平。

操作人员可以通过系统对设备进行远程操作和监控，减少人为操作错误和时间成本，提高工作效率。

3. 降低运维成本综合自动化系统的应用可以减少人工巡检和维护的工作量，降低运维成本。

变电站综合自动化复习题一、简答题1. 请简要解释什么是变电站综合自动化系统。

变电站综合自动化系统是指利用现代自动化技术和通信技术，对变电站的监控、控制、保护、测量和通信等功能进行集成和自动化管理的系统。

它通过各种传感器、执行器和控制装置，实现对变电站设备的实时监测、远程控制和智能化管理，提高变电站的运行效率、可靠性和安全性。

2. 请列举变电站综合自动化系统的主要组成部份。

变电站综合自动化系统主要包括以下组成部份：- 监控系统：用于实时监测变电站设备的运行状态，包括各种传感器、监测装置和数据采集系统。

- 控制系统：用于远程控制变电站设备的操作，包括开关控制、调节控制和保护控制等功能。

- 保护系统：用于对变电站设备进行保护，包括电流保护、电压保护、频率保护和差动保护等功能。

- 测量系统：用于对变电站电气参数进行测量和记录，包括电能计量、电压测量和电流测量等功能。

- 通信系统：用于变电站内部各个子系统之间的数据传输和远程监控，包括以太网、光纤通信和无线通信等技术。

3. 请解释什么是变电站综合自动化系统的远动功能。

变电站综合自动化系统的远动功能是指通过远程控制中心对变电站设备进行远程操作和控制的能力。

通过远动功能，运维人员可以在中心控制室对变电站的开关、断路器、隔离开关等设备进行远程操作，实现对变电站的远程控制和管理。

远动功能可以大大提高运维人员的工作效率和安全性，避免了人工操作中的误操作和风险。

4. 请简要介绍变电站综合自动化系统的优势和应用。

变电站综合自动化系统具有以下优势：- 提高运行效率：自动化系统可以实时监测和控制变电站设备，提高运行效率和响应速度。

- 提高运行可靠性：自动化系统可以对变电站设备进行保护和故障检测，提高运行可靠性和安全性。

- 减少人工成本：自动化系统可以代替部份人工操作，减少人力资源的投入和成本。

- 实现远程监控：自动化系统可以通过通信网络实现对变电站的远程监控和管理，方便运维人员的工作。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用先进的计算机技术、通信技术和控制技术，对变电站的监控、保护、测量、控制等功能进行集成和自动化管理的系统。

它通过实时监测和控制变电站的各种设备，提高了变电站的运行效率和可靠性。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站的设备状态、运行参数等信息。

- 保护功能：对变电站的设备进行故障检测和保护，保证设备的安全运行。

- 测量功能：对变电站的电气参数进行实时测量和监测。

- 控制功能：对变电站的设备进行远程控制和操作。

- 通信功能：实现变电站内部和外部的数据传输和通信。

- 数据存储和处理功能：对变电站的数据进行存储和处理，生成报表和统计分析结果。

3. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统主要由以下几个组成部分构成：- 电气设备：包括变压器、断路器、隔离开关等各种变电设备。

- 监控系统：用于实时监测和显示变电站的设备状态和运行参数。

- 保护系统：用于对变电站的设备进行故障检测和保护。

- 测量系统：用于对变电站的电气参数进行实时测量和监测。

- 控制系统：用于对变电站的设备进行远程控制和操作。

- 通信系统：用于实现变电站内部和外部的数据传输和通信。

- 数据存储和处理系统：用于对变电站的数据进行存储和处理。

4. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：- 提高运行效率：通过自动化控制和监测，减少了人工操作和监测的工作量，提高了运行效率。

- 提高运行可靠性：自动化系统可以实时监测设备状态，及时发现故障并采取措施，提高了设备的可靠性。

- 降低人为错误：自动化系统可以减少人为操作的错误，提高了操作的准确性和稳定性。

- 提高安全性：自动化系统可以对设备进行故障检测和保护，提高了变电站的安全性。

- 便于管理和维护：自动化系统可以对设备进行远程控制和操作，方便了管理和维护工作。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、控制技术等手段，对变电站的监控、保护、自动化控制、通信等功能进行集成和实现的系统。

它通过采集、处理和传输变电站各种设备的运行状态和参数信息，实现对变电站的远程监控、操作和管理。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站各种设备的运行状态和参数，包括电压、电流、温度等。

- 保护功能：对变电站的设备进行保护，如过电流保护、过电压保护、短路保护等。

- 自动化控制功能：对变电站的设备进行自动控制，如开关操作、调节设备的运行参数等。

- 通信功能：与上级电网调度中心进行数据通信，实现对变电站的远程监控和控制。

- 数据管理功能：对采集到的数据进行存储、管理和分析，为运维人员提供决策支持。

3. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统主要由以下组成部分构成：- 采集装置：负责采集变电站各种设备的运行状态和参数信息。

- 控制装置：负责对采集到的数据进行处理和控制，实现对变电站设备的自动化控制。

- 通信装置：负责与上级电网调度中心进行数据通信，实现远程监控和控制。

- 人机界面：提供给运维人员进行操作和监控的界面，如监视屏、操作面板等。

- 数据管理系统：负责对采集到的数据进行存储、管理和分析，为运维人员提供决策支持。

二、计算题1. 变电站的额定容量为100MVA，负载率为80%，求变电站的负荷功率。

负载率 = 负荷功率 / 额定容量，可得负荷功率 = 负载率 * 额定容量。

负载率 = 80% = 0.8，额定容量 = 100MVA。

负荷功率 = 0.8 * 100MVA = 80MVA。

2. 变电站综合自动化系统采集到的电流数据如下：I1 = 100A，I2 = 150A，I3 = 200A，求三相电流的平均值。

三相电流的平均值 = (I1 + I2 + I3) / 3。

1、简述变电站综合自动化的概念及其系统组成和特点.概念：变电站综合自动化是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计,利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动限制和微机保护，以及与调度通信等综合性的自动化功能. 系统组成：特点：（1）功能的综合化（2）设备的操作及监视微机化（3）结构分布分层化（4）通信网络光缆化（5）运行治理智能化系统组成：即利用多台微型计算机和大规模集成电路组成的自动化系统二.判断题1.变电站综合自动化采集的信息大致可以分为两类：一是与电网调度限制有关的信息,二是为实现变电站综合自动化站内监控所使用的信息对）2.变电站自动化体系结构中，“通信限制系统治理〃连接系统各局部,负责数据和命令的传输，并对这一过程进行协调、治理和限制对）3.变送器接入TV或TA的一次回路中错）4.在变电站中,变送器的输出信号采用统一的交流信号错）5.三元件式三相功率变送器适用于三相三线制系统中的三相功率测量错）6.对一个信号采样就是测取该信号的瞬时值对）7.在分散与集中相结合的结构形式中,配电线路的保护采用集中组屏结构,高压线路保护和变压器保护采用分散式结构错）8.传输方式与传输的信号是模拟信号还是数字数据无关,而是根据信道上传输的是数字信号还是模拟信号而定.（对）9、现场总线是数字式、并行、多点通信的数据总线错）10.电路交换的线路利用率比报文交换的高.（错）11、备用电源在投入前在检测工作母线失压时还必须检查工作电源无流对）12、微机故障录波装置要保存故障前的数据对）13.传输层是一个端一端,也即主机一主机的层次对）14.RS-232D采用负逻辑,标准接口电路采用非平衡型.（对）15、当电力系统有功功率缺额较大时,靠负荷调节效应来补偿有功缺额就可以保证系统的平安稳定运行.（错）16.备用电源自动投入切除工作电源断路器必须经过延时二（对）17、数据传输速率指一个信道的最大数据传输速度,表示方法为数据速率和调制速率错）18.微机故障录波装置采用软件启动录波,一旦装置启动,立即保存3周正常运行的最新数据作为首段数据记录.（对）19、监控系统的核心是信息处理子系统对）一、填空题（每空格1分,共20分）1、变电站综合自动化系统的范嚅包括综合自动化技术、远动技术、继电保护技术、变电站其他智能技术亡及电站综合自动化系统中模拟量输入中的A/D转换方式主要有逐次逼近型A/D转换方式（ADC）、电压/频率变换方式（VFC）3、变电站综合自动化系统中开关量输入输出中的隔离技术主要有光电隔离、继电器隔离4、变电站综合自动化系统中脉冲量的采集主要用于电能计量,解决脉冲量读数和计数的矛盾的主要技术是采用主、副两套计数器协同工作.5、电力变压器微机保护的丰保护中要有差动保护、瓦斯保护.6、变电站的电压和无功捽制中要方法有专痂丽调节装置、软件VQC7、自动重合闸是指自动重合闸是指当断路器由继电保护动作或其它非人工操作而跳闸后,能够自动限制断路器重新合上的一种装置8、变电站综合自动化中的“四遥〃是指遥测、遥调、遥信、遥控.9、突变量电流元件的作用是电流保护动作的启动元件,用以提升保护灵敏度.二、简做题（每题8分,共4（11H5、答：所谓变电站的运行状态是指变电站的各种电气量所处的状态,根据状态变量的大小,可将变电站的运行状态划分为九个区域,简称九区图"，如下图.运行状态图当变电站运行于0区域时，电压和功率因数均合格,此时不需要进行调整.①简单越限情况当变电站运行于1区域时，电压越过上限而功率因数合格,此时应调整变压器分接头使电压降低.如单独调整变压器分接头无法满足要求时,可考虑强行切除电容器组.当变电站运行于5区域时，电压低于下限而功率因数合掐,此时应调整变压器分接头使电压升高,直至分接头无法调整（次数限制或档位限制）.当变电站运行于3区域时,功率因数低于下限而电压合格,此时应投入电容器组直至功率因数合格.当度电站运行于7区域时,功率因数超过上限而电压合格,此时应切除电容器组直至功率因数合格.②双参数越限情况当变电站运行于2区域时，电压超过上限而功率因数低于下限,此时如先投入电容器组,那么电压会进一步上升二因此先调整变压器分接头使电压降低,待电压合格后假设功率因数仍越限再投入电容器组.当变电站运行于4区域时，电压和功率因数同时低于下限,此时如先调整变压器分接头升比,那么无功会更加缺乏,因此应先投入电容器组,待功率因数合格后假设电压越限再调整变压器分接头使电压升高.当变电站运行于6区域时，电压低于下限而功率因数越过上限,此时如先切除电容器组,那么电压会进一步下降,因此应先调整变压器分接头使电压升高,待电压合格后假设功率因数仍越限再切除电容器组.当变电站运行于8区域时，电压和功率因数同时超过上限,此时如先调整变压器分接头降压,那么无功会更加过剩，因此应先切除电容器组,待功率因数合格后假设电压仍越限再调整变压器分接头使电压降低，在实际运行过程中，以上要求可根据变电站的具体情况进行调整,如5区不调整变压器分接头而代之切除电容器组等.一、填空题1、对发电厂来说,主要的调压手段是调整的发电机的励磁,在变电站的主要调压手段是调节变压器分接头和补偿电容器2、分析和评价各种算法优劣标准主要指标是：计算精度、响应时间和运算⅛t3、变电站综合自动化体统的主要结构形式有四种.分别是集史史、分层分布式、分散与集中结合式、完全分散式4、重合闸的运行方式有：综合重合闸、单和重介倒、.三相市合闸和停运.5、电气操作票制度是我国电力系统的运行治理中一种预防误操作的有效平安举措.6、微机保护中有两种定值,即开关整定值和数值整定值.1 .所谓分层式结构,是将变电站信息的采集和限制分为：治理层,站控层,间隔层2 .数字滤波器的滤波特性通常可用它的频率响应特性来表示包括：幅频特性,相频特性3 .典型模拟量输入电路主要包括：电压形成电路,低通滤波电路,采样保持多路转换开关,A/D变换芯片4 .保护软件有：运行调试不对应三种工作状态5 .复合电压闭锁过滤保护：低电压元件,负序电压元件和过流元件6 .常闭开关量的隔离方法有：光电隔离,继电器隔离7 .运行装置的4遥：遥控遥测遥信遥调8 .防误操作包括五个方面,一般简称五防他们是：预防误分合断路器,预防带负荷分合隔离开关,预防带电挂接地线,预防带接地线合断路器,预防误入带电间隔9 .目前应用于综自系统的主要数字核心：基于单片机的测控单元,基于工控的测控单元,基于数字信号处理器的测控单元10 .输电线路自动重合闸的运行方式：单向重合闸三相重合闸综合重合闸停运重合闸11 .变电站综自的内容应包括：变电站电气量的采集，电气设备的状态监视限制和调节12 .变电站综自系统的结构形式有：集中式结构,分层分布式结构,分散与集中相结合结构完全分散式结构13 .变电站综自软件算法作用是：提升运算精度,提升运算速度14 .算法的选择标准：计算精度,响应时间,运算量15 .常用滤波器有：差分滤波器,加法滤波器,积分滤波器16 .变电站主要调压手段有：常用有载调压变压器补偿电容器判断1 .所谓分布式结构（对）2 .加法数字滤波器可以（错）3 .信息处理子系统（对）4 .电网内实时时钟（对）5 .保护装置在系统震荡应该动作（错）6 .当电容器母线电压超过（对）7 .对具有3台主要（错）8 .备用电源自动投入（对）9 .电力系统正常（对）10 .自动按频率减（错）2510X二、判断题1、工频正弦信号,半周积分算法的数据窗长度为15mso（x）2、根据采样定理,如果被采样信号中所含的最高频率成分为fmax,,那么采样频率fs必须大于2倍的fmaxoIx）3、满量程为2V的4位A/D芯片,其最小有效的量化单位AE为0.1V.（x）4、典型模拟量输入回路中低通滤波器的作用是限制输入信号最高频率,降低采样fs.〔V）5、压频变换器VFC的作用是将输入电压模拟量变换成频率固定的脉冲信号,并对脉冲信号进行计数.（X）6、微机保护傅氏算法只适用于正弦信号∙（X）7、差分数字滤波器不能滤除直流分量.（X）8、变压器和电容器都有调压作用，其作用、原理和效果是相同的∙（X）9、备用电源自动投入切除工作电源断路器必须经过延时.（V）10、频率调节效应系数K,反映了系统无功与频率的变化关系.（x）11、逐次逼近式A/D转换器,进行模拟数值比拟时,必须进行D/A转换（V）12、与差分滤波器比拟,加法滤波器的数据窗口长,为工频周期的一半.（x）13、手动跳开工作电源，备用电源自动投入装置不允许动作.14、系统振荡过程中,保护的误动是允许的∙（x）15、电容器保护的有过电压保护,无欠压保护.（x）16、在我国，小电流接地系统是指1035KV系统,中性点不接地或经消弧线圈接地.（x）17、小电流接地系统发生单相接地故障,非故障相对地电压升为高为倍.（V）18、小电流接地系统发生单相接地故障,故障线路首段的零序电流数值上等于系统非故障线路全部电容电流的总和,其方向为线路指向母线.（V）19、故障录波的作用是,当电力系统发生故障时,的记录下与事故有关的运行参数，以便作进∙步的数据分析处理.20、并行数据传输速度快,适用于短距离传输,串行数据传输速度慢,适用于远距离传输.三、简做题1、变电站综合自动化根本概念？Pl根本功能包括那几个方面？P6答：D变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备（包括继电保护、限制、测量、信号、故障录波、自动装置及远动装置等）的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、限制和协调的一种综合性的自动化系统.（2）根本功能包括：［1］测量、监视、限制功能.［2］继电保护功能.［3］自动限制智能装置的功能.［4］远动及数据通信功能.［5］子诊断、自恢复和自动切换功能2、试分析变电站运行“九区图”，假设变电站运行2、6两区域内，应分析用何种调控策略,使其恢复在正常运行状态？P114答:当变电站运行在2区域时，电压越上限,功率越下限,可先调整变压器分接头使电压降低,等到电压合格后,假设功率因素仍越限可投入电容器组.当变压器运行于6区域时，电压低于下限,功率因素超过上线限,应先调整变压器分接头使电压升高,代电压合格后,假设功率因数仍越限再切除电容器组.3、简述变电站综合自动化系统中监控子系统的根本功能？P67答：D实时数据采集与处理.2）运行监视与报警功能.。

变电站综合自动化系统
选择题（单选或多选）：
1.属于变电站一次设备的有（）
A. 主变压器
B. 电容器
C. 避雷器
D. 电抗器
E. 微机综保装置
2.变电站在电力系统中的作用：（）
A. 生产电能
B. 变换电压
C. 传输电能
D. 消耗电能
3.综合自动化系统结构形式包括（）：
A. 集中式
B. 分布式
C. 分散（层）分布式
D. 组合式
4.继电保护装置要求具备的特性包括（）：
A. 选择性
B. 速动性
C. 灵敏性
D. 可靠性
5.继电保护中反映电流改变的保护类型有哪些（）：
A. 电流速断
B. 定时过流
C. 零序电流
D. 过压保护
6.监控系统主要监测的交流模拟量哪些（）
A.电压
B. 电流
C. 功率
D. 电度量
E. 功率因数
7.变电站综合自动化系统一般包括哪几层（）：
A.站控层
B. 间隔层
C. 通信层
D. 链路层
8.变电站综合自动化系统中常见的小直流量信号包括（）：
A. 4-20ma
B. 0-5V
C. 0-25V
D. DC220V
问答题：
1.电力系统的基本特点包括哪些？
2.监控系统中常见的开关量信号有哪些？
答案：（总分50分选择题每题4分，问答题每题9分）
1.ABCD
2. B
3.ABC
4.ABCD
5.ABC
6.ABCE
7.ABC
8.AB
9.连续运行的系统，电能的生产、传输、分配和消耗必须同时完成。

10.断路器状态、手车状态、储能、刀闸等信号。

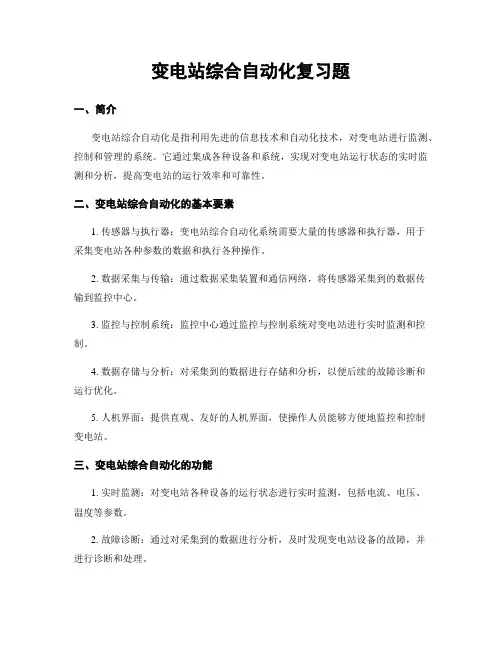

变电站综合自动化复习题一、简介变电站综合自动化是指利用先进的信息技术和自动化技术，对变电站进行监测、控制和管理的系统。

它通过集成各种设备和系统，实现对变电站运行状态的实时监测和分析，提高变电站的运行效率和可靠性。

二、变电站综合自动化的基本要素1. 传感器与执行器：变电站综合自动化系统需要大量的传感器和执行器，用于采集变电站各种参数的数据和执行各种操作。

2. 数据采集与传输：通过数据采集装置和通信网络，将传感器采集到的数据传输到监控中心。

3. 监控与控制系统：监控中心通过监控与控制系统对变电站进行实时监测和控制。

4. 数据存储与分析：对采集到的数据进行存储和分析，以便后续的故障诊断和运行优化。

5. 人机界面：提供直观、友好的人机界面，使操作人员能够方便地监控和控制变电站。

三、变电站综合自动化的功能1. 实时监测：对变电站各种设备的运行状态进行实时监测，包括电流、电压、温度等参数。

2. 故障诊断：通过对采集到的数据进行分析，及时发现变电站设备的故障，并进行诊断和处理。

3. 远程控制：通过远程控制系统，对变电站设备进行远程操作和控制，如开关的合闸和分闸。

4. 信息管理：对变电站的运行数据进行管理和分析，生成报表和统计图表，为运维人员提供决策支持。

5. 安全保护：对变电站设备进行安全保护，如过载保护、短路保护等，确保变电站的安全运行。

四、变电站综合自动化的应用案例1. 实时监测与控制：通过安装传感器和执行器，对变电站的电流、电压、温度等参数进行实时监测和控制，保证变电站的稳定运行。

2. 故障诊断与处理：通过对采集到的数据进行分析，及时发现变电站设备的故障，并进行诊断和处理，减少故障对变电站运行的影响。

3. 远程操作与控制：通过远程控制系统，运维人员可以随时随地对变电站设备进行远程操作和控制，提高运维效率。

4. 数据管理与分析：对采集到的数据进行存储和分析，生成报表和统计图表，为运维人员提供决策支持，优化变电站的运行。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术和自动控制技术，对变电站的监控、控制、保护、测量、通信等功能进行集成管理的系统。

2. 变电站综合自动化系统有哪些主要功能？主要功能包括变电站的监控与管理、自动化控制、保护与安全、测量与计量、通信与联网等。

3. 变电站综合自动化系统的组成部分有哪些？主要组成部分包括监控与管理系统、自动化控制系统、保护与安全系统、测量与计量系统、通信与联网系统。

4. 监控与管理系统的主要功能是什么？监控与管理系统主要负责对变电站的运行状态进行实时监测和管理，包括监测设备的运行参数、状态和告警信息，并提供操作界面和报表分析功能。

5. 自动化控制系统的主要功能是什么？自动化控制系统主要负责对变电站的设备进行自动控制，包括对开关、断路器、变压器等设备的操作控制和调度控制。

6. 保护与安全系统的主要功能是什么？保护与安全系统主要负责对变电站的设备进行保护和安全监测，包括对电流、电压、频率等参数进行监测和判断，一旦发生异常情况，及时进行保护动作。

7. 测量与计量系统的主要功能是什么？测量与计量系统主要负责对变电站的电能进行测量和计量，包括对电压、电流、功率因数等参数进行准确测量，并提供数据记录和统计分析功能。

8. 通信与联网系统的主要功能是什么？通信与联网系统主要负责变电站与上级调度中心、其他变电站之间的数据通信和联网，包括实时数据传输、故障信息传递、远程操作等功能。

二、计算题1. 假设一个变电站的额定容量为100MVA，运行功率因数为0.9，求该变电站的额定电流。

根据功率公式，功率P = 电流I ×电压U ×功率因数cosθ，可得电流I = P / (U× cosθ) = 100MVA / (10kV × 0.9) = 11.11kA。

2. 假设一个变电站的电压等级为220kV，有两台变压器，一台额定容量为100MVA，另一台额定容量为150MVA，求两台变压器的负载率。

变电站综合自动化复习题一、简答题1. 请简要介绍变电站综合自动化系统的定义和作用。

答：变电站综合自动化系统是指利用现代计算机技术、通信技术和控制技术对变电站的监控、保护、测量、控制等功能进行集成和自动化实现的系统。

其作用是提高变电站的运行可靠性、安全性和经济性，实现对变电站设备的远程监控、智能化控制和自动化管理。

2. 请简要描述变电站综合自动化系统的基本组成。

答：变电站综合自动化系统主要由以下几个部分组成：- 监控与数据采集子系统：负责对变电站设备的状态进行监测和数据采集，并将数据传输给上位机系统。

- 通信子系统：负责变电站内部各个子系统之间的数据传输和通信，包括局域网、广域网、无线通信等。

- 保护与自动化控制子系统：负责对变电站设备进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。

- 信息处理与管理子系统：负责对采集到的数据进行处理和分析，并提供给操作人员进行监控和管理。

- 人机界面子系统：提供给操作人员与系统进行交互的界面，包括显示屏、键盘、鼠标等。

3. 请简要介绍变电站综合自动化系统的主要功能。

答：变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站设备的运行状态，包括电压、电流、温度等参数，以及设备的工作状态和故障情况。

- 保护功能：对变电站设备进行保护，如差动保护、过电流保护、接地保护等，及时切除故障设备，保护变电站的安全运行。

- 自动化控制功能：实现对变电站设备的自动化控制，如开关的自动合闸、分闸，线路的自动切换等。

- 数据采集与处理功能：采集变电站设备的运行数据，并进行处理和分析，为运维人员提供决策支持。

- 远程监控与管理功能：实现对变电站设备的远程监控和管理，运维人员可以通过网络远程查看设备状态、进行操作和维护。

二、计算题1. 请计算一个变电站综合自动化系统的可靠性指标。

答：变电站综合自动化系统的可靠性指标可以通过以下公式计算：可靠性指标 = (系统可用时间 / (系统可用时间 + 系统不可用时间)) * 100%假设一个变电站综合自动化系统在一年中共运行8760小时，其中系统不可用时间为24小时，则可靠性指标为：(8760 / (8760 + 24)) * 100% = 99.73%2. 请计算一个变电站综合自动化系统的经济性指标。

变电站综合自动化试卷(A)一、什么是变电站综合自动化系统？(5分)具有哪些特点？(10分)二、变电站自动化系统结构分为几层？(5分)举例说明各层的设备。

(10分)图（1）三、以图(1)电气主接线为例，画出变电站综合自动化系统配置图。

(15分)四、说明图(1)中 76间隔的“许昌继电器股份有限公司”产品型号。

(5分)五、说明图(1)中76间隔的遥信信息。

(10分)六、说明图(1)中76间隔的遥测信息。

(10分)七、说明图(1)中76间隔的遥控。

(5分)八、说明图(1)中76间隔的保护信息。

(15分)九、说明监控主机的功能。

(10分)答案一、变电站综合自动化系统是将变电站的二次设备（包括控制、信号、测量、保护、自动装置、远动等）利用计算机技术、现代通信技术，通过功能组合和优化设计，实现对变电站自动监视、测量、控制和调整的一种综合性的自动化系统。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

它的出现为变电站的小型化、智能化、扩大控制范围及变电站安全可靠、优质经济运行提供了现代化手段和基础保证。

它的应用将为变电站无人值班提供强有力的现场数据采集及控制支持。

二、目前，变电站综合自动化系统按设备的功能可以分为三层。

即变电站层、单元层(或称间隔层)和设备层，如图2-3所示。

设备层又称为0层，主要包含变压器，断路器，隔离开关，电流、电压互感器等一次设备。

单元层又称为1层，主要包括按间隔布置的继电保护装置，测量控制装置，及PT 切换装置、公共信号装置、故障录波装置、电压无功控制装置等。

变电站层又称为2层，主要包括监控主机，工程师工作站，远方信号传输装置（RTU）等。

三、四、WXH-821五、遥信量，有遥信变位时，按下列顺序发送16路遥信量，具体定义如下序号名称说明1 76跳位接TWJ接点信号，反应跳、合闸回路状态2 76开关控制回路断线3 76开关就地/远方反应装置面板上就地/远方旋钮位置，置“远方”时才能在后台或控制中心操作。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术和自动控制技术，对变电站的监控、保护、测量、调度等功能进行集成和自动化管理的系统。

2. 变电站综合自动化系统的主要组成部份有哪些？主要组成部份包括监控子系统、保护子系统、测量子系统、调度子系统、通信子系统和辅助设备。

3. 监控子系统的主要功能是什么？监控子系统用于实时监测变电站的运行状态，包括各种设备的运行参数、状态信息等，通过图形界面显示，方便操作人员进行监控和操作。

4. 保护子系统的主要功能是什么？保护子系统用于对变电站的各种设备进行保护，包括电流、电压、频率等参数的监测和故障检测，当发生故障时，及时采取断电等措施，保护设备和人员的安全。

5. 测量子系统的主要功能是什么？测量子系统用于对变电站的各种参数进行测量，包括电流、电压、功率、电能等，通过测量数据可以了解变电站的运行状态和负荷情况。

6. 调度子系统的主要功能是什么？调度子系统用于对变电站的运行进行调度和控制，包括对各种设备的开关操作、负荷调节等，以保证电网的稳定运行。

7. 通信子系统的主要功能是什么？通信子系统用于变电站与上级调度中心、其他变电站之间的信息交换，包括数据传输、命令传递等，以实现变电站之间的协调和联动。

8. 辅助设备主要包括哪些？辅助设备包括电源系统、冷却系统、维护工具等，用于保证变电站综合自动化系统的正常运行和维护。

二、计算题1. 变电站A的负荷为100MW，变电站B的负荷为200MW，两个变电站之间的输电路线阻抗为0.5+j0.2 pu，变电站A的电压为1 pu，求变电站B的电压。

解：根据电力传输的基本公式，我们可以得到以下计算公式：Vb = Va - I * Z其中，Vb为变电站B的电压，Va为变电站A的电压，I为两个变电站之间的电流，Z为输电路线的阻抗。

根据负荷和电压的关系，我们可以得到以下计算公式：S = V * I其中，S为负荷功率，V为电压，I为电流。

变电站综合自动化复习题1. 什么是变电站综合自动化？变电站综合自动化是指利用先进的计算机技术、通信技术和自动控制技术，对变电站的监控、操作、保护、测量和通信等功能进行集成和自动化管理的系统。

它通过实时监测和控制变电站的各个设备和参数，提高了变电站的运行效率和可靠性，减少了人为错误和事故的发生。

2. 变电站综合自动化系统的主要组成部分有哪些？变电站综合自动化系统主要由以下几个组成部分构成：- 监控与数据采集系统：负责实时监测变电站各个设备的状态和参数，并采集相关数据。

- 通信系统：负责变电站内部各个设备之间的通信，以及与上级调度中心的通信。

- 控制系统：负责根据监测数据和指令，对变电站设备进行控制和调节。

- 保护系统：负责监测变电站设备的电气参数，如电流、电压等，一旦发生异常情况，及时采取保护措施。

- 辅助设备：如UPS电源、备用电源等，用于保证系统的可靠性和稳定性。

3. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统具有以下优势：- 提高了变电站的运行效率和可靠性，减少了人为错误和事故的发生。

- 实时监测和控制变电站设备的状态和参数，及时发现和处理故障。

- 通过数据采集和分析，优化变电站的运行策略，降低能耗和运营成本。

- 提供了远程监控和远程操作功能，方便运维人员进行远程管理。

- 支持与上级调度中心的通信，实现变电站与电网的协调运行。

4. 变电站综合自动化系统的应用场景有哪些？变电站综合自动化系统广泛应用于以下场景：- 电力系统运营商：用于实现对变电站的集中监控和管理，提高电网的稳定性和可靠性。

- 工业企业：用于对企业内部的变电站进行自动化管理，提高生产效率和能源利用率。

- 城市供电局：用于对城市变电站的监控和调度，确保城市的供电安全和稳定。

- 铁路、地铁系统：用于对铁路和地铁变电站的监控和保护，确保列车运行的安全和稳定。

5. 变电站综合自动化系统的发展趋势是什么？变电站综合自动化系统的发展趋势主要体现在以下几个方面：- 网络化：随着通信技术的发展，变电站综合自动化系统将越来越多地采用网络通信，实现远程监控和远程操作。

变电所综合自动化总复习试题一、填空题1、常规变电所的二次系统主要由继电保护、当地监控、远动装置、滤波装置所组成。

2、变电所综合自动化应能全面代替常规的二次设备。

3、变电所微机保护的软、硬件装置既要与监控系统相互对立,又有相互协调。

4、变电所综合自动化是自动化技术、计算机技术和通信技术等高科技在变电所领域的综合应用。

5、变电所综合自动化系统中的微机继电保护主要包括接触网线路保护、牵引变压器保护、母线保护、电容器保护、小电流接地系统自动选线、自动重合闸。

6、一个变电所综合自动化系统中各个子系统（如微机保护）的典型硬件结构主要包括：模拟量输入/输出回路、微型机系统、开关量输入/输出回路、人机对话接口回路、通信回路、电源。

7、人机对话接口回路。

主要包括打印、显示、键盘及信号灯、音响或语言告警，主要功能用于人机对话。

8、牵引变电所综合自动化系统中的微机继电保护主要包括接触网线路保护、牵引变压器保护、母线保护、电容器保护、自动重合闸。

9、变压器过负荷保护一般取两相电流。

Ⅰ段用于发警告信号，Ⅱ段用于启动断路器跳闸。

10、根据继电器动作电流整定原则和继电保护装置动作时限的不同，过电流保护可分为定时限过流保护、带时限电流速断保护，把它们组成一套电流保护装置称为两段式电流保护。

11、为了补充牵引系统无功功率的不足，提高功率因数，改善供电质量，在各个变电所广泛采用无功补偿并联电容器组。

12、对于瞬时自消性故障，利用重合闸避免不必要的停电。

13、微机保护的一大特色当是利用基本相同的硬件结构和电路。

通过不同的软件原理完成不同的功能。

14、在变电所综合自动化系统中，数据通信是一个重要环节。

15、微机保护子系统的功能应包括全变电站主要设备和输电线路的全套保护。

16、变电站的数据包括模拟量、开关量和电能量。

17、电力系统的电压、无功综合控制的方式有集中控制、分散控制和关联分散控制。

18、变电站通信网络的要求都有快速的实时响应能力，很高的可靠性，优良的电磁兼容性能，分层式结构。
