变电所综合自动化复习题标准答案

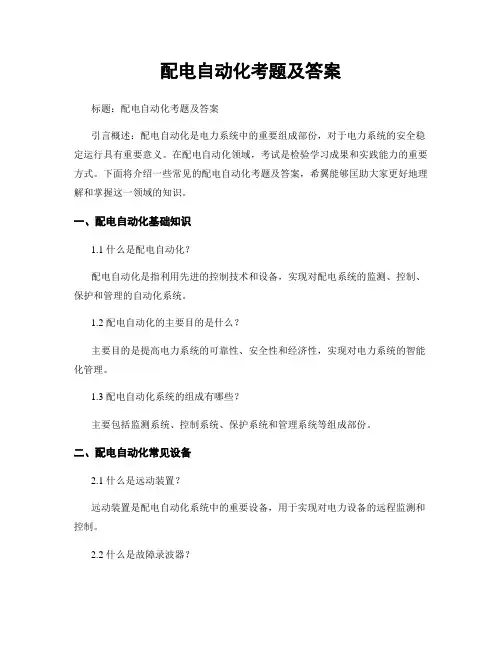

配电自动化考题及答案标题：配电自动化考题及答案引言概述：配电自动化是电力系统中的重要组成部份，对于电力系统的安全稳定运行具有重要意义。

在配电自动化领域，考试是检验学习成果和实践能力的重要方式。

下面将介绍一些常见的配电自动化考题及答案，希翼能够匡助大家更好地理解和掌握这一领域的知识。

一、配电自动化基础知识1.1 什么是配电自动化？配电自动化是指利用先进的控制技术和设备，实现对配电系统的监测、控制、保护和管理的自动化系统。

1.2 配电自动化的主要目的是什么？主要目的是提高电力系统的可靠性、安全性和经济性，实现对电力系统的智能化管理。

1.3 配电自动化系统的组成有哪些？主要包括监测系统、控制系统、保护系统和管理系统等组成部份。

二、配电自动化常见设备2.1 什么是远动装置？远动装置是配电自动化系统中的重要设备，用于实现对电力设备的远程监测和控制。

2.2 什么是故障录波器？故障录波器是用于记录电力系统中的故障波形，匡助分析故障原因和处理故障的设备。

2.3 什么是数字保护装置？数字保护装置是配电自动化系统中的重要设备，用于对电力系统进行保护和控制，保障电力系统的安全运行。

三、配电自动化常见问题及解决方法3.1 配电自动化系统中常见的通信故障有哪些？通信故障可能导致系统监测和控制功能失效，解决方法包括检查通信路线、调整通信参数等。

3.2 配电自动化系统中常见的设备故障有哪些？设备故障可能导致系统功能受限或者失效，解决方法包括定期检查设备、及时维护和更换故障设备等。

3.3 配电自动化系统中如何提高系统的可靠性和稳定性？提高系统的可靠性和稳定性需要加强设备维护保养、定期检查系统运行情况、及时处理故障等措施。

四、配电自动化未来发展趋势4.1 配电自动化未来的发展方向是什么？未来的发展方向包括智能化、数字化、网络化和自适应化等，以提高系统的智能化管理和运行效率。

4.2 配电自动化技术的创新点有哪些？技术创新点包括人工智能、大数据分析、物联网等，为配电自动化系统的发展带来了新的机遇和挑战。

一、选择题（100题)1.下列选项中不属于配电自动化的管理子系统。

（ B ）（A）信息管理子系统（B) 电流管理子系统（C）负荷管理子系统（D) 可靠性管理子系统2.电力线路的结构分为电缆线路结构和（ A ）结构两类。

(A) 架空线路(B）光纤线路（C) 高分子材料线路（D) 杆塔线路3.重合器的动作特性一般可整定为“一快二慢”.“二快二慢” ( B ）。

(A）一快四慢（B）一快三慢(C）二快三慢(D) 三快三慢4.根据判断故障方式的不同，分段器可分为电压—时间型分段器和( D ）两类。

（A）过压脉冲计数型分段器（B) 电压—功率型分段器(C）电流—时间型分段器（D）过流脉冲计数型分段器5.配电SCADA主要由三部分组成,分别为：（A ）。

通信系统和远方终端装置。

（A) 控制主站(B) 监控显示（C）外设部分(D) 服务器6.下列变压器中效率最高的是( D )（A) S9 （B) S11 （C) S7 (D）S137.下列选项中( D ）不属于FTU的性能要求。

（A) 统计功能(B) 事故记录（C) 远程通信功能(D) 优化功能8.自动发电控制AGC功能可保证电网的（ B )（A）.电压 (B).频率 (C)。

电流（D）.功率因数9.电力系统自动化中的无功调节可保证电网的（ A )（A）.电压 (B）。

频率 (C).电流 (D).功率因数10.异步通信方式的特点之一是（ B )(A）。

设备复杂（B).设备简单（C）。

传输效率高 (D)。

时钟要求高11.电力系统状态估计的量测量主要来自( C )（A).调度人员（B)。

值班人员 (C）。

SCADA系统（D）。

主机12.配电系统少人值守变电站应具有的基本功能是（ B )（A).自动重合闸功能 (B）。

变电站综合自动化功能（C).遥控功能（D).遥信功能13.馈电线自动化系统应有（ C ）（A).无功调节功能 (B)。

有功调节功能（C)。

故障定位功能 (D）.电容器投切功能14.对频率f=50Hz的交流信号采样时，欲使采样间隔的电角度为30°,采样速率fs应为( D )(A).5f0 (B)。

变电站综合自动化试题w e(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--山东科技大学2010—2011学年第二学期《电网综合自动化技术》试卷班级姓名学号一、问答题（共50分）1、什么是变电站综合自动化系统(5分)具有哪些特点(10分)答：变电站综合自动化是指利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对变电站主要设备和输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合自动化功能。

变电站综合自动化系统，即利用多台微型计算机和大规模集成电路组成的自动化系统，可以收集到所需要的各种数据和信息，利用计算机的高速计算能力和逻辑判断力，监视和控制变电站的各种设备。

特点：（8页）功能综合化、分层分布化结构、操作监视屏幕化、运行管理智能化、通信手段多元化、测量显示数字化、2、变电站自动化系统结构分为几层(5分)举例说明各层的设备。

(10分)变电站信息的采集和控制分为管理层、站控层和间隔层三层布置。

间隔层按断路器间隔划分，具有测量、控制和继电保护部分。

站控层的主要功能就是作为数据集中处理和保护管理、担负着上传下达的重要任务，对下它可以管理各种间隔单元装置v包括微机监控、保护、自动装置等，收集各种数据并发出控制命令，起到数据集中作用，还可以通过现场总线完成对保护单元的自适应调整；对上则通过设立开放式结构的站级网络接口，与管理层建立联系．将数据传送给管理后台机或调度端，起到数据处理作2用。

管理层由一台或多台微机组成，这种微机操作简单方便，界面汉化，使运行值班人员极易掌握握。

3、变电站综合自动化系统的发展经历了哪些阶段，各有哪些特点。

（10分）变电站综合自动化的发展过程大致上分为以下三个阶段：（1）分立元件的自动化装置阶段。

20世纪70年代以前为了提高电力系统安全与经济运行，各种功能的自动装置被陆续研制出来。

但各元件独立运行，互不相干，而且体积大、耗电多、维修周期短、缺乏智能性，没有故障自诊断能力，运行中若出现故障，不能提供告警信息。

变电站综合自动化复习题一、简答题1. 请简要解释什么是变电站综合自动化系统。

变电站综合自动化系统是指利用现代自动化技术和通信技术，对变电站的监控、控制、保护、测量和通信等功能进行集成和自动化管理的系统。

它通过各种传感器、执行器和控制装置，实现对变电站设备的实时监测、远程控制和智能化管理，提高变电站的运行效率、可靠性和安全性。

2. 请列举变电站综合自动化系统的主要组成部份。

变电站综合自动化系统主要包括以下组成部份：- 监控系统：用于实时监测变电站设备的运行状态，包括各种传感器、监测装置和数据采集系统。

- 控制系统：用于远程控制变电站设备的操作，包括开关控制、调节控制和保护控制等功能。

- 保护系统：用于对变电站设备进行保护，包括电流保护、电压保护、频率保护和差动保护等功能。

- 测量系统：用于对变电站电气参数进行测量和记录，包括电能计量、电压测量和电流测量等功能。

- 通信系统：用于变电站内部各个子系统之间的数据传输和远程监控，包括以太网、光纤通信和无线通信等技术。

3. 请解释什么是变电站综合自动化系统的远动功能。

变电站综合自动化系统的远动功能是指通过远程控制中心对变电站设备进行远程操作和控制的能力。

通过远动功能，运维人员可以在中心控制室对变电站的开关、断路器、隔离开关等设备进行远程操作，实现对变电站的远程控制和管理。

远动功能可以大大提高运维人员的工作效率和安全性，避免了人工操作中的误操作和风险。

4. 请简要介绍变电站综合自动化系统的优势和应用。

变电站综合自动化系统具有以下优势：- 提高运行效率：自动化系统可以实时监测和控制变电站设备，提高运行效率和响应速度。

- 提高运行可靠性：自动化系统可以对变电站设备进行保护和故障检测，提高运行可靠性和安全性。

- 减少人工成本：自动化系统可以代替部份人工操作，减少人力资源的投入和成本。

- 实现远程监控：自动化系统可以通过通信网络实现对变电站的远程监控和管理，方便运维人员的工作。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、自动控制技术等手段，对变电站的监测、控制、保护、测量等功能进行集成和自动化管理的系统。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：实时监测和数据采集、远程控制和操作、故障检测和保护、数据存储和分析、报警和事件记录等。

3. 变电站综合自动化系统的基本组成有哪些？变电站综合自动化系统的基本组成包括：监测与控制单元、通信网络、数据采集单元、远动控制单元、保护与自动化设备、数据处理与管理单元等。

4. 变电站综合自动化系统中的监测与控制单元的作用是什么？监测与控制单元负责对变电站的各种参数进行实时监测和采集，包括电压、电流、功率、温度等，同时可以对设备进行远程操作和控制。

5. 变电站综合自动化系统中的通信网络的作用是什么？通信网络负责将变电站内各个子系统连接起来，实现数据的传输和通信，包括局域网、广域网、无线通信等。

6. 变电站综合自动化系统中的数据采集单元的作用是什么？数据采集单元负责对变电站内各种数据进行采集和传输，将采集到的数据发送到数据处理与管理单元进行处理和分析。

7. 变电站综合自动化系统中的远动控制单元的作用是什么？远动控制单元负责对变电站内的设备进行远程控制和操作，可以实现对开关、刀闸、隔离开关等设备的远程操作。

8. 变电站综合自动化系统中的保护与自动化设备的作用是什么？保护与自动化设备负责对变电站内的设备和电路进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。

9. 变电站综合自动化系统中的数据处理与管理单元的作用是什么？数据处理与管理单元负责对采集到的数据进行处理、存储和分析，同时提供数据查询、报表生成、故障诊断等功能。

10. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：提高运行效率和可靠性、减少人工操作和维护成本、提供实时监测和报警功能、提供数据分析和故障诊断等。

填空题1.IEC 61850标准协议的规定把变电站自动化系统的物理结构上采用分层结构，由、、三层组成。

2.开关量的隔离方式主要有：继电器隔离、___________、___________。

3.微机保护系统完成的主要功能应包括全变电站___________等的全套保护。

4.不同原理的微机保护的软件都有___________、数据采集、数字滤波、保护算法、人机接口和通信、算法流程等几部分组成。

5. 消除或抑制干扰应针对电磁干扰的三要素进行，即：___________、___________、降低装置本身对电磁于扰的敏感度。

6.利用正（余）弦函数的导数是余（正）弦的特点，可以构成_______算法。

7.系统频率变化时，引起负荷消耗的功率变化，负荷系统的频率特性或称之为___________。

8. ___________是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

9. 模拟量输入通道一般主要包括电压形成、、、、模数转换等功能模块。

10.断路器因某种故障原因分闸后，利用机械装置或继电自动装置使其自动重新合闸的设施称为。

11. 过程层包括变压器、断路器、隔离开关、电流/电压互感器等一次设备及其所属的智能组件和智能单元，包含和等。

12. 变电站综合自动化中的“四遥”是指、、、。

选择题1.以下哪个不是I/O接口的作用（）。

A.多路信号切换B.对输入输出数据进行缓冲和锁存C.电平转换D.对I/O端口进行寻址，CPU和I/O设备进行连2. 下面选项中不属于变电站综合自动化优点的是（）。

A.提高电力系统的运行管理水平B.提高供电质量，提高电压合格率C.提高设备工作可靠性D.增大维护工作量，延长了停电检修时间3. 不属于变压器不平衡电流产生原因的是（）。

A.变压器励磁涌流B.计算变比与实际变比不同C.两侧电流互感器型号不同D.雷电流冲击4. 不属于故障录波装置作用的是（）。

简答题坚强智能电网的内涵：以坚强网架为基础，以信息通信平台为支撑，以智能控制为手段，包括电力系统的发电、输电、变电、配电、用电和调度各个环节，覆盖所有电压等级，实现"电力流、信息流、业务流"的高度一体化融合，是坚强可靠、经济高效、清洁环保、透明开放、友好互动的现代化电网。

发展坚强智能电网的目标是加快建设以特高压电网为骨干网架，各级电网协调发展，具有信息化、数字化、自动化、互动化特征的统一的坚强智能电网。

中国坚强智能电网的发展思路：从中国国情出发，以社会用户服务需求为导向，以先进信息、通信和控制技术为手段，以满足经济社会可持续发展为目标，以坚强网架为基础，以信息平台为支撑，实现“电力流、信息流、业务流”的高度一体化融合，构建贯穿发电、线路、变电、配电、用电服务和调度全部环节和全电压等级的电网可持续发展体系。

数字化过程是一个逐步深入的过程传统变电站－综合自动化站－数字化变电站数字化是智能化的手段、智能化是数字化的目的智能变电站定义：采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

智能变电站的概念是随着智能电网概念的提出而一并提出的，智能变电站与智能电网密切相关，是作为智能电网的变电一环出现的，可以讲是智能电网的一个最重要、最关键的“终端”，承担为智能电网提供数据和控制对象的功能。

智能变电站实现了一系列的高级应用功能，因此对站内设备提出了更高的要求，比如一次设备智能化、一体化系统平台等等。

同时由于需要大量信息需要交换，因此，智能变电站需要数字化的通信平台。

变电站综合自动化的含义：将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的重新组合和优化设计，利用先进的计算机技术、现代电子技术、信号处理技术和通信技术、实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

A.先投入电容器组，后升高主变压器分接头。

B.先升高主变压器分接头，后投入电容器组。

C.先退出电容器组，后升高主变压器分接头。

D.先投入电容器组，后降低主变压器分接头。

7.智能化变电站的特征可理解为以下几个方面（）A一次设备的智能化B二次设备的网络化C变电站通信网络和系统实现标准统一化D一次设备和二次设备数字化8.智能变电站包括自动化站级（）等。

A监视控制系统B站域控制C通信系统D对时系统9.有源电子式互感器利用电磁感应等原理感应被测信号，以下（）属于有源电子式互感器。

A采用罗氏线圈的电流互感器B采用电阻、电容或电感分压电压互感器C磁光玻璃型电流互感器D普克儿效应型电压互感器10.智能变压器在线监测包括本体监测和辅助设备监测两部分，监测单元具有自我监测和诊断能力。

属于其本体监测项目主要有（）.A温度及负荷监测B油中溶解气体及微水监测C铁芯接地电流监测D局部放电监测和套管绝缘监测二、判断题（判断下列描述是否正确。

对的在括号内打错的在括号内打“x”・每题2分，共计20分）。

1.站控层具有在线可编程的全站操作闭锁控制功能。

（）2.电压无功自动综合控制；低频减我；备用电源自投；小电流接地选线；故障录波和测距：事件顺序记录SOE等属于安全自动控制子系统。

（）3.开关量输入/输出系统由微机若干个串行接口、光耦合器及有触点的中间继电器等组成，主要用于各种保护的出口跳闸、信号报警、外部触点输入及人机对话、通信等功能。

（）4.数据采集系统是将输入保护装置的连续的模拟信号转换为可以被微机保护装置识别处理的离散的数字信号。

（）《变电站综合自动化与智能变电站技术》模拟试卷A答案一、选择题（下列每题所提供的答案中，将一个或多个正确答案填在括号内每题2分，共计20分）。

1.变电站综合自动化的研究内容包括（）oA电气量的采集和电气设备的状态监视、控制和调节。

B实现变电站正常运行的监视和操作，保证变电站的正常运行和安全。

C发生事故时，由继电保护和故障录波等完成瞬态电气量的采集、监视和控制，并迅速切除故障和完成事故后的恢复正常操作。

第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化？答：变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

2.变电站综合自动化系统有哪些基本功能？答：变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。

3.简述变电站层的组成。

答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。

4. RCS-9600综合自动化系统有哪几部份组成？答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。

5.RCS-9600后台监控系统具有哪些特点？答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。

RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。

6. RCS-9600系列保护测控单元完成的主要功能有哪些？答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。

概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。

7. RCS-9600综合自动化系统中实时采集的数据包括哪些类型？答：实时数据采集包括：①遥测。

变电站综合自动化题库选择题为了保障人身安全，将电气设备正常情况下不带电的金属外壳接地称为()。

(A)工作接地；(B)保护接地；(C)工作接零；(D)保护接零。

答案：B两台变比不同的变压器并联接于同一电源时，由于二次侧()不相等，将导致变压器二次绕组之间产生环流。

(A)绕组感应电动势；(B)绕组粗细；(C)绕组长短；(D)绕组电流。

答案：A一般电力变压器激磁电流的标么值大约是()。

(A)0.5~0.8；(B)0.02~0.1；(C)0.4~0.6；(D)0.5~0.8。

答案：B在有载分接开关中，过渡电阻的作用是()。

(A)限制分头间的过电压；(B)熄弧；(C)限制切换过程中的循环电流；(D)限制切换过程中的负载电流。

答案：C只能作为变压器的后备保护的是()保护。

(A)瓦斯；(B)过电流；(C)差动；(D)过负荷。

答案：B当雷电波传播到变压器绕组时，相邻两匝间的电位差比运行时工频电压作用下()。

(A)小；(B)差不多；(C)大很多；(D)不变。

答案：C变压器油老化后产生酸性、胶质和沉淀物，会()变压器内金属表面和绝缘材料。

(A)破坏；(B)腐蚀；(C)强化；(C)加强。

答案：B变压器绕组对油箱的绝缘属于()。

(A)外绝缘；(B)主绝缘；(C)纵绝缘；(D)横绝缘。

答案：B规程规定运行中的风冷油浸电力变压器的上层油温不得超过()℃。

(A)105；(B)85；(C)75；(D)45。

答案：B变压器铁心采用相互绝缘的薄硅钢片制造，主要目的是为了降低()。

(A)铜耗；(B)杂散损耗；(C)涡流损耗；(D)磁滞损耗。

答案：C对绕组为Y，yn0联接的三相电力变压器的二次电路，测有功电能时需用()。

(A)三相三线有功电能表；(B)三相四线有功电能表；(C)两只单相电能表；(D)一只单相电能表。

答案：B电压互感器的一次绕组的匝数()二次绕组的匝数。

(A)远大于；(B)略大于；(C)等于；(D)小于。

答案：A变压器套管等瓷质设备，当电压达到一定值时，这些瓷质设备表面的空气发生放电，叫做()。

配电自动化考题及答案引言概述：配电自动化是现代电力系统中的重要组成部分，它通过自动化技术提高了电力系统的运行效率和可靠性。

在配电自动化领域，考题是检验学生对知识的掌握和理解程度的重要方式。

下面将介绍一些常见的配电自动化考题及答案。

一、配电自动化基础知识1.1 什么是配电自动化？配电自动化是利用先进的控制技朧和信息技朧，对电力系统进行监控、保护、控制和管理，以提高系统的运行效率和可靠性。

1.2 配电自动化的主要目的是什么？配电自动化的主要目的是实现对电力系统的自动化监控、保护和控制，提高系统的可靠性、安全性和经济性。

1.3 配电自动化系统的组成部分有哪些？配电自动化系统主要由监控系统、保护系统、控制系统和通信系统组成。

二、配电自动化监控系统2.1 监控系统的作用是什么？监控系统用于实时监测电力系统的运行状态，包括电压、电流、功率等参数，并及时报警和显示异常情况。

2.2 监控系统的主要功能有哪些？监控系统的主要功能包括数据采集、数据处理、数据显示、故障诊断和报警处理等。

2.3 监控系统如何实现远程监控？监控系统通过通信网络实现远程监控，可以通过互联网、局域网、无线通信等方式与远程设备进行数据传输和控制。

三、配电自动化保护系统3.1 保护系统的作用是什么？保护系统用于监测电力系统的运行状态，及时发现电力系统的故障，并采取措施保护设备和系统的安全运行。

3.2 保护系统的主要功能有哪些？保护系统的主要功能包括故障检测、故障定位、故障切除和设备保护等。

3.3 保护系统如何实现快速动作？保护系统通过灵敏的传感器和快速的信号处理器实现快速动作，可以在毫秒级别内对故障进行切除和保护。

四、配电自动化控制系统4.1 控制系统的作用是什么？控制系统用于对电力系统进行自动控制，包括设备的开关操作、负荷调节、电能质量控制等。

4.2 控制系统的主要功能有哪些？控制系统的主要功能包括远程控制、自动调节、设备协调和优化控制等。

4.3 控制系统如何实现智能化？控制系统通过智能算法和优化策略实现智能化控制，可以根据电力系统的实时运行情况进行自适应调节和优化。

第一章概述1、名词解释配电系统配电系统自动化SCADA SA FA DMS LM DPAS AM/FM/GFS DSM FTU TTU BTU2、问答题（1）实现配电网自动化的意义是什么？（2）实现配电网自动化的目的是什么？**（3）我国配电网有哪些主要特点？**（4）配电网自动化所包含的内容有哪些方面？（5）配电网自动化应实现哪些基本功能？**3、论述题（可到网上查询打印，1000字左右）为什么要建设配电网自动化系统？（要求答出五方面：①配电网重要性；②输配电关系；③监控管理要求；④用户要求；⑤技术手段已支持。

）补充章1、我国配电网络接线方式有哪些？2、常用的电力电缆有哪几种？简述各自的优缺点。

3、采用不同的中性点接地方式，会在运行中出现什么情况？就配电系统自动化而言选那一种方式最好？4、简述分段器、重合分段器、重合器各自的特性，并比较之。

5、分析重合器的t-I特性曲线。

6、供电安全“N-1”准则的具体内容是什么？第二章配电自动化的通信系统1、什么叫调制解调器？简述其作用和原理。

**2、什么叫以太网？画出其结构图并简要说明。

3、简述配电自动化通信系统的组成。

4、目前用于电力系统自动化的通信规约主要有哪些？分别简介各规约。

**5、综述配电系统自动化可采用的通信方式（要求：说明各方式的优缺点）。

6、综述配电系统自动化通信系统的杂音干扰分类及相应的防止措施。

7、数据通信系统有哪几种通信方式？简单比较之。

**8、画出典型配电线载波通信系统的示意图，并简要说明之。

第三章配电网数据采集与监控系统1、简述SCADA的定义，概述其在电力系统中的作用。

**2、相比于输电SCADA，配电SCADA的复杂性表现在哪几个方面？**3、何为“四遥”？各具体功能是什么？**4、简述配电SCADA的功能。

第四章变电站和开关站的综合自动化1、变电站综合自动化系统实现了哪“四化”？分别简述之。

**2、变电站综合自动化系统应有哪些基本功能？**3、RTU应具有哪些基本功能？试比较其与变电站综合自动化系统的基本功能。

第一章　变电站综合自动化系统概述一．填空题1．常规变电站二次系统主要由______、_______、__________、__________组成。

2．变电站综合自动化系统是 、 和 等高科技在变电站领域的综合应用。

3．变电站综合自动化的核心是_______，纽带是__________，它把微机保护、微机自动装置、微机远动功能综合在一起形成一个具有远方数据传输功能的自动监控系统。

4. 变电站综合自动化的基本功能有____________、____________、_____________、_________________、___________________。

5. 变电站综合自动化系统数据采集包括_______、__________、___________。

6. 变电站综合自动化系统的结构形式有________、___________、__________、__________________。

7. 分层式结构是将变电站信息的采集和控制分为___________、________、__________。

8．变电站综合自动化技术的发展趋势（1）从集中控制、功能分散型到_______;(2)从专用设备到____________;(3)从集中控制向_________发展;(4)从单纯的屏幕数据监测到___________;(5)实现____________的综合。

9. ___________、_____________、_____________三大块构成变电站自动化的基础。

10. 变电站综合自动化系统要采集的信息，包含________、____________的信息以及_________________。

11. 自动化信息传输的特点有__________、________、____________。

12. 模拟量可以采用_________测取，也可以进行采样。

13. 输入变送器的交流电压额定值为______，输入变送器的交流电流的额定值为__________。

变电考试题答案一、选择题1. 变电站的主要功能是什么？A. 提供电力转换B. 电力调度C. 电力分配D. 电力储存答案：A2. 下列哪个设备不是变电站的组成部分？A. 变压器B. 断路器C. 电容器D. 发电机答案：D3. 变压器的额定容量是指什么？A. 变压器能够承受的最大负荷B. 变压器的设计负荷C. 变压器实际运行的负荷D. 变压器的重量答案：B4. 在变电站中，隔离开关的主要作用是什么？A. 切断负荷电流B. 切断短路电流C. 隔离电源，保证设备安全D. 调节电压答案：C5. 变电站的无功补偿通常采用哪种设备？A. 电容器B. 电抗器C. 变压器D. 断路器答案：A二、填空题1. 变电站的电压等级通常分为__________、__________和__________。

答案：高压、中压、低压2. 变电站中，用于测量电压的仪器是__________。

答案：电压互感器3. 为了保证变电站的安全运行，需要定期进行__________和__________。

答案：设备检查；维护保养4. 变电站的控制方式主要分为__________和__________。

答案：手动控制、自动控制5. 变电站的主要保护装置包括__________、__________和__________。

答案：过电压保护、过电流保护、短路保护三、判断题1. 变电站的建设不需要考虑环境因素。

（错）2. 变电站的运行可以实现完全自动化。

（对）3. 变电站的维护工作可以不定期进行。

（错）4. 变电站的变压器可以根据需要随时调整容量。

（错）5. 变电站的无功补偿可以提高电能的使用效率。

（对）四、简答题1. 请简述变电站的工作原理。

答：变电站通过变压器将高压电力转换为适合用户使用的电压等级，同时通过各种控制和保护设备确保电力供应的稳定性和安全性。

变电站内部的设备按照一定的电气连接方式组成，通过高压侧和低压侧的连接，实现电能的有效传输和分配。

变电站综合自动化复习题一、简答题1. 请简要介绍变电站综合自动化系统的定义和作用。

答：变电站综合自动化系统是指利用现代计算机技术、通信技术和控制技术对变电站的监控、保护、测量、控制等功能进行集成和自动化实现的系统。

其作用是提高变电站的运行可靠性、安全性和经济性，实现对变电站设备的远程监控、智能化控制和自动化管理。

2. 请简要描述变电站综合自动化系统的基本组成。

答：变电站综合自动化系统主要由以下几个部分组成：- 监控与数据采集子系统：负责对变电站设备的状态进行监测和数据采集，并将数据传输给上位机系统。

- 通信子系统：负责变电站内部各个子系统之间的数据传输和通信，包括局域网、广域网、无线通信等。

- 保护与自动化控制子系统：负责对变电站设备进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。

- 信息处理与管理子系统：负责对采集到的数据进行处理和分析，并提供给操作人员进行监控和管理。

- 人机界面子系统：提供给操作人员与系统进行交互的界面，包括显示屏、键盘、鼠标等。

3. 请简要介绍变电站综合自动化系统的主要功能。

答：变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站设备的运行状态，包括电压、电流、温度等参数，以及设备的工作状态和故障情况。

- 保护功能：对变电站设备进行保护，如差动保护、过电流保护、接地保护等，及时切除故障设备，保护变电站的安全运行。

- 自动化控制功能：实现对变电站设备的自动化控制，如开关的自动合闸、分闸，线路的自动切换等。

- 数据采集与处理功能：采集变电站设备的运行数据，并进行处理和分析，为运维人员提供决策支持。

- 远程监控与管理功能：实现对变电站设备的远程监控和管理，运维人员可以通过网络远程查看设备状态、进行操作和维护。

二、计算题1. 请计算一个变电站综合自动化系统的可靠性指标。

答：变电站综合自动化系统的可靠性指标可以通过以下公式计算：可靠性指标 = (系统可用时间 / (系统可用时间 + 系统不可用时间)) * 100%假设一个变电站综合自动化系统在一年中共运行8760小时，其中系统不可用时间为24小时，则可靠性指标为：(8760 / (8760 + 24)) * 100% = 99.73%2. 请计算一个变电站综合自动化系统的经济性指标。

变电站综合自动化试卷(A)一、什么是变电站综合自动化系统？(5分)具有哪些特点？(10分)二、变电站自动化系统结构分为几层？(5分)举例说明各层的设备。

(10分)图（1）三、以图(1)电气主接线为例，画出变电站综合自动化系统配置图。

(15分)四、说明图(1)中 76间隔的“许昌继电器股份有限公司”产品型号。

(5分)五、说明图(1)中76间隔的遥信信息。

(10分)六、说明图(1)中76间隔的遥测信息。

(10分)七、说明图(1)中76间隔的遥控。

(5分)八、说明图(1)中76间隔的保护信息。

(15分)九、说明监控主机的功能。

(10分)答案一、变电站综合自动化系统是将变电站的二次设备（包括控制、信号、测量、保护、自动装置、远动等）利用计算机技术、现代通信技术，通过功能组合和优化设计，实现对变电站自动监视、测量、控制和调整的一种综合性的自动化系统。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

它的出现为变电站的小型化、智能化、扩大控制范围及变电站安全可靠、优质经济运行提供了现代化手段和基础保证。

它的应用将为变电站无人值班提供强有力的现场数据采集及控制支持。

二、目前，变电站综合自动化系统按设备的功能可以分为三层。

即变电站层、单元层(或称间隔层)和设备层，如图2-3所示。

设备层又称为0层，主要包含变压器，断路器，隔离开关，电流、电压互感器等一次设备。

单元层又称为1层，主要包括按间隔布置的继电保护装置，测量控制装置，及PT 切换装置、公共信号装置、故障录波装置、电压无功控制装置等。

变电站层又称为2层，主要包括监控主机，工程师工作站，远方信号传输装置（RTU）等。

三、四、WXH-821五、遥信量，有遥信变位时，按下列顺序发送16路遥信量，具体定义如下序号名称说明1 76跳位接TWJ接点信号，反应跳、合闸回路状态2 76开关控制回路断线3 76开关就地/远方反应装置面板上就地/远方旋钮位置，置“远方”时才能在后台或控制中心操作。

变电站综合自动化一.单选题（共18题,32.4分）1发电厂或变电站中一次接线中完整的电气连接称为（）：A电气设备B安全距离C电气间隔D电气间隙参考答案：C2当系统因事故导致功率缺额使系统频率下降时，（）装置可自动断开部份负荷：A低频减载B备用电源自投C电压无功D重合闸参考答案：A3（）用于将计算机与计算机直接相连、交换机与交换机直接相连，也被用于将计算机直接接入路由器的以太网口：A直连线B交叉线C反转线参考答案：B4变电站监控系统中采用GPS用于（）A定位B对时C追踪D全球定位参考答案：B5数据通信的传输的方式分为并行数据通信和（）：A串行数据通信B平衡数据传输C接口数据传输D操作数据传输参考答案：A6（）及以上电压等级的继电保护及与之相关的设备，网络等应按照双重化配置。

A110kV B220kV C330kV D500kV参考答案：B7继保工程师站又称（）：A五防主站B远动主站C监控站D保护管理机系统参考答案：D8微机保护装置中电源插件的输出电压+24V是用于[ ]：A开关量的输入/输出B模拟量的输入/输出CCPU板D各A/D转换芯片参考答案：A9下列属于事故顺序记录SOE的是[ ]A电压合格率B断路器动作次数C过流保护动作参考答案：C10（）用于将计算机连入到交换机的以太网口，或在结构化布线中由配线架连到交换机等：A直连线B交叉线C反转线D正转线参考答案：A11微机保护装置中电源插件的输出电压+12V是用于[ ]：A开关量的输入/输出B模拟量的输入/输出CCPU板D各A/D转换芯片参考答案：D12（）是变电站操作、控制、监测的中枢神经系统，为各种控制、自动装置、继电保护等提供工作电源和操作电源：A直流系统B交流系统C逆变电源参考答案：A13无人值班变电站是指无固定值班人员在（）的变电站A调度进行日常监视与操作B当地进行日常监视与操作C异地进行日常监视与操作D当地进行日常维护与监控参考答案：B14微机型系统只能对（）进行运算或逻辑判断，而电力系统中的电流、电压等信号均为模拟量：A模拟量B电子量C数字量D储存量参考答案：C15通信双方都有发送和接收设备，接收和发送可以同时进行的数据通信方式称为（）：A全双工B半双工C单工参考答案：A16当线路因瞬时故障导致断路器跳闸后，为保持供电的连续性，（）装置可自动将断路器投入，若故障为瞬时性故障，则送电成功：A低频减载B备用电源自投C电压无功D重合闸参考答案：D17微机保护装置中电源插件的输出电压+5V是用于[ ]：A开关量的输入/输出B模拟量的输入/输出CCPU板D各A/D转换芯片参考答案：C18继电保护装置是由[ ]组成的。
