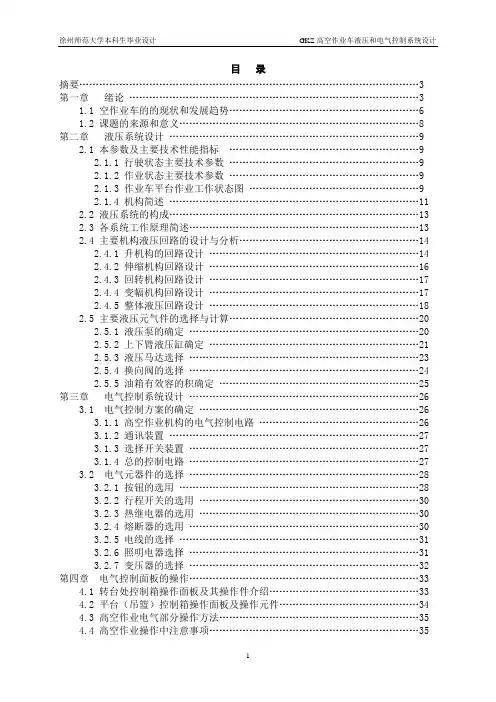

目录摘要 (3)第一章绪论 (3)1.1 空作业车的的现状和发展趋势 (6)1.2 课题的来源和意义 (8)第二章液压系统设计 (9)2.1 本参数及主要技术性能指标 (9)2.1.1 行驶状态主要技术参数 (9)2.1.2 作业状态主要技术参数 (9)2.1.3 作业车平台作业工作状态图 (9)2.1.4 机构简述 (11)2.2 液压系统的构成 (13)2.3 各系统工作原理简述 (13)2.4 主要机构液压回路的设计与分析 (14)2.4.1 升机构的回路设计 (14)2.4.2 伸缩机构回路设计 (16)2.4.3 回转机构回路设计 (17)2.4.4变幅机构回路设计 (17)2.4.5整体液压回路设计 (18)2.5 主要液压元气件的选择与计算 (20)2.5.1 液压泵的确定 (20)2.5.2 上下臂液压缸确定 (21)2.5.3 液压马达选择 (23)2.5.4 换向阀的选择 (24)2.5.5 油箱有效容的积确定 (25)第三章电气控制系统设计 (26)3.1 电气控制方案的确定 (26)3.1.1 高空作业机构的电气控制电路 (26)3.1.2 通讯装置 (27)3.1.3 选择开关装置 (27)3.1.4 总的控制电路 (27)3.2 电气元器件的选择 (28)3.2.1 按钮的选用 (28)3.2.2 行程开关的选用 (30)3.2.3 热继电器的选用 (30)3.2.4 熔断器的选用 (30)3.2.5 电线的选择 (31)3.2.6 照明电器选择 (31)3.2.7 变压器的选择 (32)第四章电气控制面板的操作 (33)4.1 转台处控制箱操作面板及其操作件介绍 (33)4.2 平台（吊篮）控制箱操作面板及操作元件 (34)4.3 高空作业电气部分操作方法 (35)4.4 高空作业操作中注意事项 (35)附录 (37)附录1 (37)附录2 (37)附录3 (39)附录4 (39)附录5 (40)结论 (42)后记 (43)参考文献 (44)GKZ高空作业车液压和电气控制系统设计摘要高空作业车广泛用于建筑、市政、机场、工厂、园林、住宅等场所，从事消防、抢险救灾、安装、维护等工作。

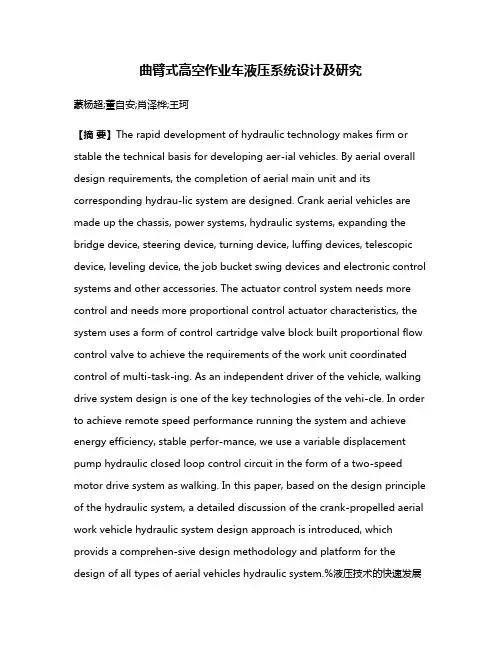

曲臂式高空作业车液压系统设计及研究蒙杨超;董自安;肖泽桦;王珂【摘要】The rapid development of hydraulic technology makes firm or stable the technical basis for developing aer-ial vehicles. By aerial overall design requirements, the completion of aerial main unit and its corresponding hydrau-lic system are designed. Crank aerial vehicles are made up the chassis, power systems, hydraulic systems, expanding the bridge device, steering device, turning device, luffing devices, telescopic device, leveling device, the job bucket swing devices and electronic control systems and other accessories. The actuator control system needs more control and needs more proportional control actuator characteristics, the system uses a form of control cartridge valve block built proportional flow control valve to achieve the requirements of the work unit coordinated control of multi-task-ing. As an independent driver of the vehicle, walking drive system design is one of the key technologies of the vehi-cle. In order to achieve remote speed performance running the system and achieve energy efficiency, stable perfor-mance, we use a variable displacement pump hydraulic closed loop control circuit in the form of a two-speed motor drive system as walking. In this paper, based on the design principle of the hydraulic system, a detailed discussion of the crank-propelled aerial work vehicle hydraulic system design approach is introduced, which provids a comprehen-sive design methodology and platform for the design of all types of aerial vehicles hydraulic system.%液压技术的快速发展给我国高空作业车的开发、研制奠定了技术基础。

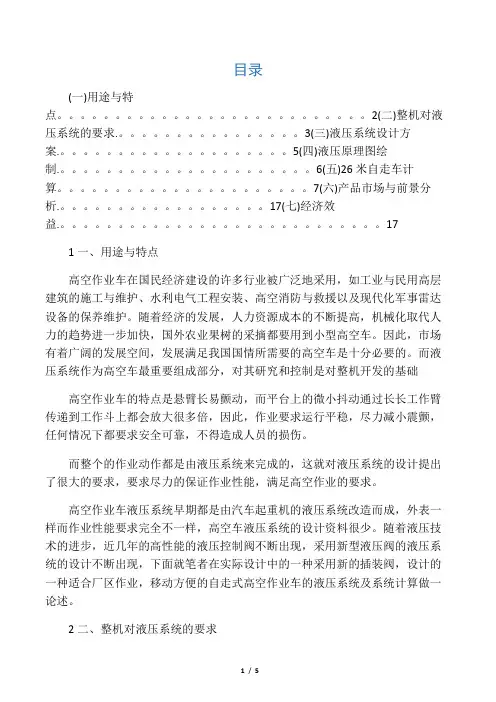

目录(一)用途与特点。
2(二)整机对液压系统的要求.。
3(三)液压系统设计方案.。
5(四)液压原理图绘制.。
6(五)26米自走车计算。
7(六)产品市场与前景分析.。
17(七)经济效益.。
171一、用途与特点高空作业车在国民经济建设的许多行业被广泛地采用，如工业与民用高层建筑的施工与维护、水利电气工程安装、高空消防与救援以及现代化军事雷达设备的保养维护。
随着经济的发展，人力资源成本的不断提高，机械化取代人力的趋势进一步加快，国外农业果树的采摘都要用到小型高空车。
因此，市场有着广阔的发展空间，发展满足我国国情所需要的高空车是十分必要的。
而液压系统作为高空车最重要组成部分，对其研究和控制是对整机开发的基础高空作业车的特点是悬臂长易颤动，而平台上的微小抖动通过长长工作臂传递到工作斗上都会放大很多倍，因此，作业要求运行平稳，尽力减小震颤，任何情况下都要求安全可靠，不得造成人员的损伤。
而整个的作业动作都是由液压系统来完成的，这就对液压系统的设计提出了很大的要求，要求尽力的保证作业性能，满足高空作业的要求。
高空作业车液压系统早期都是由汽车起重机的液压系统改造而成，外表一样而作业性能要求完全不一样，高空车液压系统的设计资料很少。
随着液压技术的进步，近几年的高性能的液压控制阀不断出现，采用新型液压阀的液压系统的设计不断出现，下面就笔者在实际设计中的一种采用新的插装阀，设计的一种适合厂区作业，移动方便的自走式高空作业车的液压系统及系统计算做一论述。
2二、整机对液压系统的要求根据自走式高空作业车的工作特点和具体的工况，液压系统需满足作业动作要求和系统工作要求1.自走式高空作业车的作业动作要求1)保证工作臂的起落、伸缩，可以各自单独动作，也可以相互配合实现复合动作2)保证工作臂的动作与回转平台的回转动作既能单独进行，又能作复合动作，提高的作业效率。
3)工作臂的变幅起落，要保证工作斗的水平。
4)在工作斗上，可以操作行走，移动作业位置。

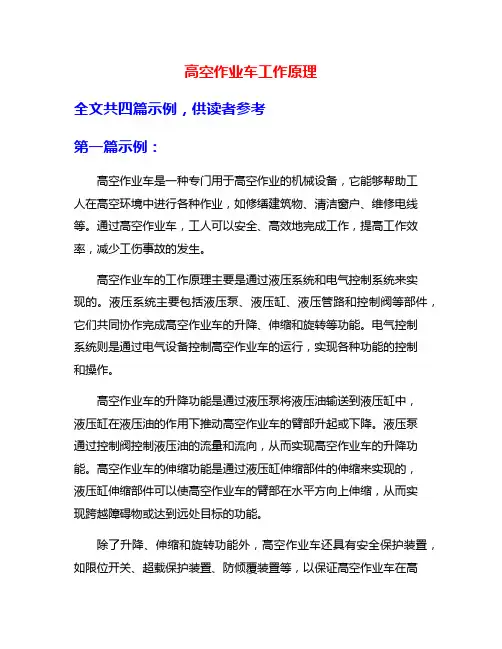

高空作业车工作原理全文共四篇示例，供读者参考第一篇示例：高空作业车是一种专门用于高空作业的机械设备，它能够帮助工人在高空环境中进行各种作业，如修缮建筑物、清洁窗户、维修电线等。
通过高空作业车，工人可以安全、高效地完成工作，提高工作效率，减少工伤事故的发生。
高空作业车的工作原理主要是通过液压系统和电气控制系统来实现的。
液压系统主要包括液压泵、液压缸、液压管路和控制阀等部件，它们共同协作完成高空作业车的升降、伸缩和旋转等功能。
电气控制系统则是通过电气设备控制高空作业车的运行，实现各种功能的控制和操作。
高空作业车的升降功能是通过液压泵将液压油输送到液压缸中，液压缸在液压油的作用下推动高空作业车的臂部升起或下降。
液压泵通过控制阀控制液压油的流量和流向，从而实现高空作业车的升降功能。
高空作业车的伸缩功能是通过液压缸伸缩部件的伸缩来实现的，液压缸伸缩部件可以使高空作业车的臂部在水平方向上伸缩，从而实现跨越障碍物或达到远处目标的功能。
除了升降、伸缩和旋转功能外，高空作业车还具有安全保护装置，如限位开关、超载保护装置、防倾覆装置等，以保证高空作业车在高空作业过程中的安全性和稳定性。
高空作业车还配备了作业篮、操作台和遥控器等设备，方便工人进行高空作业。
高空作业车的工作原理是通过液压系统和电气控制系统协作完成高空作业车的升降、伸缩和旋转等功能，保障工人在高空作业环境中的安全和高效作业。
高空作业车的运用大大提高了工作效率，减少了工伤事故的发生，对现代工程施工和维护起到了重要的作用。
【字数：407】第二篇示例：高空作业车是一种用于在垂直或近似垂直方向上进行工作的特种设备。
其主要用途是用于在高空进行施工、维修、清洁等作业。
高空作业车可以帮助工人在不易到达的高处进行作业，提高工作效率和安全性。
本文将介绍高空作业车的工作原理及其关键部件。
高空作业车通常由底盘、折臂、升降机构、液压系统、电气系统等部分组成。
底盘是高空作业车的基础部件，通常由起重机底盘、搬运车底盘或其他特种车辆底盘改造而成。

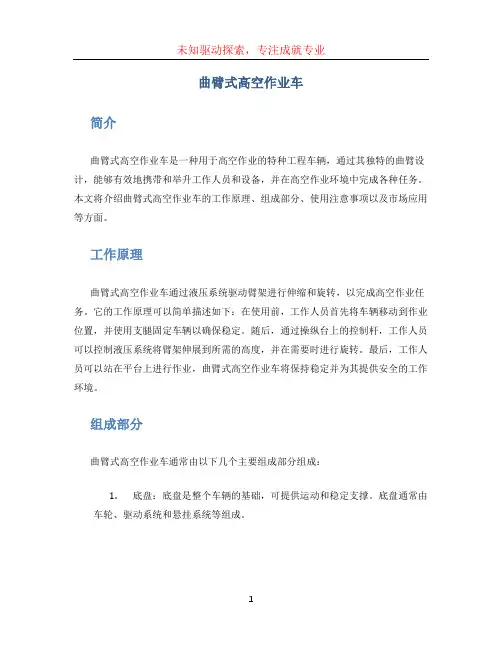

曲臂式高空作业车简介曲臂式高空作业车是一种用于高空作业的特种工程车辆，通过其独特的曲臂设计，能够有效地携带和举升工作人员和设备，并在高空作业环境中完成各种任务。
本文将介绍曲臂式高空作业车的工作原理、组成部分、使用注意事项以及市场应用等方面。
工作原理曲臂式高空作业车通过液压系统驱动臂架进行伸缩和旋转，以完成高空作业任务。
它的工作原理可以简单描述如下：在使用前，工作人员首先将车辆移动到作业位置，并使用支腿固定车辆以确保稳定。
随后，通过操纵台上的控制杆，工作人员可以控制液压系统将臂架伸展到所需的高度，并在需要时进行旋转。
最后，工作人员可以站在平台上进行作业，曲臂式高空作业车将保持稳定并为其提供安全的工作环境。
组成部分曲臂式高空作业车通常由以下几个主要组成部分组成：1.底盘：底盘是整个车辆的基础，可提供运动和稳定支撑。
底盘通常由车轮、驱动系统和悬挂系统等组成。
2.曲臂：曲臂是曲臂式高空作业车的核心组件，用于支撑平台和提供高度和方向的移动。
曲臂通常由多个可伸缩节段组成，使其可以根据需求进行伸展和收缩。
3.平台：平台是工作人员和设备进行作业的区域。
曲臂式高空作业车的平台通常具有边界和安全设施，以确保工作人员的安全。
4.控制系统：控制系统是曲臂式高空作业车的重要组成部分，用于操纵和控制车辆的运动。
通常，控制系统由多个操作杆、按钮和面板组成，以实现对车辆各部分的控制。
使用注意事项使用曲臂式高空作业车时，应注意以下事项以确保安全和高效的作业：1.操作前应仔细阅读使用手册和安全说明，了解车辆的操作原理和操作方法。
2.在开始作业前，应检查曲臂式高空作业车的各项功能是否正常，包括液压系统、平台安全装置和控制系统等。
3.在使用过程中，应保持良好的平衡，并根据情况调整和固定车辆的支腿。
4.注意检查曲臂式高空作业车的工作区域，确保周围没有障碍物或危险物。
5.在使用过程中，应根据需要正确调整曲臂和平台的高度和方向，以确保工作人员和设备的安全。

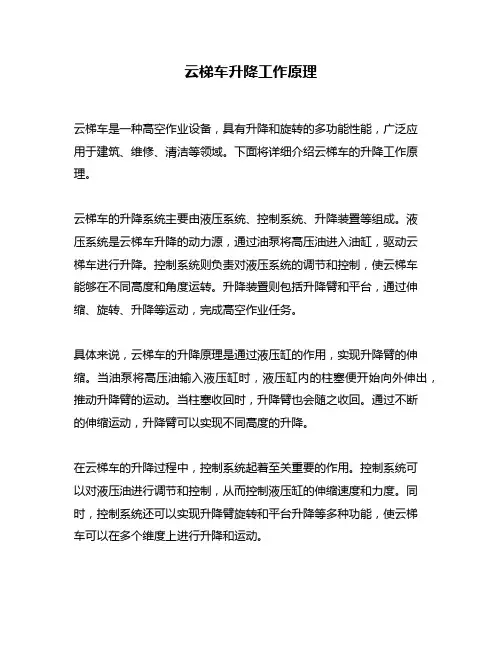

云梯车升降工作原理
云梯车是一种高空作业设备，具有升降和旋转的多功能性能，广泛应
用于建筑、维修、清洁等领域。
下面将详细介绍云梯车的升降工作原理。
云梯车的升降系统主要由液压系统、控制系统、升降装置等组成。
液
压系统是云梯车升降的动力源，通过油泵将高压油进入油缸，驱动云
梯车进行升降。
控制系统则负责对液压系统的调节和控制，使云梯车
能够在不同高度和角度运转。
升降装置则包括升降臂和平台，通过伸缩、旋转、升降等运动，完成高空作业任务。
具体来说，云梯车的升降原理是通过液压缸的作用，实现升降臂的伸缩。
当油泵将高压油输入液压缸时，液压缸内的柱塞便开始向外伸出，推动升降臂的运动。
当柱塞收回时，升降臂也会随之收回。
通过不断
的伸缩运动，升降臂可以实现不同高度的升降。
在云梯车的升降过程中，控制系统起着至关重要的作用。
控制系统可
以对液压油进行调节和控制，从而控制液压缸的伸缩速度和力度。
同时，控制系统还可以实现升降臂旋转和平台升降等多种功能，使云梯
车可以在多个维度上进行升降和运动。
除了液压系统和控制系统，云梯车的升降还涉及到安全系统的作用。
安全系统主要包括高度计、限位器、溜槽等装置，在升降过程中监测
云梯车的高度和位置，保证云梯车在安全范围内运行。
总的来说，云梯车的升降工作原理是利用液压缸的运动，实现升降臂
的伸缩，通过控制系统的调节和安全系统的保护，完成高空作业任务。
随着技术的不断进步和应用的广泛，云梯车的升降工作原理正在不断
创新和改进，为高空作业提供更加安全和高效的解决方案。

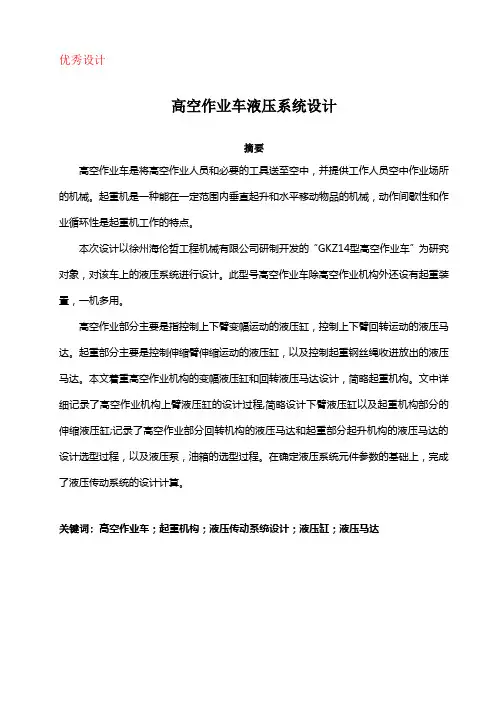

优秀设计高空作业车液压系统设计摘要高空作业车是将高空作业人员和必要的工具送至空中，并提供工作人员空中作业场所的机械。
起重机是一种能在一定范围内垂直起升和水平移动物品的机械，动作间歇性和作业循环性是起重机工作的特点。
本次设计以徐州海伦哲工程机械有限公司研制开发的“GKZ14型高空作业车”为研究对象，对该车上的液压系统进行设计。
此型号高空作业车除高空作业机构外还设有起重装置，一机多用。
高空作业部分主要是指控制上下臂变幅运动的液压缸，控制上下臂回转运动的液压马达。
起重部分主要是控制伸缩臂伸缩运动的液压缸，以及控制起重钢丝绳收进放出的液压马达。
本文着重高空作业机构的变幅液压缸和回转液压马达设计，简略起重机构。
文中详细记录了高空作业机构上臂液压缸的设计过程,简略设计下臂液压缸以及起重机构部分的伸缩液压缸;记录了高空作业部分回转机构的液压马达和起重部分起升机构的液压马达的设计选型过程，以及液压泵，油箱的选型过程。
在确定液压系统元件参数的基础上，完成了液压传动系统的设计计算。
关键词:高空作业车；起重机构；液压传动系统设计；液压缸；液压马达AbstractThe aerial platform vehicle sends high rise operation personnel and the tool of the necessity to the air, and provide the staff member with the high rise operation amenity machine.The derrick is a kind of machine that cans be perpendicular in the certain scope to rise to rise to move a product with level, the action by fits and starts and the homework circulation are the characteristicses of the derrick work, can press the main use and the structure characteristic classification. The high rise operation mechanism mainly is the fluid cylinder that the control points a top and bottom arm to luffe, and the hydranlic moter to control top and bottom arm turns around.Jack mechanism mainly is a control flexible sport of flexible arm of the liquid press an urn, rise a heavy steel wire rope to accept into let out of the liquid press motor.This text emphasizes high rise operation mechanism to become a liquid to press an urn and turns round design, Chine is a jack mechanism slightly.Recorded high empty homework organization parts of upper arm liquids to press the design process of the urn in detail in the text, Chien designed slightly the arm liquid press the flexible liquid of the urn and the jack mechanism part to press an urn.It recorded high rise operation mechanism to turn round the liquid of the organization to press motor and rise heavy part to rise to rise the design that the liquid of the organization presses motor to choose a process in the text, and the liquid press a pump, the fuel tank chooses a process.Base on the system component parameter in hydranlic , completed the designion and calculation of the hydranlic system.Keywords: aerial platform vehicle;jack mechanism ;hydranlic system design;fluid cylinder;hydrauhc motor.目录摘要 (1)Abstract (2)前言 (3)第1章绪论 (4)1.1 高空作业车的发展状况 (4)1.2 课题的来源和意义 (4)1.3 基本参数及主要技术性能指标 (5)第2章液压系统设计 (8)2.1 液压系统的构成 (8)2.2 液压系统设计概述 (8)2.3 设计依据 (8)2.4 主要机构简述 (9)2.5 主要工作机构液压回路设计 (10)2.5.1 高空作业车起升机构的液压回路设计 (10)2.5.2 高空作业车吊臂伸缩机构液压回路设计 (12)2.5.3 高空作业车回转机构液压回路 (12)2.5.4 高空作业车变幅机构液压回路设计 (13)2.6 整体液压回路设计 (14)第3章高空作业部分液压系统的设计计算 (18)3.1 上臂油缸的设计 (18)3.1.1 确定液压缸类型和安装方式 (18)3.1.2 确定液压缸的主要性能参数和主要尺寸 (18)3.2 下臂油缸的设计计算 (23)3.2.1 确定液压缸类型和安装方式 (23)3.2.2 确定液压缸的主要性能参数和主要尺寸 (23)3.3 回转机构液压马达设计 (28)3.3.1 转矩计算 (28)第4章起重机构的液压部分设计 (31)4.1 伸缩机构液压缸设计 (31)4.1.1 确定液压缸类型和安装方式 (31)4.1.2 确定伸缩液压缸的主要性能参数和主要尺寸 (31)4.2 起升机构液压马达设计计算 (34)第5章液压泵的确定 (36)5.1 液压泵的主要技术参数 (36)5.1.1 主要技术参数 (36)5.1.2 各种泵的比较 (36)5.2 液压泵的确定 (37)5.3 油箱的选择 (39)第6章支腿液压回路简介 (40)总结 (41)后记 (42)参考文献 (43)前言高空作业车和起重机都广泛应用在船舶、建筑、市政建设、消防、港口等行业，有着广阔的发展前景。

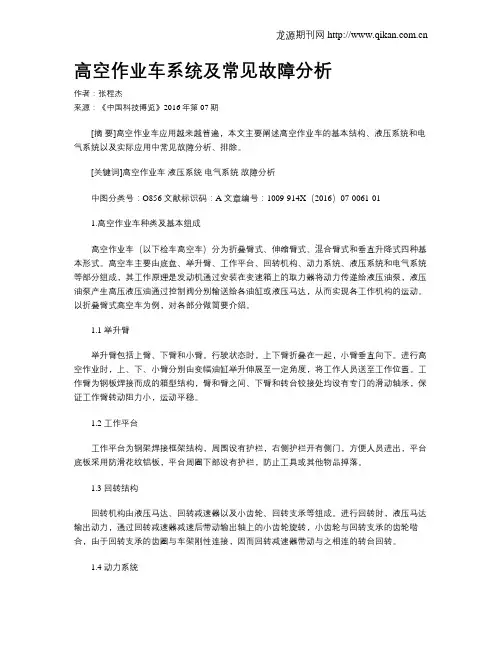

高空作业车系统及常见故障分析作者：张程杰来源：《中国科技博览》2016年第07期[摘要]高空作业车应用越来越普遍，本文主要阐述高空作业车的基本结构、液压系统和电气系统以及实际应用中常见故障分析、排除。
[关键词]高空作业车液压系统电气系统故障分析中图分类号：O856 文献标识码：A 文章编号：1009-914X（2016）07-0061-011.高空作业车种类及基本组成高空作业车（以下检车高空车）分为折叠臂式、伸缩臂式、混合臂式和垂直升降式四种基本形式。
高空车主要由底盘、举升臂、工作平台、回转机构、动力系统、液压系统和电气系统等部分组成，其工作原理是发动机通过安装在变速箱上的取力器将动力传递给液压油泵，液压油泵产生高压液压油通过控制阀分别输送给各油缸或液压马达，从而实现各工作机构的运动。
以折叠臂式高空车为例，对各部分做简要介绍。
1.1 举升臂举升臂包括上臂、下臂和小臂。
行驶状态时，上下臂折叠在一起，小臂垂直向下。
进行高空作业时，上、下、小臂分别由变幅油缸举升伸展至一定角度，将工作人员送至工作位置。
工作臂为钢板焊接而成的箱型结构，臂和臂之间、下臂和转台铰接处均设有专门的滑动轴承，保证工作臂转动阻力小，运动平稳。
1.2 工作平台工作平台为钢架焊接框架结构，周围设有护栏，右侧护栏开有侧门，方便人员进出，平台底板采用防滑花纹铝板，平台周圈下部设有护栏，防止工具或其他物品掉落。
1.3 回转结构回转机构由液压马达、回转减速器以及小齿轮、回转支承等组成。
进行回转时，液压马达输出动力，通过回转减速器减速后带动输出轴上的小齿轮旋转，小齿轮与回转支承的齿轮啮合，由于回转支承的齿圈与车架刚性连接，因而回转减速器带动与之相连的转台回转。
1.4 动力系统高空车动力源为底盘发动机，其动力由取力器从底盘变速箱取出。
取力器和变速箱取力齿轮处于断开状态，当进行高空作业时，操作拉杆使取力器的滑移齿轮与变速箱的输出取力齿轮啮合，取力器输出轴带动油泵工作，从而将发动机的机械能转为液压能，为系统提供动力。

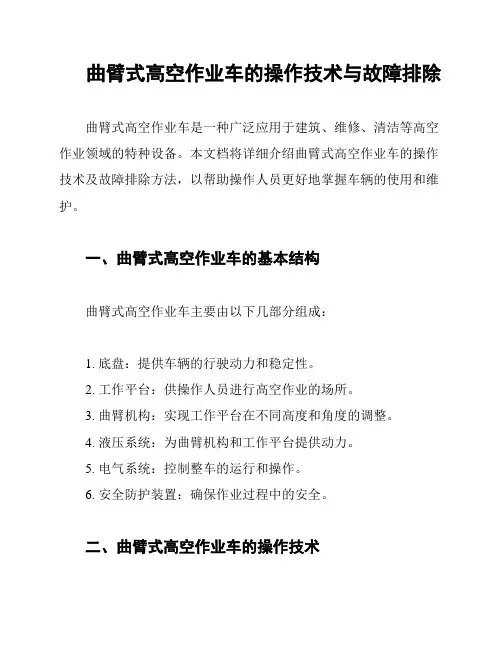

曲臂式高空作业车的操作技术与故障排除曲臂式高空作业车是一种广泛应用于建筑、维修、清洁等高空作业领域的特种设备。
本文档将详细介绍曲臂式高空作业车的操作技术及故障排除方法，以帮助操作人员更好地掌握车辆的使用和维护。
一、曲臂式高空作业车的基本结构曲臂式高空作业车主要由以下几部分组成：1. 底盘：提供车辆的行驶动力和稳定性。
2. 工作平台：供操作人员进行高空作业的场所。
3. 曲臂机构：实现工作平台在不同高度和角度的调整。
4. 液压系统：为曲臂机构和工作平台提供动力。
5. 电气系统：控制整车的运行和操作。
6. 安全防护装置：确保作业过程中的安全。
二、曲臂式高空作业车的操作技术1. 启动与熄火- 确保车辆停放在水平地面，踩下刹车踏板，拉紧手刹。
- 将钥匙插入点火开关，旋转至启动位置，等待发动机启动。
- 启动成功后，将钥匙旋转至运行位置。
- 操作完成后，将钥匙旋转至熄火位置，等待发动机完全停止后拔出钥匙。
2. 工作平台的操作- 确保工作平台在最低位置，曲臂机构完全收回。
- 按下工作平台上升按钮，缓慢调整工作平台至所需高度。
- 根据需要调整曲臂机构的角度，使工作平台达到理想位置。
- 操作完成后，将工作平台降至最低位置，曲臂机构完全收回。
3. 液压系统的操作- 确保车辆电源已开启，按下液压系统启动按钮。
- 缓慢调整油门踏板，根据需要调整液压系统的压力。
- 操作完成后，关闭液压系统启动按钮，停止油门踏板调整。
4. 安全防护装置的操作- 在操作过程中，确保安全带佩戴正确，防止意外坠落。
- 定期检查车辆的各项安全防护装置，确保其正常运行。
三、曲臂式高空作业车的故障排除1. 发动机无法启动- 检查电源是否连接正常，电池电量是否充足。
- 检查点火系统是否正常，如火花塞、点火线圈等。
- 检查燃油系统是否正常，如燃油泵、燃油滤清器等。
2. 工作平台无法上升或下降- 检查液压油路是否正常，如有无堵塞、泄漏等情况。
- 检查液压泵、马达是否正常工作。

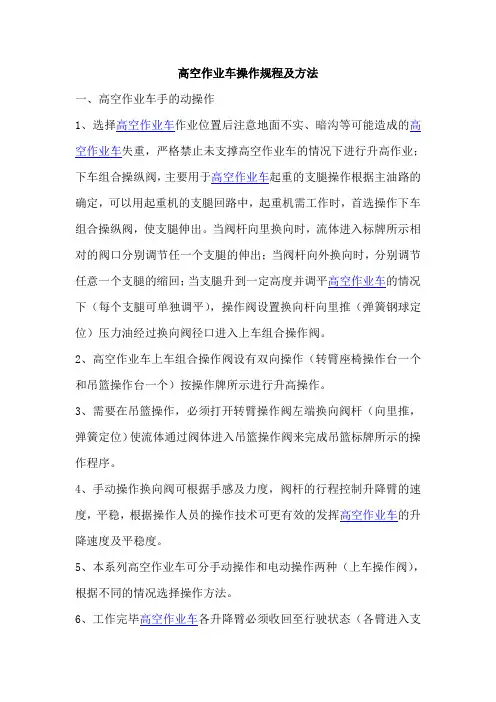

高空作业车操作规程及方法一、高空作业车手的动操作1、选择高空作业车作业位置后注意地面不实、暗沟等可能造成的高空作业车失重，严格禁止未支撑高空作业车的情况下进行升高作业；下车组合操纵阀，主要用于高空作业车起重的支腿操作根据主油路的确定，可以用起重机的支腿回路中，起重机需工作时，首选操作下车组合操纵阀，使支腿伸出。
