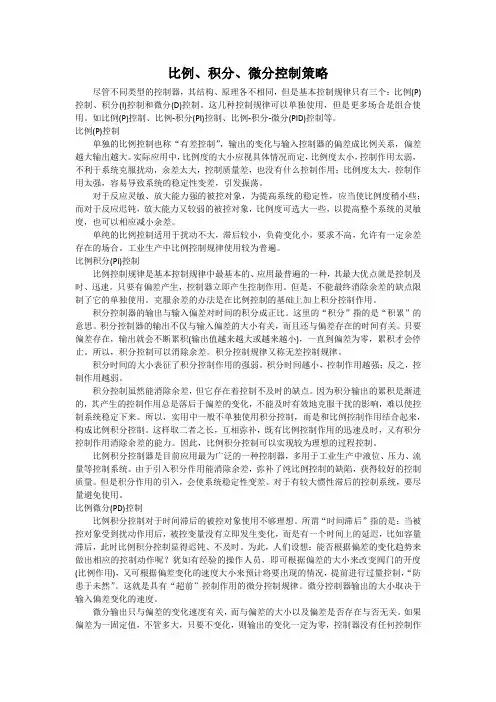

比例、积分、微分控制策略尽管不同类型的控制器,其结构、原理各不相同,但是基本控制规律只有三个:比例(P)控制、积分(I)控制和微分(D)控制。
这几种控制规律可以单独使用,但是更多场合是组合使用。
如比例(P)控制、比例-积分(PI)控制、比例-积分-微分(PID)控制等。
比例(P)控制单独的比例控制也称“有差控制”,输出的变化与输入控制器的偏差成比例关系,偏差越大输出越大。
实际应用中,比例度的大小应视具体情况而定,比例度太小,控制作用太弱,不利于系统克服扰动,余差太大,控制质量差,也没有什么控制作用;比例度太大,控制作用太强,容易导致系统的稳定性变差,引发振荡。
对于反应灵敏、放大能力强的被控对象,为提高系统的稳定性,应当使比例度稍小些;而对于反应迟钝,放大能力又较弱的被控对象,比例度可选大一些,以提高整个系统的灵敏度,也可以相应减小余差。
单纯的比例控制适用于扰动不大,滞后较小,负荷变化小,要求不高,允许有一定余差存在的场合。
工业生产中比例控制规律使用较为普遍。
比例积分(PI)控制比例控制规律是基本控制规律中最基本的、应用最普遍的一种,其最大优点就是控制及时、迅速。
只要有偏差产生,控制器立即产生控制作用。
但是,不能最终消除余差的缺点限制了它的单独使用。
克服余差的办法是在比例控制的基础上加上积分控制作用。
积分控制器的输出与输入偏差对时间的积分成正比。
这里的“积分”指的是“积累”的意思。
积分控制器的输出不仅与输入偏差的大小有关,而且还与偏差存在的时间有关。
只要偏差存在,输出就会不断累积(输出值越来越大或越来越小),一直到偏差为零,累积才会停止。
所以,积分控制可以消除余差。
积分控制规律又称无差控制规律。
积分时间的大小表征了积分控制作用的强弱。
积分时间越小,控制作用越强;反之,控制作用越弱。
积分控制虽然能消除余差,但它存在着控制不及时的缺点。
因为积分输出的累积是渐进的,其产生的控制作用总是落后于偏差的变化,不能及时有效地克服干扰的影响,难以使控制系统稳定下来。

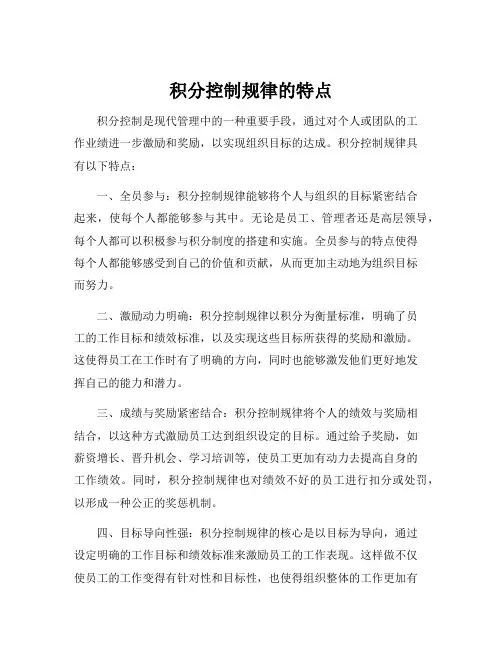

积分控制规律的特点积分控制是现代管理中的一种重要手段,通过对个人或团队的工作业绩进一步激励和奖励,以实现组织目标的达成。
积分控制规律具有以下特点:一、全员参与:积分控制规律能够将个人与组织的目标紧密结合起来,使每个人都能够参与其中。
无论是员工、管理者还是高层领导,每个人都可以积极参与积分制度的搭建和实施。
全员参与的特点使得每个人都能够感受到自己的价值和贡献,从而更加主动地为组织目标而努力。
二、激励动力明确:积分控制规律以积分为衡量标准,明确了员工的工作目标和绩效标准,以及实现这些目标所获得的奖励和激励。
这使得员工在工作时有了明确的方向,同时也能够激发他们更好地发挥自己的能力和潜力。
三、成绩与奖励紧密结合:积分控制规律将个人的绩效与奖励相结合,以这种方式激励员工达到组织设定的目标。
通过给予奖励,如薪资增长、晋升机会、学习培训等,使员工更加有动力去提高自身的工作绩效。
同时,积分控制规律也对绩效不好的员工进行扣分或处罚,以形成一种公正的奖惩机制。
四、目标导向性强:积分控制规律的核心是以目标为导向,通过设定明确的工作目标和绩效标准来激励员工的工作表现。
这样做不仅使员工的工作变得有针对性和目标性,也使得组织整体的工作更加有计划和有条理。
目标导向性强的特点使得员工能够更好地明确自己的工作方向和任务,将自己的精力和资源集中到重要的事情上。
在实施积分控制规律时,需要注意以下几点:一、制定合理的积分规则:积分规则应该与组织的目标和价值观相匹配,能够激励员工积极参与工作,并保持公正和透明。
规则的制定应考虑到员工的实际情况和工作需求,以最大程度地调动员工的积极性和创造力。
二、建立有效的反馈机制:积分控制规律的实施需要建立有效的反馈机制,及时向员工反馈他们的工作表现和绩效水平。
这样可以帮助员工了解自己的工作状况,及时调整工作方向,进一步提高工作效能。
三、平衡个人与团队的利益:积分控制规律不仅要关注个人的工作表现和绩效,还要注重团队的整体效能和协作能力。

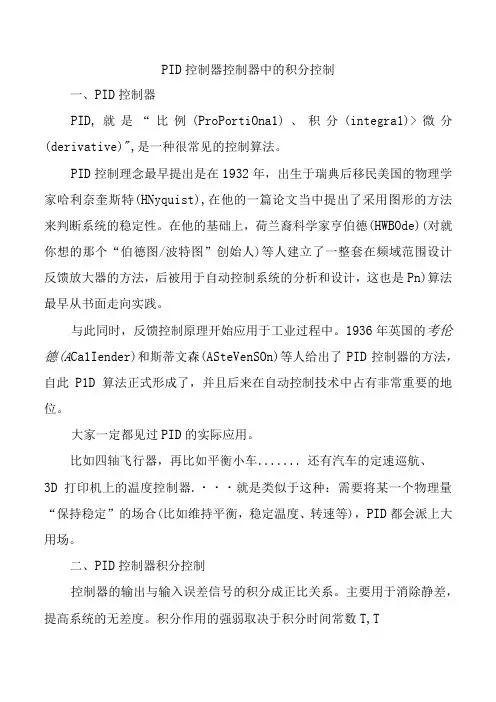

PID控制器控制器中的积分控制一、PID控制器PID,就是“比例(ProPortiOna1)、积分(integra1)>微分(derivative)",是一种很常见的控制算法。
PID控制理念最早提出是在1932年,出生于瑞典后移民美国的物理学家哈利奈奎斯特(HNyquist),在他的一篇论文当中提出了采用图形的方法来判断系统的稳定性。
在他的基础上,荷兰裔科学家亨伯德(HWBOde)(对就你想的那个“伯德图/波特图”创始人)等人建立了一整套在频域范围设计反馈放大器的方法,后被用于自动控制系统的分析和设计,这也是Pn)算法最早从书面走向实践。
与此同时,反馈控制原理开始应用于工业过程中。
1936年英国的考伦德(A Ca1Iender)和斯蒂文森(ASteVenSOn)等人给出了PID控制器的方法,自此P1D算法正式形成了,并且后来在自动控制技术中占有非常重要的地位。
大家一定都见过PID的实际应用。
比如四轴飞行器,再比如平衡小车....... 还有汽车的定速巡航、3D打印机上的温度控制器.・・・就是类似于这种:需要将某一个物理量“保持稳定”的场合(比如维持平衡,稳定温度、转速等),PID都会派上大用场。
二、PID控制器积分控制控制器的输出与输入误差信号的积分成正比关系。
主要用于消除静差,提高系统的无差度。
积分作用的强弱取决于积分时间常数T,T越大,积分作用越弱,反之则越强。
为什么要引进积分作用?比例作用的输出与误差的大小成正比,误差越大,输出越大,误差越小,输出越小,误差为零,输出为零。
由于没有误差时输出为零,因此比例调节不可能完全消除误差,不可能使被控的PV值达到给定值。
必须存在一个稳定的误差,以维持一个稳定的输出,才能使系统的PV值保持稳定。
这就是通常所说的比例作用是有差调节,是有静差的,加强比例作用只能减少静差,不能消除静差。
为了消除静差必须引入积分作用,积分作用可以消除静差,以使被控的y(t)值最后与给定值一致。

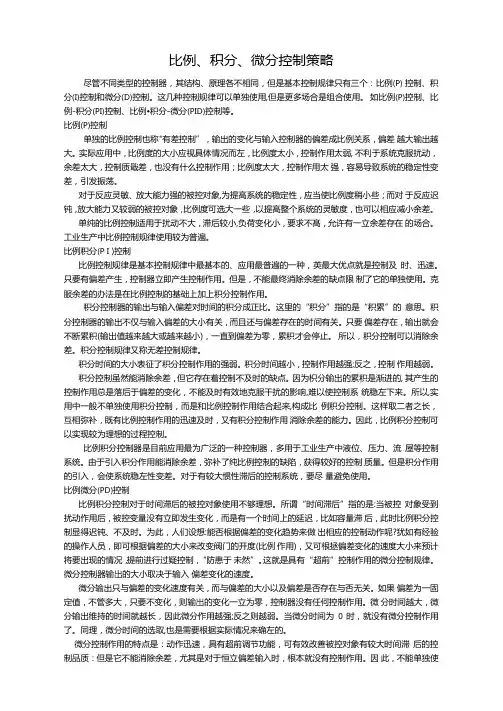

比例、积分、微分控制策略尽管不同类型的控制器,其结构、原理各不相同,但是基本控制规律只有三个:比例(P) 控制、积分(I)控制和微分(D)控制。
这几种控制规律可以单独使用,但是更多场合是组合使用。
如比例(P)控制、比例-积分(PI)控制、比例•积分-微分(PID)控制等。
比例(P)控制单独的比例控制也称"有差控制”,输出的变化与输入控制器的偏差成比例关系,偏差越大输出越大。
实际应用中,比例度的大小应视具体情况而左,比例度太小,控制作用太弱, 不利于系统克服扰动,余差太大,控制质戢差,也没有什么控制作用;比例度太大,控制作用太强,容易导致系统的稳定性变差,引发振荡。
对于反应灵敏、放大能力强的被控对象,为提高系统的稳定性,应当使比例度稍小些;而对于反应迟钝,放大能力又较弱的被控对象,比例度可选大一些,以提高整个系统的灵敏度,也可以相应减小余差。
单纯的比例控制适用于扰动不大,滞后较小,负荷变化小,要求不髙,允许有一立余差存在的场合。
工业生产中比例控制规律使用较为普遍。
比例积分(P I )控制比例控制规律是基本控制规律中最基本的、应用最普遍的一种,英最大优点就是控制及时、迅速。
只要有偏差产生,控制器立即产生控制作用。
但是,不能最终消除余差的缺点限制了它的单独使用。
克服余差的办法是在比例控制的基础上加上积分控制作用。
积分控制器的输出与输入偏差对时间的积分成正比。
这里的“积分”指的是“积累”的意思。
积分控制器的输出不仅与输入偏差的大小有关,而且还与偏差存在的时间有关。
只要偏差存在,输出就会不断累积(输出值越来越大或越来越小),一直到偏差为零,累积才会停止。
所以,积分控制可以消除余差。
积分控制规律又称无差控制规律。
积分时间的大小表征了积分控制作用的强弱。
积分时间越小,控制作用越强;反之,控制作用越弱。
积分控制虽然能消除余差,但它存在着控制不及时的缺点。
因为枳分输出的累积是渐进的, 其产生的控制作用总是落后于偏差的变化,不能及时有效地克服干扰的影响,难以使控制系统稳左下来。

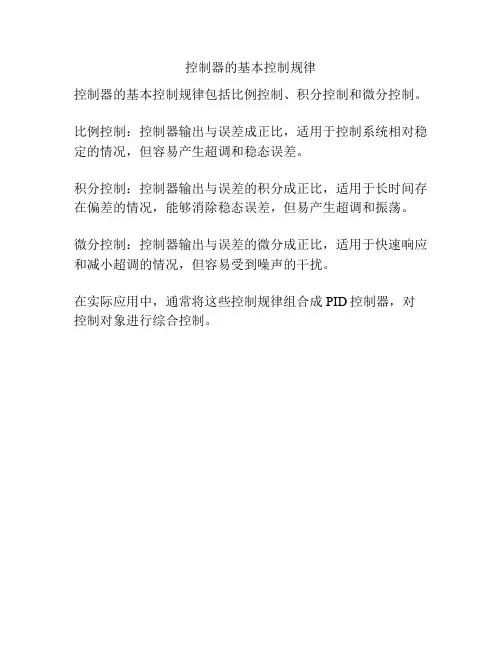

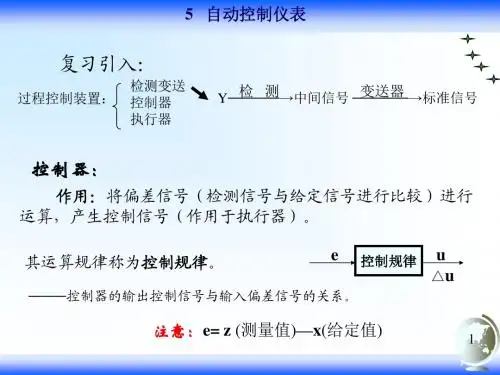

控制器的基本控制规律
控制器的基本控制规律包括比例控制、积分控制和微分控制。
比例控制:控制器输出与误差成正比,适用于控制系统相对稳定的情况,但容易产生超调和稳态误差。
积分控制:控制器输出与误差的积分成正比,适用于长时间存在偏差的情况,能够消除稳态误差,但易产生超调和振荡。
微分控制:控制器输出与误差的微分成正比,适用于快速响应和减小超调的情况,但容易受到噪声的干扰。
在实际应用中,通常将这些控制规律组合成PID控制器,对控制对象进行综合控制。
PID控制器比例、积分、微分控制规律优缺点及适用场合P控制规律比例控制的输出信号与输入偏差成比例关系。
偏差一旦产生,控制器立即产生控制作用以减小偏差,是最基本的控制规律。
当仅有比例控制时系统输出存在稳态误差。
I控制规律对于一个自动控制系统,如果在进入稳态后存在稳态误差,则称这个系统是有差系统。
为了消除稳态误差,必须引入积分控制规律。
积分作用是对偏差进行积分,随着时间的增加,积分输出会增大,使稳态误差进一步减小,直到偏差为零,才不再继续增加。
因此,采用积分控制规律的主要目的就是使系统无稳态误差,提高系统的准确度。
积分作用的强弱取决于积分时间常数TI,TI越大,积分作用越弱,反之则越强。
由于积分引入了相位滞后,使系统稳定性变差。
因此,积分控制一般不单独使用,通常结合比例控制构成比例积分(PI)控制器。
D控制规律在微分控制中,控制器的输出与输入偏差信号的微分(即偏差的变化率)成正比关系。
可减小超调量,并能在偏差信号的值变得太大之前,在系统中引入一个有效的早期修正信号,从而加快系统的动作速度,减少调节时间。
微分控制反映偏差的变化率,只有当偏差随时间变化时,微分控制才会对系统起作用,而对无变化或缓慢变化的对象不起作用。
因此微分控制在任何情况下不能单独与被控制对象串联使用。
需要说明的是,对于一台实际的PID控制器,如果把微分时间TD 调到零,就成为一台比例积分控制器;如果报积分时间TI放大到最大,就成了一台比例微分控制器;如果把微分时间调到零,同时把积分时间放到最大,就成了一台纯比例控制器。
由于PID控制规律综合了比例、积分、微分三种控制规律的优点,具有较好的控制性能,因而应用范围更广。
PID控制器可以调整的参数是KP、TI、TD。
适当选取这三个参数的数值,可以获得较好的控制质量,实际应用过程中很多工程技术人员对PID参数整定不是很数量,这是应选择自整定功能强和控制算法先进的人工智能调节器,方便获得最佳的PID参数。
第二章控制规律第三节积分控制二、比例积分控制规律与积分时间比例积分控制规律(PI)是比例和积分控制规律的结合,吸取了两者的优点,是工业上常用的控制规律。
可用下式表示:(2-10)22第三节积分控制23在比例积分控制器中,经常用积分时间TI来表示积分速度KI的大小。
(2-11)则(2-12)若偏差是幅值为A 的阶跃干扰(2-13)第三节积分控制图15比例积分控制规律22在时间t=TI时,有当总的输出等于比例作用输出的两倍时,其时间就是积分时间。
第三节积分控制23在比例积分控制器中,经常用积分时间TI来表示积分速度KI的大小。
(2-11)积分时间和积分速度都可以表示积分作用的强弱:积分时间越小,表示积分速度越大,积分作用越强。
反之,积分时间越大,表示积分作用越弱。
弱积分时间为无穷大,则表示没有积分作用,控制器为纯的比例控制。
第三节积分控制三、积分时间对系统过渡过程的影响图16积分时间对过渡过程的影响积分时间对过渡过程的影响具有两重性当缩短积分时间,加强积分控制作用时,一方面克服余差的能力增加。
另一方面会使过程振荡加剧,稳定性降低。
积分时间越短,振荡倾向越强烈,甚至会成为不稳定的发散振荡。
积分时间过大,积分作用太弱,余差消除很慢。
只有当积分时间适当时,过渡过程能较快的衰减且没余差。
26积分作用的特点:消除余差,控制不及时,会降低系统稳定性;注意事项:★引入积分作用以后,能消除余差,但系统的稳定性必然会降低,所以在使用过程中应适当降低比例作用(增大比例度或降低比例增益)★当对象滞后很大时,可能控制时间较长、最大偏差也较大;负荷变化过于剧烈时,由于积分动作缓慢,使控制作用不及时,此时可增加微分作用。
第四节微分控制(D)一、微分控制规律及其特点26偏差变化的速度越大,控制器的输出变化也越大。
对于一个固定的偏差,不管这个偏差有多大,微分作用输出总是零.不单独使用!图17微分控制的动态特性微分控制规律:控制器的输出与偏差变化的速度成正比。
积分控制原理嗨,朋友们!今天咱们来聊聊一个超级有趣又特别实用的东西——积分控制原理。
我有个朋友,叫小李,他开了个小工厂。
工厂里有个设备,总是不能稳定地生产出合格的产品,这可把小李急得像热锅上的蚂蚁。
这时候呢,积分控制原理就像一个超级英雄一样可以闪亮登场啦。
那积分控制原理到底是个啥呢?简单来说,就像是一个很有耐心的老师在教一个调皮的学生。
这个“调皮的学生”就是我们要控制的系统。
比如说温度控制系统,这个系统的温度老是忽高忽低,就像那调皮学生的成绩不稳定一样。
积分控制呢,它会把这个系统以前的表现都记下来,然后根据这些记录来调整控制的力度。
想象一下,你在玩一个平衡游戏,要让一个球在一个板子上保持平衡。
这个球就像那个需要控制的量,比如说温度或者速度之类的。
刚开始的时候,球到处乱滚,你可能只是随机地去调整板子的倾斜度。
可是积分控制就不一样了,它会说:“嘿,之前球老是往左边滚,那我得根据这个情况加大往右边调整的力度。
”咱们再举个例子。
我认识一个搞园艺的老张。
他有个温室大棚,要控制里面的温度。
他刚开始就是靠经验,感觉热了就打开窗户,感觉冷了就关上。
可是这个方法很不靠谱啊,有时候植物都被热得发蔫儿或者被冻得可怜巴巴的。
后来有人给他介绍了积分控制原理。
老张一开始还半信半疑的,说:“这啥玩意儿啊,能比我的经验还管用?”但是当他开始用了之后,才发现真的是个宝贝。
积分控制就像是一个贴心的小管家,它一直在记录温度的变化情况。
如果温度老是偏高,那它就会逐渐调整通风设备或者加热设备,让温度慢慢稳定下来。
在数学上呢,积分控制原理是有公式的,不过咱可别怕这些公式。
就把它想象成一个神奇的魔法咒语。
这个咒语能根据过去的情况算出现在应该怎么做。
比如说,在一个速度控制系统里,如果速度老是比我们想要的速度快,那积分控制就会不断地积累这个偏差,然后根据这个积累的结果来调整控制的信号,让速度降下来。
这就好比你在开车的时候,如果你老是发现自己开得比限速快,那你就得慢慢调整你的油门,这个调整可不是一下子就完成的,而是根据你之前超速的情况慢慢地、稳稳地调整。
