高标电子电动车控制器接线图
高标智能电动车控制器接线图
1、电源输入:粗红色线为电源正端黑色线为电源负端细橙色线为电门锁
2、电机相位（u、v、w输出）：粗黄色线为U,粗绿色线为V,粗蓝色线为W
3、转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线
4、电机霍耳：（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为A 细绿色线为 B 细蓝色线为 C
5、刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，
+12V，细黑色线为接地线，低电平刹车
6、传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器
信号输入
7、仪表（转速）：细紫色线
8、巡航：细棕色线
9、限速：细灰色线
10、自动识别开关线：细黄色线。
电动车控制器接线图说明大全下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。
2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。
3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。
细黄色线为A，细绿色线为B，细蓝色线为C。
5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。
6.传感器: 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。
7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线高标科技电动车控制器如何接线：1.分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。
也是用朔料插销弄在一起的。
3.仪表线、速度线、刹车断电线。
一般仪表线和刹车断电线也是在一起的。
4.还有两个线，它们可以互相连接在一起的，那可以调节角度。
（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）高标科技电动车控制器接线时须知：1.注意好正负极。
2.需要调试不可能一次成功的，但也切记不要随便乱接。
3.需要根据经验找到，先排除其他的线的作用。
一般最后调试不出来，就可以考虑是电机和控制器角度问题了。
5.电动车控制器和电机有严格的匹配关系，需要慢慢调试。
6. 电动车控制器和电机就算型号一样（假如都是48V300W）也是有可能装上去没有作用的，主要原因可能是电机霍尔不匹配。
高标电动车控制器接线图详解The document was finally revised on 2021高标电动车控制器接线图详解很多消费者在更换新的控制器后，不知道如何把控制器完美的装上去，今天高标科技教你你控制器路线图如何组接。
安装前一定要注意三点：1、电源正负极一定不可以接反；2、先接电源线、电门锁线、转把线、电机线四组线；3、线接好打开电门锁，转转把、若倒转，对接一下学习线，就正转了，然后拔掉学习线，接好其它线就可以了。
第一步：确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线]然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。
第二步：关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。
接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V 左右[红黑线][别忘了万用表打到直流档上]。
第三步：各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。
接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。
电机正常转，证明转把有问，换个转把。
第四步：电机正常转后，刹车断电线，霍尔线，仪表线等等。
第五步：控制器的每根线是什么意思可以看产介绍里面图示说明。
第六步：电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。
拆开电瓶可以看到“+”电源正极“-”电源负极。
总的来说按大件找，按大件安装，最容易理解最准确。
第七步：若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。

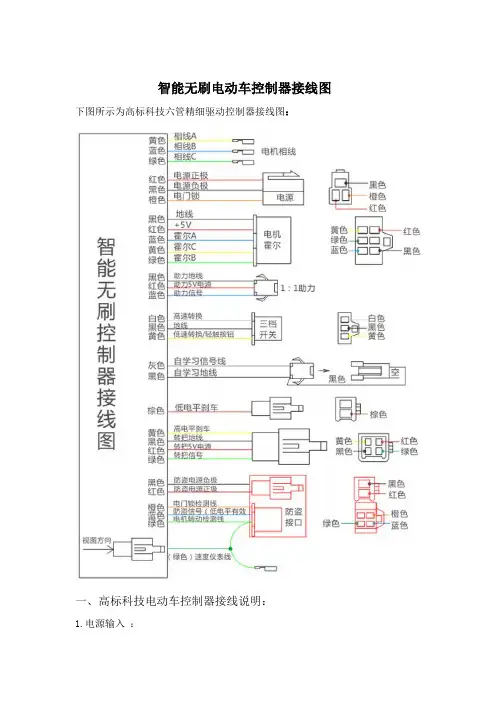

智能无刷电动车控制器接线图下图所示为高标科技六管精细驱动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。
2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。
3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。
细黄色线为 A，细绿色线为 B，细蓝色线为 C。
5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。
6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。
7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。
也是用朔料插销弄在一起的。
3.仪表线、速度线、刹车断电线。
一般仪表线和刹车断电线也是在一起的。
4.还有两个线，它们可以互相连接在一起的，那可以调节角度。
（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。
2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。
3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。
4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。
细黄色线为 A，细绿色线为 B，细蓝色线为 C。
5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。
