圆柱模板计算书1、设计依据1、JTJ041-2000《公路桥涵施工技术规范》2、JGJ162-2008《建筑施工模板安全技术规范》3、JGJ81-2002《建筑钢结构焊接技术规程》4、GB50205-2001《钢结构工程施工质量验收规范》2、设计要求混凝土施工时，模板强度和刚度满足《公路桥涵钢结构木结构设计规范》（JTJ025-86）。
3、基本资料该圆柱模直径1.2米。
采用混凝土泵车下灰，浇筑混凝土速度2m/h，混凝土入模温度约25℃，采用定型钢模板：面板采用6mm钢板;法兰采用厚12×100mm扁钢，竖肋采用普通[10槽钢，间距400mm；背楞采用普通[10槽钢，间距400mm。
4、模板的基本受力情况当采用内部振捣器，混凝土的浇筑速度在6m/h 以下，所以新浇筑的混凝土作用于模板的水平方向的侧压力可按下式计算（《路桥施工计算手册》P173：m P k hγ=（1） 当v/T<0.035时，h=0.22+24.9v/T;当v/T>0.035时，h=1.53+3.8v/T;式中：P －新浇筑混凝土对侧面模板产生的最大压力（kPa ）；h －有效压头高度（m ）；v －混凝土浇筑速度（m/h ）；T －混凝土入模时的温度（℃）；γ－混凝土的容重（kN/m3）；K －外加剂影响修正系数，不加时k=1.0，掺缓凝外加剂时k=1.2；根据前述已知条件：因为： v/T=2.0/25=0.08<0.035，所以 h ＝0.22+24.9v/T =0.22+24.9×0.08＝2.212最大水平侧压力为： 21.226 2.21269.01(/)m P k h kN m γ==⨯⨯= 考虑振动荷载 24/kN m 验算强度时荷载设计值为：21.4 4.074.61(/)m P p kN m =+⨯= 5、面板计算由于竖肋通长，间距l=400mm ，面板在竖肋上的长宽比＞3，故面板按单向板计算。
立柱模板计算书设计：复核：审核：二〇一八年九月目录1 工程简介 (1)1.1 工程概况 (1)1.2 模板结构形式 (1)2 设计相关参数选定 (3)2.1 计算目的 (3)2.2 计算范围 (3)2.3 参考资料 (3)2.4 主要控制参数 (4)2.5 设计技术参数及相关荷载大小选定 (4)2.5.1 荷载类型 (4)2.5.2 工况分析 (5)2.5.3 工况及荷载组合 (6)2.5.4 计算方法 (6)3 模板设计计算 (6)3.1 1800×2200mm方柱模板验算 (6)3.1.1 面板验算 (6)3.1.2 次楞方木验算 (7)3.1.3 长边柱箍验算 (8)3.1.4 短边柱箍验算 (9)3.1.5 对拉螺栓验算 (10)3.2 φ1200mm圆柱模板验算 (10)3.2.1 面板验算 (10)3.2.2 柱箍验算 (11)3.3 模板稳定性验算 (12)4 计算结果汇总 (13)5 结论 (13)1立柱模板设计计算书1 工程简介1.1 工程概况根据现有设计图纸统计，共有926根立柱，柱高2.4m～5.2m，混凝土等级为C50。
本层立柱分两次浇筑，第一次浇筑1m，底板施工完成后，再浇筑剩余部分。
立柱工程数量详见下表。
表1.1-1立柱工程数量表1.2 模板结构形式(1)方柱模板结构形式面板采用18mm厚木胶板，竖向次楞为50×100mm方木，间距200mm；次楞方木外设横向双拼φ48×3mm钢管柱箍，上下间距300mm；对拉螺杆采用φ14mm全丝拉杆，用M14对拉螺栓固定，间距515～715mm。
模板立面图如下图1.2-1所示。
图1.2-1 1800mm×2200mm立柱模板左、正立面图(2)圆柱模板结构形式面板采用18mm厚弧形木胶板，内径1200mm；柱箍采用宽32mm、厚1.5mm钢带，用M14螺栓固定，柱箍间距250mm，上部间距500mm。
圆柱模板计算书一．基本情况：本圆柱模直经为1.4米，采用面板4mm钢板，法兰及肋骨均采用8X70扁钢。
肋间距为300X300mm。
采用混凝土浇注速度为3m/h，混凝土入模温度为25℃。
二．荷载计算：1.混凝土侧压力：根据GB50204-92中新浇注混凝土作用在模板上的最大侧压力计算公式如下：F=0.22RcTβ1β2V½（T=5）=0.22X24000X5X1X1.5X3½=52.59KN/m²F=RcH=24X10=240 KN/m²取二者中较小值为F=52.59 KN/m²2.混凝土侧压力设计值：F=F1X分项系数X拆减系数F=52.59X1.2X0.85=53.64 KN/m²3.倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为：2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²4.混凝土振捣产生的荷载查路桥施工手册8-1表为2 KN/m²荷载设计值为2X1.1X0.85=1.87 KN/m²5.荷载总计：53.64+1.87+1.87=57.38 KN/m²三：板面计算：圆弧模板在混凝土浇注时产生的侧压力有肋骨架承担，在刚度计算时可以与平面钢模等同。
四：侥度计算：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，则荷载Q=0.0584X10=0.584 KN/m²根据1X/1Y=0.9查表得ω大=0.00258q1 /kK=Eh³b/12(1-v²)=206000x6³x 10/12(1-0.3²)=40750000则ω大=0.57mm≤0.883mm故满足要求五：肋骨挠度计算ω大=ql/384EI=0.0014MM≤0.883mm故满足要求六：圆弧形横肋端头拉力强度计算A3钢材料f=140N/mm²F =FA=140X70X8=78400=78.4KN根据路桥施工计算手册213页为21.024KN78.4≥21.024 故满足要求。
【最新整理，下载后即可编辑】墩柱模板计算书一、参考资料《建筑施工计算手册》《路桥施工计算手册》《建筑结构荷载规范GB 50009-2001》《机械设计手册》二、设计载荷砼的重力密度：26 kN/m3；砼浇筑时温度：20℃；砼浇筑速度：2.0m/h；掺外加剂。
钢材取Q235钢，重力密度：78.5kN/m3；容许应力为215MPa，不考虑提高系数；弹性模量为206GPa。
人员及机具载荷按照10 kN。
风荷载取1kN/m2。
根据《混凝土施工技术指南》规定，人员机具荷载取2.5kPa。
风荷载取1kN/m2。
主要材料许用应力见下表三、基本资料：1.基本尺寸全钢模板，面板为6mm厚钢板，筋板为6mm钢板，主筋为10号槽钢，压梁2[16#双槽钢。
法兰边框为12mm钢板，拉杆为T20，拉杆按高低方向间距1m，横向间距1.25m布置。
模板平面图如图1所示：图模板平面图2.计算荷载(1) 侧模压力对模板产生侧压力的荷载主要有三种：a 振动器产生的荷载：4.0 kN/m2；或倾倒混凝土产生的冲击荷载：4.0km/m2；二者不同时计算。
b 新浇混凝土对模板的侧压力；荷载组合为：强度检算：1+2；刚度检算：2 (不乘荷载分项系数)当采用内部振捣器，混凝土的浇筑速度在6m/h以下时，新浇的普通混凝土作用于模板的最大侧压力可按下式计算：=Pγhk当v/T>0.035时，h=1.53+3.8v/T;式中：P——新浇混凝土对模板产生的最大侧压力（kPa）；H——有效压头高度（m）；V——混凝土浇筑速度（m/h）；T——混凝土入模时的温度（℃）；γ——混凝土的容重（kN/m3）；K——外加剂影响修正系数，不掺外加剂时取k=1.0，掺缓凝作用的外加剂时k=1.2；根据前述已知条件：浇注速度为2.0m时：v/T=2.0/20=0.1>0.035，所以h＝1.53+3.8v/T=1.91m最大侧压力为：Pγ=＝59.59kN/m2hk检算强度时最大荷载设计值为：='q77.91 kN/m2；检算刚度时最大荷载标准值为：=''q59.59 kN/m2四、模板整体检算(1) 面板计算模板侧模板面板设计为厚度δ=6mm钢板，水平肋间距为0.35m，竖肋间距为0.4m，面板按双向板四边固定设计计算：面板计算示意图挠度=系数×qL4/K弯距=系数×qL2式中L取Lx和Ly中之较小者。

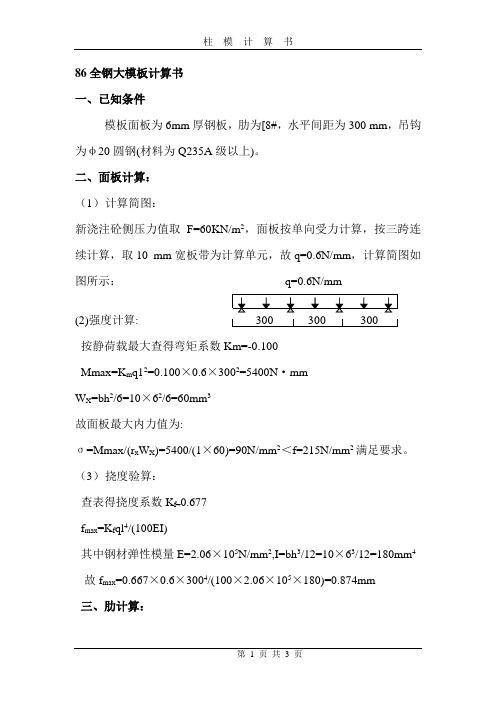

86全钢大模板计算书一、已知条件模板面板为6mm厚钢板，肋为[8#，水平间距为300 mm，吊钩为φ20圆钢(材料为Q235A级以上)。
二、面板计算：（1）计算简图：新浇注砼侧压力值取F=60KN/m2，面板按单向受力计算，按三跨连续计算，取10 mm宽板带为计算单元，故q=0.6N/mm，计算简图如图所示：q=0.6N/mm(2)强度计算: 300 300 300按静荷载最大查得弯矩系数Km=-0.100Mmax=K m q12=0.100×0.6×3002=5400N·mmW X=bh2/6=10×62/6=60mm3故面板最大内力值为:σ=Mmax/(r x W X)=5400/(1×60)=90N/mm2＜f=215N/mm2满足要求。
（3）挠度验算：查表得挠度系数K f=0.677f max=K f ql4/(100EI)其中钢材弹性模量E=2.06×105N/mm2,I=bh3/12=10×63/12=180mm4故f max=0.667×0.6×3004/(100×2.06×105×180)=0.874mm三、肋计算：（1）计算简图：肋的支承点为槽钢背楞，近似按两跨连续梁计算，计算简图如右所式：q=0.06×300=18N/mm(2)强度验算：查表得弯矩系数K m=-0.125故M max=K m ql2=0.125×18×12002=3.24×106N·mm查表得[8#槽钢截面特征系数为：W=25.4×103mm3,I=101×104mm4故肋最大内力值σmax=M max/w=3.24×106/25.4×103)=128N/mm2<f=215N/mm2满足要求。
（3）验算：查表得挠度系数K f=0.912f max=K f q4/(100EI)故f max=0.912×18×12004/(100×2.06×105×101×104)=1.636mm 四、焊缝计算：主要计算面板与槽钢肋之间的焊缝计算：q=0.06×300=18N/mm,按两跨连续梁计算，计算简图如右图所示：V=0.625qL=0.625×18×1200=13500N焊缝长度1w=V×a/(0.7Hh f f w)焊缝间距a取300mm，肋高H=80mm，焊缝高度h f=4mm，f w=160N/mm2故最小焊缝长度：1w=V×a/(0.7Hh f f w) =13500×300/(0.7×80×4×160)=113mm实际加工时焊缝为焊150mm,间距300mm，故满足要求。
圆柱模板计算书1、基本情况1.1该圆柱模高10.118m，直径1.8m。
采用砼泵车下灰，浇注砼速度3m/h，砼入模温度约25℃。
采用定型钢模板：面板采用6mm钢板；横肋采用厚12mm，宽100mm的圆弧肋板，间距400mm；竖肋采用普通10#槽钢，间距353mm。
2、荷载计算2.1砼侧压力（1）根据我国《砼结构工程施工及验收规范》（GB50204-92）中新浇注砼作用在模板上的最大侧压力计算公式如下：F=0.22Rc×T×β1×β2×√V [其中T=200/（25+15）=5 ]F=Rc×H ，带入数据得3=52.59N/㎡.F=0.22×24000×5×1×1.15×√3F=24×10.118=242.832KN/㎡.取两者中较小值，即F=52.59KN/㎡。
（2）砼侧压力设计值：F=F1×分项系数×折减系数。
F=52.59×1.2×0.85=53.64KN/㎡。
（3）倾倒砼时产生的水平荷载查建筑施工手册17-78表，为2KN/㎡荷载设计值为2×1.4×0.85=2.38KN/㎡（4）砼振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为：2×1.4×0.85=2.38KN/㎡（5）按表17-81进行荷载组合F′=53.64+2.38+2.38=58.4KN/㎡3、板面计算：圆弧模板在砼浇注时产生的侧压力有横肋承担，在刚度计算中与平模板相似。
3.1计算简图：按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0584×10=0.584N/㎜根据Lx/Ly=0.9，查表得Wmax=0.00258L4/kK=Eh3b/12（1-V2）=206000×63×10/12×（1-0.3×0.3）=40750000V——钢材的泊桑比等于0.3Wmax=0.57mm≦[W]=1/400=0.883㎜，故满足要求。

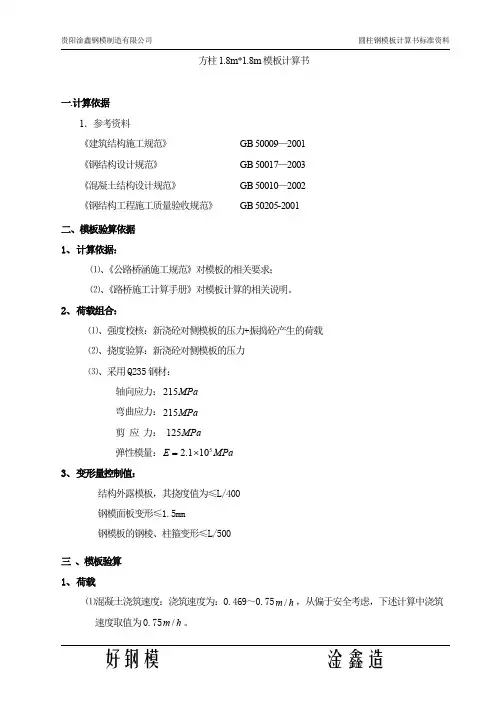

方柱模板计算书一、已知条件：模板面板为6mm厚钢板，纵肋为12#槽钢,水平间距为439mm，横背楞为12#槽钢，最大间距为500mm，横肋为10mm厚钢板，穿墙螺栓最大间距为500mm。
二、面板计算：（1）、计算简图：混凝土自身侧压力计算：1、方柱浇注高度16.5m，方柱横截面积2.5mx2.5m=6.25 m2，浇筑最大速度为60立方米每小时,重力密度为24KN/ m3,入模温度为25度。
假设：混凝土浇筑速度为60/6.25=9.6m/h。
混凝土温度为T=25度。
外加剂影响修正系数β1=1.2。
坍落度影响修正系数β2=1.15。
混凝土湿重度rc=24KN/ m3。
混凝土初凝时间t0=200/（25+15）=5h2、基本载荷：（1）砼最大侧压力按如下浇注条件水平侧压力标准值：F1=0.22 * rc*T*β1*β2*V1/2=0.22*24* 5*1.2*1.15*9.61/2 =494.5 KN/ m2F2=rc*H=24X16.5= 396KN/ m2取较小值即F1= 396KN/ m2= 0.396N/ mm2（2）振捣砼载荷：q振=2 KN/ m23、载荷组合：系数取值k活=1.4 k恒=1.4q侧计= k恒*F1+ k活* q振=1.2*396+1.4*2=478 KN/m2 =0.478N/ mm2三、方柱模刚度分析：1、面板分析：由参数信息可知，柱截面宽度B方向竖楞间距最大，为l=400 mm，构件的截面宽度(mm)：b = 450mm ，对柱截面宽度B方向面板按均布荷载作用下的二跨连续梁进行计算（按最大跨距）。
计算简图如图所示，W=bh2=450*62/6=2700mm3L=439-12-53/2=400.5取L=400q=0.478N/mm：（2）、强度计算：按静荷载最大查得弯矩系数K m= -0.100Mmax=K m ql2=0.100×0.478×4002=7712N·mm故面板最大内力值为：σ=M/W=7712/2700=2.8N/mm2<f=215N/mm2满足要求。

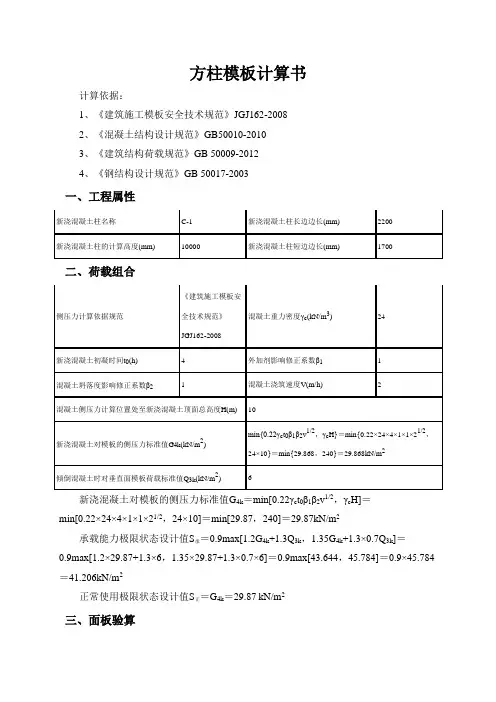

方柱模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土柱名称C-1 新浇混凝土柱长边边长(mm) 2200新浇混凝土柱的计算高度(mm) 10000 新浇混凝土柱短边边长(mm) 1700二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×10]＝min[29.87，240]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.3Q3k，1.35G4k+1.3×0.7Q3k]＝0.9max[1.2×29.87+1.3×6，1.35×29.87+1.3×0.7×6]＝0.9max[43.644，45.784]＝0.9×45.784＝41.206kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.146kN/m活载线荷载q2＝0.9×1.3×0.7bQ3k＝0.9×1.3×0.7×0.5×6＝2.457kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.146×0.2442-0.121×2.457×0.2442＝-0.134kN·m σ＝M max/W＝0.134×106/(1/6×500×152)＝7.135N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.935kN/mν＝0.632ql4/(100EI)＝0.632×14.935×244.4444/(100×10000×(1/12×500×153))＝0.24mm≤[ν]＝l/400＝244.444/400＝0.611mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.244×41.206＝10.073 kN/m小梁弯矩图(kN·m)M max＝0.453kN·mσ＝M max/W＝0.453×106/40.833×103＝11.101N/mm2≤[f]＝15.444N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.244×29.87＝7.302 kN/m面板变形图(mm)ν＝1.125mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.741kN·m，N1＝10.782kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.601kN·m，N2＝10.967kNM/W n＝0.741×106/(5.08×103)＝145.87N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1＝0.878mm≤[ν]＝l/400＝1.975mmν2＝0.43mm≤[ν]＝l/400＝1.558mm满足要求！六、对拉螺栓验算对拉螺栓型号M16 轴向拉力设计值N t b(kN) 24.5 扣件类型3形26型扣件容许荷载(kN) 26N＝10.967×2=21.934kN≤N t b＝24.5kN 满足要求！N＝10.967×2=21.934kN≤26kN满足要求！。

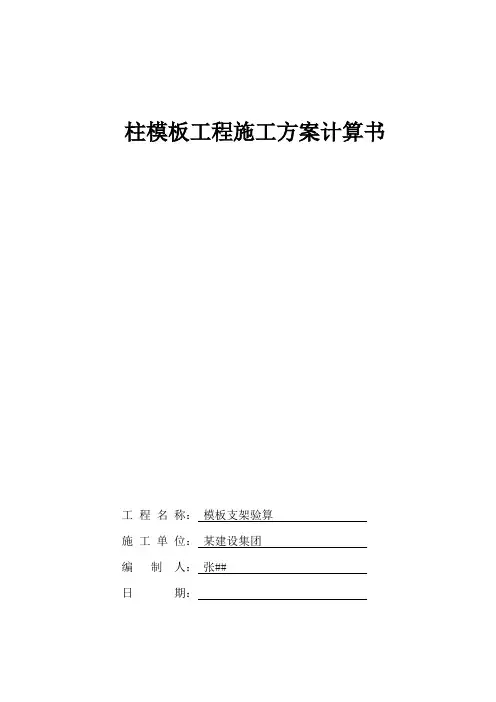

柱模板工程施工方案计算书工程名称：模板支架验算施工单位：某建设集团编制人：张## 日期：目录一、编制依据 (1)二、工程参数 (1)三、新浇砼对模板侧压力标准值计算 (2)四、柱侧模板面板验算 (3)五、柱侧模板次楞验算 (4)六、柱宽度B方向柱箍的验算 (5)七、柱宽度B方向柱箍的对拉螺栓验算 (7)八、柱高度H方向柱箍的验算 (7)九、柱高度H方向柱箍的对拉螺栓验算 (9)一、编制依据1、工程施工图纸及现场概况2、《建筑施工脚手架安全技术统一标准》GB51210-20163、《混凝土结构工程施工规范》GB50666-20114、《建筑施工模板安全技术规范》JGJ162-20085、《建筑结构可靠性设计统一标准》GB50068-20186、《建筑结构荷载规范》GB50009-20127、《钢结构设计标准》GB50017-20178、《冷弯薄壁型钢结构技术规范》GB50018-20029、《木结构设计规范》GB50005-201710、《混凝土模板用胶合板》GB/T17656-2018二、工程参数1000三、新浇砼对模板侧压力标准值计算依据《砼结构工程施工规范GB50666-2011》，采用插入式振动器且浇筑速度不大于10m/h，砼坍落度不大于180mm时，新浇筑砼对模板的侧压力标准值，按下列公式分别计算，并取其中的较小值:21t28.0VFCβγ==0.28×24×4×1×1=26.88 kN/m2HFcγ==24×2.5=60 kN/m2其中γc-- 混凝土的重力密度，取24kN/m3；t-- 新浇混凝土的初凝时间，取4小时；V -- 浇筑速度，为砼浇筑高度（厚度）与浇筑时间的比值，取1m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取2.5m；β-- 混凝土坍落度影响修正系数，取1。
根据以上两个公式计算，新浇筑混凝土对模板的侧压力标准值取较小值26.88kN/m2。

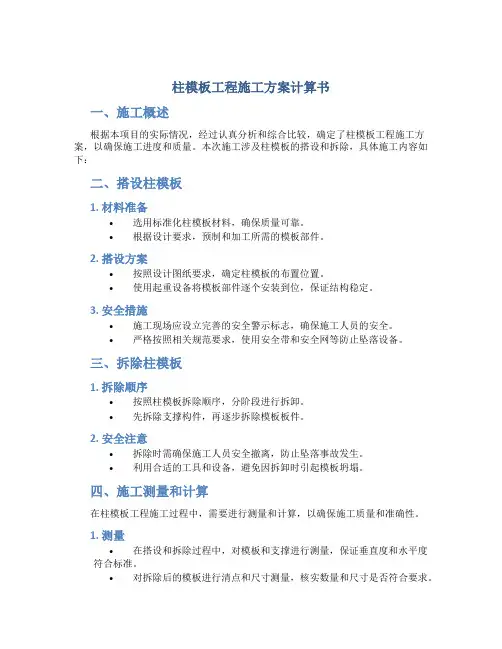

柱模板工程施工方案计算书一、施工概述根据本项目的实际情况，经过认真分析和综合比较，确定了柱模板工程施工方案，以确保施工进度和质量。
