测量薄膜厚度的方法一、引言薄膜广泛应用于电子、光学、材料等领域,因此准确测量薄膜的厚度对于质量控制和产品性能评估至关重要。
本文将介绍几种常用的测量薄膜厚度的方法。
二、显微镜法显微镜法是一种常见的测量薄膜厚度的方法。
通过显微镜观察薄膜表面的颜色变化,利用颜色与厚度之间的关系确定薄膜的厚度。
这种方法非常简单易行,但对于颜色辨识的要求较高,且只适用于透明的薄膜。
三、椭偏仪法椭偏仪法是一种基于光学原理的测量方法。
通过测量薄膜对光的旋光性质,可以推算出薄膜的厚度。
椭偏仪法具有高精度和较大的测量范围,在光学薄膜领域得到广泛应用。
四、干涉法干涉法是一种基于光学干涉原理的测量方法。
利用光的干涉现象,通过测量干涉条纹的特征,可以推断薄膜的厚度。
常见的干涉法有菲涅尔反射干涉法、Michelson干涉法等。
干涉法具有高精度和无损测量的特点,被广泛应用于光学薄膜的测量。
五、X射线衍射法X射线衍射法是一种非常常用的测量薄膜厚度的方法。
通过将X射线照射到薄膜上,根据衍射光的特征,可以计算出薄膜的厚度。
X 射线衍射法具有非常高的精度和广泛的适用范围,被广泛应用于材料科学和工程领域。
六、扫描电子显微镜法扫描电子显微镜法是一种通过扫描电子束与样品的相互作用来测量薄膜厚度的方法。
通过扫描电子显微镜观察样品表面的形貌变化,可以推算出薄膜的厚度。
这种方法具有高分辨率和较大的测量范围,被广泛应用于材料科学和纳米技术领域。
七、原子力显微镜法原子力显微镜法是一种通过探针与样品表面的相互作用来测量薄膜厚度的方法。
通过原子力显微镜观察样品表面的拓扑特征,可以计算出薄膜的厚度。
原子力显微镜法具有非常高的分辨率和较大的测量范围,广泛应用于纳米技术和表面科学领域。
八、总结本文介绍了几种常用的测量薄膜厚度的方法,包括显微镜法、椭偏仪法、干涉法、X射线衍射法、扫描电子显微镜法和原子力显微镜法。
这些方法各有优劣,应根据实际需求选择合适的方法进行测量。
在实际操作中,还需注意操作规范和仪器校准,以确保测量结果的准确性和可靠性。
漆面厚度仪使用方法
哇塞,漆面厚度仪可是个很有用的小工具呢!它可以帮助我们准确测量物体表面的漆面厚度。
那到底怎么使用它呢?听我慢慢道来呀。
首先呢,要准备好漆面厚度仪,确保它是正常工作状态哦。
然后,将其探头轻轻放置在需要测量的漆面上,要注意保持探头与漆面垂直呀,可别歪了哦。
在测量过程中,要稳稳地拿着仪器,不要晃动,不然测量结果可就不准确啦。
同时,要在不同的位置多测量几次,这样得到的数据才更可靠呢。
另外,还要注意测量环境,避免在过于嘈杂或者有强烈电磁干扰的地方测量哦。
哎呀,是不是感觉很简单呀!
在使用漆面厚度仪的过程中,安全性和稳定性那可是相当重要的呀!它就像一个可靠的小伙伴,你得好好对待它呀。
一定要按照说明书正确操作,可别乱搞哦。
如果不小心摔了或者弄湿了,那可就麻烦啦。
只有保证它的安全和稳定,它才能好好地为我们服务呀,不是吗?
那漆面厚度仪都有哪些应用场景和优势呢?这可多了去啦!比如说在汽车行业,它可以用来检测车漆的厚度,看看是不是被重新喷过漆啥的。
在制造业,也能检测产品表面的漆面质量呢。
它的优势就是测量快速、准确呀,而且操作简单,不需要啥高深的技术就能搞定呢。
这多方便呀!
我就知道一个实际案例哦,有一次在二手车市场,车商就用漆面厚度仪检测一辆车的漆面,结果发现有些地方的漆面厚度明显不对劲,后来一查,果然是出过事故重新喷过漆呢。
要是没有这个小工具,买家可能就被蒙在鼓里啦。
你说这效果多明显呀!
所以呀,漆面厚度仪真的是个超棒的工具呀,大家一定要好好利用它哦!。
油漆膜厚测量方法
油漆膜厚是指涂在表面的油漆形成的膜的厚度。
在涂装行业中,油漆
膜厚是一个重要的指标,它直接影响到涂层的质量和防腐性能。
因此,合理地测量油漆膜厚非常重要。
本文将介绍几种常见的油漆膜厚测量
方法。
一、湿膜厚度测量法
湿膜厚度测量法是指在油漆涂料尚未干燥之前,在涂层表面测量膜厚度。
这种方法的优点是简便易行,无需任何仪器设备。
但是,湿膜厚
度受到粘度和表面张力等因素的影响,因此测量的结果可能不够准确。
二、干膜厚度测量法
干膜厚度测量法是指在涂料干燥之后,使用特殊仪器测量油漆涂层的
厚度。
这种方法可以得到更为准确的结果,而且易于操作。
其中,干
膜厚度测量仪是目前广泛使用的仪器之一,它通常由显示器、探头和
计算机程序组成,可以自动记录干膜厚度,减轻了技术操作的繁琐性。
三、微观分析法
微观分析法是指通过显微镜观察样品油漆膜的横截面,进而计算出干
膜厚度。
这种方法适用于小样品或单个部件的测量,但对仪器和使用
方法的要求较高。
四、磁感应法
磁感应法是一种非接触式测量方法,可测量非磁性和磁性涂层的膜厚度。
磁感应法通过施加磁场,用电磁感应原理探测薄膜底部的磁滞回
线,根据磁滞回线的特征可以计算出干膜厚度。
磁感应法的优点在于
速度快、准确性高、无需接触物表面,广泛应用于汽车、铁路、航空、化工等领域。
总之,选择合适的油漆膜厚测量方法可以提高涂层的质量和防腐性能。
在实际应用中,根据不同的测量要求和条件,可以选择适合的测量方法。
汽车涂层厚度的检测以及光泽度的测量
汽车对涂层厚度有着严格的要求。
汽车涂镀层从里到外通常可分为五层: 镀锌层,电泳底漆层,中涂层,色漆层和罩光清漆层。
为了保证车身具有良好的防腐性能,电泳底漆层须达到一定厚度。
中涂层、色漆层也须具有一定的厚度才能实现其保护电泳底漆及使漆面色彩饱满的作用。
罩光清漆层的膜厚则直接与漆面的光泽度、橘皮效果密切相关。
因此, 各汽车厂都是需要监控涂层的厚度以及光泽度的。
汽车涂层的厚度检测有专用的涂层测厚仪LS220,为磁性和涡流两用型,适用于钢铁等铁磁性金属基体上非磁性涂层的测量,也可用于铜、铝、压铸锌、黄铜等非磁性金属基体上的非导电涂层的测量。
而漆面光泽度的测量则使用光泽度仪LS192,是依据光线的反射原理,来测试物体表面的光泽强弱。
用数字来表示物体接近镜面的程度。
比较不同物体表面的光泽,或者一个物体使用前后的光泽。
漆膜测厚仪原理1. 漆膜测厚仪的基本原理介绍漆膜测厚仪是一种专门用于测量物体表面涂层(如漆膜、镀膜等)厚度的仪器。
它通过测定物体表面的电磁信号的变化来确定涂层的厚度。
2. 电磁感应原理漆膜测厚仪的原理基于电磁感应。
当漆膜测厚仪的传感器靠近物体表面时,传感器发射出射频信号。
射频信号通过涂层(漆膜)后经过反射,返回到传感器中。
3. 相移法原理漆膜测厚仪通常采用相移法来测量涂层厚度。
相移法是一种基于相位测量的方法,通过测量射频信号的相位变化来推断涂层的厚度。
3.1 基本原理相移法基于射频信号在涂层中传播时会发生相位变化的事实。
当射频信号穿过涂层时,由于涂层的存在,信号会被相移。
这个相移量与涂层的厚度成正比。
3.2 测量步骤使用漆膜测厚仪进行测量时,通常需要进行以下步骤:1.将漆膜测厚仪的传感器对准待测物体表面。
2.激发射频信号,并接收反射信号。
3.测量射频信号的相位变化。
4.根据相位变化计算出涂层的厚度。
4. 频率法原理除了相移法,漆膜测厚仪也可以使用频率法来测量涂层的厚度。
频率法是通过测量射频信号的频率变化来计算涂层厚度。
4.1 基本原理频率法通过测量射频信号在涂层中传播的时间和涂层的速度来推断涂层的厚度。
当射频信号穿过涂层时,会被延迟一段时间,这个延迟时间与涂层的厚度成正比。
4.2 测量步骤使用漆膜测厚仪进行测量时,使用频率法需要进行以下步骤:1.将漆膜测厚仪的传感器对准待测物体表面。
2.激发射频信号,并接收反射信号。
3.测量射频信号的频率变化。
4.根据频率变化计算出涂层的厚度。
5. 使用漆膜测厚仪的注意事项在使用漆膜测厚仪时,需要注意以下事项:1.确保传感器与物体表面的贴合度良好,以防止外界干扰和测量误差。
2.在测量前,检查传感器的校准状态,并进行必要的校准调整。
3.根据实际情况选择相移法或频率法进行测量,以获得准确的测量结果。
4.注意避免涂层表面有污物、氧化层等影响测量的因素,以确保测量结果准确可靠。
膜厚仪的使用方法
膜厚仪是一种用于测量材料表面薄膜厚度的仪器。
下面是膜厚仪的使用方法:
1. 打开膜厚仪电源开关,等待其预热和稳定。
2. 将待测样品放置在膜厚仪的台面上,并确保其表面清洁。
3. 根据待测样品的性质和仪器型号选择合适的测试模式和参数。
4. 调节膜厚仪上的测量头以使其与待测样品接触,并保持垂直。
5. 启动测量程序,膜厚仪将自动进行测量。
6. 等待测量结果显示完成,并记录测量得到的薄膜厚度数值。
7. 根据需要,可以重复上述步骤进行多次测量和取平均值。
8. 测量结束后,关闭膜厚仪的电源开关,并清理测量头和台面。
需要注意的是,在使用膜厚仪进行测量时,应根据具体的样品类型和要求,调节仪器的参数和测量模式,以确保精确的测量结果。
同时,要保证样品表面的清洁
和光滑,以避免对测量结果的影响。
具体的操作步骤和注意事项可以参考仪器的操作手册。
薄膜厚度测试方法一、引言薄膜厚度是在很多工业领域中需要进行测量的重要参数,例如电子行业、光学行业、塑料行业等。
正确测量薄膜厚度对于产品质量控制和工艺优化具有重要意义。
本文将介绍几种常见的薄膜厚度测试方法。
二、传统测量方法1.光学显微镜法光学显微镜法是最为直接常用的一种测量方法,通过观察薄膜在显微镜下的影像变化来确定厚度。
这种方法需要专业的显微镜设备和经验丰富的操作人员,能够达到较高的测量精度。
2.激光扫描干涉法激光扫描干涉法是一种非接触式的测量方法,通过激光的干涉现象来测量薄膜的厚度。
该方法可以实现高精度的测量,但需要专门的设备,并对测试环境要求较高。
3.电子显微镜法电子显微镜法是一种基于电子束的测量方法,通过电子束在薄膜上的散射情况来确定厚度。
这种方法具有较高的分辨率和测量精度,适用于测量较薄的膜。
三、先进测量方法1.原子力显微镜法原子力显微镜法利用微小探针与薄膜表面之间的相互作用来测量厚度。
该方法可以实现纳米级的测量精度,并且不受薄膜光学特性的影响。
2.拉曼光谱法拉曼光谱法是一种基于光散射的测量方法,通过测量薄膜散射光的频率变化来确定厚度。
这种方法具有非接触、快速、高精度等特点,在光学材料领域得到广泛应用。
3.X射线衍射法X射线衍射法利用X射线的衍射现象来测量薄膜的厚度。
这种方法需要专业的设备和操作技巧,但可以实现非常高的测量精度。
四、测量注意事项1.样品准备:在进行薄膜厚度测量之前,需要对样品进行处理,确保样品表面平整、无杂质等。
2.测试环境:测量薄膜厚度时,需要在恒温、恒湿的环境中进行,以避免环境因素对测量结果的影响。
3.仪器校准:使用任何一种测量方法进行薄膜厚度测量之前,都需要对仪器进行校准,以确保测量结果的准确性和可靠性。
4.重复性测试:为了提高测量结果的可信度,建议进行多次重复测量,并取平均值作为最终的测量结果。
五、结论本文介绍了几种常见的薄膜厚度测试方法,包括光学显微镜法、激光扫描干涉法、电子显微镜法、原子力显微镜法、拉曼光谱法和X 射线衍射法。
薄膜厚度测试方法一、引言薄膜厚度是薄膜材料的重要物理参数之一,对于许多应用领域来说都非常关键。
因此,准确地测试薄膜厚度是非常重要的。
本文将介绍几种常用的薄膜厚度测试方法,包括光学法、电子显微镜法和原子力显微镜法。
二、光学法光学法是一种常用的非接触式薄膜厚度测试方法。
它利用光的反射和透射特性来测量薄膜的厚度。
一种常见的光学法是自动反射光谱法。
该方法通过测量光在薄膜表面的反射特性来确定薄膜的厚度。
具体步骤为:首先,将待测薄膜放置在反射镜上,然后使用光源照射薄膜表面,并测量反射光谱。
最后,根据反射光谱的特征,利用相关的数学模型计算出薄膜的厚度。
三、电子显微镜法电子显微镜法是一种高分辨率的薄膜厚度测试方法。
它利用电子束与薄膜相互作用的原理来测量薄膜的厚度。
常见的电子显微镜法包括扫描电子显微镜(SEM)和透射电子显微镜(TEM)。
在SEM中,电子束与薄膜表面相互作用,产生的二次电子或背散射电子被探测器接收并转化为图像。
通过观察图像,可以确定薄膜的厚度。
而在TEM中,电子束穿过薄膜,通过对透射电子的衍射图案进行分析,可以计算出薄膜的厚度。
四、原子力显微镜法原子力显微镜法是一种基于力的薄膜厚度测试方法。
它利用探针与薄膜表面之间的相互作用力来测量薄膜的厚度。
原子力显微镜通过探针的运动来感知薄膜表面的形貌,然后根据探针与薄膜的相互作用力变化,可以计算出薄膜的厚度。
由于原子力显微镜具有非常高的分辨率,所以可以对纳米尺度的薄膜进行精确的厚度测量。
五、其他方法除了上述三种常用的薄膜厚度测试方法外,还有一些其他方法也可以用于薄膜厚度的测量。
例如,X射线衍射法、拉曼光谱法、交流阻抗法等。
这些方法都有各自的优缺点,可以根据具体的应用需求选择合适的方法进行薄膜厚度测试。
六、总结薄膜厚度测试是薄膜材料研究和应用中的重要环节。
本文介绍了几种常用的薄膜厚度测试方法,包括光学法、电子显微镜法和原子力显微镜法。
这些方法各有优劣,可以根据实际需求选择合适的方法。

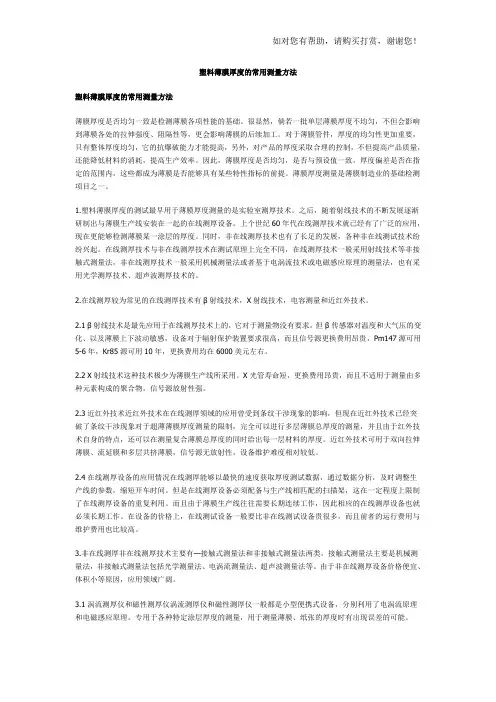

塑料薄膜厚度的常用测量方法塑料薄膜厚度的常用测量方法薄膜厚度是否均匀一致是检测薄膜各项性能的基础。
很显然,倘若一批单层薄膜厚度不均匀,不但会影响到薄膜各处的拉伸强度、阻隔性等,更会影响薄膜的后续加工。
对于薄膜管件,厚度的均匀性更加重要,只有整体厚度均匀,它的抗爆破能力才能提高,另外,对产品的厚度采取合理的控制,不但提高产品质量,还能降低材料的消耗,提高生产效率。
因此,薄膜厚度是否均匀,是否与预设值一致,厚度偏差是否在指定的范围内,这些都成为薄膜是否能够具有某些特性指标的前提。
薄膜厚度测量是薄膜制造业的基础检测项目之一。
1.塑料薄膜厚度的测试最早用于薄膜厚度测量的是实验室测厚技术。
之后,随着射线技术的不断发展逐渐研制出与薄膜生产线安装在一起的在线测厚设备。
上个世纪60年代在线测厚技术就已经有了广泛的应用,现在更能够检测薄膜某一涂层的厚度。
同时,非在线测厚技术也有了长足的发展,各种非在线测试技术纷纷兴起。
在线测厚技术与非在线测厚技术在测试原理上完全不同,在线测厚技术一般采用射线技术等非接触式测量法,非在线测厚技术一般采用机械测量法或者基于电涡流技术或电磁感应原理的测量法,也有采用光学测厚技术、超声波测厚技术的。
2.在线测厚较为常见的在线测厚技术有β射线技术,X射线技术,电容测量和近红外技术。
2.1 β射线技术是最先应用于在线测厚技术上的,它对于测量物没有要求,但β传感器对温度和大气压的变化、以及薄膜上下波动敏感,设备对于辐射保护装置要求很高,而且信号源更换费用昂贵,Pm147源可用5-6年,Kr85源可用10年,更换费用均在6000美元左右。
2.2 X射线技术这种技术极少为薄膜生产线所采用。
X光管寿命短,更换费用昂贵,而且不适用于测量由多种元素构成的聚合物,信号源放射性强。
2.3近红外技术近红外技术在在线测厚领域的应用曾受到条纹干涉现象的影响,但现在近红外技术已经突破了条纹干涉现象对于超薄薄膜厚度测量的限制,完全可以进行多层薄膜总厚度的测量,并且由于红外技术自身的特点,还可以在测量复合薄膜总厚度的同时给出每一层材料的厚度。
