第1篇一、前言桥梁工程作为我国交通基础设施的重要组成部分，其建设质量直接关系到交通运输的安全与效率。
桥梁工程测量是桥梁设计、施工和运营管理的重要环节，对确保桥梁工程质量和安全具有重要意义。
本方案旨在制定一套科学、合理的桥梁工程测量方案，以满足桥梁工程建设的需求。
二、工程概况1. 工程名称：XX桥梁工程2. 工程地点：XX省XX市XX县3. 工程规模：全长XX米，主桥跨径XX米，引桥跨径XX米4. 工程类型：XX桥型5. 工程设计单位：XX设计院6. 工程施工单位：XX施工单位三、测量目的1. 确保桥梁工程的设计和施工符合国家规范和标准。
2. 为桥梁施工提供准确的测量数据，确保施工精度。
3. 为桥梁工程的质量控制提供依据。
4. 为桥梁工程的运营维护提供数据支持。
四、测量原则1. 科学性：遵循国家相关规范和标准，采用先进的测量技术和设备。
2. 精确性：确保测量数据的准确性，减少误差。
3. 经济性：在保证测量质量的前提下，降低测量成本。
4. 可靠性：确保测量数据的连续性和可追溯性。
5. 安全性：确保测量工作的安全，防止事故发生。
五、测量范围1. 桥梁轴线测量2. 桥梁高程测量3. 桥梁几何尺寸测量4. 桥墩、桥台及基础测量5. 桥梁附属设施测量六、测量方法1. 桥梁轴线测量（1）采用全站仪进行轴线复测，确保轴线偏差在规范允许范围内。
（2）利用GPS定位技术，对桥梁轴线进行精确测量。
2. 桥梁高程测量（1）采用水准仪进行高程测量，确保高程偏差在规范允许范围内。
（2）利用GNSS（全球导航卫星系统）进行高程测量，提高测量精度。
3. 桥梁几何尺寸测量（1）采用全站仪进行桥墩、桥台及基础的几何尺寸测量。
（2）利用激光测距仪进行桥跨结构的几何尺寸测量。
4. 桥墩、桥台及基础测量（1）采用全站仪进行桥墩、桥台及基础的定位测量。
（2）利用地质雷达等设备对基础进行探测，确保基础质量。
5. 桥梁附属设施测量（1）采用全站仪进行桥梁附属设施（如栏杆、伸缩缝等）的定位测量。
桥梁施工测量的主要内容有哪些（一）引言概述：桥梁施工测量是指在桥梁的建设和施工过程中，为了控制桥梁的整体结构和尺寸，以及保证桥梁的安全和质量，进行的一系列测量工作。
桥梁施工测量的主要内容非常广泛，包括建设前的测量准备、桥梁基础的测量、桥梁墩台的测量、桥梁梁面的测量以及施工过程中的监测等。
本文将详细介绍桥梁施工测量的主要内容，以帮助读者更好地了解和掌握桥梁施工测量的要点。
正文：一、建设前的测量准备1. 确定施工测量的目标和要求2. 针对桥梁的设计图纸进行测量数据的提取和整理3. 确定合适的测量仪器和设备4. 建立测量控制网和测量基准点5. 制定测量工作计划和测量桥梁的分段方案二、桥梁基础的测量1. 进行地面及地下土层的地形测量和深度测量2. 测量桥梁桩基的位置、高程和平面坐标3. 进行桩基的竖直度和水平度测量4. 测量桥梁基础土和混凝土的厚度和质量5. 进行桥梁基础的变位监测三、桥梁墩台的测量1. 测量墩台的位置、高程和平面坐标2. 测量墩台的尺寸和形状3. 测量墩台的变形和沉降4. 进行墩台的竖直度和水平度测量5. 进行墩台的荷载监测和变位监测四、桥梁梁面的测量1. 测量梁面的位置、高程和平面坐标2. 测量梁面的尺寸和形状3. 测量梁面的变形和挠度4. 进行梁面的竖直度和水平度测量5. 进行梁面的荷载监测和变位监测五、施工过程中的监测1. 监测施工过程中的土方开挖和填筑控制2. 监测施工过程中的桩基施工质量3. 监测施工过程中的墩台和梁面施工质量4. 监测施工过程中的钢筋混凝土浇筑质量5. 监测施工过程中的桥梁结构变形和承载性能总结：通过本文的介绍，我们了解了桥梁施工测量的主要内容。
建设前的测量准备、桥梁基础的测量、桥梁墩台的测量、桥梁梁面的测量以及施工过程中的监测等都是桥梁施工测量的重要内容。
这些测量工作有助于确保桥梁的质量和安全，保证桥梁能够满足设计要求和使用需求。
桥梁施工测量是桥梁建设过程中不可或缺的环节，需要专业人员和合适的测量设备来完成。

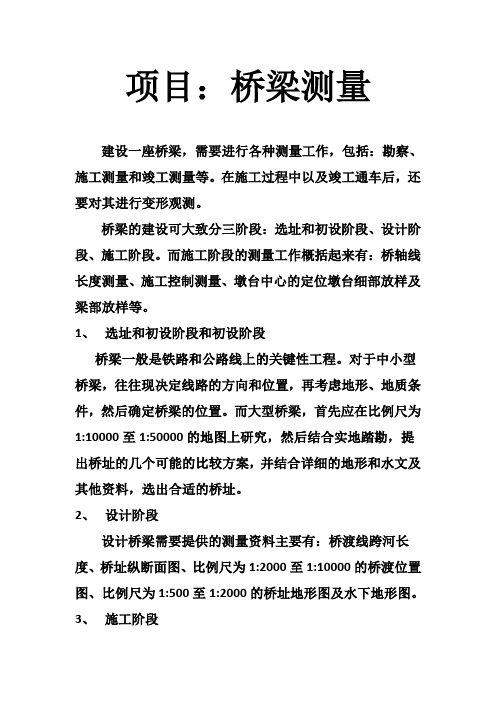

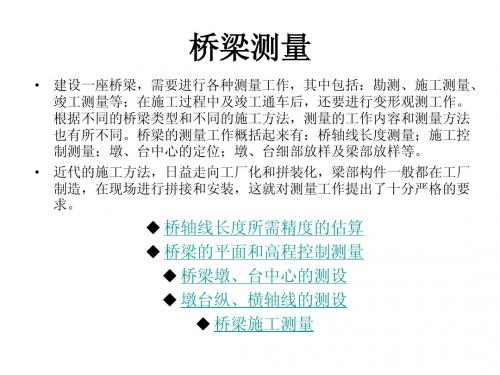

项目：桥梁测量建设一座桥梁，需要进行各种测量工作，包括：勘察、施工测量和竣工测量等。
在施工过程中以及竣工通车后，还要对其进行变形观测。
桥梁的建设可大致分三阶段：选址和初设阶段、设计阶段、施工阶段。
而施工阶段的测量工作概括起来有：桥轴线长度测量、施工控制测量、墩台中心的定位墩台细部放样及梁部放样等。
1、选址和初设阶段和初设阶段桥梁一般是铁路和公路线上的关键性工程。
对于中小型桥梁，往往现决定线路的方向和位置，再考虑地形、地质条件，然后确定桥梁的位置。
而大型桥梁，首先应在比例尺为1:10000至1:50000的地图上研究，然后结合实地踏勘，提出桥址的几个可能的比较方案，并结合详细的地形和水文及其他资料，选出合适的桥址。
2、设计阶段设计桥梁需要提供的测量资料主要有：桥渡线跨河长度、桥址纵断面图、比例尺为1:2000至1:10000的桥渡位置图、比例尺为1:500至1:2000的桥址地形图及水下地形图。
3、施工阶段1）、桥位勘测和桥梁施工测量的技术要求应符合《公路桥位勘测设计规范》和《公路桥涵施工技术规范》的相关规定。
2）桥梁在施工阶段，为了保证施工质量达到设计要求的平面位置、标高和几何尺寸，必须采用正确的测量方法进行施工测量。
3）桥梁的施工测量主要内容：中线恢复及桥轴线长度测定桥轴线长度精度估算桥梁施工平面控制测量桥梁施工高程控制测量桥梁定位资料计算墩台定位及横轴线测设基础施工测量桥梁架设施工测量桥梁竣工测量任务一：桥梁中线复测定测或线路复测的精度较低，一般不能满足桥梁施工的精度要求，因此，桥梁施工前，需对桥址线路中线以较高的精度进行复测。
复测的主要方法：导线法。
1、直线桥的中线复测：观测：桥址位置上所有转点间的水平距离Di和相邻边间的水平角βi。
计算：以两端转点即ZD7-3和ZD7-8的连线为X轴建立施工坐标系，计算各转点的坐标。
2、曲线桥的中线复测当桥梁位于曲线上时，应对整个曲线进行复测。
检查切线上的控制桩是否在同一直线上。
桥梁测量知识点总结一、引言桥梁工程是道路交通运输工程的重要组成部分，桥梁的设计、施工及管理都离不开测量技术的支持。
而桥梁测量作为土木工程测量的一个分支，其专业性更强、技术要求更高。
本文将从桥梁测量的基本概念开始，依次介绍测量前的准备工作、桥梁测量的常用方法及仪器、数据处理与分析、以及桥梁监测等方面的知识点，并对其中的关键技术与难点进行深入解析。
希望通过本文的总结，能够为桥梁测量技术的应用提供一定的参考。
二、桥梁测量的基本概念1. 桥梁测量的定义：桥梁测量是指利用地面测量仪器和技术，对桥梁结构的各种参数进行精密测量和监测。
2. 桥梁测量的意义：桥梁作为交通运输的重要构筑物，其安全性和稳定性直接关系到人民群众的生命财产安全，因此对桥梁结构参数的精确测量和监测具有重要的意义。
3. 桥梁测量的基本要求：桥梁测量需要满足测量准确、数据可靠、操作简便、效率高等基本要求。
4. 桥梁测量的应用范围：桥梁测量广泛应用于桥梁的设计、施工、维护及管理等各个阶段，起着重要的作用。
三、桥梁测量的准备工作1. 桥梁测量的前期准备：在进行桥梁测量前，需要对测量区域的地形、地貌、环境等情况进行详细了解，以便选择合适的测量方法和仪器，并制定测量方案。
2. 测量仪器的选择与检查：桥梁测量需要使用一些专用的仪器和设备，如全站仪、激光测距仪、测量车等，需要根据测量任务的具体要求选择合适的仪器，并对仪器进行检查和校准。
3. 测量人员的培训与分工：桥梁测量需要经过培训的专业测量人员来进行操作，需要根据测量任务的复杂程度和工作量分工合理，确保测量工作的高效完成。
四、桥梁测量的常用方法及仪器1. 桥梁结构参数的测量方法：（1）总体测量法：采用总体测量法对桥梁结构的整体情况进行测量，包括桥梁的长度、宽度、高度等参数。
（2）细部测量法：采用细部测量法对桥梁结构的细节部分进行测量，包括桥墩、支座、梁体等局部参数的测量。
2. 桥梁测量常用的仪器：（1）全站仪：全站仪是一种在测距、测角、测高等功能操作上较为全面的仪器，是桥梁测量中常用的主要测量仪器。
道路桥梁测量方案1. 引言道路桥梁是现代交通系统中重要的组成部分，其安全性和稳定性对交通运输的顺畅性和通行能力有着重要影响。
为了确保道路桥梁的设计、施工和维护工作的准确性和高效性，测量过程起着至关重要的作用。
本文将介绍一种道路桥梁测量方案，以确保桥梁建设的质量和安全。
2. 桥梁测量的目的桥梁测量的主要目的是获取有关桥梁结构和地理属性的准确数据。
这些数据对桥梁的设计、施工和维护过程中的各个阶段都至关重要。
以下是桥梁测量的主要目标：•获取桥梁的几何形状和尺寸，包括长度、宽度、高度等。
•确定桥梁的位置和方向。
•检测桥梁结构的变形和位移。
•分析桥梁的荷载和应力情况。
•评估桥梁的健康状况和结构完整性。
3. 桥梁测量方法桥梁测量可以采用多种方法，根据具体情况和要求选择合适的方法。
下面是一些常用的桥梁测量方法：3.1 全站仪测量全站仪是一种高精度的测量仪器，广泛用于桥梁测量。
它可以同时测量桥梁的水平角、垂直角和斜距，以及其他相关数据。
全站仪测量方法一般包括以下步骤：1.设置全站仪，并校准仪器，以确保测量的准确性。
2.在桥梁上设置反射棱镜，并确保其稳定和可见性。
3.通过全站仪测量桥梁各个关键点的坐标和高程。
4.根据测量数据计算桥梁的几何参数和其他属性。
3.2 激光扫描测量激光扫描是一种非接触式的测量方法，可以快速、准确地获取桥梁的三维信息。
激光扫描仪通过发射激光束并接收反射回来的光信号，可以生成桥梁的点云数据。
激光扫描测量方法一般包括以下步骤：1.设置激光扫描仪，并选择适当的扫描参数。
2.在桥梁上设置控制点或标志物，以提供测量的参考。
3.扫描全桥，确保激光扫描仪能够覆盖整个桥梁的表面。
4.处理扫描数据，生成桥梁的三维模型和相关属性。
3.3 遥感影像测量遥感影像是一种通过航空或卫星获取的桥梁影像，可以提供详细的地理和空间信息。
遥感影像测量方法一般包括以下步骤：1.获取桥梁的遥感影像，并确保影像质量满足测量要求。
2.对影像进行预处理，包括去除噪声、校正变形等。
