§2 珠光体的转变机理
1. 珠光体的形核
珠光体的形核地点：奥氏 体晶界。 铁素体先形核还是渗碳 体先形核？
在共析钢和过共析钢中， 通常以渗碳体为领先相， 在亚共析钢中，则不排 除以铁素体为领先相的 可能性。
珠光体的形核长大示意图
问题：珠光体纵向长大还是横向长大？ 目前认为，初期纵向和横向都长大，后期按分枝长
奥氏体中未溶解的碳化物或其它夹杂物 质点（如脱氧产物）的存在，可以作为非 自发核心增加形核速率，从而加速珠光体 的转变，是C曲线左移。但对长大速度无明 显影响。
4. 塑性变形
奥氏体的塑性变形会促进珠光体转变， 而且变形度愈大，对珠光体转变的加速作 用愈强。
5. 奥氏体的成分
（1）碳含量的影响 亚共析钢中随着碳含量增加，转变速度减慢，
大小。
先析出相的典型形态
（1）仿晶界型 先共析相在母相晶界 上形核，并延晶界平 滑长大，最终可能形 成网状。
（2）魏氏组织型侧向片 状或针状
先析出相从母相晶界 开始，向一侧的晶内 发展，长成片状或针 状。
魏氏组织：晶界或晶 内形核，在晶内特定 晶面上形核，并延一 定位向长大成片状或 针状的组织－魏氏组 织。
与薄片状的渗碳体组成的相间混合物 （质量分数：渗碳体占12%，铁素体88%）。 珠光体团－若干具有相同位向的铁素体和渗碳
体组成的一个晶体群。
珠光体团的亚结构－在一个珠光体团内，不是 所有渗碳体片的位向都完全一致，而是由若 干位向差不大的亚结构组成。
铁素体和渗碳体的颜色和位向关系
铁素体和渗碳体的颜色： 铁素体和渗碳体都是灰白色。 如果放大倍数不高，渗碳体两边被腐蚀的相
需的浓度起伏就愈困难，因而形核率愈低。 在热处理时，奥氏体化温度愈高，保温时 间愈长，则奥氏体的成分愈均匀，故形成 珠光体的速度愈慢，使C曲线右移。 2. 奥氏体的晶粒度

第三章珠光体转变

第三章珠光体转变

2、珠光体的形成机理 （1）形核
γ(0.77%C) → α(~0.02%C) + cem(6.67%C) (面心立方) （体心立方） （复杂单斜）
条件：同样需要满足系统内的“结构起伏、成分起伏和 能量起伏”。 部位：晶核多半产生在奥氏体的晶界上（晶界的交叉点 更有利于珠光体晶核形成），或其它晶体缺陷（如位错） 比较密集的区域。
c)表示由晶界长出的渗碳体片，伸向 晶粒内后形成了一个珠光体团。
其中a)和b)为离异共析组织。
3.2.3 粒状珠光体形成机制
1) 粒状珠光体的形成 特定条件是：奥氏体化温度 低，保温时间较短，即加热 转变未充分进行，此时奥氏 体中有许多未溶解的残留碳 化物或许多微小的高浓度C的 富集区，
其次是转变为珠光体的等温 温度要高，等温时间要足够 长，或冷却速度极慢，这样 可能使渗碳体成为颗粒（球） 状，即获得粒状珠光体。
对奥氏体施加等向压应力，有降低珠光体形成温度、 共析点移向低碳和减慢珠光体形成速度的作用。这与 等向压应力下原子迁移阻力增大，C、Fe原子扩散、晶 体点阵改组困难有关。
3、特殊形态的P
当钢中含有一定数量 的合金，形成碳化物 时形态多样。
片状--粒状--针状—纤 维状
3.1.2珠光体的晶体结构
1、位向关系
通常珠光体均在奥氏体晶界上形核， 然后向一侧的奥氏体晶粒内长大成 珠光体团，珠光体团中的铁素体及 渗碳体与被长入的奥氏体晶粒之间 不存在位向关系，形成可动的非共 格界面，但与另一侧的不易长入的 奥氏体晶粒之间则形成不易动的共 格界面，并保持一定的晶体学位向 关系。在一个珠光体团中的铁素体 与渗碳体之间存在着一定的晶体学 位向关系，这样形成的相界面，具 有较低的界面能，同时这种界面可 有较高的扩散速度，以利于珠光体 团的长大。

热处理原理及工艺-珠光体转变与钢的退火和正火

热处理原理及工艺-珠光体转变与钢的退火和正火

70%等的时间。多组试样在不同等温温度下进行试验，将Байду номын сангаас温度下的转变
开始点和终了点都绘在温度—时间坐标系中，并将不同温度下的转变开始 点和转变终了点分别连接成曲线，就可以得到共析钢的过冷奥氏体等温转
变曲线 。
最上面一条水平虚线表示钢的临界点A1（723℃），即奥氏体与珠光体的 平衡温度。图中下方的一条水平线Ms（230℃）为马氏转变开始温度，Ms 以 下还有一条水平线Mf（–50℃）为马氏体转变终了温度。A1与Ms线之间有两 条C 曲线，左侧一条为过冷奥氏体转变开始线，右侧一条为过冷奥氏体转变 终了线。A1 线以上是奥氏体稳定区。Ms 线至Mf线之间的区域为马氏体转变 区，过冷奥氏体冷却至Ms线以下将发生马氏体转变。过冷奥氏体转变开始线 与转变终了线之间的区域为过冷奥氏体转变区，在该区域过冷奥氏体向珠光 体或贝氏体转变。在转变终了线右侧的区域为过冷奥氏体转变产物区。A1线 以下，Ms线以上以及纵坐标与过冷奥氏体转变开始线之间的区域为过冷奥氏
以共析钢为例，用若干组共析钢的小圆片试样，经 同样奥氏体化以后，每组试样各以一个恒定速度连 续冷却，每隔一段时间取出一个试样淬入水中，将 高温分解的状态保留到室温，然后进行金相测定， 求出每种转变的开始温度、开始时间和转变量。将 各个冷速下的数据综合绘在“温度—时间对数”的 坐标中，便得到共析钢的连续冷却C曲线 。
体区，过冷奥氏体在该区域内不发生转变，处于亚稳定状态。
在A1温度以下某一确定温度，过冷奥氏体转变开始线 与纵坐标之间的水平距离为过冷奥氏体在该温度下的孕育 期，孕育期的长短表示过冷奥氏体稳定性的高低。在A1以 下，随等温温度降低，孕育期缩短，过冷奥氏体转变速度
增大，在550℃左右共析钢的孕育期最短，转变速度最快。

热处理课件 第三章 钢的珠光体转变

热处理课件 第三章 钢的珠光体转变

二、珠光体的机械性能
图3-5 共析碳素钢的珠光体形成温度 对片层间距和团直径的影响

图3-6 共析碳素钢珠光体团的直径和 片层间距对断裂强度的影响
图3-7 共析碳素钢珠光体团的直径和 片层间距对断面收缩率的影响
珠光体团直径和片层间距越小，强度、硬度越高， 塑性也越好。
图3-8 共析碳素钢不同组织的应力-应变图
第三章 钢的珠光体转变
§3-1 珠光体的组织形态与性能特点
一、珠光体的组织形态 γ → P (α + Fe3C)
面心立方 体心立方 复杂斜方 0.77%C 0.0218%C 6.69%C 根据在铁素体基体上分布的渗碳体形状，珠光体 可分为片状珠光体和粒状珠光体。
图3-1 共析碳钢(0.8%C,0.76%Mn)的C曲线
(1) 珠光体：在A1~650℃范围内形成，层片较粗， 片层间距平均大于0.3μm，在放大400倍以上的光学 显微镜下便可分辨出层片；
(2) 索氏体：在650~600℃范围内形成，层片比 较细，片层间距平均为0.1~0.3μm，在大于1000倍的 光学显微镜下可分辨出层片；
(3) 屈氏体：在600~550℃范围内形成，层片很 细，片层间距平均小于0.1μm，即使在高倍光学显微 镜下也无法分辨出片层，只有在电子显微镜下才能 分辨开层片。
1-片状珠光体 2-粒状珠光体
在退火状态下，对于相同含碳量的钢料，粒状珠 光体的强度、硬度比片状珠光体低，塑性、切削加工 性和淬火工艺性等比片状珠光体好。
§3-2 珠光体转变的机理
γ → P (α + Fe3C) 面心立方 体心立方 复杂斜方 0.77%C 0.0218%C 6.69%C
一、珠光体的形核
图3-9 片状珠光体形核与长大过程示意图

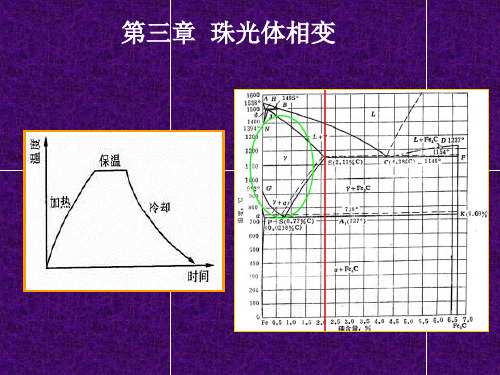

珠光体相变

珠光体相变

§3.3.4 影响珠光体转变动力学的因素 （1）钢的化学成分
① 含碳量 亚共析钢：
C%↑，铁素体形核率↓；另外，相变
驱动力ΔGγ-α↓ ，所以珠光体转变
速度下降，C 曲线右移。
即：随含碳量增加，奥氏体趋于更稳定
过共析钢：
若加热温度高于Accm： C% ↑ ，渗碳体形核
率升高；另外，碳在奥氏体中的扩散系数增大，
碳体，在球化退火时，将会自发球化。
② 与渗碳体尖角接壤处的铁素体碳浓度 Cα-k 大于
与平面接壤处的碳浓度，在铁素体内将引起碳
原子扩散，结果界面碳浓度平衡被打破，为维 持碳浓度平衡，渗碳体尖角处会溶解，而平面 处会向外生长，最后形成各处曲率半径相近的 粒状渗碳体。
③ 渗碳体片内亚晶界的存在， 会产生一界面张力，为保 持界面张力平衡，在亚晶 界处会出现沟槽。由于沟 槽两侧曲率半径较小，此 处渗碳体将溶解，而使曲 率半径增大，破坏了界面 张力的平衡，为恢复平衡， 沟槽将进一步加深，直至 渗碳体溶断。
§3.3.2 长大速度
~550℃
1 G G D S0 G T 1 T S0 G T 2 D T 2 exp( Q ) RT
长大速度随转变温度的降低 也是先增后减，在 550℃附近 也有一极大值。
图3-8 长大速度与转变温度的关系
§3.3.3 珠光体转变动力学曲线
当 N 、 G 不随转变时间改变时， Johnson-Mehl方程：
Vt 1 exp(

3
NG 3 t 4 )
当N随转变时间改变时， Avrami方程：
Vt 1 exp(bt )
n
图3-9 珠光体转变的动力学曲线
(a)

第三章 珠光体转变


粒状珠光体
3.1 珠光体的组织特征
片状珠光体 由一层铁素体与一层渗碳体交替紧密堆叠而成的。在片状 珠光体组织中，一对铁素体片和渗碳体片的总厚度称为“珠光 体片层间距”，以S0表示。 若干大致平行的铁素体和渗碳体片组成一个“珠光体晶粒” 或“珠光体团”，在一个奥氏体晶粒内，可形成几个珠光体团 。
层片状珠光体示意图
3.1 珠光体的组织特征
根据片层间距大小的不同，可将珠光体分为三种。
3.1 珠光体的组织特征
珠光体——一般所谓的片状珠光体是指在光学显微镜下能明 显分辨出铁素体和渗碳体层片状组织形态的珠光体。它的片 间距大约为450~150nm，形成于A1~650℃温度范围内。
3.1 珠光体的组织特征
索氏体——如果形成温度较低，在650~600℃温度范围内形 成的珠光体，其片间距较小，约为150~80nm，只有在高倍 的光学显微镜下（放大800~1500倍时）才能分辨出铁素体和 渗碳体的片层形态。
3.3 珠光体动力学
（3）形核率I和长大速度G与转变时间的关系
当转变温度一定时，随转 变时间的延长，I 逐渐增大 ，而对G无明显的影响。
3.3 珠光体动力学
1、有孕育期，且随温度的 变化有极小值； 2、温度降低，转变速度增 加，对应鼻点温度时转变速度 最大； 3、转变时间增加，转变量 增加，当转变量超过50%后， 转变速度减慢。 因为在A→P时，对A产生压 应力抑制A →P的转变，压应 力下，C、Fe原子扩散和晶格 改组困难。
3.1 珠光体的组织特征
珠光体形成的过程中，新相铁素体和母相奥氏体的位向关系 110 // 112 ; 112 // 110
在亚共析钢中，先共析铁素体与奥氏体的位向关系
(111) //(110 ) ;[110 ] //[111]

第三章 珠光体转变

第三章 珠光体转变
热处理原理与工艺 第三章 珠光体转变
1
第三章 珠光体转变
导读
▪ 通过学习本章，重点掌握钢中珠光体的 概念，物理本质，组织结构特点，珠光 体转变的物理过程，分解动力学特征及 C曲线的影响因素。了解珠光体分解热力 学，形核长大机理等知识。
2
第三章 珠光体转变
第三章 珠光体转变
珠光体转变是过冷奥氏体在临界温度A1以下比较 高的温度范围内进行的转变，共析碳钢约在A1~500℃ 温度之间发生，又称高温转变。珠光体转变是单相奥 氏体分解为铁素体和渗碳体两个新相的机械混合物的 相变过程，因此珠光体转变必然发生碳的重新分布和 铁的晶格改组。由于相变在较高的温度下进行，铁、 碳原子都能进行扩散，所以珠光体转变是典型的扩散 型相变。
珠光体……Pearlite
3
3.1 珠光体的组织特征
第三章 珠光体转变
3.1.1 珠光体的组织形态
第
一
珠光体是过冷奥氏体在A1以下的共析转变产物，
节 是铁素体和渗碳体组成的机械混合物(P)。
珠
形状分类：片状珠光体、粒状(球状)珠光体和针
光 体
状珠光体；片状和粒状最常见。
的 1、片状珠光体
组
织
渗碳体呈片状，是由一层铁素体和一层渗碳体层
镜下可辨，用符号S 表示。
珠 光 体 的 组 织 特 征 光镜形貌
电镜形貌
13
第三章 珠光体转变
▪ ⑶ 托氏体
▪ 形成温度为600-550℃，片层极薄，电镜下可辨，
第 一
用符号T 表示。
节
珠
光
体
的
组
织
特
光镜形貌
电镜形貌
征

珠光体转变


亚共析钢中，先共析铁素体与奥氏体的位向关系为 (111)∥(110) ； [110]∥[111]
这两种位向关系不同，说明珠光体中铁素体与先共 析铁素体具有不同的转变特性。
第三章 珠光体转变 珠光体中渗碳体与奥氏体的位向关系比较复杂。
3.2 珠光体的形成机理
片状珠光体的形成过程：
相组成： 碳含量： 点阵结构： （ 0.77% 面心立方 + Fe3C ） 6.69% 复杂斜方
了避免产生珠光体转变产物的淬火和等温淬火等
热处理工艺也有密切的联系。
第三章 珠光体转变
3
3.1 珠光体的组织特征
• 铁素体与渗碳体的混合物，称为珠光体 。 • 按渗碳体的形态，珠光体分为片状珠光体和粒状珠光体。 • 片状珠光体：由一层铁素体与一层渗碳体交替紧密堆叠而成 的。
• 在一个奥氏体晶粒内可以形成几个珠光体团。
第三章 珠光体转变
索氏体(Sorbite)
第三章 珠光体转变
• 索氏体 在光学金相显微镜下放大600倍以上才能分辨片层的细珠光 体(GB/T7232标准)。其实质是一种珠光体，是钢的高温转变产物，是 片层的铁素体与渗碳体的双相混合组织，其层片间距较小(30～ 80nm) ，碳在铁素体中已无过饱和度，是一种平衡组织。
图3
三种片状珠光体组织
第三章 珠光体转变
片状珠光体 Pearlite
经2-4%硝酸酒精溶液浸蚀后,在不同放大倍数的显微镜下可以观察 到不同特征的珠光体组织 . 当放大倍数较高时可以清晰地看到珠光体 中平行排列分布的宽条铁素体和窄条渗碳体 ;当放大倍数较低时 ,珠光 体中的渗碳体只能看到一条黑线 ; 而当放大倍数继续降低或珠光体变 细时,珠光体的层片状结构就不能分辨了,此时珠光体呈黑色的一团。

热处理工艺学珠光体转变


5
§3-2 珠光体形成机制
珠光体形成的热力学
转变驱动力：自由焓差
转变条件：GP<GA 片状珠光体的形成机制
领先相：亚共析钢－铁素体；过共析钢－ 渗碳体；共析钢－铁素体或渗碳体
无论哪一相领先，有未溶渗碳体存在时， 促进P形成，铁素体的存在影响不大
课件
6
片状珠光体形成机制
课件
7
共析成分奥氏体在700℃等温转变过程
第三章 珠光体转变
课件
1
前言
A在低温下为不稳定组织，当钢冷时，先沿GS、 ES析出先共析铁素体和先共析渗碳体，同时A 成分向共析成分靠拢，在低于A1时，发生共析 转变
冷速不同，过冷度不同，Fe、C原子的活性不 同，转变机制不同
高温转变（缓冷）：珠光体转变
中温转变（中速）：贝氏体转变
低温转变（快速）：马氏体转变
奥氏体化温度较高，渗碳体充分溶解→保温时 间短，A不均匀→高碳区形成粒状渗碳体
课件
10
加热在A1以下的球化过程
胶态平衡理论－自发过程
第二相颗粒的溶解度（S）与 其曲率半径（r）有关
S1 r
C
C%↑ C%↓ C%↑
课件
11
晶体缺陷的影响
课件
12
§3-3 亚（过）共析钢的珠光体转变
亚（过）共析钢的珠光体转变类似于共 析钢的珠光体转变，不同之处在于： 先共析铁素体的析出 先共析渗碳体的析出 伪共析转变 重点：魏氏组织
T
|G
P
-G
A
|
S0
,
dC dx
I ,V
T D I ,V
τ↑→I很快饱和，饱和后降为0
τ对V无关， τ一定时，V一定
