第四章珠光体转变

珠光体转变动力学（一）珠光体转变的形核率N 及线长大速度G1、形核率N 及长大速度G 与转变温度的关系过冷奥氏体转变为珠光体的动力学参数-N 和G 与转变温度之间都具有极大值和特征。

0.78%C 、0.63%Mn 钢珠光体的成核率和晶体长大速度与温度的关系如下图所示。

产生上述特征的原因，可以定性地说明如下：在其它条件相同的情况下，随着过冷度增大（转变温度降低），奥氏体与珠光体的自由能差增大。

但随着过冷度的增大，原子活动能力减小，因而，又有使成核率减小的倾向。

N 与转变温度的关系曲线具有极大值的变化趋向就是这种综合作用的结果。

由于珠光体转变是典型的扩散性相变，所以珠光体的形成过程与原子的扩散过程密切相关。

当转变温度降低时，由于原子扩散速度减慢，因而有使晶体长大速度减慢的倾向，但是，转变温度的降低，将使靠近珠光体的奥氏体中的C 浓度差增大，亦即C r-cem 与C r-a 差值增大，这就增大了C 的扩散速度，而有促进晶体长大速度的作用。

共析钢（0.78%C 、0.63%Mn ）的成核率（N ） 和晶体长大速度（G ）与转变温度的关系从热力学条件来分析，由于能量的原因，随着转变温度降低，有利于形成薄片状珠光体组织。

当浓度差相同时，层间距离越小，C原子动力距离越短，因而有增大珠光体长大速度的作用。

综合上述因素的影响，长大速度与转变温度的关系曲线也具有极大值的特征。

2、形核率N和长大速度G与转变时间的关系研究表明等温保持时间对珠光体的长大速度无明显的影响。

当转变温度一定时，珠光体转变的形核与等温温度有一定的关系，随着转变时间的延长形核逐渐增加，当达到一定程度后就急剧下降到零，即所谓的位置饱和。

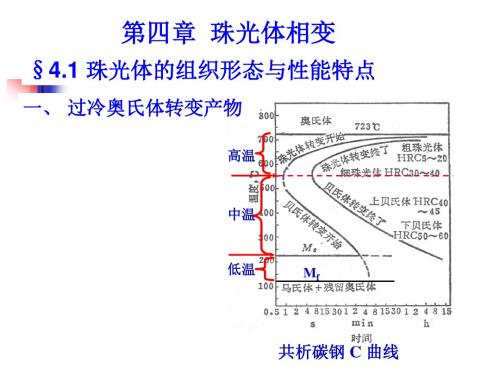

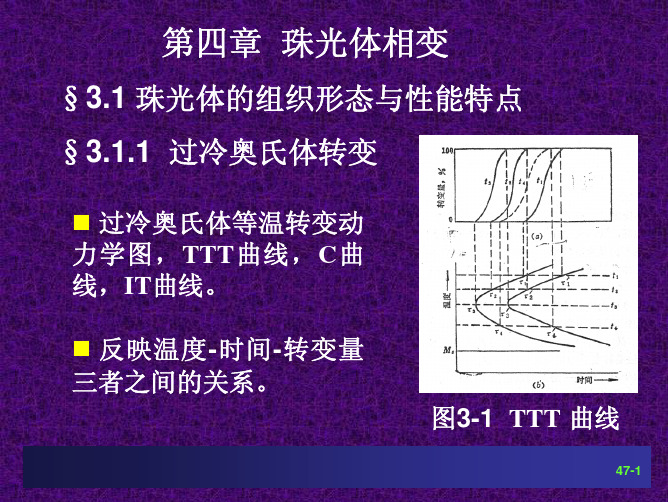

（二）珠光体等温转变动力学图珠光体等温转变动力学图，一般都是用实验方法来测定的。

由于其形状具有字母“C”的形状，通常称为C曲线，或TTT（Time Temperature Transformation）曲线。

1、C曲线的建立以共析碳钢C曲线的建立过程，说明建立C曲线的建立过程。

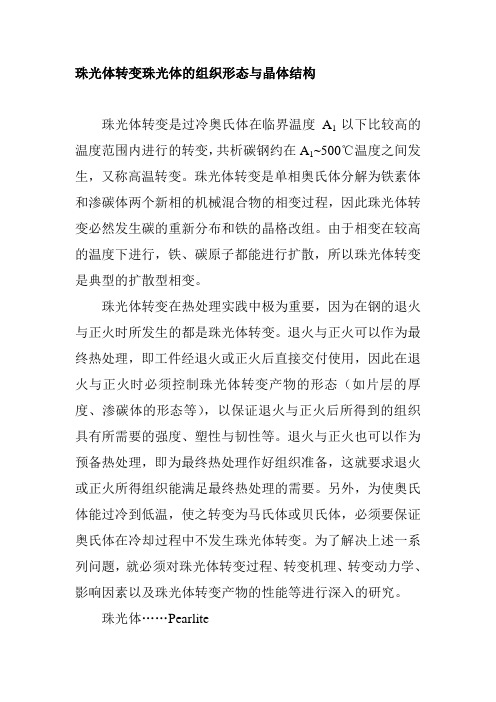

珠光体转变珠光体的组织形态与晶体结构珠光体转变是过冷奥氏体在临界温度A1以下比较高的温度范围内进行的转变，共析碳钢约在A1~500℃温度之间发生，又称高温转变。

珠光体转变是单相奥氏体分解为铁素体和渗碳体两个新相的机械混合物的相变过程，因此珠光体转变必然发生碳的重新分布和铁的晶格改组。

由于相变在较高的温度下进行，铁、碳原子都能进行扩散，所以珠光体转变是典型的扩散型相变。

珠光体转变在热处理实践中极为重要，因为在钢的退火与正火时所发生的都是珠光体转变。

退火与正火可以作为最终热处理，即工件经退火或正火后直接交付使用，因此在退火与正火时必须控制珠光体转变产物的形态（如片层的厚度、渗碳体的形态等），以保证退火与正火后所得到的组织具有所需要的强度、塑性与韧性等。

退火与正火也可以作为预备热处理，即为最终热处理作好组织准备，这就要求退火或正火所得组织能满足最终热处理的需要。

另外，为使奥氏体能过冷到低温，使之转变为马氏体或贝氏体，必须要保证奥氏体在冷却过程中不发生珠光体转变。

为了解决上述一系列问题，就必须对珠光体转变过程、转变机理、转变动力学、影响因素以及珠光体转变产物的性能等进行深入的研究。

珠光体……Pearlite一、珠光体的组织形态与晶体结构（一）珠光体的组织形态珠光体是过冷奥氏体在A 1以下的共析转变产物，是铁素体和渗碳体组成的机械混合物。

通常根据渗碳体的形态不同，把珠光体分为片状珠光体、粒状（球状）珠光体和针状珠光体，其中片状和粒状珠光体是两种常见的珠光体组织。

1、片状珠光体渗碳体呈片状，是由一层铁素体和一层渗碳体层层紧密堆叠而成。

（1）珠光体团片层排列方向大致相同的区域，称为珠光体团、珠光体领域或珠光体晶粒。

在一个原奥氏体晶粒内可以形成几个珠光体团。

（2）珠光体的片间距离S 0在片状珠光体中，一片铁素体和一片渗碳体的总厚度或相邻两片渗碳体或铁素体中心之间的距离，称为珠光体的片间距离，用S 0表示。

S 0与珠光体的形成温度有关，可用下面的经验公式表示：T CS ∆=0式中C=8.02×104（Å·K ），ΔT ……过冷度（K ） S 0的大小取决于珠光体形成温度的原因，可以用碳原子扩散与温度的关系、界面能与奥氏体与珠光体间的自由能之差来解释。

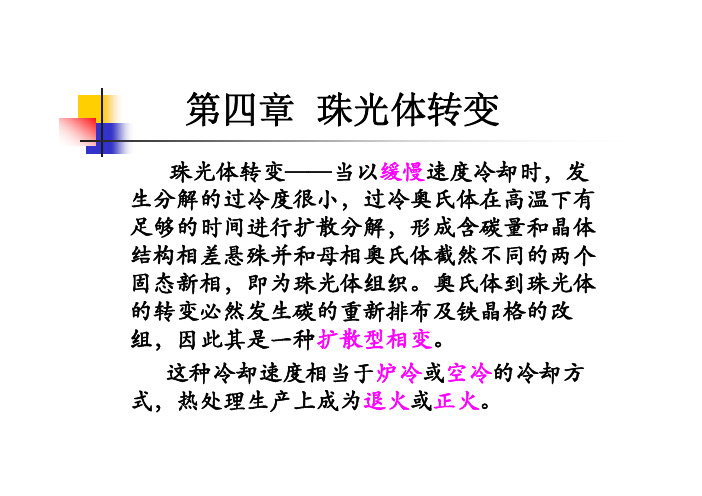

第四章珠光体转变珠光体转变——当以缓慢速度冷却时，发生分解的过冷度很小，过冷奥氏体在高温下有足够的时间进行扩散分解，形成含碳量和晶体结构相差悬殊并和母相奥氏体截然不同的两个固态新相，即为珠光体组织。

奥氏体到珠光体的转变必然发生碳的重新排布及铁晶格的改组，因此其是一种扩散型相变。

这种冷却速度相当于炉冷或空冷的冷却方式，热处理生产上成为退火或正火。

§4.1 珠光体的组织形态及晶体学§4.2 珠光体转变机制§4.4 珠光体转变动力学§4.5 珠光体的力学性能§4.3 先共析转变和伪共析转变（略）§4.1 珠光体的组织形态及晶体学一、珠光体的组织形态珠光体（Pearlite）—铁素体和渗碳体组成的双相组织。

γ→P (F + Fe3C)面心立方体心立方复杂斜方0.77%C 0.0218%C 6.69%C根据在铁素体基体上分布的渗碳体形态，珠光体可分为两种：（1）片状珠光体（2）粒状珠光体（球状珠光体）其他特殊形态的珠光体图3-1 T8钢中的片状珠光体组织典型组织形态为：在铁素体基体上分布着片状渗碳体。

典型组织形态为：在铁素体基体上分布着颗粒状渗碳体的组织。

图3-3 T8钢中的粒状珠光体组织（经球化退火处理）由相间的铁素体和渗碳体片组成，呈层片状。

珠光体团——片状珠光体中片层方向大致相同的区域称为珠光体团。

珠光体的片间距S0——渗碳体与铁素体片厚之和。

（1）片状珠光体图3-2 片状珠光体的片层间距和珠光体团的示意图片间距S0是衡量片状珠光体组织粗细程度的一个主要指标。

S0取决于转变时的过冷度。

ΔT大，则转变温度低，S0小。

对于碳钢，Marder推导得出经验公式：S0=8.02×103/ ΔT进一步研究表明，仅当过冷度较小时S0与形成温度存在线性关系。

根据片层间距的大小，可将片状珠光体细分为以下三类：(1) 珠光体：在A1~650℃范围内形成，层片较粗，片层间距平均约0.15～0.45μm，在放大400倍以上的光学显微镜下便可分辨出层片；(2) 索氏体：在650~600℃范围内形成，层片比较细，片层间距平均为0.08~0.15μm，在大于1000倍的光学显微镜下可分辨出层片；(3) 屈氏体：在600~550℃范围内形成，层片很细，片层间距平均小于0.03～0.08μm，即使在高倍光学显微镜下也无法分辨出片层，只有在电子显微镜下才能分辨出层片。
