人教版高二物理选修3-1第二章恒定电流综合练习

高二物理人教版选修3-1 第二章恒定电流单元练习题1 / 13高二物理选修3-1恒定电流单元练习一、单选题1.随着技术的进步，不少国产手机也已极具竞争力，如图所示，为一款手机电池的背面印有的一些符号，下列说法错． 误．的是（ ）A. 该电池的容量为500 mA ·hB. 该电池的电动势为3.6 VC. 该电池在正常工作时的额定电流为500 mAD. 若电池以10 mA 的电流工作，可用50小时2.下列说法中正确的是( )A. 由可知，电阻与电压、电流都有关系 B. 由可知，电阻只与导体的长度和横截面积有关系C. 各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D. 所谓超导现象，就是当温度降低到接近绝对零度的某个临界温度时，导体的电阻率突然变为零的现象3.在纯电阻电路中，当用一个固定的电源设E 、r 是定值向变化的外电阻供电时，关于电源的输出功率P 随外电阻R 变化的规律如图所示，则下列说法错． 误．的是A. 当时，电源有最大的输出功率 B. 当时，电源的效率 C. 电源的输出功率P 随外电阻R 的增大而增大D. 电源的效率随外电阻R 的增大而增大4.如图所示的电路中，电源的电动势为E ，内阻为r ，R 1、R 2、R 3为定值电阻，R 为光敏电阻，光敏电阻R 的电阻值随光照强度的增加而减小。

C 为电容器，闭合开关S ，电路稳定后，若增大对R 的光照程度，则（）A. 电压表示数增大B. 电源的功率减小C. R 2消耗的功率减小D. 电容器所带的电荷量增加5.两根材料相同的均匀导线A 和B ,其长度分别为L 和2L ,串联在电路中时,其电势的变化如图所示,下列说法正确的是A. A 和B 导线两端的电压之比为5:2B. A 和B 导线两端的电压之比为1:2C. A 和B 导线的横截面积之比为2:3D. A 和B 导线的横截面积之比为1:36.下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身的机械损耗，则：A. 电动机的输入功率为526 WB. 电动机的内电阻为4 ΩC. 电动机的内电阻为1 ΩD. 该电动机正常工作时，每秒钟有432 J电能转化为其他能量7.如图所示，电路中灯泡L1和L2都不亮，用多用表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U．则电路的故障为（）A. 变阻器R短路B. 变阻器R断路C. 灯泡L1断路D. 灯泡L1和L2都断路8.如图所示，直线A为电源的U-I图线，曲线B为小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A. 4W、8WB. 4W、6WC. 2W、4WD. 2W、3W9.如图所示，将多用电表的选择开关置于欧姆档，再将电表的表笔与一光敏电阻的两端相连，此时表笔的指针恰在表的中央，若用黑纸把光敏电阻包住，电表指针将向（）A. 左偏B. 右偏C. 不偏D. 不能确定二、多选题10.如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是（）A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与3、4连接时，多用表就成了欧姆表，且A接线柱为红表笔C. S与5、6连接时，多用表就成了电压表，且前者量程较小D. S与5、6连接时，多用表就成了电压表，且前者量程较大11.“测量金属的电阻率”实验中，关于误差的下列说法中正确的是（）高二物理人教版选修3-1 第二章恒定电流单元练习题3 / 13A. 电流表采用外接法，将会使ρ测＜ρ真B. 电流表采用外接法，由于电压表的并联引起了电阻丝分压的减小而引起测量误差C. 由ρ=可知，I 、d 、U 、l 中每一个物理量的测量都会引起ρ的测量误差 D. 由ρ=可知对实验结果准确性影响最大的是直径d 的测量12.我国已经与2012年10月1日起禁止销售100W 及以上的白炽灯，以后将逐步淘汰白炽灯。

物理选修3-1第二章恒定电流练习题第二章恒定电流一、不定项选择题：1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？（）A．有可以自由移动的电荷B．导体两端有电压C．导体内存在电场D．导体两端加有恒定的电压2．关于电流，下列说法中正确的是（）A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量3．某电解池，如果在1钟内共有5某1018个二价正离子和1．0某1019个一价负离子通过某截面，那么通过这个截面的电流是（）A．0AB．0.8AC．1.6AD．3.2A4．下列说法正确的是（）比，与导体的电阻成反比正比，与通过导体的电流成反比C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电D．欧姆定律只适用于纯电阻电路5．对于有恒定电流通过的导体，下列说法正确的是（）A．导体内部的电场强度为零B．导体是个等势体C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等6．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是（）A．aB．bC．cD．d7．白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻R1与正常发光时电阻R2比较应是（）A．R1＞R2B．R1＜R2C．R1=R2D．无法判断8．关于电动势下列说法正确的是（）A．电源电动势等于电源正负极之间的电势差B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．电源电动势总等于电路中通过1C的正电荷时，电源提供的能量9．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量10．一节干电池的电动势为1.5V，其物理意义可以表述为（）A．外电路断开时，路端电压是1．5VB．外电路闭合时，1内它能向整个电路提供1．5J的化学能C．外电路闭合时，1内它能使1．5C的电量通过导线的某一截面D．外电路闭合时，导线某一截面每通过1C的电量，整个电路就获得1．5J电能11．关于电动势，下列说法中正确的是（）A．在电源内部，由负极到正极的方向为电动势的方向B．在闭合电路中，电动势的方向与内电路中电流的方向相同C．电动势的方向是电源内部电势升高的方向D．电动势是矢量12．如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（）A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大13．在右图所示的电路中，电源的内阻不能忽略。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

高中物理学习材料桑水制作第二章恒定电流综合测试题答案及详解本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：C解析：电视机在不使用时，应切断电源以保证安全，所以可排除②，故选C.2．答案：A3．答案：D解析：在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．对于选项A，“声控开关”闭合时，发生短路；对于选项B，不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；对于选项C，“光控开关”闭合时，发生短路；对于选项D，“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的．4．答案：AD解析：R1增大→R增大→I减小→U R减小，R2减小→R减小→I增大→U减小→UR1增大→U R减小，∴A、D正确．5．答案：D解析：整个回路为断路，稳定后电流强度为零，故伏特表示数为零，D正确，静电计上电势差不为零为E，其它选项错误．6．答案：A解析：由题给条件知L1中电流变小，L2中电流变大，只有R1断路才会出现这种结果．7．答案：C解析：可变电阻的滑片向a移动，使支路的电阻减小，从而引起整个电路的外电阻R外减小，据闭合电路欧姆定律可知，电路的总电流I总＝ER外＋r增大，电路的外电压U外＝E－I总r减小，即R1两端的电压U1＝U外减小，通过R1的电流I1减小．又因I总增大，I1减小，通过R2的电流I2＝I总－I1增大．8．答案：B解析：本题答案为B.设每个灯泡正常发光时，其电流为I，则图(甲)中总电流为3I，图(乙)总电流为I，所以，P1＝3IU，P2＝IU，P1＝3P2，故选B.9．答案：B解析：a中回路未闭合，故a方式为“关挡”，b中总电阻R b＝R1＋R2，c中总电阻为R c＝R 1，d 中总电阻为R d ＝R 1R 2R 1＋R 2，由公式P ＝U 2R，故d 方式为“高”档，c 方式为“中”档，b方式为“低”档，所以B 对，A 、C 、D 错．10． 答案：AD解析：由直线a 可知R ＝U I ＝22Ω＝1Ω，由直线b 可知E ＝3V ，r ＝E I 短＝36Ω＝0.5Ω.电源的输出功率：P 出＝I 2R ＝(E R ＋r )2·R ＝(31＋0.5)2×1W ＝4W ，∴选项A 对，选项B 错．电源的效率η＝I 2R I 2(R ＋r )×100%＝11＋0.5×100%≈67%，所以选项C 错，D 对．第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共21分．把答案直接填在横线上) 11．答案：L 1，L 3；串；L 2，L 3；并；L 312．答案：电路图如图所示．电流表的示数为0.20A ，电压表的示数为4.0V ，小灯泡L 的电阻为R ＝U I ＝4.0V0.20A＝20Ω.13．答案：(1)略 (2)也逐渐增大 (3)增大解析：在图像中，斜率k ＝1R，从斜率随电压的逐渐增大而逐渐减小可知，灯泡的电阻在逐渐增大，这是由于电压越大，灯泡的电功率大，则其温度就越高，根据金属的电阻率随温度的升高而增大，故灯泡的钨丝电阻越来越大．14．答案：①如下图所示②2.86,5.70～6.(两位有效数字均给分) ③CD(含有错误答案不给分)三、论述·计算题(共5小题，共39分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．答案：本题看起来虽然简单，但实际上是一道开放型试题，它可以几乎计算出所有电学中的基本物理量，能够涉及到所有的电学概念和定律．题中隐含的条件：额定电压下，灯泡的额定功率，且灯泡正常发光．可求出的物理量有： (1)灯泡两端的实际电压：U 实＝U 额＝12V (2)灯泡的额定功率P 实＝P 额＝36W (3)通过灯泡的电流I 实＝I 额＝P /U ＝3A(4)灯泡原电阻R L ＝U 2/P ＝4Ω. 通电 10s(5)通过灯泡的电荷量Q ＝It ＝30C (6)灯泡消耗的电能W L ＝Pt ＝360J(7)灯泡、电阻两端的电压U 总＝ U R ＝U L ＝12V (8)通过电阻的电流I R ＝U /R ＝12V/6Ω＝2A(9)电阻消耗的电能W R ＝UI R t ＝12V ×2 A ×10s ＝240J (10)电阻的功率P R ＝UI R ＝12V ×2A ＝24W(11) 电阻上的电热Q R ＝(I R )2Rt ＝(2A)2×6Ω×10s ＝240J 16．(8分)答案：(1)E ＝6V ；r ＝1Ω (2)当R ＝r ＝1Ω时，P m ＝9W解析：(1)由闭合电路欧姆定律E ＝U 1＋U 1R 1r ①E ＝U 2＋U 2R 2r ②联立①②并代入数据解得E ＝6V ，r ＝1Ω (2)由电功率表达式P ＝E 2(R ＋r )2R ③将③式变形为P ＝E 2(R －r )2R＋4r ④ 由④式知，当R ＝r ＝1Ω时P 有最大值P m ＝E 24r＝9W.17．答案：(1)R 1＝1.4Ω R 3＝2.0Ω (2)U ＝1.0V P 2＝2.0W解析：(1)R 3＝U 3I 3＝3.01.5Ω＝2.0Ω由E ＝I 3(R 1＋R 3＋r )代入数据有6.0＝1.5(R 1＋2.0＋0.6) 解得：R 1＝1.4Ω (2)S 闭合后，R 总＝R 1＋r ＋R 2·R 3R 2＋R 3＝2.4Ω电压表的示数U ＝E R 总×R 2·R 3R 2＋R 3＝62.4×0.4V ＝1V R 2上消耗的功率P 2＝U 2R 2＝120.5W ＝2.0W18．答案：(1)F ＝mg tan θ (2)F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 解析：(1)有风力时，对金属球P ，受力如图所示F ＝F 1·sin θ mg ＝F 1·cos θ 所以F ＝mg tan θ(2)无风时，电路中 U ＝I 0(R 0＋kL ) 有风力时，电路中 U ＝I ′(R 0＋kL ′) L ′＝L －h ·tan θ 由以上三式解出F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 19．答案：(1)见解析(2)0.03kW ·h 1.3A 原因见解析解析：(1)从表中可想到工作电压是我们国家的民用交流电压；洗涤电动机的工作功率为110W ，脱水电动机的工作功率为176W ；用欧姆定律I ＝U R求出的电流和工作电流是不同的，原因是欧姆定律适合纯电阻电路，而电动机主要是用来输出机械能的，不是用来发热的，不是纯电阻电路．(2)从洗衣机洗涤为正、反转和停的时间程序图可知，停和转的时间分别为125s 和775s ，由洗涤做功W 洗＝P 洗·t ＝UIt ＝220×0.5×10－3×0.215kW ·h ≈0.0237kW ·hW 脱＝P 脱·t ＝UIt ＝220×0.8×10－3×260kW ·h ＝0.0059kW ·h则W ＝W 洗＋W 脱＝0.0237kW ·h ＋0.0059kW ·h ≈0.03kW ·h当洗涤和脱水同时操作时， 就相当于两个用电器并联，则流过插座的电流应为两个用电器单独使用时工作电流之和，故I ＝I 洗＋I 脱＝(0.5＋ 0.8)A ＝1.3A.。

高二物理人教版选修3-1第二章恒定电流单元练习题高二物理选修3-1恒定电流单元练习一、单选题1.随着技术的进步，不少国产手机也已极具竞争力，如图所示，为一款手机电池的背面印有的一些符号，下列说法错．误．的是（）A. 该电池的容量为500 mA·hB. 该电池的电动势为 3.6 VC. 该电池在正常工作时的额定电流为500 mAD. 若电池以10 mA的电流工作，可用50小时2.下列说法中正确的是( )A. 由可知，电阻与电压、电流都有关系B. 由可知，电阻只与导体的长度和横截面积有关系C. 各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D. 所谓超导现象，就是当温度降低到接近绝对零度的某个临界温度时，导体的电阻率突然变为零的现象3.在纯电阻电路中，当用一个固定的电源设E、r是定值向变化的外电阻供电时，关于电源的输出功率P 随外电阻R变化的规律如图所示，则下列说法错．误．的是A. 当时，电源有最大的输出功率B. 当时，电源的效率C. 电源的输出功率P随外电阻R的增大而增大D. 电源的效率随外电阻R的增大而增大4.如图所示的电路中，电源的电动势为E，内阻为r，R1、R2、R3为定值电阻，R为光敏电阻，光敏电阻R的电阻值随光照强度的增加而减小。

C为电容器，闭合开关S，电路稳定后，若增大对R的光照程度，则（）A. 电压表示数增大B. 电源的功率减小C. R2消耗的功率减小D. 电容器所带的电荷量增加5.两根材料相同的均匀导线A和B,其长度分别为L和2L,串联在电路中时,其电势的变化如图所示,下列说法正确的是A. A和B导线两端的电压之比为5:2B. A和B导线两端的电压之比为1:2C. A和B导线的横截面积之比为2:3D. A和B导线的横截面积之比为1:36.下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身的机械损耗，则：1 / 13A. 电动机的输入功率为526 WB. 电动机的内电阻为 4 ΩC. 电动机的内电阻为 1 ΩD. 该电动机正常工作时，每秒钟有432 J电能转化为其他能量7.如图所示，电路中灯泡L1和L2都不亮，用多用表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U．则电路的故障为（）A. 变阻器R短路B. 变阻器R断路C. 灯泡L1断路D. 灯泡L1和L2都断路8.如图所示，直线A为电源的U-I图线，曲线B为小灯泡的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A. 4W、8WB. 4W、6WC. 2W、4WD. 2W、3W9.如图所示，将多用电表的选择开关置于欧姆档，再将电表的表笔与一光敏电阻的两端相连，此时表笔的指针恰在表的中央，若用黑纸把光敏电阻包住，电表指针将向（）A. 左偏B. 右偏C. 不偏D. 不能确定二、多选题10.如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是（）A. S与1、2连接时，多用电表就成了电流表，且前者量程较大B. S与3、4连接时，多用表就成了欧姆表，且A接线柱为红表笔C. S与5、6连接时，多用表就成了电压表，且前者量程较小D. S与5、6连接时，多用表就成了电压表，且前者量程较大11.“测量金属的电阻率”实验中，关于误差的下列说法中正确的是（）高二物理人教版选修3-1第二章恒定电流单元练习题A. 电流表采用外接法，将会使ρ测＜ρ真B. 电流表采用外接法，由于电压表的并联引起了电阻丝分压的减小而引起测量误差C. 由ρ=可知，I、d、U、l中每一个物理量的测量都会引起ρ的测量误差D. 由ρ=可知对实验结果准确性影响最大的是直径d的测量12.我国已经与2012年10月1日起禁止销售100W及以上的白炽灯，以后将逐步淘汰白炽灯。

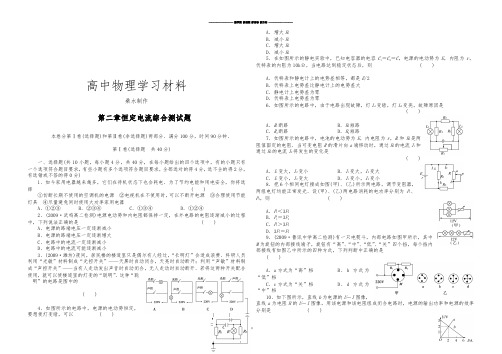

高中物理学习材料桑水制作第二章恒定电流综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如今家用电器越来越多，它们在待机状态下也会耗电．为了节约电能和用电安全，你将选择( )①切断长期不使用的空调机的电源②电视机在不使用时，可以不断开电源③合理使用节能灯具④尽量避免同时使用大功率家用电器A．①②③B．②③④C．①③④D．①②④2．(2009·武鸣高二检测)电源电动势和内电阻都保持一定，在外电路的电阻逐渐减小的过程中，下列说法正确的是( ) A．电源的路端电压一定逐渐减小B．电源的路端电压一定逐渐增大C．电路中的电流一定逐渐减小D．电路中的电流可能逐渐减小3．(2009·潍坊)夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”．这种“聪明”的电路是图中的( )4．如图所示的电路中，电源的电动势恒定，要想使灯变暗，可以( )A．增大R1B．减小R1C．增大R2D．减小R25．在如图所示的静电实验中，已知电容器的电容C1＝C2＝C，电源的电动势为E，内阻为r，伏特表的内阻为10kΩ，当电路达到稳定状态后，则( ) A．伏特表和静电计上的电势差相等，都是E/2B．伏特表上电势差比静电计上的电势差大C．静电计上电势差为零D．伏特表上电势差为零6．如图所示的电路中，由于电路出现故障，灯L1变暗，灯L2变亮，故障原因是( )A．R1断路B．R4短路C．R3断路D．R2短路7．如图所示的电路中，电池的电动势为E，内电阻为r，R1和R2是两阻值固定的电阻．当可变电阻R的滑片向a端移动时，通过R1的电流I1和通过R2的电流I2将发生的变化是( )A．I1变大，I2变小B．I1变大，I2变大C．I1变小，I2变大D．I1变小，I2变小8．把6个相同电灯接成如图(甲)、(乙)所示两电路，调节变阻器，两组电灯均能正常发光．设(甲)、(乙)两电路消耗的电功率分别为P1、P2，则( )A．P1＜3P2B．P1＝3P2C．P1＞3P2D．3P1＝P29．(2009·鲁讯中学高二检测)有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”、“中”、“低”、“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是( )A．a方式为“高”档B．b方式为“低”档C．c方式为“关”档D．d方式为“中”档10．如下图所示，直线b为电源的U－I图像，直线a为电阻R的U－I图像，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别是( )A ．电源的输出功率为4WB ．电源的输出功率为2WC ．电源的效率为33.3%D ．电源的效率为67%第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共21分．把答案直接填在横线上)11．(4分)如下图所示，当S 1、S 2断开时，能亮的灯是____________，它们是________联的．当S 1、S 2闭合时，能亮的灯是________，它们是________联的．当S 1闭合、S 2断开时，能亮的灯是________．12．(5分)在用电压表和电流表测电阻实验中，我们要用伏安法测一只电阻的阻值．如果这个电阻是阻值约20欧的小灯泡．实验提供的实验器材及连线如右图所示，请你在方框图中画出该实验电路图，根据下图所示的电流表和电压表的示数，那么小灯泡的电阻是______Ω.电流表的示数为0.20A ，电压表的示数为4.0V ，小灯泡L 的电阻为R ＝U I ＝4.0V0.20A＝20Ω.13．(6分)某同学在做测定小灯泡功率的实验中得到如下一组U 和I 的数据： 编号 1 2 3 4 5 6 7 8 U (V ) 0.20 0.60 1.00 1.40 1.80 2.20 2.60 3.00 I (A ) 0.020 0.060 0.100 0.140 0.170 0.190 0.200 0.205 灯泡发光情况不亮 微亮 逐渐变亮 正常发光(1)在下图上画出I －U 图像．(2)从图像上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是：________. (3)这表明导体的电阻随温度升高而________．14．(2009·西城区一模)(6分)某同学用如图所示的电路测量两节干电池串联而成的电池组的电动势E 和内电阻r ，R 为电阻箱．干电池的工作电流不宜超过0.5A.实验室提供的器材如下：电压表(量程0～3V ，内阻约3k Ω)，电阻箱(限值范围0～999.9Ω)；开关、导线若干．①请根据图1的电路图，在图2中画出连线，将器材连接成实验电路．②实验时，改变电阻箱R 的值，记录下电压表的示数U ，得到如下表所示的若干组R 、U 的数据.1 2 3 4 5 6 7 8 9 10 电阻 R /Ω 60.5 35.2 20.0 13.7 9.9 5.8 4.3 3.5 2.9 2.5 电压 U /V2.582.432.222.001.781.401.181.050.930.85根据实验数据绘出如图3所示的1U －1R图线．由图象得出电池组的电动势E ＝______V ，内电阻r＝____Ω.③关于这个实验中存在的误差以及减小误差的各种方法，下列说法正确的是________． A ．电压表的分流作用引起的误差属于偶然误差 B ．同学读电压表读数引起的误差属于系统误差 C ．本实验用图象法处理数据可以减小偶然误差D ．如果将电压表的内阻计算在内就可以减小系统误差三、论述·计算题(共5小题，共39分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位) 15．(7分)如图所示，灯泡L标有“12V 36W”字样，R＝6Ω，通电10s且正常发光，根据这些已知条件，可以求出哪些物理量，请一一计算出来．(至少要计算五个物理量即可得满分)16．(8分)如图所示，R为电阻箱，V为理想电压表，当电阻箱读数为R1＝2Ω时，电压表读数为U1＝4V；当电阻箱读数为R2＝5Ω时，电压表读数为U2＝5V.求：(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？17．(8分)(2009·广安高二检测)如图所示的电路中，电源电动势E＝6.0V，内阻r＝0.6Ω，电阻R2＝0.5Ω，当开关S断开时；电流表的示数为1.5A，电压表的示数为3.0V，试求：(1)电阻R1和R3的阻值；(2)当S闭合后，电压表的示数、以及R2上消耗的电功率．18．(8分)如图所示，是一种测定风作用力的仪器原理图，P为金属球，悬挂在一细长金属丝下面，O是悬点，R0是保护电阻，CD是水平放置的光滑电阻丝，与细金属丝始终保持良好接触．无风时，金属丝与电阻丝在C点接触，此时A示数为I0；有风时金属丝将偏转一角度，角θ与风力大小有关，设风力方向水平向左，OC＝h，CD＝L，金属球质量为m，电阻丝单位长度的阻值为k，电源内电阻和金属丝电阻不计，金属丝偏角为θ时，A的示数为I′，此时风力为F，试写出：(1)F与θ的关系式．(2)F与I′的关系式．19．(8分)(1)下表为一个洗衣机所用电动机的工作参数．名称额定电压(V)频率(Hz)工作电流(A)电阻(Ω)转速(r/min)洗涤电动机220500.5201370脱水电动机220500.8181370从上表可想到哪些物理知识？(2)下图是洗衣机洗涤时正转、反转和停的时间程序，若洗涤衣服的时间为15min，脱水的时间为2min，则洗涤一次衣服大约用电多少？当洗涤和脱水同时操作时，流过电源插座的电流是多少？为什么？。

人教高中物理选修3-1第二章恒定电流练习题一、多选题1. 在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小( )2. 在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是A．L1变亮B．L2变亮C．L3变暗D．L4变暗3. 如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4. 如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1．R0小于R1，R0和R2都不等于零．那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( )A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大5. 水平放置的平行板电容器C如图方式连入电路．其间一带电液滴悬浮在两板间处于静止．要使液滴上升，可使( )A．R1减小B．R2增大C．R3减小D．R2减小6. 如图所示电路，水平放置的平行板电容器C如图方式连入电路．电路中四个电键都是闭合的，这时电容器中一个带电液滴静止在其间．若只打开一个电键，判断液滴的运动A．只打开K1，液滴仍保持静止B．只打开K2，液滴将加速向上运动C．只打开K3，液滴仍保持静止D．只打开K4，液滴将加速向下运动7. 如图所示电路，电键K闭合后，灯L不亮，用电压表测得A、B间的电压为零，其原因可能是 ( )A．L短路B．L断路C．R断路D．R短路8. 某学生研究串联电路电压特点的实验时，接成如图所示的电路，接通S后，电路中没有电流，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是A．AB段断路B．BC段断路C．AB段短路D．BC段短路9. 如图所示是一电路板的示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、bc间、cd间分别连接一个电阻发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V，由此可知二、单选题A ．ab 间电路通，cd 间电路不通C ．ab 间电路通，bc 间电路不通10. 如图所示的电路中，O 点接地，当原来断开的开关K 闭合时，电路中 A 、B 两点的电势变化情况是( )A ．都降低B ．都升高C ．U A 升高，U B 降低D ．U A 降低，U B 升高11. 如图所示电路，电源电动势e = 6V ，内阻不计。

第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W2、用电压表检查图示电路中的故障，测得U ad＝5.0V，U ed＝0V，U be＝0V，U ab＝5.0V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。

以下分析正确的是( )A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。

现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8 W B．43.2 WC．48.2 W D．76.8 W6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对7、如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关接位置1时，电压表的示数为3V ，那么当开关接到位置2时，小灯泡L 的发光情况是( )A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。

同步检测八 第二章 恒定电流综合（B 卷）（时间：90分钟 满分：100分）一、选择题（本题共10小题,每小题4分,共40分.在每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确.全部选对的得4分,选对但不全的得2分,有选错的得0分） 1.如右图验电器A 带负电，验电器B 不带电，用导体棒连接A 、B 的瞬间，下列叙述中错误的是A.有瞬时电流形成，方向由A 到BB.A 、B 两端的电势不相等C.导体棒内的电场强度不等于零D.导体棒内的自由电荷受电场力作用做定向移动 答案：A解析：A 、B 两个导体，由A 带负电，在A 导体周围存在指向A 的电场，故B 端所在处的电势φB 应高于A 端电势φA ；另外导体棒中的自由电荷在电场力的作用下，发生定向移动，由于导体棒中的自由电荷为电子，故移动方向由A 指向B ，电流方向应由B 到A . 2.关于电流和电阻,下列说法中正确的是A.电流方向与导体中电荷的定向移动方向相同B.金属导体温度升高时，由于自由电子的热运动加剧，所以电流增大C.由IUR =可知，I 一定时，导体的电阻R 与U 成正比；U 一定时，R 与I 成反比 D.对于给定的导线，比值IU是个定值，它反映导体本身的一种性质答案：D解析：电流可以是正电荷的定向移动形成，也可以是负电荷的定向移动形成.电流方向与负电荷的定向移动方向相反.电荷的热运动是无规则的，不能形成电流，电阻是反映导体对电流阻碍作用大小的物理量，与是否通电无关.3.如图所示，三个阻值相同的电阻连成三角形电路，原来A 、B 间电阻R AB 等于B 、C 间电阻R BC ，由于某种原因，其中一个电阻发生了变化，结果R AB ＞R BC ，其原因可能是A.R 1变小B.R 2变小C.R 3变大D.R 3变小 答案：D解析：在A 、B 之间，是R 2和R 3串联后再与R 1并联的电路，)1()()(3213121321321 R R R R R R R R R R R R R R AB +++=+++=在B 、C 之间，是R 1和R 2串联后再与R 3并联的电路，)2()()(3213231321321 R R R R R R R R R R R R R R BC ++=+++=对比（1）、（2），原来R AB = R BC ，表明R 1=R 3，要使R AB ＞ R BC ，则应使R 1＞R 3，可知R 1变大或R 3变小.4.如图所示的两种电路中，电源相同，各电阻阻值相同，各电流表的内阻相等且不可忽略不计，电流表A 1、A 2、A 3和A 4读数分别为I 1、I 2、I 3和I 4，下列关系式中正确的是A.I 1=I 3B.I 1＜I 4C.2I 2= I 1D.I 2＜I 3＋I 4答案：BD解析：设电流表内阻为R g ，图甲、乙的外电阻分别为R a 、R b 则gg g a R R R R R R R +++=2)( 2R R R g b +=0)2(232>++=-g gg b a R R R RR R R由于甲图的总电阻大于图乙的总电阻，根据,总R r EI +=图甲总电流I 2将小于图乙的总电流I 3＋I 4，选项D 正确；图甲中，与A 1串联的支路电阻值较大，所以这一支路的电流I 1小于另一支路的电流I R ，即I 1＜I 2/2，因I 2＜2I 4，选项B 也正确.I 3=I 4，I 1＜I 3，选项A 不正确.又I 2=I 1＋I R ，I 1＜I R ，所以I 2＞2I 1，选项C 也不正确. 5.将A 、B 两个白炽灯接入电路，关于这两只灯泡的发光情况，正确的说法是 A.若A 灯中的电流比B 灯大，则A 灯一定比B 灯亮 B.若A 灯两端的电压比B 灯大，则A 灯一定比B 灯亮 C.若电流对A 灯做的功比B 灯多，则A 灯一定比B 灯亮 D.若A 灯消耗的电功率比B 灯大，则A 灯一定比B 灯亮 答案：D解析：白炽灯是利用电流的热效应工作的，而灯泡的亮度取决于灯泡的实际功率，只有通过灯泡的电流大或灯泡两端的电压大，不能得到灯泡实际功率大这一结论，电流做功多，同样不能确定实际功率大，因为还与时间有关.6.金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响.根据以上信息，判断下列的说法中正确的是 A.连接电路用的导线一般用合金来制作 B.电炉、电阻器的电阻丝一般用合金来制作C.电阻温度计一般用电阻率几乎不受温度影响的合金来制作D.标准电阻一般用电阻率随温度变化而显著变化的金属材料制作 答案：B解析：电路中导线输送电能，但由于导线本身有电阻，所以导线也要消耗电能，并转化为热量，导线电阻越小，在其他条件一定的情况下，损耗的电能也越小，故应选择电阻率小的材料，由提供的信息知，连接电路用的导线一般用纯金属制作较合适；电炉等电热器是利用电流的热效应工作，流过电热器电流与导线上电流相等，但电热器却能明显发热，说明其电阻大，选择电阻率大的合金丝较合适；电阻温度计是利用材料的电阻率随温度有明显变化的原理工作的，电阻率几乎不受温度影响的显然不能成为电阻温度计的材料；标准电阻的电阻率应很稳定.综上所述，正确的判断应为B.7.如右图所示为欧姆表的原理图，表头内阻为R g ，调零电阻为R ，电池的电动势为E ，内阻为r ，则下列说法中正确的是A.它是根据闭合电路欧姆定律制成的B.接表内电池负极的应是红表笔C.电阻的“∞”刻度一般在刻度盘的右端D.调零后刻度盘的中心刻度值是r ＋R g ＋R 答案：ABD解析：欧姆表的表头是一个电流表，当被测电阻接入电路，回路闭合，表头就有示数，由欧姆定律可知，表头示数随被测电阻阻值的改变而改变.电流应从红笔流入欧姆表，从黑笔流出，多用表作欧姆表使用时，电源在表内，流入的电流至电源负极，故红笔应当接电池负极；当两表笔短接时，被测电阻为零，电路电流最大，指针指最右端，当两表笔断开，相当于被测电阻∞，此时电路电流为零，指针不偏转，指最左端；调零后，回路电流为RR r EI g ++=，指针指中心刻度时，回路电流为2I ，此时被测电阻阻值为R x ，则有xg R R R r E+++=)(21解得R x =r ＋R g ＋R ，此为中心刻度.8.如右图所示，直线A 为电源的U-I 图线，直线B 为电阻R 的U-I 图线，用该电源和此电阻R 组成的闭合电路，电源的输出功率和电路的总功率分别为A.4W ，8WB.2W ，4WC.4W ，6WD.2W ，3W 答案：C解析：由图象可知路端电压为2 V ，外电阻为1 Ω，电源电动势为3 V ，故可得电源的输出功率和电路的总功率分别4 W 和6 W.9.在如右图的电路中，小灯泡A 、B 、C 规格相同，当闭合电键K 时，小灯泡A 、B 、C 的亮度变化情况可能是A.A 灯变亮，B 灯变亮，C 灯变暗B.A灯变亮，B灯变暗，C灯变亮C.A灯变暗，B灯变亮，C灯变暗D.A灯变暗，B灯变暗，C灯变亮答案：A解析：闭合电键K时，电阻R被短路，外电阻减小，干路电流增大；A灯变亮，A灯分压增大，B、C并联分压，C灯分压减小，故变暗；C灯分电流减小，B灯电流增大，故B灯变亮.10.如右图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r、P1和P2分别表示电阻r、R1、R2上所消耗的功率，当R1=R2= r时，P r∶P1∶P2等于A.1∶1∶1B.2∶1∶1C.1∶4∶4D.4∶1∶1答案：D解析：在右图电路中，内电阻上通过的电流与外电路的总电流相同，内电阻与外电阻是串联关系（不能认为内电阻与外电阻并联），但R1与R2是并联的，因R1=R2，则I1=I2=I，I r=I1＋I2=2I.P r∶P1∶P2= I r2r∶I12R1∶I22R2= 4∶1∶1.所以D是正确的.二、填空题（本题共3小题,11、12题4分,13题8分，共16分）11.如图1所示为甲、乙两个导体的I-U图线，则导体甲的电阻为_________Ω，导体乙的电阻为__________Ω.图1答案：5 10解析：伏安特性曲线的斜率表示电阻的倒数.12.如图2所示为根据实验数据画出的路端电压U随电流I变化的图象，由图线可知，该电池的电动势E=__________V，电池的内电阻r=___________Ω.图2答案：1.50.625解析：由图象可看出电源电动势为1.5，图象的斜率的绝对值表示电源内阻0.625.13.某同学用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围0～20 Ω，连接电路的实物图如右图所示.（1）指出该同学接线中错误的和不规范的做法是：________________.A.滑动变阻器，不起变阻作用B.电流表接线有错C.电压表量程选用不当D.电压表接线有错（2）画出这个实验的正确电路图.答案：ABD电路图如右图解析：要正确连好实物图，首先应确定电流表的内外接法，变阻器的连接方式以及各电表的量程.其次应注意以下事项：①各电表的正、负极性；②开关是否在干路上；③各导线两端都应接在接线柱上，而不能在导线中间出现分叉；④开关闭合前变阻器滑动触头应处于恰当位置；⑤各条连线均应连成一般曲线，而不能连成折线，不能相交且要尽量节省导线；⑥先画电路原理图，后连接实物图，可避免出错.在本题中变阻器要起变阻的作用，必须使接入电路的两根导线一条接在下面的线柱上，另一条接在上面的金属杆的一端上，故图中变阻器起不到变阻的作用，故选A.电流表和电压表接入电路时，选择好恰好的量程后，要特别注意“＋”“－”接线柱是否正确，不然的话，极易损坏电表，图中电流表的“＋”“－”接线柱出现错误，故选B.干电池的电动势为1.5 V，电压表量程适当，故C错.但电压表不能直接并联到电源两端，因为开关断开后，电压表仍有示数，故选D.三、解答题（本题共4小题,14、15题各10分,16、17题各12分,共44分.解答应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位）14.如右图，外电路由一个可变电阻R和一个固定电阻R0串联构成，电源电动势为ε，电源内阻为r.问：R调到什么时候，R0上将得到最大功率？答案：当R为0时200202m max )(r R R R I P +⋅=⋅=ε解析：电流经过电阻R 0，电能转换成内能，R 0上功率决定于电流强度大小和电阻值，即P =I 2R 0，R 0为定值，所以当电流强度最大时，R 0上得到最大功率.由纯电阻的闭合电路欧姆定律，有,0rR R I ++=ε当可变电阻R 减小到零时，电路中电流强度有最大值,0m rR I +=ε固定电阻R 0上有最大输出功率，其大小为.)(200202max r R R R I P m +⋅=⋅=ε15.如图所示，在相距40 km 的A 、B 两地架两条输电线，电阻共为800 Ω，如果在A 、B 间的某处发生短路，这时接在A 处的电压表示数为10 V ，电流表的示数为40 mA ，求发生短路处距A 处有多远？答案：12.5 km解析：设发生短路处距A 的距离为 x ， 根据欧姆定律RUI =可得： A 端到短路处的两根输电线的电阻Ω=Ω⨯==-2501040103I U R x ① 根据电阻定律可知：Sx R x 2ρ=② A 、B 两地输电线的电阻为Sl R 2ρ=总③ 由②③得lx R R x =总④ 故km. 12.5km 40800250=⨯==l R R x x 总 16.如图所示的电路中，已知电源电动势E =36 V ，内电阻r =2 Ω，R 1=20 Ω，每盏灯额定功率都是2 W ，额定电压也相同.当K 闭合，将电阻箱R 2调到14 Ω时，两灯都正常发光；当K 断开后为使L 2仍正常发光，求R 2应调到何值？答案：50 Ω.解析：设灯泡的额定电压为U ，额定电流为I . 则当K 闭合时，根据闭合电路欧姆定律可得： E =U ＋2I （R 1＋r ＋R 2）当K 断开后，要灯泡仍正常发光，设电阻箱的电阻为R 2′则必有： E =U ＋I （R 1＋r ＋R 2′) 由以上二式联立可得：（R 1＋r ＋R 2′）=2（R 1＋r ＋R 2） 求得R 2′=50 Ω.17.如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm.电源电动势E =24 V ，内电阻r =1 Ω，电阻R =15 Ω.闭合开关S ，待电路稳定后，在两板之间形成匀强电场.在A 板上有一个小孔k ，一个带电荷量为q =＋1×10－2C 、质量为m=2×10－2k g 的粒子P 由A 板上方高h =10 cm 处的O 点自由下落，从k 孔进入电场并打在B 板上k′点处.当P 粒子进入电场时，另一个与P 相同的粒子Q 恰好从两板正中央O ′点水平飞入.那么，滑动变阻器接入电路的阻值为多大时，粒子Q 与P 恰好同时打在k′处.此时，电源的输出功率是多大？（粒子间的作用力及空气阻力均忽略不计，取g =10 m/s 2）答案：滑动变阻器阻值为8 Ω，电源输出功率为23 W.解析：根据机械能守恒定律可得P 粒子进入电场时的速度为：m/s 2m/s 1.010220=⨯⨯==gh v设P 、Q 在电场中运动的加速度为a ，运动到打在k′点的时间为t ，则： 对P ：2021at t v d += 对Q ：22121at d = 联立解得：102=t s ，a =20 m/s 2 而dmUqg a += 所以，滑动变阻器两端的电压为：221011024.0)1020()(--⨯⨯⨯⨯-=-=q dm g a U =8 V 由欧姆定律可得通过滑动变阻器的电流为：A 1A 115824=+-=+-=r R U E I 所以，滑动变阻器接入电路的阻值为：Ω==8'IUR 电源的输出功率为：P =I 2（R ＋R ′）=12×（15＋8）W =23 W.。

人教版高二物理选修3-1第二章恒定电流综合练习一、单选题1.关于下列甲、乙两电路图说法正确的是()A．甲图中滑动变阻器R0属分压式接法B．甲图中电阻R两端的电压能从零开始调节C．乙图中滑动变阻器R0属限流式接法D．乙图中电阻R两端的电压能从零开始调节2.某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系图如图所示.用此电源和电阻R1、R2组成电路.R1、R2可以同时接入电路，也可以单独接入电路.为使电源输出功率最大，可采用的接法是()A．将R1、R2串联后接到电源两端B．将R1、R2并联后接到电源两端C．将R1单独接到电源两端D．将R2单独接到电源两端3.鸟儿落在220 V的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为()A．鸟儿有耐高压的天性B．鸟儿是干燥的，所以鸟体不导电C．鸟儿两脚间的电压几乎为零D．鸟体电阻极大，所以无电流通过4.一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为()A． 500 WB． 25 WC． 1 000 WD． 475 W5.如图所示电路，灯A、B都能正常发光，忽然灯A变亮，灯B变暗，如果电路中有一处出现断路故障，则出现断路故障的电路是()A．R1所在的支路B．R2所在的支路C．R3所在的支路D．电源所在的电路6.如图所示，直线a为某电源的路端电压随电流的变化图线，曲线b为小灯泡R两端的电压随电流强度的变化图线，用该电源和该小灯泡R组成的闭合电路，电源的输出功率和电源的内电阻分别是（）A． 0.6 W，5 ΩB． 0.6 W，ΩC． 0.8 W，5 ΩD． 0.8 W，Ω7.一节干电池的电动势为1.5 V，其物理意义可以表述为()A．外电路断开时，1 s内它能将1.5 J的化学能转化为电势能B．外电路闭合时，1 s内它能将1.5 J的化学能转化为电势能C．外电路闭合时，1 s内它能将1.5 C的电荷量通过导线的某一截面D．外电路闭合时，导线某一截面每通过1 C的电荷量，整个电路就获得1.5 J的电能8.伏安法测定一个阻值约12欧的电阻，实验室提供直流电压表内阻约为3 kΩ，直流电流表内阻约为1 Ω，实验中应采用电流表()A．外接法，测量值偏大B．内接法，测量值偏大C．外接法，测量值偏小D．内接法，测量值偏小9.如图所示，是某晶体二极管的伏安特性曲线，下列说法正确的是()A．加正向电压时，二极管电阻较小，且随着电压的增大而增大B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D．二极管加正向电压时，电流随电压变化是一条直线10.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时()A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显11.下列说法中正确的是（）A．由R=可知一般导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值反映了导体阻碍电流的性质，即电阻R=C．导体电流越大，电阻越小D．导体两端电压越大，电阻越大12.关于电源的电动势，下列说法中正确的是()A．电动势公式E＝中W与电压U＝中的W是一样的，都是电场力做的功B．不管外电路的电阻如何变化，电源的电动势不变C．电动势就是电压，它们之间无区别D．外电路全部断开时，电动势将变为零13.如图所示是一欧姆表（多用电表欧姆挡）的结构示意图，虚线框内有欧姆表的内部电路，红、黑表笔分别插入正、负插孔，虚线框内的欧姆表的内部电路图正确的是（）A．B．C．D．14.已知两电阻R1、R2的I－U图线如图所示，把R1、R2并联接到一电源上，R1消耗的功率为6 W，则电源输出的功率是()A． 8 WB． 10 WC． 15 WD． 22 W15.一个电流表的满偏电压为U g，内电阻为R g，要把它改装成量程较大的电流表，应在电流表上()A．串联一个小电阻B．并联一个小电阻C．串联一个大电阻D．并联一个大电阻二、填空题16.在“测定电池的电动势和内阻”的实验中，用测出的数据画出了电源的U－I图象，如图所示，若E、r分别表示电池的电动势和内电阻，则：E＝____V；r＝______Ω.17.当使用多用电表测量物理量时，多用电表表盘示数如图所示．若此时选择开关对准×100 Ω挡，则被测电阻的阻值为______Ω.若用多用电表测量另一个电阻的阻值发现指针偏离最左端角度很大，则应该换用倍率更______(填“大”或“小”)的挡位，换挡后还要________，用完电表后把选择开关拨到_________．18.(1)多用电表除了可以测电阻，还可以测电压和电流，那么：用多用电表测二极管正向电阻时，________表笔接二极管的正极；用多用电表测量用电器两端的电压时，________表笔接高电势；用多用表测电流时，电流应该从____________表笔流入．(以上均填“红”或“黑”)(2)如图所示，A、B、C是多用电表在进行不同测量时，转换开关分别指示的位置，多用电表表盘指针在测量时的偏转位置如图所示．若是用A挡测量，则读数为________；若是用B挡测量，则读数为________；若是用C挡测量，则读数为________．19.在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C端输出的电信号为________，D端输出的电信号为________．(填“1”或“0”)．20.一块数码相机中用的锂电池的电动势为3.6 V，容量为1 000 mA·h(相当于用1 000 mA的电流释放可放电1 h，用500 mA的电流释放可放电2 h，以此类推)．当关闭液晶屏时可拍摄照片400张左右，则每拍一张照片所消耗的电能约为________ J；当打开液晶屏时可拍摄照片150张左右，则每拍一张照片液晶屏消耗的电能约为________ J.答案解析1.【答案】D【解析】当滑片P连线上不连接电阻时，为限流式接法，当滑片P上连接电阻时，为分压式接法，其中分压式接法中电阻R两端的电压能从零开始调节甲图中滑动变阻器的滑片P上没有连接电阻，所以为限流接法，A错误．只有采用分压式接法时，电阻R两端的电压才可以从零开始调节，B错误．乙图中滑动变阻器的滑片P上联有电阻，所以为分压式接法，电阻R两端的电压可以从零开始调节，所以C错误，D正确．2.【答案】C【解析】由图可知，R1＝0.5 Ω，R2＝1 Ω，电源内阻r＝0.5 Ω，电源的输出功率随外电阻的变化而变化，当R外＝r时，电源的输出功率最大，因而R1单独接到电源两端时，电源输出功率最大.3.【答案】C【解析】鸟儿两脚间导线的电阻几乎为零，由欧姆定律I＝得U＝IR，故两脚间的电压几乎为零．4.【答案】B【解析】电动机的热功率P＝I2r＝52×1 W＝25 W，B正确，A、C、D错误．5.【答案】B【解析】若电阻R1断路，外电路总电阻增大，总电流减小，内电压减少，路端电压增大，而通过R3的电流增大，通过A灯和R2的总电流减小，则A灯两端的电压减小，A灯变暗．而B灯的电压增大，B灯变亮，A错；电阻R2与灯泡A是并联的，若R2断路，电阻增大，灯泡A两端电压增大，灯泡B两端电压降低，所以灯A变亮，灯B变暗，B正确；电阻R3与灯泡B是并联的，若R3断路，外电路总电阻增大，路端电压增大，A、B两灯泡两端电压都增大，功率都变大，所以A、B 两灯都变亮，C错；若电源所在的电路断路，两灯都熄灭，D错，所以本题选择B.6.【答案】A【解析】根据U=E﹣Ir可知，电源的内阻为：r=Ω=5 Ω；两图象的交点表示灯泡的工作点，由图可知，电压为3 V，电流为0.2 A，则功率为：P=UI=3×0.2 W=0.6 W；故A正确，B、C、D错误．7.【答案】D【解析】电动势是描述电源将其他形式的能转化为电能本领大小的物理量．电动势在数值上等于非静电力把1 C的正电荷在电源内从负极移送到正极所做的功，也就是转化成的电能．8.【答案】C【解析】因为≫，所以电流表采用外接法，因为电压表的分流，所测的电流为电压表和电阻的总电流，即比实际电流大，而电压表显示的准确的电阻两端电压，所以测量值偏小，故选C. 9.【答案】C【解析】由图象可得，无论是正向电压还是反向电压，当电压增大到一定数值，电流都会急剧增加，即电阻减小，所以A、B都错误；无论加正向电压还是反向电压，其伏安特性都是非线性的，D项错误．10.【答案】C【解析】当RM变大时，回路的总电阻R总变大，根据I总＝，得干路中的电流I总变小，S两端的电压U＝I总RS变小，故选项A、B错误；当RM变小时，回路的总电阻R总变小，根据I总＝，得干路中的电流I总变大，S两端的电压U＝I总RS变大，而且R越大，RM变小时，对回路的总电阻变化的影响越明显，故选项C正确，选项D错误．11.【答案】B【解析】导体的电阻取决于导体自身，与U、I无关，故A、C、D错误；比值反映了导体对电流的阻碍作用，定义为电阻，故B正确.12.【答案】B【解析】E＝中W为非静电力做功，而U＝中W为静电力做功，所以A错误；电动势和电压用同样的单位，但是它们是不同的物理量，所以C项错误；电动势与电路连接无关，所以D项也错误13.【答案】A【解析】由于要保证电流在表头中由红进黑出，故红表笔应接电源的负极，黑表笔接电源的正极，并且在测量电阻时要进行欧姆调零，故应串接滑动变阻器,故选A．14.【答案】B【解析】从题图得出R1＝8 Ω，R2＝12 Ω，并联时，U1＝U2，故P1R1＝P2R2，得6 W×8 Ω＝12 Ω·P2，求得P2＝4 W，则P＝P1＋P2＝10 W.15.【答案】B【解析】电流表改装成大量程电流表要并联电阻分流，并联的电阻值为：R＝＝(n为扩大的倍数)，可知所并的电阻较小．故B正确，A、C、D错误．16.【答案】1.40 1【解析】由U＝E－Ir可知图象与纵坐标的交点为电源电动势，图象的斜率表示电源内阻，所以E＝1.4 V，r＝Ω＝1 Ω17.【答案】2.8×103(填2800也对)小欧姆调零OFF挡或者交流电压最高挡【解析】多用电表欧姆挡的特点是：表盘刻度不均匀、0刻度线在右边，多用电表欧姆挡的读数等于表盘示数乘以倍率，由图可知表盘示数为28，选择开关置于电阻×100 Ω挡，即倍率为100，则被测电阻的阻值为：R＝28×100 Ω＝2.8×103Ω；若用多用电表测量另一个电阻的阻值发现指针偏离最左端角度很大，说明指针示数较小，所选挡位太大，测电阻时应使指针指在中央刻度附近误差比较小，所以应换倍率更小的挡位；多用电表测量电阻时每次换挡后，要两表笔短接，重新欧姆调零；多用电表使用完毕，防止误操作损坏电表，应把选择开关置于OFF挡或交流电压最高挡．18.【答案】(1)黑红红(2)14 Ω 5.2 mA26.0 V【解析】(1)当用多用电表测量二极管正向电阻时，应用欧姆挡，电流从黑表笔流出电表，从红表笔流入电表，所以应该让黑表笔与二极管的正极相接；测量电压时电流应该从红表笔流入多用电表，测量电流时电流从红表笔流入多用电表．(2)若是用A挡测量，则读数为14×1 Ω＝14 Ω，若是用B挡测量，电流表量程为10 mA，此时读数为5.2 mA，同理读出电压表读数为26.0 V.19.【答案】10【解析】20.【答案】32.454【解析】电源输出的总电能E＝UQ＝UIt＝3.6×1×3 600 J＝12 960 J.关闭液晶屏时，每拍一张照片消耗的电能E1＝＝32.4 J.打开液晶屏时，每拍一张照片消耗的电能E2＝＝86.4 J.每拍一张照片液晶屏消耗的电能E3＝E2－E1＝86.4 J－32.4 J＝54 J.。
