DQ3.1.6 (高华)成套配电柜、控制柜(屏台)和动力 照明配电箱盘及控制柜安装分项工程检验批质量验收记录

成套配电柜控制柜和动力照明配电箱安装检验批验收记录我们将按照以下步骤进行成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批验收记录。

1.验收人员准备：确保验收人员熟悉相关的安装要求和验收标准，包括相关的技术规范、图纸和设计文件。

2.安装准备：确定每个配电柜、控制柜和配电箱的位置和布局，并确保安装现场符合相关的安全要求。

安装人员应按照设计要求和施工图纸进行安装。

3.安装检查：检查每个配电柜、控制柜和配电箱的安装质量。

包括以下内容：-安装位置是否准确，间距是否符合要求。

-安装是否平整牢固，螺栓是否拧紧。

-配线槽和接线端子是否安装正确，并且接线端子是否紧固可靠。

-配电柜内部的导线是否整齐、有序，并且符合设计要求。

4.验收测试：按照设计要求进行各种功能测试和安全测试，包括以下内容：-接地测试：使用接地电阻测试仪检测所有金属部件的接地电阻，确保符合相关标准。

-对地绝缘测试：使用绝缘电阻测试仪对所有电缆进行测试，确保对地绝缘符合要求。

-过电压保护测试：对过电压保护装置进行测试，确保在发生过电压时能够及时切断电源。

-短路保护测试：对短路保护装置进行测试，确保在发生短路时能够及时切断电源。

5.验收记录：将每个配电柜、控制柜和配电箱的安装和验收结果记录在验收表中。

该记录应包括以下内容：-设备的型号、规格和数量。

-安装的日期、地点和安装人员。

-检查和测试的结果。

-验收人员的签字和日期。

6.验收报告：根据以上记录，编写验收报告，对整个安装过程进行总结和评价。

报告应包括以下内容：-安装质量的总体评价。

-安装过程中出现的问题和处理方法。

-各个配电柜、控制柜和配电箱的详细检查和测试结果。

-验收人员的建议和意见。

以上是成套配电柜、控制柜和动力、照明配电箱安装检验批验收记录的一般步骤和要点。

根据具体的项目和要求，还可以根据需要增加其他的检查和测试内容。

第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。

设备应有铭牌，并注明厂家名称，附件、备件齐全。

2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。

3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。

4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。

6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。

1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

2. 设备搬运2.1 设备运输：由起重工作业，电工配合。

根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。

2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。

2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

金属框架的接地或接零 项目经理(负责人)
建筑电气安装工程
施工单位检查评定记录
监理(建设) 单位验收记录
第6.1.1条
手车式柜的推拉和动、 第6.1.3条 静触头检查
成套配电柜的交接试验
第6.1.4条 第6.1.6条 第6.1.7条 第6.2.2条 第6.2.3条 第6.2.4条 第6.2.5条
柜间线路绝缘电阻测试 柜间二次回路耐压试验 柜间或与基础型钢 的连接 柜间安装接缝、成列 安装盘面偏差检查 柜内部检查试验 柜间配线
6
7
柜与其面板间 第6.2.7条 可动部位的配线 不直度 基础 ≤1 (mm/m) 型钢 水平度 安装 ≤5 (mm/全长) 允许 不平行度 ≤5 偏差 (mm/全长) 柜、盘等垂直度 ≤1.5‰ 允许偏差
专业工长(施工员)
施工班组长
安装单位检查评定结果 项目专业质量检查员： 年 月 日
监理(建设)单位验收结论 专业监理工程师 (建设单位项目专业技术负责人)： 力、照明配电箱(盘)安装 检验批质量验收记录表 GB 50303－2002(Ⅰ)高压开关柜
GD2406003 单位(子单位)工程名称 子分部(系统)工程名称 验收部位、区、段 安装单位 施工执行标准名称及编号 施工质量验收规范的规定 1 主 2 控 项 3 目 4 5 1 2 3 一 般 项 目 4 5

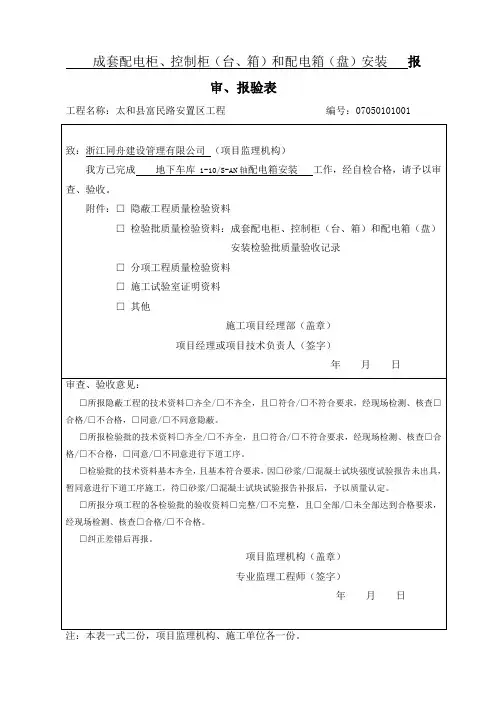

审、报验表工程名称：太和县富民路安置区工程编号：07050101001致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库 1-10/S-AN轴配电箱安装工作，经自检合格，请予以审查、验收。

附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。

□所报检验批的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意进行下道工序。

□检验批的技术资料基本齐全，且基本符合要求，因□砂浆/□混凝土试块强度试验报告未出具，暂同意进行下道工序施工，待□砂浆/□混凝土试块试验报告补报后，予以质量认定。

□所报分项工程的各检验批的验收资料□完整/□不完整，且□全部/□未全部达到合格要求，经现场检测、核查□合格/□不合格。

□纠正差错后再报。

项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

审、报验表工程名称：太和县富民路安置区工程编号：07050101002致：浙江同舟建设管理有限公司（项目监理机构）我方已完成地下车库10-16/S-AV轴配电箱安装工作，经自检合格，请予以审查、验收。

附件：□隐蔽工程质量检验资料□检验批质量检验资料：成套配电柜、控制柜（台、箱）和配电箱（盘）安装检验批质量验收记录□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。
