成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装4

建筑电气工程质量检查要点（一）基本规定1依据标准：《建筑电气工程施工质量验收规范》GB50303标准。

2对成套配电箱（柜）、控制柜（台、箱）、柴油发电机、电动机、电加热器及电动执行机构、母线槽、电缆、电线、梯架、托盘、槽盒、导管、灯具、插座、开关等主要设备、材料、成品和半成品等按规范进行检查验收，并做好验收记录。

3高压的电气设备、布线系统以及继电保护系统必须交接试验合格。

4电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。

5电气设备上的计量仪表、与电气保护有关的仪表应检定合格，且当投入运行时，应在检定有效期内。

6试运转及系统调试应符合设备技术文件和验收规范要求。

系统调试所使用测试仪器在使用合格检定或校准合格有效期内，精度等级及最小分度值能满足工程性能测定要求。

（二）变压器、箱式变电所安装的检查，包括：1安装前，室内的装饰面、地面的找平层、基础、预埋件、预留孔等。

2变压器的安装位置、附件等；油浸变压器油位。

变压器中性点的接地方式、接地电阻值等。

3箱式变电所及落地式配电箱的基础、固定、保护连接及保护标识、交接试验等。

4有载调压开关、绝缘件、制动件、变压器器身、外涂层、风口防护、（四柜体内部接线及标识等。

（三）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）（以下简称：柜盘）安装检查，包括：1 基础型钢安装、柜盘布置及安全间距、相互之间的连接等。

2 柜盘的基础、安装质量、内部附件及元件的试验、配线、面板上电器连接导线、防电击保护等。

3 高低压成套配电柜交接试验，低压成套配电柜的绝缘电阻、二次回路的耐压试验。

4 配电箱的剩余电流动作保护器动作时间；柜盘内电涌保护器。

电动机、电加热器及电动执行机构检查接线的检查，包括：1 低压电动机、电加热器及电动执行机构的绝缘电阻值。

2 电气设备安装牢固性、密封性等。

3 电动机抽芯检查、电源线的接触及保护、接线盒内绝缘防护等。

xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。

4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。

（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。

（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。

设备应有铭牌，并注明厂家名称，附件、备件齐全。

2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。

3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。

4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。

6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。

1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

2. 设备搬运2.1 设备运输：由起重工作业，电工配合。

根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。

2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。

2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

易安防配电箱照明开关插座安装工艺The following text is amended on 12 November 2020.易安防配电箱、照明、开关插座安装工艺1、成套配电柜、控制柜（屏、台）和动力、照明配电箱安装1）操作工艺2）配电箱（盘）安装要求配电箱（盘）应安装在安全、干燥、易操作的场所、配电箱（盘）安装时，其底口距地一般为；明装时底口距地；明装电度表板底口距地不得小于。

在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。

安装配电箱（盘）所需的木砖及铁件等均应预埋。

挂式配电箱（盘）应采用金属膨胀螺栓固定。

铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆二道。

预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。

导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用纺织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。

配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。

盘面引出及引进的导线应留有适当余度，以便于检修。

导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。

如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。

配电箱（盘）的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。

垂直装设的刀闸及熔断器等电器上端接电源，不得减少导线股数。

配电箱（盘）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。

盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。

TN-S低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处做好重复接地。

照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。

照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。

【专业知识】建筑电气检验批、分项、分部（子分部）工程质量验收记录基本要求和内容（1）建筑电气分部工程包括下列子分部工程：变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装。

（2）各子分部工程由下列分项工程组成：1）变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、接线和线路绝缘测试，接地装置安装，避雷引下线和变配电室接地干线敷设。

2）供电干线：裸母线、封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试。

3）电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装。

4）电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，槽板配线，钢索配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，建筑物景观照明灯、航空障碍标志灯和庭院灯安装，开关、插座、风扇安装，建筑物照明通电试运行。

5）备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源安装，裸母线、封闭母线、插接式母线安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，接地装置安装。

6）防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位联结，接闪器安装。

（3）检验批、分项工程的划分应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300〔以下简称GB50300〕、GB50303的规定及工程实际情况。

成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）与控制柜安装
分项工程质量验收记录（统表2）
电缆电线导管敷设分项工程质量验收记录DQ1.4
电线电缆敷设分项工程质量验收记录DQ1.4
电缆头制作接线与线路绝缘测试分项工程质量验收记录DQ1.4
配电箱、柜安装分项工程质量验收记录DQ1.4
灯具安装分项工程质量验收记录DQ1.4
插座开关风扇安装分项工程质量验收记录DQ1.4
建筑照明通电试运行分项工程质量验收记录DQ1.4
桥架安装分项工程质量验收记录DQ1.4
接地装置安装分项工程质量验收记录DQ1.4
防雷接地引下线敷设分项工程质量验收记录DQ1.4
接闪器安装分项工程质量验收记录DQ1.4
等电位安装分项工程质量验收记录DQ1.4。

电气安装工程有哪些分项？电气安装工程有哪些分项？室外电气:架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装。

变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设。

供电干线：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验。

电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接线路电气试验，插座、开关、风扇安装。

电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，钢索配线、电缆头制作，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行。

备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线电缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地装置安装。

防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装。

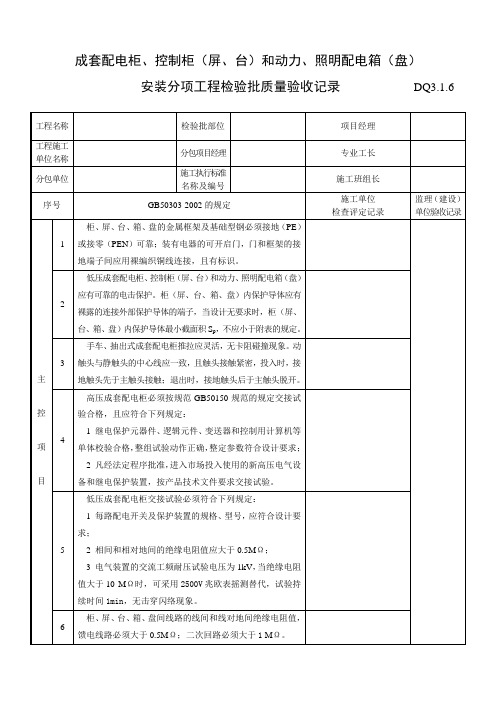

建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（首页）
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台） 和动力、照明配电箱（盘）安『
检验批质量验收记录（中1页）
柜、屏、台、箱、盘内检查试验应符合下列规定：
1.控制开关及保护装置的规格、型号符合设计要求；
2.闭锁装置动作准确、可靠；
3.主开关的辅助开关切换动作与主开关动作一致；
4.柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清
晰、工整、不易脱色。

5.回路中的电子元件不应参加交流工频耐压试验；48V及以
下回路可不做交流工频耐压试验。

建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）.
和动力、照明配电箱（盘）安装检验批质量验收记录（中2页）
工程名称：株洲城市主要街道夜景艺术照明工程C标段
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（尾页）
注：规范中黑体字为强制性条文。

检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。

（注：范文素材和资料部分来自网络，供参考。

只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。

配电柜、成套控制柜（屏、台）和动力、照明配电箱（盘）安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。

2.施工准备2.1 原材料半成品的要求2.1.1 设备及材料均应符合国家或部颁发的现行技术标准，符合设计要求，并有出厂合格证。

实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。

设备有铭牌，注明厂家、型号，附件、备件齐全。

2.1.2 安全使用材料:⑴型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。

⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑，有合格证和质量证明书。

⑶其它材料，铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求。

⑷配电箱体应有一定的机械强度，周边平整无损伤。

铁制箱体二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，配电箱油漆无脱落，阻燃型塑料箱体二层底板厚度不小于8mm，⑸导线电缆的规格型号必须符合设计要求，有产品合格证。

2.2 主要工机具2.2.1 吊装搬运机具：汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。

2.2.2 安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。

2.2.3 测试检验工具：兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等。

2.2.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。

2.3 作业条件2.3.1 盘柜屏台所在房间土建施工完，且土建工程施工标高、尺寸、结构及埋件符合设计要求，门窗封闭，墙面、屋顶油漆喷刷完，室内无漏水，地面工程完，场地干净。

2.3.2 暗装配电箱随土建结构预留好安装位置。

2.3.3 明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。

XXXXX建筑工程总公司施工技术标准（建筑电气）文件名称.成套配电柜、控制柜（屏、台）和动力、照明配电（盘）安装施工操作规程及质量要求文件编号：版号：受控号：生效日期:XXXXX建筑工程总公司XXXXX建筑工程总公司施工技术标准文件名称：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工操作规程及质量要求归口管理部门:文件编号：编制人/日期：版号：审核人/日期：受控号：批准人/日期：生效日期：备注：执行己有文件成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工操作规程及质量要求本操作规程及质量要求适用于公司承建的成套配电柜、控制柜和动力、照明配电箱（盘）安装工tn性。

1施工准备1.1材料要求1.1.1成套定型配电柜应根据设计要求的型号，规格选用合格产品。

并有产品合格证。

1.1.2铁制配电箱（盘）:箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1. 5mm箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。

1.1.3塑料配电箱（盘）:箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚度不应小于8mm,并有产品合格主。

1・1.4色缘导线：导线的规格型号必须符合设计要求，并有产品合格证。

1.2主要机具1.2.1电锤、手电钻、电焊机1.2.2压绞钳、手锤、扳手、钢锯123画笔、卷尺、水平尺、线坠1・3作业条件1. 3. 1埋设基础槽钢或地脚螺栓时，须有地面的基准线。

132预埋件及预留孔洞符合设计要求，预埋件应牢固。

1.3.3必须在基础台、沟槽及地面抹灰完，顶棚、墙面喷完浆，门窗安装齐全（应向外开门）并符合防火要求后才允许进行配电柜的安装。

1.3.4随土建结构预留好暗装配电箱的安装位置。

1.3.5八埋铁架或螺栓时，墙体结构应弹出施工水平线。

1.3.6安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

2操作工艺2. 1配电柜安装2. 1. IX艺流程：查阅安装要求基础制作检查配电柜配电柜安装调试运行2. 1・2配电柜安装要求2. 1.2.1配电柜的布置必须遵循安全、可靠、适用和经济等原则，并应注意便于操作、搬运维修、试验监测和接线工作的进行。
