windows与android usb串口通信原理一、引言随着移动设备的普及，Android操作系统成为了最为主流的移动操作系统之一。
而在软硬件设备之间进行通信的需求也越来越高。
本文将介绍Windows与Android系统通过USB串口进行通信的原理。
二、USB串口通信概述USB串口通信是将数据通过串口进行传输的一种方式。
USB （Universal Serial Bus）是一种常见的计算机外设接口，而串口作为传统的通信接口之一，在一些设备中仍然得到广泛应用。
通过USB串口通信，可以实现不同设备之间的数据传输和通信。
三、Windows与Android USB串口通信原理1. USB驱动安装：在Windows平台上，如果需要与Android设备进行USB串口通信，首先需要确保系统已经安装了相应的驱动程序。
一般情况下，当连接一个支持USB串口通信的Android设备时，Windows系统会自动安装驱动程序。
但如果系统无法自动安装所需的驱动程序，用户需要手动安装驱动。
2. Android设备USB配置：为了确保Android设备能够以USB串口模式工作，需要在系统设置中进行相应的配置。
用户需要前往设备的设置菜单，并启用“开发者选项”。
在“开发者选项”中，打开“USB调试”和“USB串口调试”选项。
3. 应用程序通信：一旦安装了必要的驱动程序并进行了相关的设备配置，用户可以通过编写应用程序来实现Windows与Android之间的USB串口通信。
在Windows平台上，用户可以使用开发工具如Visual Studio来编写应用程序。
而在Android平台上，用户可以通过Android Studio等工具进行开发。
4. USB设备连接与数据传输：通过USB接口连接Windows计算机与Android设备，并确保设备处于串口调试模式下。
在应用程序中，用户可以使用相应的API来实现USB串口通信。
通过这些API，用户可以完成如打开串口、读取数据、写入数据等操作。
51单片机ch340 串口工作原理概述说明1. 引言1.1 概述本文将对51单片机与CH340芯片进行详细的介绍和分析，重点关注它们在串口通信中的工作原理以及应用场景。
具体而言，我们将首先介绍51单片机的背景和特点，然后详细讲解CH340芯片的功能特点及其在串口通信中的重要作用。
随后，我们将深入探讨串口协议、波特率设置原理以及常见传输错误的调试方法等基础知识。
最后，我们将针对CH340芯片在串口通信中的应用进行解析，并详细介绍CH340和51单片机之间的串口连接方式以及数据传输过程。
1.2 文章结构本文共分为六个部分。
首先是引言部分，概述文章要点和结构；其次是51单片机简介部分，包括定义与背景、特点与应用以及开发环境与工具；接下来是CH340芯片概述部分，介绍芯片的基本信息、功能特点、工作原理以及应用场景与优势；然后是串口通信基础知识部分，包括串口协议简介、波特率与数据位设置原理以及常见传输错误及其调试方法；之后是CH340在串口通信中的应用及原理解析部分，详细介绍了CH340的串口通信模块、CH340和51单片机的串口连接方式以及数据传输过程的流程分析；最后是结论与展望部分，总结了主要论点和研究结果，并对未来研究方向和应用前景进行展望。
1.3 目的本文旨在深入探讨51单片机和CH340芯片在串口通信中的工作原理及其应用。
通过对51单片机与CH340芯片的介绍和分析，读者将能够全面了解它们的特点、功能以及在实际应用中的重要性。
同时，本文还将提供基础知识和实例，帮助读者理解串口协议、波特率设置原理以及常见传输错误调试方法等内容。
通过阅读本文，读者将能够更好地掌握串口通信技术，并在实践中灵活运用。
2. 51单片机简介2.1 定义与背景51单片机，又称为8051单片机，是一种广泛应用于嵌入式系统中的微控制器。
它以英特尔公司的经典型号8051为代表，具有低功耗、高性能和可靠性等特点。
由于其独特的设计结构和丰富的外设接口，使得51单片机成为众多嵌入式系统的首选。
C++中的SerialPort用法一、概述在C++编程中，SerialPort（串口）是一种常用的通信方式。
它可以用于连接各种外部设备，进行数据传输和通信。
本文将详细介绍在C++中如何使用SerialPort，并且通过实例演示其用法。
二、SerialPort的基本概念1. 串口是一种通过串行通信接口进行数据传输的设备，它通过一根线缆（串口线）进行数据传输。
2. 串口通信有多种标准，如RS-232、RS-485等，不同的标准有不同的电气特性和数据传输速率。
3. 在C++中，可以使用串口库来实现串口通信，常见的串口库有Boost.Asio、Qt SerialPort等。
三、使用Boost.Asio进行串口通信Boost.Asio是一个开源的C++库，用于实现异步I/O操作。
它提供了丰富的网络和串口通信功能，可以方便地进行串口通信开发。
1. 安装Boost库在使用Boost.Asio之前，首先需要安装Boost库。
可以从Boost全球信息站（网络协议sxxx）下载最新版本的Boost库，并按照全球信息站提供的安装说明进行安装。
2. 创建SerialPort对象在C++中使用Boost.Asio库进行串口通信，首先需要创建一个SerialPort对象，并指定串口名称、波特率等参数。
```c++#include <boost/asio.hpp>using namespace boost::asio;// 创建SerialPort对象io_service io;serial_port serial(io, "COM1"); // 指定串口名称serial.set_option(serial_port::baud_rate(9600)); // 设置波特率```3. 读写串口数据创建好SerialPort对象之后，即可通过它进行串口数据的读写操作。
```c++// 向串口写入数据std::string write_data = "Hello, SerialPort!";write(serial, buffer(write_data));// 从串口读取数据char read_data[100];size_t len = read(serial, buffer(read_data, 100));```4. 异步串口通信Boost.Asio库支持异步串口通信，可以通过回调函数处理串口数据的读写操作。

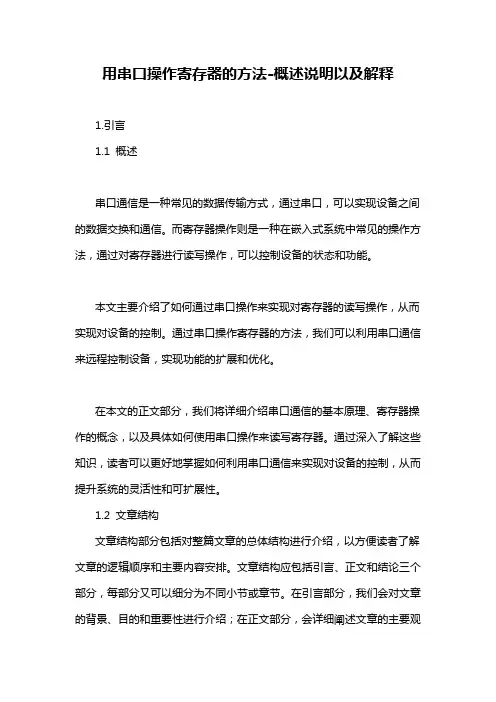

用串口操作寄存器的方法-概述说明以及解释1.引言1.1 概述串口通信是一种常见的数据传输方式，通过串口，可以实现设备之间的数据交换和通信。
而寄存器操作则是一种在嵌入式系统中常见的操作方法，通过对寄存器进行读写操作，可以控制设备的状态和功能。
本文主要介绍了如何通过串口操作来实现对寄存器的读写操作，从而实现对设备的控制。
通过串口操作寄存器的方法，我们可以利用串口通信来远程控制设备，实现功能的扩展和优化。
在本文的正文部分，我们将详细介绍串口通信的基本原理、寄存器操作的概念，以及具体如何使用串口操作来读写寄存器。
通过深入了解这些知识，读者可以更好地掌握如何利用串口通信来实现对设备的控制，从而提升系统的灵活性和可扩展性。
1.2 文章结构文章结构部分包括对整篇文章的总体结构进行介绍，以方便读者了解文章的逻辑顺序和主要内容安排。
文章结构应包括引言、正文和结论三个部分，每部分又可以细分为不同小节或章节。
在引言部分，我们会对文章的背景、目的和重要性进行介绍；在正文部分，会详细阐述文章的主要观点和论证过程；而在结论部分，会对文章的主要结论和意义进行总结和展望。
通过文章结构的清晰呈现，读者可以更好地理解文章的主旨和逻辑脉络，从而更容易获取文章的主要信息和观点。
1.3 目的本文的目的是介绍如何利用串口通信操作寄存器，以实现对设备或系统的控制和监测。
通过本文的学习，读者能够了解串口通信的基本原理和寄存器操作的概念，掌握用串口操作寄存器的方法。
同时，本文还将分析串口操作寄存器的优势和应用场景，帮助读者更好地理解和应用这一技术。
通过阅读本文，读者可以掌握一种新的操作方式，为设备控制和数据传输提供更多选择，并对未来的相关研究和应用进行展望。
2.正文2.1 串口通信的基本原理在现代的电子设备中，串口通信是一种非常常见的通信方式。
串口通信是通过串行传输数据的方式，在通信过程中，数据以位的形式依次传输。
串口通信可以在设备之间进行数据传输，如电脑与外部设备、传感器与控制器等。

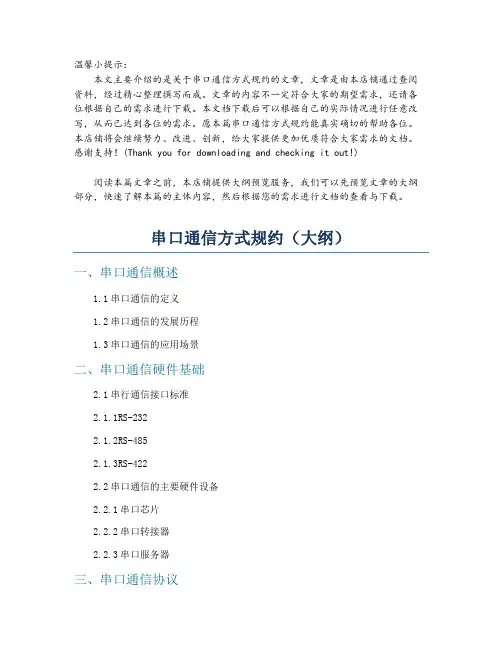

温馨小提示：本文主要介绍的是关于串口通信方式规约的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇串口通信方式规约能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
串口通信方式规约（大纲）一、串口通信概述1.1串口通信的定义1.2串口通信的发展历程1.3串口通信的应用场景二、串口通信硬件基础2.1串行通信接口标准2.1.1RS-2322.1.2RS-4852.1.3RS-4222.2串口通信的主要硬件设备2.2.1串口芯片2.2.2串口转接器2.2.3串口服务器三、串口通信协议3.1数据格式3.1.1起始位3.1.2数据位3.1.3停止位3.1.4校验位3.2波特率与数据传输速率3.3流控制3.3.1硬件流控制3.3.2软件流控制四、串口通信编程4.1串口通信API4.1.1Windows平台下的串口通信API4.1.2Linux平台下的串口通信API4.2串口通信编程实践4.2.1串口初始化4.2.2串口数据发送与接收4.2.3串口事件处理五、串口通信应用案例分析5.1工业控制领域5.2嵌入式系统5.3网络通信领域5.4其他应用案例六、串口通信故障排查与优化6.1常见故障类型6.1.1硬件故障6.1.2软件故障6.1.3系统配置故障6.2故障排查方法6.2.1硬件检查6.2.2软件调试6.2.3系统优化6.3串口通信稳定性优化策略七、串口通信的未来发展趋势7.1新型串口通信技术7.2串口通信在物联网中的应用7.3串口通信与其他通信技术的融合一、串口通信概述1.1 串口通信的定义串口通信，又称串行通信，是一种计算机与外部设备或计算机之间的数据传输方式。

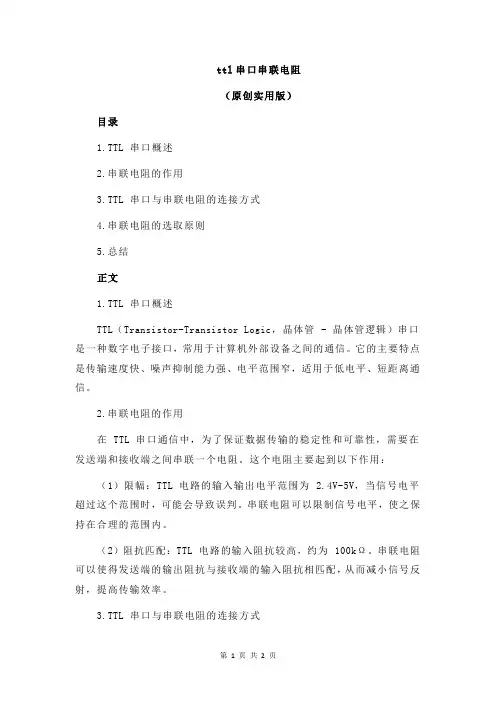

ttl串口串联电阻（原创实用版）目录1.TTL 串口概述2.串联电阻的作用3.TTL 串口与串联电阻的连接方式4.串联电阻的选取原则5.总结正文1.TTL 串口概述TTL（Transistor-Transistor Logic，晶体管 - 晶体管逻辑）串口是一种数字电子接口，常用于计算机外部设备之间的通信。
它的主要特点是传输速度快、噪声抑制能力强、电平范围窄，适用于低电平、短距离通信。
2.串联电阻的作用在 TTL 串口通信中，为了保证数据传输的稳定性和可靠性，需要在发送端和接收端之间串联一个电阻。
这个电阻主要起到以下作用：（1）限幅：TTL 电路的输入输出电平范围为 2.4V-5V，当信号电平超过这个范围时，可能会导致误判。
串联电阻可以限制信号电平，使之保持在合理的范围内。
（2）阻抗匹配：TTL 电路的输入阻抗较高，约为 100kΩ。
串联电阻可以使得发送端的输出阻抗与接收端的输入阻抗相匹配，从而减小信号反射，提高传输效率。
3.TTL 串口与串联电阻的连接方式在 TTL 串口通信中，发送端和接收端都需要串联一个电阻。
通常情况下，这两个电阻的阻值是相等的，它们分别连接在发送端和接收端的数据线之间。
4.串联电阻的选取原则在选择串联电阻时，需要考虑以下因素：（1）电阻的阻值：阻值应根据通信距离、传输速率和 TTL 电路的输入阻抗来选取。
一般来说，阻值越大，传输距离越远；阻值越小，传输速率越快。
（2）电阻的功率：根据通信电流和电阻的阻值，可以计算出电阻的功率。
为了保证电阻的稳定性和可靠性，应选择功率适当的电阻。
（3）电阻的材质和封装：根据实际应用环境和要求，选择合适的电阻材质和封装形式。
5.总结在 TTL 串口通信中，串联电阻起到了限幅、阻抗匹配等重要作用。

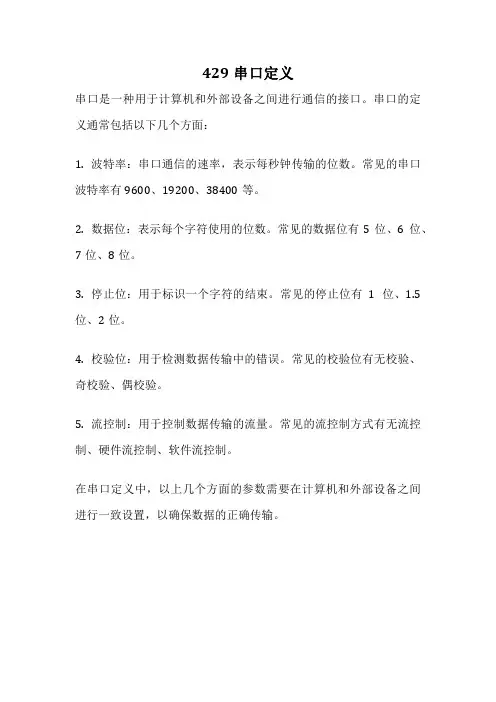

429串口定义
串口是一种用于计算机和外部设备之间进行通信的接口。
串口的定义通常包括以下几个方面：
1. 波特率：串口通信的速率，表示每秒钟传输的位数。
常见的串口波特率有9600、19200、38400等。
2. 数据位：表示每个字符使用的位数。
常见的数据位有5位、6位、7位、8位。
3. 停止位：用于标识一个字符的结束。
常见的停止位有1位、1.5位、2位。
4. 校验位：用于检测数据传输中的错误。
常见的校验位有无校验、奇校验、偶校验。
5. 流控制：用于控制数据传输的流量。
常见的流控制方式有无流控制、硬件流控制、软件流控制。
在串口定义中，以上几个方面的参数需要在计算机和外部设备之间进行一致设置，以确保数据的正确传输。
串口概述常见数据通信方式:并行通信，串行通信UART的主要操作：>数据发送及接受>产生中断>产生波特率>Loopback模式>红外模式>自动流控模式串口参数的配置主要包括:波特率、数据位、停止位、流控协议。
linux中的串口设备文件放于/de/目录下，串口一，串口二分别为"/dev/ttyS0","/dev/ttyS1".在linux下操作串口与操作文件相同..串口详细配置包括：波特率、数据位、校验位、停止位等。
串口设置由下面的结构体实现：struct termios{tcflag_t c_iflag; //input flagstcflag_t c_oflag; //output flagstcflag_t c_cflag; //control flagstcflag_t c_lflag; //local flagscc_t c_cc[NCCS]; //control characters};该结构体中c_cflag最为重要，可设置波特率、数据位、校验位、停止位。
在设置波特率时需要在数字前加上'B'，如B9600，B15200.使用其需通过“与”“或”操作方式：输入模式c_iflag成员控制端口接收端的字符输入处理：串口控制函数Tcgetattr 取属性(termios结构)Tcsetattr 设置属性(termios结构)cfgetispeed 得到输入速度Cfgetospeed 得到输出速度Cfsetispeed 设置输入速度Cfsetospeed 设置输出速度Tcdrain 等待所有输出都被传输tcflow 挂起传输或接收tcflush 刷清未决输入和/或输出Tcsendbreak 送BREAK字符tcgetpgrp 得到前台进程组IDtcsetpgrp 设置前台进程组ID.串口配置流程1>保存原先串口配置，用tcgetattr(fd,&oldtio)函数struct termios newtio,oldtio;tcgetattr(fd,&oldtio);2>激活选项有CLOCAL和CREAD，用于本地连接和接收使用newtio.c_cflag | = CLOCAL | CREAD;3>设置波特率，使用函数cfsetispeed、cfsetospeedcfsetispeed(&newtio,B115200);cfsetospeed(&newtio,B115200);4>设置数据位，需使用掩码设置newtio.c_cflag &= ~CSIZE;newtio.c_cflag |= CS8;5>设置奇偶校验位，使用c_cflag和c_iflag.设置奇校验:newtio.c_cflag |= PARENB;newtio.c_cflag |= PARODD;newtio.c_iflag |= (INPCK | ISTRIP);设置偶校验:newtio.c_iflag |= (INPCK｜ISTRIP);newtio.c_cflag |= PARENB;newtio.c_cflag |= ~PARODD;6>设置停止位，通过激活c_cflag中的CSTOPB实现。
若停止位为1，则清除CSTOPB，若停止位为2，则激活CSTOPB。
newtio.c_cflag &= ~CSTOPB;7>设置最少字符和等待时间，对于接收字符和等待时间没有特别的要求时，可设为0：newtio.c_cc[VTIME] = 0;newtio.c_cc[VMIN] = 0;8>处理要写入的引用对象tcflush函数刷清(抛弃)输入缓存(终端驱动程序已接收到，但用户程序尚未读)或输出缓存(用户程序已经写，但尚未发送).int tcflush(int filedes,int quene)quene数应当是下列三个常数之一:*TCIFLUSH 刷清输入队列*TCOFLUSH 刷清输出队列*TCIOFLUSH 刷清输入、输出队列例如：tcflush(fd,TCIFLUSH);9>激活配置。
在完成配置后，需要激活配置使其生效。
使用tcsetattr()函数：int tcsetattr(int filedes,int opt,const struct termios *termptr);opt使我们可以指定在什么时候新的终端属性才起作用，*TCSANOW:更改立即发生*TCSADRAIN:发送了所有输出后更改才发生。
若更改输出参数则应使用此选项*TCSAFLUSH:发送了所有输出后更改才发生。
更进一步，在更改发生时未读的所有输入数据都被删除(刷清).例如: tcsetattr(fd,TCSANOW,&newtio);.串口使用详解.打开串口fd = open("/dev/ttyS0",O_RDWR | O_NOCTTY | O_NDELAY);参数--O_NOCTTY:通知linux系统，这个程序不会成为这个端口的控制终端.O_NDELAY:通知linux系统不关心DCD信号线所处的状态(端口的另一端是否激活或者停止).然后恢复串口的状态为阻塞状态，用于等待串口数据的读入，用fcntl函数:fcntl(fd,F_SETFL,0); //F_SETFL：设置文件flag为0，即默认，即阻塞状态接着测试打开的文件描述符是否应用一个终端设备，以进一步确认串口是否正确打开.isatty(STDIN_FILENO);.读写串口串口的读写与普通文件一样，使用read，write函数read(fd,buff,8);write(fd,buff,8);Example: seri.c#include <stdio.h>#include <string.h>#include <sys/types.h>#include <errno.h>#include <sys/stat.h>#include <fcntl.h>#include <unistd.h>#include <termios.h>#include <stdlib.h>int set_opt(int fd,int nSpeed, int nBits, char nEvent, int nStop) {struct termios newtio,oldtio;if( tcgetattr( fd,&oldtio) != 0){perror("SetupSerial 1");return -1;}bzero( &newtio, sizeof( newtio ) );newtio.c_cflag |= CLOCAL | CREAD;newtio.c_cflag &= ~CSIZE;switch( nBits ){case7:newtio.c_cflag |= CS7;break;case8:newtio.c_cflag |= CS8;break;}switch( nEvent ){case'O': //奇校验newtio.c_cflag |= PARENB;newtio.c_cflag |= PARODD;newtio.c_iflag |= (INPCK | ISTRIP);break;case'E': //偶校验newtio.c_iflag |= (INPCK | ISTRIP);newtio.c_cflag |= PARENB;newtio.c_cflag &= ~PARODD;break;case'N': //无校验newtio.c_cflag &= ~PARENB;break;}switch( nSpeed ){case2400:cfsetispeed(&newtio, B2400);cfsetospeed(&newtio, B2400);break;case4800:cfsetispeed(&newtio, B4800);cfsetospeed(&newtio, B4800);break;case9600:cfsetispeed(&newtio, B9600);cfsetospeed(&newtio, B9600);break;case115200:cfsetispeed(&newtio, B115200);cfsetospeed(&newtio, B115200);break;default:cfsetispeed(&newtio, B9600);cfsetospeed(&newtio, B9600);break;}if( nStop == 1 ){newtio.c_cflag &= ~CSTOPB;}else if ( nStop == 2 ){newtio.c_cflag |= CSTOPB;}newtio.c_cc[VTIME] = 0;newtio.c_cc[VMIN] = 0;tcflush(fd,TCIFLUSH);if((tcsetattr(fd,TCSANOW,&newtio))!=0) {perror("com set error");return -1;}printf("set done!\n");return0;}int open_port(int fd,int comport){char *dev[]={"/dev/ttyS0","/dev/ttyS1","/dev/ttyS2"};long vdisable;if (comport==1){ fd = open( "/dev/ttyS0", O_RDWR|O_NOCTTY|O_NDELAY);if (-1 == fd){perror("Can't Open Serial Port");return(-1);}else{printf("open ttyS0 .....\n");}}else if(comport==2){ fd = open( "/dev/ttyS1", O_RDWR|O_NOCTTY|O_NDELAY);if (-1 == fd){perror("Can't Open Serial Port");return(-1);}else{printf("open ttyS1 .....\n");}}else if (comport==3){fd = open( "/dev/ttyS2", O_RDWR|O_NOCTTY|O_NDELAY);if (-1 == fd){perror("Can't Open Serial Port");return(-1);}else{printf("open ttyS2 .....\n");}}if(fcntl(fd, F_SETFL, 0)<0){printf("fcntl failed!\n");}else{printf("fcntl=%d\n",fcntl(fd, F_SETFL,0));}if(isatty(STDIN_FILENO)==0){printf("standard input is not a terminal device\n");}else{printf("isatty success!\n");}printf("fd-open=%d\n",fd);return fd;}int main(void){int fd;int nread,i;char buff[]="Hello\n";if((fd=open_port(fd,1))<0){perror("open_port error");return;}if((i=set_opt(fd,115200,8,'N',1))<0){perror("set_opt error");return;}printf("fd=%d\n",fd);nread=read(fd,buff,8);printf("nread=%d,%s\n",nread,buff);close(fd);return;}。
