轧辊知识汇总
为什么在生产中要测量轧辊的同轴度？
答：轧钢时轧辊的辊身工作圆轴心如果与支承圆（轧辊轴颈）轴心不同轴，将导致轧机运转不稳定。如轧制板带，轧制时就会产生厚薄不匀、波浪弯曲、凸凹边缘，不仅严重影响产品质量，还会减少轧机、轴承等机件的寿命。对加工后的轧辊，其工作圆轴心与轴承支承圆轴心是否能满足同轴度的要求，则必须通过测量来实现。
测量轧辊的同轴度常用测量方法有哪些？
答：目前常用测量方法有两种：
（1）、将被测轧辊支撑在加工机床上测量。
若是使用带有的测量系统的高精度磨床测量轧辊同轴度，其测量精度较高，但由于这种磨床价格昂贵，目前国内只有一少部分生产厂家具备这种条件。
现在大部分生产厂家的磨床不带测量系统，在这种磨床上测量轧辊同轴度，就需在机床溜板上安置量表，用量表在被测轧辊的多个截面的不同方向上按测量跳动的方法来测量，读出各截面的最大值与最小值之差，取其中的最大差值数据视同轧辊的同轴度误差。用这种方法测量，机床的自身跳动误差带入测量结果，其测量精度不高，且测量时必须在机床上进行，麻烦又浪费资源。
（2）、用便携式的专用轧辊同轴度测量仪测量。
由河南省商丘市计量测控研究所生产的"ZTC系列轧辊同轴度测量仪"就是一种专门用于测量轧辊同轴度的便携式测量仪器，仪器的结构形式与测量原理（见下图）。由于该仪器结构简单、操作方便、测量精度高、且不受现场有无机床的限制，现在已经有数十家板带生产厂（如本钢、唐钢、天钢、攀钢等）采用该方法测量轧辊的同轴度。
ZTC系列轧辊同轴度测量仪是如何使用的？
答：使用该仪器测量轧辊同轴度有两种测量方式：
（1）、静态测量：手持仪器绕静态的轧辊测量。
（2）、动态测量：在机床上轧辊慢速转动时，手持仪器测量。
其操作方法是：
（1）、将仪器放在被测轧辊正上方的适当位置，使测架体上的测量定位面与被测轧辊的辊身（或轧辊轴承安装位）接触。
（2）、旋松两横梁紧定螺，左、右移动横梁至适当位置，将两横梁紧定螺旋紧。
（3）、旋松左、右两测量杆紧定螺，调左、右两测量杆向下，使两测量杆测头一个与被测轧辊的辊身接触并受到一定的压缩（在百分表量程的中部位置），另一个与被测轧辊的轴承安装位置接触并受一定压缩（也调整到百分表量程的中部位置）推拉仪器绕轧辊小幅来回转动，使仪器定位板的定位面确实都与轧辊辊面接触，转动两百分表的表盘，使表盘"0"位刻线都与量表指针对正。
（4）、仪器绕轧辊相对回转一圈（静态或动态)，两量表读数（通常其中一表的读数还为"0"）的最大差值即为轧辊的同轴度误差。
（5）、为防止轧辊轴向尺寸变化影响测量结果，测量时可将仪器轴向定位（设计有轴向定位装置）。
为什么要测量板带钢轧辊的辊型
答：在板带钢生产过程中，保证和提高板带钢的质量是企业在日益激烈的市场竞争中立于不
败之地、维持生存、保持发展的重要条件。要生产出"尺寸精确板形好、表面光洁性能高"的板带钢产品。轧辊的辊型设计、控制与检测就至关重要。随着轧制技术的不断成熟与完善，在特定的工艺条件下，轧制某种材质的材料，轧辊应该具备什么样的辊型，才能保证轧制时辊缝均匀一致并生产出高质量的板带材，也日趋成为定数。目前设计的板带钢的辊型是在保证辊身每一横截面圆度好的前提下，沿辊身长度方向上的凸度、凹度、波度（如S型）、锥度等几何参数。经磨削后的轧辊，或轧制一定数量的板带材后的轧辊，还能否满足这些设计参数要求，就必须通过测量来检验。
测量板带钢轧辊的辊型常用测量器具有那些?
答：（1）、千分尺
（2）、鞍式辊型测量仪
（3）、轧辊多参数测量仪
（4）、高精度智能辊型测量
（5）、带有测量系统的高精度磨床
测量板带钢轧辊辊型的现状如何?
答：自五十年代起，板带钢轧辊辊型参数一直采用千分尺和马鞍仪测量。千分尺只能测量直径，主要有弓形架、固定测量砧和测微螺旋读数装置组成。马鞍仪只能测量轧辊辊身的轴向形状，主要有鞍式滑车、V型尺架、调整滑座等组成。由于这两种测量器具都是采用调整对径测量，都存在结构大、精度低、测量范围小、测量参数单一，要求操作者素质高和不能动态测量的不足，很难适应现阶段对轧辊辊型测量的要求。
近年来已有不少板带钢生产厂家使用了安装有辊型测量系统的轧辊数控磨床，这种设备加工和测量精度都很高（可达μm级，甚至更高），自身配置有计算机，具有测量过程半自动化、数据处理、显示辊形曲线、显示辊径尺寸、数据存储及打印等功能。但由于这种设备价格昂贵，进口一台高精度轧辊数控磨床需上千万元人民币，制约了实力不太雄厚的中小企业的购置使用。
几年前，由武钢热轧厂提出研究课题, 军械工程学院、商丘市计量测控研究所经过多年的努力，共同研制开发了"ZDC系列轧辊多参数测量仪"，它是一种能准确迅速测量板带钢轧辊（不适用于CVC轧辊）多种参数的新型仪器。该仪器为国家专利技术，已通过中国计量科学研究院"定型鉴定"和国家技术监督局"型式批准"并颁发了生产许可证。目前，也已有上百家板带钢的生产企业测量轧辊辊型使用了该仪器。经冷轧、热轧宽带厂（武钢、本钢、攀钢、鞍钢、太钢、天津薄板等）、窄带厂（承钢、凌钢、杭钢、天钢、成钢、唐钢等）、中厚板厂（舞钢、邯钢、济钢、南钢、上钢、太钢、重钢）等上百家钢厂使用，大家一致反映，该系列测量仪构思新颖、设计巧妙、原理简单、体小质轻，具有较好经济性。测量快准、实用方便，达到和超过同类任何仪器水平。使用它不仅可减轻劳动强度，提高了工作效率，而且更有利于保证辊型质量。是减少配辊事故，提高轧板质量的好助手，是测量轧辊的强有力工具。最近(2003年),河南省商丘市计量测控研究所与本钢热连轧厂联合研制开发了便携式高精度智能辊形测量仪,该仪器是一种测量板带钢生产中的柱体轧辊辊形（如S型、凸度、凹度、锥度等）的高精度智能测量仪器（适用于CVC轧辊）,已获得国家专利。该仪器由于采用特殊的结构形式，使其具有结构简单、体小质轻、操作方便、测量精度高；配有接口，便于和各种计算机相连，实现测量的智能化；且具有较好的经济性的特点。
2004年，本钢热连轧厂在具备了便携式高精度智能辊形测量仪的基础上，又提出了板带钢生产厂家共同关心而又一直没有解决的问题：轧辊自身温度（有时存在热凸度）对轧辊辊型测量的影响有多大？针对该问题河南省商丘市计量测控研究所，已研制出"带温度测量的便
携式高精度智能辊形测量仪"，取得了较好的效果。
便携式高精度智能辊形测量仪的结构形式如何？具有哪些特性？测量原理是什么？如何进行数据处理的？
答：结构形式：仪器共有六大部分组成(见下图)
1-鞍车测量架体2-专用电脑电器箱3-电源充电器
4-上位计算机5-专用打印机6-脉冲测长机构
仪器的性能特点：
（1）、上图中的鞍车测量架体、专用电脑电器箱、脉冲测长机构三部分构成测量体，使仪器具有便携机动性（见现场使用图片）；
（2）、带刻度滑动臂及四轮可滚动鞍车，使仪器测量范围可调和操作方便、测量稳定；（3）、滑动臂上轧辊的对径位置上前后安装了两组（4个）高精度电测量传感器，使仪器测量过程中具有"和差补偿"，测量精度更高（分辨率:0.001 mm、示值误差:0.003 mm）；（4）、仪器设计有测量长度脉冲编码器机构，使得轧辊轴向测量步距的高精度及测量点数的可选择；
（5）、配置有专用电脑电器箱，使得仪器具有操作"可人机对话"、"输入轧辊各种参数"、"建立数学模型"、"自动采取数据"、"数据处理"、"存储测量结果"、"显示和传输各种数据"的功能。配置上位计算机后，可实现"建立理论辊型曲线"、"存储大量轧辊数据"、"数据分析处理"和"打印实测、理论及误差曲线"等智能化功能。
测量原理：
数据处理方法如下图所示
①零点：仪器在右端各路独立调零，确认后自动测零点。
②测量值：测完零点后可以移动测量仪，每移动一个步距，自动进行一点测量。
③测量时A和B、C和D通过专用电脑电器箱内的"加法器"各合成一路。每个测量点一组两个数据。
测量值Vab=Vab′-Vab0，Vab′是未去除零点值的数据；
Vcd′=Vcd″-Vd0，Vcd″是未去除零点值的数据。
③数据处理值:每数据点一个数据，(K-n+1)个测量点,(K+1)个数据。
右开始段，Vi=Vab(i)，i=0，1，2,…，n-1
覆盖段，Vi=[Vab(i)+Vcd(i-n)]/2，i=n，n+1，n+2,…，k-n
左结束段，Vi=Vcd(i-n)，i=k-n+1，k-n+2,…，k
其中，Vcd是经过处理的数据。处理依据的是客观一致协调条件：在覆盖段右端点处有两个测量值:Vab(n)和Vcd′(0)，两者实际应该相等，但由于AB和CD两组传感器测零点时轴向位置不同，使得Vab(n)和Vcd′(0)未处理前不等。由于Vcd′(0)=0，说明Vab 和Vcd由于零点位置不同造成的基准差值为Vab(n),
所以有Vcd（i）= Vcd′(i)+Vab(n), i=n,n+1,n+2,…，k-n
便携式高精度智能辊形测量仪的上位计算机能做哪些工作？
答：上位计算机安装有商丘市计量测控研究所研制开发的，在WindowsXP系统下运行的"轧辊辊形测量处理系统"专用软件。
开机后显示"桌面"，在桌面上有"轧辊辊形测量处理系统"图标，双击该图标进入该系统，界面显示"欢迎使用GX-1型轧辊辊型测量与数据处理系统"及选择"菜单"，内容包括："数据传入"、"辊形数据查询"、"理论辊形曲线输入"、"导入数据"、"返回选择"、"退出"。
数据传入：选择"单辊数据传入"或"全数据传入"。传入内容包括"轧辊编号"、"施测序号"、"轧辊测长"、"测量步距"、"检验员"、"检验日期"等设置内容及"协调处理"后的数据。传入完毕后返回前页菜单。
辊形数据查询：进入该页面后应显示"以时间为顺序前在后、后在前"的一个列表，内容包括"轧辊编号"、"检验员"、"检验日期"，该三项内容又可列为选择项，选择某一项后，显示该项对话框，输入对应内容，显示该内容的列表。查找到列表中选项的内容，双击后调出该组测量数据进行数据处理，显示误差曲线及数据（最大值及点序、最小值及点序、最大误差），显示界面见图1（示意，还应包括设置内容）。
在此界面状态下设置有"打印"和"与理论辊形曲线比较"选择功能。"理论辊形曲线"要事先设置，可设置成多种，以不同的序号表示，以便选择。选择后经处理界面显示见图2。还可以根据需要进行"理论辊形曲线"与"实测辊形曲线"的比较处理，输出"比较误差"及"比较误差曲线"。
理论辊形曲线输入：设计为"人机对话"的'人工输入'和"计算机输入"的可选择方式。理论辊形曲线模型数据由用户提供或用户自己输入，建立多少条曲线不限。
对于“带温度测量的便携式高精度智能辊型测量仪”，增加了在测量轧辊辊型曲线的同时可测量轧辊表面的温度（0℃-350℃）数据，并能建立沿轧辊线方向的温度曲线，且将该曲线叠加在辊型曲线的坐标图内。
上位计算机除实现轧辊辊型测量与处理的功能外,还可以根据用户自己的需要进行各种数据处理和日常管理工作。
ZDC系列轧辊多参数测量仪的主要用途是什么？其结构特征如何？它的数学模型（测量原理）是如何建立的？
答：主要用途：
（1）轧辊磨床（或车床）上，动态（轧辊磨削过程中）和静态测量轧辊的辊型（凸度、凹度、锥度等）和直径。
（2）上、下轧辊的配辊操作。
（3）轧辊上轧机前的配辊检验（测量下轧辊不需吊去上轧辊）。
（4）测量轧辊在轧机内（停轧状态下）和轧制后的磨损量、表面伤痕、脱层深度。
（5）探索轧辊的磨损规律、测量轧辊的热凸度等。
仪器的结构特征
该系列测量仪（见图）的测架体为整体铸造铝镁合金弓型架，其大小根据被测件而定，能适应被测轧辊直径变化范围Φ18~Φ2000mm（通常每100mm范围设计成一种规格），左右两侧下端分别与左右两扶向定位板用螺丝固定连接，定位板与被测工件的接触处采用高速工具钢（W18Cr4V等）材料。测量杆安装在测架体上中部的圆孔内，根据被测件的大小可上下调整。其上端安装有测量表（也可安装电测量传感器，配置计算机，实现数据处理、显示辊型曲线、打印和数据存储功能），通过测量杆内部的导向传动杆与测量头相连。用测架体中部的旋扭固定测量杆的位置。测架件体中部侧边附加安装游标测量尺，可测量轧辊直径。
数学模型的建立
从上表可知，当切顶角2α=60°时，h=R，那么Δh=ΔR。
由上式可知，被测轧辊（圆柱体零件）直径D（D=2R）是切顶角2α及切顶点至被测件表面的垂直距离h的函数。通过测量切顶点到工件表面的变化量可达到测量辊径的目的。而当切顶角2α=60°时，Δh=ΔR，即量表指示的变化量等于被测圆半径的变化量。若沿轧辊辊身轴向测量，就可方便的测出轧辊辊型。同时，若仪器选用大量程量表或安装游标测量尺，再利用标准圆标定直径起始值后，就可以测量轧辊直径（D），D=标定值+2倍测量尺读数。
怎样使用轧辊多参数测量仪测量轧辊的各种参数？
答：(1）、测量前的准备
a、将测量仪从仪器箱中取出，擦拭测量杆及测量定板上的涂油。
b、将量表（百分表或千分表）安装在测量杆上的端的连接孔中，当量表测头与内传动杆接触时旋紧量表紧定螺，将量表固定。
c、"0"位调整
将仪器骑放在被测轧辊上（见下图），旋松测量杆旋钮上下调整测量杆，使测量头与被测轧辊相接触并受一定的压缩（最好在量表量程的中部）时旋紧测量杆旋钮。
手持仪器，绕轧辊圆周方向（或左、右方向）推拉仪器，使仪器测量定位板的定位面四点同时与轧辊接触时，转量表表盘使表盘"0"位与指针对正。
d、测量及读数方法：
将仪器放在所选测量截面上，使仪器测量定位面与轧辊同时接触时量表上读取数值。
如果第一测量截面处量表指示为"0"，第二次测量截面量表指针过"0"位，停留在顺时针方向，表示第二次测量位置的轧辊直径比第一次测量处的直径小。指针指不到"0"位时，表示比第一次测量截面处的直径大。因测量仪已设计为量表示值变化量等于被测轧辊直径变化量的二分之一，故有仪器沿辊身全长范围测量时，量表示值变化量即为轧辊辊形变化量。
（2）测量参数与测量点的选择
a、锥度测量
在轧辊的两端截面各测一次，两次读数之差2倍为两截面的直径差（测量锥度时仪器的测量头应放在轧辊的两端部位）。
b、凸凹度测量
测量两端截面后，再测量中间截面与之比较，即可知轧辊的凸、凹情况。
c、辊形曲线测量
在轧辊辊身方向多个截面测量，并将各截面对应测量的读数记下，绘制出的曲线即辊形曲线。（可推仪器沿辊身轴向滑动，也可测一截面，拿起仪器一次。）
d、椭圆度测量
将仪器被测轧辊上，轧辊转动（或仪器绕轧辊转动）一周量表指示的最大变化量即为椭圆度。
e、磨辊时的上下配辊操作
在磨好辊上使仪器对"0"位后，再磨需配的辊时，用该仪器进行反复测量，并调整磨削量，直至仪器仍指示为"0"位。（可实现上、下辊"0"对"0"）。
f、轧机上下配辊的检验。
测下轧辊不需吊去上轧辊，仪器可以从侧边测量。
g、轧辊的表面脱层深度测量
将仪器放置在被测轧辊上，测量头在不脱层与脱层两处测量，读数之差即为表面脱层深度。
h、直径测量
将仪器放在所选测量截面上，使仪器测量定位面与轧辊同时接触，推直径测量尺杆与被测轧辊的辊面接触时，在测量尺上读取数值（X）
被测轧辊直径（D）= 标定值+2倍测量尺读数（X）
如何用鞍式辊型测量仪（马鞍仪）测量轧辊辊型？
答：用马鞍仪测量轧辊辊型是一种比较传统的测量方法。测量时首先根据被测轧辊的大小选择测量范围合适的马鞍仪。然后对仪器进行调整：（参见下图）将仪器放置在被测轧辊的正上方，使鞍座上的四滚轮都与被测轧辊的辊面接触；调整定位重锤使其定位端部在被测轧辊的最大直径附近将其固定；安装调整百分表及其滑座，使百分表测头与被测轧辊的辊面接触，并使百分表测量杆受到一定压缩（量表指针在量程的中部附近）将其固定。仪器调整完毕后，推拉仪器沿轧辊轴向移动，由于测力定位重锤的作用，在仪器移动时保证了重锤杆的端部始终与被测辊面接触，当被测轧辊直径变化时，测量表即指示出变化量。
为保证仪器能测量到轧辊的两端，测量时一般应该在轧辊的中部两次调整"0"位，先测量轧辊的左（右）半部，再测量轧辊的右（左）半部。
通常的轧辊轴颈锥度的锥度值是多少？
答：1/5、1/5.647058、1/10、1/12、1/30等。
如何测量轧辊轴颈锥度？
答：用轧辊轴颈锥度测量规与千分尺配合测量。
因为轧辊轴颈锥度测量规是按被测轧辊的轴颈锥度（如1/10、1/30等）要求制作的标准锥度块，测量时标准锥度块在扶向架（河南省商丘市计量测控研究所生产的轧辊轴颈锥度测量规带磁力定位装置）及定位杆的共同作用下，保证其支撑面与被测轧辊的轴颈面确实接触，并使标准锥度块的中心面与轧辊的轴切平面重合。如果被测轧辊的轴颈锥度准确，则轧辊轴颈锥面的下素线与标准锥度块的上测量平面中心线就形成平行关系，通过千分尺测量其平行性，就可知道轧辊轴颈锥度是否正确。
对于轴颈锥度准确的轧辊，根据轴颈锥度测量规的已知参数，就可计算出轧辊轴颈测量截面的直径。测量计算方法如下：
为什么要检测轧辊的轴承箱参数？
答：轧辊的轴承箱是连接轧辊并将轧辊放置于轧机牌坊的中间部件，其尺寸精度和形位误差只有满足设计要求，才能保证轧机的机械装配关系正确，轧机才能正常运转，才能轧制出高质量的产品。因此，严格检验新生产的或使用中磨损的轧辊轴承箱的各参数是极其必要的。
怎样检验轧辊轴承箱（与轧机牌坊配合处）的外尺寸？
答：轧辊轴承箱与轧机牌坊配合通过安装在轧辊轴承箱体外面的衬板来调整配合间隙，轧机工作过程中其磨损程度是不均匀的，通常边部磨损严重而中间磨损很少。而用一般千分尺测量检查时，由于尺架中部大圆弧的干涉，只能测量轴承箱的边部尺寸，而中部尺寸测量不到，致使检测结果失真。河南省商丘市计量测控研究所生产的仿型外测量千分尺，由于它们形状和尺寸根据轧辊轴承箱制作，就可以较好的解决这个问题。测量方式见下图：
为什么要测量轧辊的轴向各长度尺寸（台阶长度）？
答：轧辊台阶的长度尺寸，是轧辊产品加工、验收的一个重要参数，特别是现代化轧制技术的不断提高，如CVC轧机就是靠上下工作辊（两个"S"形辊）的轴向相对移动（即窜辊）来实现轧辊辊型变化的。这类轧辊，它们的轴向各长度尺寸只有达到足够的精度，才能满足工艺要求。因此，必须通过一定的测量手段来测量这些尺寸，以判别它们的合格性。
测量轧辊的轴向各长度尺寸（台阶长度）常使用哪些测量器具？
答：对于精度要求不高的轧辊，可用钢板尺或综合量规（尺寸样板）测量。对于精度要求较高的轧辊，可用数控机床上的测量设备或河南省商丘市计量测控研究所生产的轧辊台阶长度测量尺测量。
如何使用轧辊台阶长度测量尺测量轧辊的轴向各长度尺寸？
答：本系列测量尺具有二维移动和磁力定位的功能。结构形式
操作方法
（1）擦净测量尺，特别是测量定位面及测量杆测头部位的涂油和赃物。
（2）选择轧辊上的测量起始端面，并根据轧辊台阶直径变化的大小调整高低调整尺（测量杆）的位置。
（3）测量：将测量尺的测量定位面轻轻与被测轧辊测量起始端面接触，借助于定位磁体使其有一定的吸合力，左手持测量主尺的左端，右手推拉测量尺框，使测量杆下端的左面（或右面）与被测轧辊的另一测量面接触时，读取测量尺上的游标读数（用右面测量时应加测量头宽度）。
注意：测量时高低调整尺杆要在被锁紧状态，各测量面都要擦试干净。经常在平板面上检查测量尺的零位（或起始位），不可随意调整和松动零部件。
跨辊身的大长度尺寸如何测量？
答：对于跨辊身的大长度尺寸测量可采用下图所示方法：用固定尺寸的连接体，左、右两端各连接一个二维测量尺，测量尺寸= 左测量尺读数+ 右测量尺读数+ 连接体尺寸。有些轧辊，跨辊身的大尺寸要求精度很高，（如宝钢的1420、1580轧机的轧辊，其中有一尺寸为3米负0.2毫米的公差，跨辊身且不在一个测量平面内。）用一般方法很难测量，就可以采取上述方法，用标准尺寸（标准长度杆或大量块组成）校对测量尺后"比较测量"

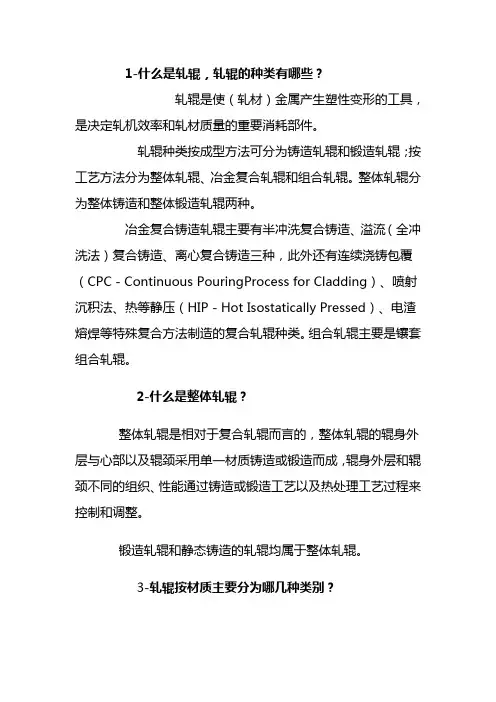

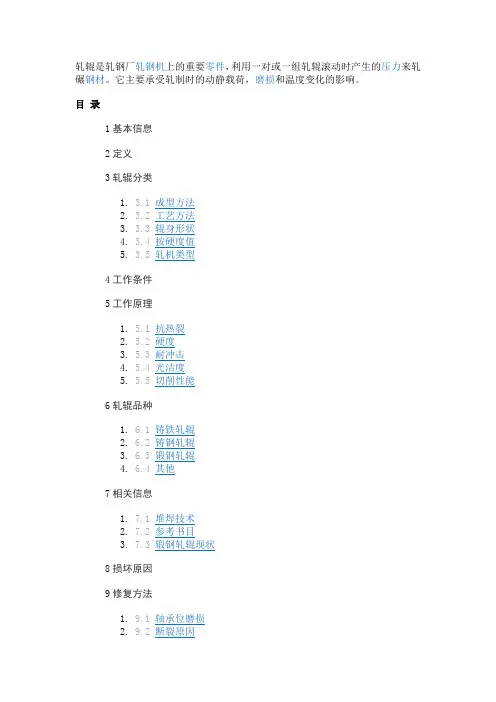

轧辊基础知识 1-什么是轧辊，轧辊的种类有哪些？ 轧辊是使（轧材）金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。轧辊种类按成型方法可分为铸造轧辊和锻造轧辊；按工艺方法分为整体轧辊、冶金复合轧辊和组合轧辊。整体轧辊分为整体铸造和整体锻造轧辊两种。 冶金复合铸造轧辊主要有半冲洗复合铸造、溢流（全冲洗法）复合铸造、离心复合铸造三种，此外还有连续浇铸包覆（CPC－Continuous PouringProcess for Cladding）、喷射沉积法、热等静压（HIP－Hot Isostatically Pressed）、电渣熔焊等特殊复合方法制造的复合轧辊种类。组合轧辊主要是镶套组合轧辊。 2-什么是整体轧辊？ 整体轧辊是相对于复合轧辊而言的，整体轧辊的辊身外层与心部以及辊颈采用单一材质铸造或锻造而成，辊身外层和辊颈不同的组织、性能通过铸造或锻造工艺以及热处理工艺过程来控制和调整。 锻造轧辊和静态铸造的轧辊均属于整体轧辊。 3-轧辊按材质主要分为哪几种类别？ 轧辊按制造材料主要划分为铸钢系列轧辊、铸铁系列轧辊和锻造系列轧辊三大类别。 4-什么是铸造轧辊，铸造轧辊主要有哪些种类？ 铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。铸造轧辊按材质又可分为铸钢轧辊和铸铁轧辊两类；按制造方法又可分为整体铸造轧辊和复合铸造轧辊两类。 5-哪些轧辊适合于整体铸造生产？ 初轧机、钢坯连轧机、大型型钢和轨梁轧机、热轧板带钢轧机破鳞和轧边机、型钢万能轧机的轧边机，还有小型型钢、线棒材轧机的粗轧机架等轧机使用的轧辊，大多采用整体铸造方法生产，这类轧辊使用层较厚，孔型较深。另外，热轧板带轧机的二辊粗轧辊也适合于整体铸造生产。 整体铸造轧辊的工艺方法相对简单，制造成本低。 6-什么是复合铸造轧辊？ 复合铸造轧辊指轧辊辊身外层与心部以及辊颈采用两种或两种以上材质复合铸造而成，辊身外层和辊颈分别通过不同材质的成分设计和热处理工艺获得要求的组织和性能。复合铸造方法有半冲洗复合铸造、离心复合与溢流复合三种，复合铸造轧辊需要特殊的工艺装备，工艺相对复杂，控制难度大，需要较高的制造成本。 7-复合铸造适合于哪些轧辊的生产？ 复合铸造适合于生产那些工作负荷大、轧材质量要求高的轧辊。这类轧辊辊身和辊颈性能要求相差悬殊，辊身表面硬度要求高，辊颈又要求较高的强度和韧性。例如热带连轧机的工作辊、支撑辊；中厚板、宽厚板轧机的工作辊；平整轧机的工作辊和支撑辊；型钢万能轧机的辊环；小型型钢、棒线材轧机的精轧辊及无缝钢管轧机连轧管轧辊和张减径辊环等。 近几年离心复合高铬铸铁小立辊在国内外热带连轧机上得到越来越多的采用，表现出优良的耐
轧制过程：靠装转的乳复与轧件之间摩擦力的作用将轧件拖进辊缝，软件受压缩产生型性变形的过程，通过轧制使轧件具有定的形状、尺寸和机械性能(强度、塑性、硬度、冲击韧性、疲劳强度)。 轧制的目的：1、成形 2、得到所需的性能 三个变形工序：穿孔、轧管、定减径 浮动芯棒:芯棒随轧件运行;限动芯棒:芯棒自己以规定的速度运行。 精轧：1）均整消除荒管的内外表面缺陷和椭圆度、壁厚均匀化。用带芯棒斜轧方法完成。均整后管材直径扩大3-9%，长度缩短1-6%；2)定减径：均整后的管材虽然壁厚达到了成品要求，但外圆在椭圆度方面还难以达到要求，因此，用无芯棒连轧方法对其外圆进行加工一定径。热轧生产无缝管时，管内总是有某种形式的芯棒，因此不可能用热轧方式生产小直径的无缝钢管，一般是用拉拔和热轧减径这两种方法来生产小尺寸的无缝钢管。虽然拉拔方式可以生产优质管，但是成本较高。要生产直径小的热轧管，需要用减径机减径。 管坯准备：原料有轧制管坯(圆坯)，连铸管坯，圆锭(1)首先要清理表面缺陷(2)切断，主要冷锯锯断和火焰切割。 定心：在管坯端面中心打孔，防止穿偏， 产生壁厚不均。冷定心:生产效率低，金属消耗大，准确性好，用于合金，高合金管。热定心:生产效率高准确性差，利用气动，冲头，打眼。 加热：加热温度应保证穿孔时以塑性最好的温度。 轧管：主要目的是对穿孔后的毛管继续加工，加大延伸，进-步减小截面(主要是压缩管壁)获得较大的轴向延伸，均匀壁厚和外形，使毛管在尺寸精度、表面质量和组织性能上获得改善。 定(减)径：荒管需要在张力减径机组(即精轧机)上进一步成型以达到成品管的要求。 焊接钢管按工艺分：直缝电阻焊、螺旋埋弧焊、直缝埋弧焊 咬入角α、压下量?h 、轧辊直径：R h ?=α 变形区长度L=h ?R 变形区长度：轧件与轧辊接触弧的水平投影长度，称为变形区长度 轧穿孔过程的咬入条件:斜轧穿孔过程，由于有顶头存在，有两次咬入。一次咬入:轧件与辊接触而产生的摩擦力将轧件拉入变形区(此时轧件是做螺旋运动)。二次咬入:轧件与顶头接触时，轧辊与轧件间的剩余摩擦克服顶头的阻力，将金属继续拉入变形区。 压下量?h=()αCOS -12R 变形区任意断面高度()x x h 1h +-=X COS D α 改善咬入角：咬入条件：αμtan b ＞；αβ＞（1）降低α1）增加轧辊直径D2）减小压下量（2）增大摩擦角：增大β，也即增大摩擦系数μ。1)改变轧件或轧辊的表面状态：如在粗轧机轧辊上刻痕、焊痕、滚花、打砂等2)合理使用润滑剂3）在现场不能自然咬入的情况下，撒一把沙子或冷氧化铁皮可改善咬入。（3）合理调节轧制速度(4)适当考虑轧制温度的影响 为什么强迫咬入后可以稳定轧制：咬入条件：αμtan b ＞，稳定轧制条件：2tan b αμ＞，可 以看出稳定轧制条件更加宽松，所以... 中性面：金属流速=轧辊表面圆周速度水平分量的地方 后滑区：轧辊入口到中性面之间的区间 前滑区：中性面到轧辊出口之间的区间 中性面特点：（1）轧辊圆周速度等于轧件运动速度（2）前后滑区定义+它是前后滑区分界面（3）前后滑区内，作用在轧件表面上的摩擦力都只想中性面 前滑值：%100v v -v h h ?=S 后滑值：%100vcos v -vcos ?=α αH H S ，h v 为轧辊出口截面轧件的速度，v 为轧辊圆周速度，αvcos 为轧辊在该处圆周速度分量

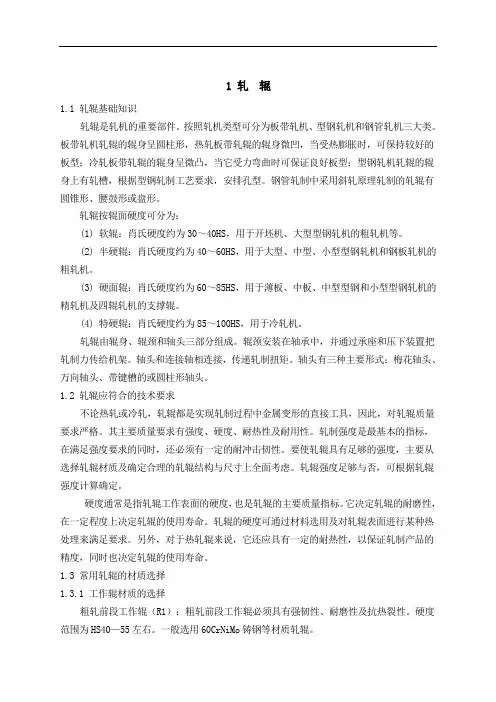

轧辊材料及热处理工艺 轧辊的寿命主要取决于轧辊的内在性能和工作受力，内在性能包括强度和硬度等方面。要使轧辊具有足够的强度，主要从轧辊材料方面来考虑；硬度通常是指轧辊工作表面的硬度，它决定轧辊的耐磨性，在一定程度上也决定轧辊的使用寿命，通过合理的材料选用和热处理方式可以满足轧辊的硬度要求。概述了传统的轧辊选材及其热处理工艺，同时，对轧辊材料及其热处理工艺的发展进行了展望。 传统冷轧辊材料及其热处理方式 冷轧辊在工作过程中要承受很大的轧制压力，加上轧件的焊缝、夹杂、边裂等问题，容易导致瞬间高温，使工作辊受到强烈热冲击造成裂纹、粘辊甚至剥落而报废。因此，冷轧辊要有抵抗因弯曲、扭转、剪切应力引起的开裂和剥落的能力，同时也要有高的耐磨性、接触疲劳强度、断裂韧性和热冲击强度等。 国内外冷轧工作辊一般使用的材质有ＧＣｒ15、9Ｃｒ2、9Ｃｒ、9ＣｒＶ、9Ｃｒ2Ｗ、9Ｃｒ2Ｍｏ、60ＣｒＭｏＶ、80ＣｒＮｉ3Ｗ、8ＣｒＭｏＶ、86ＣｒＭｏＶ7、Ｍｏ3Ａ等。 20世纪50～60年代，这一时期的轧件多为碳素结构钢，强度和
硬度不高，所以轧辊一般采用1.5%～2%Ｃｒ锻钢。此类钢的最终热处理通常采用淬火加低温回火，常见的淬火方式有感应表面淬火和整体加热淬火。其主要任务是考虑如何提高轧辊的耐磨性能、抗剥落性能，并提高淬硬层深度，尽量保证轧辊表面组织均匀，改善轧辊表层金属组织的稳定性。 从20世纪70年代开始，随着轧件合金化程度的提高，高强度低合金结构钢(ＨＳＬＡ)的广泛应用，轧件的强度和硬度也随之增加，对轧辊材料的强度和硬度也提出了更高的要求，国际上普遍开始采用铬含量约2%的Ｃｒ-Ｍｏ型或Ｃｒ-Ｍｏ-Ｖ型钢工作辊，如我国一直使用的9Ｃｒ2Ｍｏ、9Ｃｒ2ＭｏＶ和86ＣｒＭｏＶ7、俄罗斯的9Ｘ2ＭΦ、西德的86Ｃｒ2ＭｏＶ7、日本的ＭＣ2等。这类材质的合金化程度较低，在经过最终热处理后，其淬硬层深度一般为12～15ｍｍ(半径)，仅能满足一般要求，而且使用中剥落和裂纹倾向严重，轧制寿命低。 通过改进热处理方式，即进行重淬1～2次，提高了该类轧辊的淬硬层，但每次重淬不仅需要一定的热处理费用，而且会使轧辊直径都要损失5ｍｍ左右，同时轧辊在经过多次热处理后容易变形，难以满足高精度轧辊的形位公差要求。因此，研制深淬硬层冷轧辊不仅可以大幅度地降低冷轧辊的消耗，减少轧辊在使用过程中的重新淬火次数，延长轧辊寿命，具有重大的经济效益。
101合金冷硬铸铁轧辊 合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。 此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。 102 合金无界冷硬铸铁轧辊 合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。表面的微细石墨孔隙还能改善轧辊的咬入能力。
103合金球铁轧辊 合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。 化学成分(%)
SGAC型钢连轧机中轧、精轧机架，无缝钢管轧机轧辊及辊环，棒、线材， 螺纹钢轧机中轧、预精轧、精轧机架轧辊及辊环 承制范围 类别辊身直径（mm）辊身长度（mm） 轧辊适用于各种规格轧辊的制造 辊环Φ190-1500900(max.) 104 高镍铬无界冷硬铸铁轧辊 高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。 外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。使用中充分水冷是必要的。 化学成分(%) 代号C Si Mn Cr Ni Mo HNiCr-1 代号硬度 HS 抗拉强度 MPa 抗弯强度 HS 冲击韧性 ×104J/m2 弹性模量 kMPa HNiCr-170-85350-450450-6503-7150-190 HNiCr-260-75350-450450-6502-6150-190灰芯35-50﹥1903503-7110-150球芯35-50﹥3505504-7160-190硬度分布曲线示例： 距表面距离（m m） 用途： 热带连轧精轧后段工作辊 宽、中厚板轧机粗轧、精轧机架工作辊 热带（板）四辊平整机工作辊、支撑辊，横切平整辊 炉卷轧机工作辊高速线材轧机预精轧辊环有色金属板材轧机工作辊
Q195 、Q215 ，用于铆钉、开口销等及冲压零件和焊接构件。 Q235 、Q255 ，用于螺栓、螺母、拉杆、连杆及建筑、桥梁结 构件。 Q275 ，用于强度较高转轴、心轴、齿轮等。 Q345 ，用于船舶、桥梁、车辆、大型钢结构。 08 钢，含碳量低，塑性好，主要用于制造冷冲压零件。 10、20 钢，常用于制造冲压件和焊接件。也常用于制造渗碳件。 35、40、45、50 钢属中碳钢，经热处理后可获得良好的综合力学性能，主要用制造齿轮、套筒、轴类零件等。这几种钢在机械制造中应用非常广泛。 T7、T8 钢，用于制造具有较高韧性的工具，如冲头、凿子等。 T9、T10、T11 钢，用作要求中等韧性、高硬度的刃具，如钻头、 丝锥、锯条等。 T12、T13 钢，用于要求更高硬度、高耐磨性的锉刀、拉丝模具 等。 （二）合金钢 合金钢的分类方法有多种，常见的有以下两种。 （1）按用途分类? 分为三类：
合金结构钢，用于制造各种性能要求更高的机械零件和工程构 件； 合金结构钢，用于制造各种性能要求更高的刃具、量具和模具； 特殊性能钢，具有特殊物理和化学性能的钢，如不锈钢、耐热钢、 耐磨钢等。 （2）铵合金元素总含量多少分类? 分为三类： 低合金钢，合金元素总含量小于5%； 中合金钢，合金元素总含量为5%- 10%; 高合金钢，合金元素总含量大于10%。 2．合金钢牌号的表示方法 合金钢是按钢材的含碳量以及所含合金元素的种类和数量编号 的。 ①钢号首部是表示含碳量以及所含合金结构钢与碳素结构钢相同，以万分之一的碳作为单位，如首部数字为45，则表示平均含碳量为%；合金工具钢以千分之一的碳作为单位，如首部数字为 5，则表示平均含碳量为%。 ②在表示含碳量的数字后面，用元素的化学符号表示出所含的 合金元素。合金元素的含量以百分之几表示，当平均含量小于%时，只标明元素符号，不标含量。如25Mn2V表示平均含碳量为%含

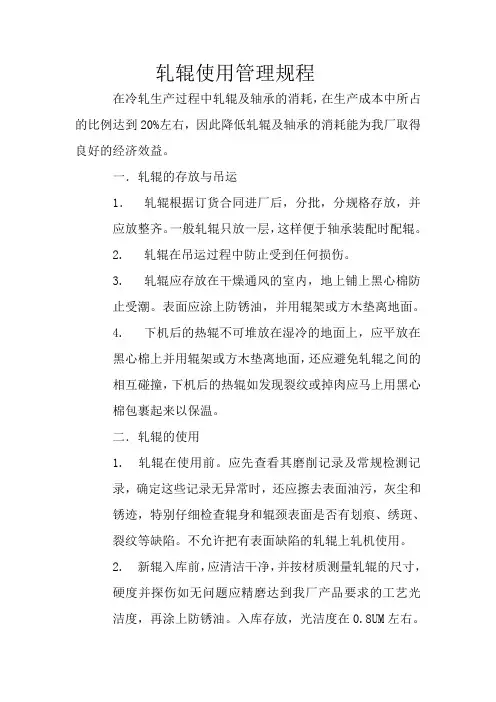

轧辊使用管理规程 在冷轧生产过程中轧辊及轴承的消耗，在生产成本中所占的比例达到20%左右，因此降低轧辊及轴承的消耗能为我厂取得良好的经济效益。 一．轧辊的存放与吊运 1．轧辊根据订货合同进厂后，分批，分规格存放，并 应放整齐。一般轧辊只放一层，这样便于轴承装配时配辊。 2. 轧辊在吊运过程中防止受到任何损伤。 3. 轧辊应存放在干燥通风的室内，地上铺上黑心棉防 止受潮。表面应涂上防锈油，并用辊架或方木垫离地面。 4. 下机后的热辊不可堆放在湿冷的地面上，应平放在 黑心棉上并用辊架或方木垫离地面，还应避免轧辊之间的 相互碰撞，下机后的热辊如发现裂纹或掉肉应马上用黑心 棉包裹起来以保温。 二．轧辊的使用 1. 轧辊在使用前。应先查看其磨削记录及常规检测记 录，确定这些记录无异常时，还应擦去表面油污，灰尘和 锈迹，特别仔细检查辊身和辊颈表面是否有划痕、绣斑、 裂纹等缺陷。不允许把有表面缺陷的轧辊上轧机使用。 2. 新辊入库前，应清洁干净，并按材质测量轧辊的尺寸， 硬度并探伤如无问题应精磨达到我厂产品要求的工艺光 洁度，再涂上防锈油。入库存放，光洁度在0.8UM左右。
3. 严格按照配对辊进行装配，工作辊直径差小于3MM，直径大的做下辊。中间辊配对直径小于6MM，直径较大的做上辊。支撑辊配对直径差小于20MM，直径大的做下辊。如因其他原因找不到另一根配对辊时，将另一根闲置，待有配对辊时再进行装配。 4 轧辊为杜绝上下机间隔的时间过短产生疲劳破坏和温度较高磨削产生烧伤和裂纹，下机后不可立即进行磨削。待辊子全部冷却后再进行磨削，要做到磨削上机周转有序。工作辊，中间辊下机后24小时后才可磨削，支撑辊48小时候才可磨削。 5 工作辊上机工作一段时间一般规定为八个小时。磨削时如果正常换辊，每次最小修磨量能保证把疲劳层消除，此层深度一般为0.15-0.20MM。如非正常换辊（裂纹、掉肉等）磨去这些缺陷后再磨去0.1-0.15MM才可以。 6 中间辊上机时间一般规定为36小时更换一次。在中间辊磨削时，每次最小修磨量为0.20-0.30MM。如非正常换辊，磨去缺陷后再磨去0.15-0.20MM 7 支撑辊上机时间一般规定为20天一个月更换一次，在进行修磨时应能保证去掉疲劳层，每次最小修磨量为0.80-1.20MM，以防止剥落。 8 下机后检查轧辊的辊面情况，划伤、打滑‘嘞痕、剥落粘辊并确定处理方法。
按用途分类 <1> 开坯机：将钢锭轧成钢坯（方坯、板坯、圆管） <2>型钢轧机：将方坯轧成型材 <3>热轧板带轧机：将板坯轧制,各种厚度的板材 <4> 冷轧板带轧机：将热轧板轧成冷轧板 <5>钢管轧机：将圆管坯轧制成无缝钢管 <6>特种轧机：特殊用途的轧机 按结构分类 <1> 二辊式可逆：初轧机、轨梁轧机、中厚板. 不可逆：型钢连轧机 <2> 三辊式：走上下两条轧制线 <3> 三辊劳特式：中辊浮动 <4> 四辊式：由两个工作辊和两个支承辊构成 <5> 多辊式：由两个工作辊和多个支承辊构成，主要用于冷轧板带钢 <6> 行星式： <7> 立辊式： <8> 万能式：立辊＋平辊 <9> H型钢轧机 <10>斜辊式 按布置分类 （1）单机座式 优点：轧机少，易操作 缺点：成本相对较高（一个电机、一个减速机、一个齿轮机座带一个轧机） （2）横列式 主要用于型钢轧机，一个电机带多个轧机 优点：（1）设备成本低；（2）可采用大规格原料，降低轧材成本；（3）头尾温差小，轧材尺寸教精确。 缺点：（1）后架轧辊的速度不能与增长的轧件长度相匹配；（2）轧件要横移，需设移钢机。 （3）纵列式 一个电机分别带一个轧机，每架轧机轧完后进入下一架轧机。 优点：（1）产量高；（2）轧辊速度与轧件长度相匹配 缺点：（1）厂房细长；（2）机械投资大 （4）连续式 一个电机分别带一个轧机，轧件同时进入每架轧机，常用于冷轧。 优点：（1）产量高；（2）厂房长度小 缺点：要求严格的妙流量相等 （5）半连续式 （4）3/4连续式 1.轧钢机的命名 （1）型钢轧机（初轧机）：以型钢轧机轧辊的名义直径（公称直径）来命名，或以人字齿轮机座的节圆直径（人字齿轮的中心距）命名；如φ650型钢轧机。 （2）板带轧机：以轧辊辊身长度来命名；如1780热轧带钢轧机。 （3）钢管轧机：以所能生产钢管的最大外径来命名；如φ140自动轧管机组。 2.轧钢机的构成（主机列） （1）主电机（从轧制的运转状态还可分为不变速、变速可逆和变速不可逆等种类。） （2）减速机 （3）飞轮：（横列式轧机上专用，因间隙时间较长）均衡主电机负荷，间隙时间储存能量，工作时间放出能量。（连轧机、可逆轧机不用飞轮）
forming1950专注锻造、冲压、钣金成形行业，汇聚作者与读者、用户与装配商、行业与市场最新动态，通过行业市场类、技术交互类、技术文章类题材为锻压行业打造一流的交流学习、技术传播、信息服务平台。锻造工艺(Forging Process)是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法，锻压（锻造与冲压）的两大组成部分之一。 变形温度 钢的开始再结晶温度约为727℃，但普遍采用800℃作为划分线，高于800℃的是热锻；在300～800℃之间称为温锻或半热锻。 坯料 根据坯料的移动方式，锻造可分为自由锻、镦粗、挤压、模锻、闭式模锻、闭式镦锻。 1、自由锻。利用冲击力或压力使金属在上下两个抵铁（砧块）间产生变形以获得所需锻件，主要有手工锻造和机械锻造两种。 2、模锻。模锻又分为开式模锻和闭式模锻．金属坯料在具有一定形状的锻模膛内受压变形而获得锻件，又可分为冷镦、辊锻、径向锻造和挤压等等。 3、闭式模锻和闭式镦锻由于没有飞边，材料的利用率就高。用一道工序或几道工序就可能完成复杂锻件的精加工。由于没有飞边，锻件的受力面积就减少，所需要的荷载也减少。但是，应注意不能使坯料完全受到限制，为此要严格控制坯料的体积，控制锻模的相对位置和对锻件进行测量，努力减少锻模的磨损。 锻模 根据锻模的运动方式，锻造又可分为摆辗、摆旋锻、辊锻、楔横轧、辗环和斜轧等方式。摆辗、摆旋锻和辗环也可用精锻加工。为了提高材料的利用率，辊锻和横轧可用作细长材料的前道工序加工。与自由锻一样的旋转锻造也是局部成形的，它的优点是与锻件尺寸相比，锻造力较小情况下也可实现形成。包括自由锻在内的这种锻造方式，加工时材料从模具面附近向自由表面扩展，因此，很难保证精度，所以，将锻模的运动方向和旋锻工序用计算机控制，就可用较低的锻造力获得形状复杂、精度高的产品,例如生产品种多、尺寸大的汽轮机叶片等锻件。锻造设备的模具运动与自由度是不一致的，根据下死点变形限制特点，锻造设备可分为下述四种形式： 1、限制锻造力形式：油压直接驱动滑块的油压机。 2、准冲程限制方式：油压驱动曲柄连杆机构的油压机。 3、冲程限制方式：曲柄、连杆和楔机构驱动滑块的机械式压力机。 4、能量限制方式：利用螺旋机构的螺旋和磨擦压力机。 重型航空模锻液压机进行热试为了获得高的精度应注意防止下死点处过载，控制速度和模具位置。因为这些都会对锻件公差、形状精度和锻模寿命有影响。另外，为了保持精度，还应注意调整滑块导轨间隙、保证刚度，调整下死点和利用补助传动装置等措施。 滑块 还有滑块垂直和水平运动(用于细长件的锻造、润滑冷却和高速生产的零件锻造)方式之分，利用补偿装置可
轧钢基础知识 最小阻力定律内容 1、物体在变形过程中，其质点有向各个方向移动的可能时，则物体内的各质点将沿着阻力最小的方向移动。 2、金属塑性变形时，若接触摩擦较大，其质点近似沿最法线方向流动，也叫最短法线定律。 3、金属塑性变形时，各部分质点均向耗功最小的方向流动，也叫最小功原理。 辊径对轧制带钢长度的影响 在压下量相同的条件下，对于不同辊径的轧制，其变形区接触弧长度是不相同的，小辊径的接触弧较大辊径小，因此，在延伸方向上产生的摩擦阻力较小，根据最小阻力定律可知，金属质点向延伸方向流动的多，向宽度方向流动的少，故用小辊径轧出的轧件长度较长，而宽度较小。 为什么在轧制生产中，延伸总是大于宽展？ 首先，在轧制时，变形区长度一般总是小于轧件的宽度，根据最小阻力定律得，金属质点沿纵向流动的比沿横向流动的多，使延伸量大于宽展量； 其次，由于轧辊为圆柱体，沿轧制方向是圆弧的，而横向为直线型的平面，必然产生有利于延伸变形的水平分力，它使纵向摩擦阻力减少，即增大延伸，所以，即使变形区长度与轧件宽度相等时，延伸与宽展的量也并不相等，延伸总是大于宽展。 弹—塑性变形共存定律内容 物体在产生塑性变形之前必须先产生弹性变形，在塑性变形阶段也伴随着弹性变形的产生，总变形量为弹性变形和塑性变形之和。 由此：要求轧件具有最大程度的塑性变形，而轧辊则不允许有任何塑性变形。要求选择弹性极限高，弹性模数大的轧辊,选择变形抗力小，塑性好的轧件。 由于弹塑性共存，轧件的轧后高度总比预先设计的尺寸要大，轧件轧制后的真正高度h 应等于轧制前事先调整好的辊缝高度h0，轧制时轧辊的弹性变形?hn ，（轧机所有部件的弹性变形在辊缝上所增加的数值）和轧制后轧件的弹性变形?hM之和，即：即h= h0+?hn+?hM 轧件咬入条件： 1、摩擦角大于咬入角时才能自然咬入 2、咬入力和咬入阻力处于平衡状态 3、摩擦角小于咬入角，不能自然咬入 当轧件被轧辊咬入后开始逐渐填充辊缝，在此过程中，轧件前端与轧辊轴心连线间的夹角不断减小，表示轧辊对轧件的阻力与摩擦力的合力逐渐向轧制方向倾斜，有利于咬入。当轧件完全充满辊缝时，合力作用点的位置也固定下来，开始稳定轧制阶段。 由此：凡是能增大摩擦角、减小咬入角的措施都能帮助咬入，有以下几个措施可以改善咬入。 1)增加轧辊直径D 2)减小压下量
邢台机械轧辊集团 有限公司 技术中心 冷轧技术的发展与锻钢冷轧辊的制造技术进步及锻钢冷轧辊使用维护
邢台机械轧辊集团有限公司一.前言 二.冷轧工艺流程及冷轧板主要质量指标 三.冷轧机几种主要类型及板型控制技术 四.冷轧辊主要技术特性及生产工艺流程 五.冷轧辊在轧钢中的消耗及冷轧辊使用 性能评价 六.锻钢冷轧辊的发展趋势 七.锻钢冷轧辊使用维护与管理 目录
邢台机械轧辊集团有限公司 前言 一、前言 钢的冷轧是在19世纪中叶始于德国，当时只能生产低碳钢20－25mm 窄带，美国早在1920年第一次成功地轧制出宽带钢。1924年在美国的阿姆科钢铁公司巴特勒（Bulter ）建成世界上第一套三机架四辊串列式冷轧机，从上世纪50年代美国开始建造五机架串列式冷轧机。为轧制更薄的镀锡原,上世纪60年代初美国杨斯顿板管公司建成世界上第一套六机架冷连轧机。日本新日铁广畑厂的过程联合全连续生产线(FIPL),于1986年开工，广畑厂自FIPL 线投产后产量激增，工时利用率高达95％，收得率增至96.9%，能耗下降40％。该厂FIPL 在全世界首次将酸洗－冷轧－连续退火及精整过程实现全连续生产。 我国冷轧宽带钢的生产开始于1960年，首先建立了1700mm 单机架可逆式冷轧机，以后陆续投产了1200mm 单机架可逆式冷轧机，MKW 偏八辊轧机、1150mm 森吉米尔二十辊冷轧机。上世纪70年代投产了我国第一套1700mm 五机架冷轧机，1988年建成了2030mm 五机架连续冷轧机。冷连轧机发展至今已拥有全连续冷轧、快速换辊、液压压下、弯辊装臵和自动控制等新技术。高精度冷带及板形控制技术和计算机全过程控制技术得到广泛应用，轧制速度高达35－41.6m/s ，最大卷重达60t 。
合金冷硬铸铁轧辊 合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。 此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。 102 合金无界冷硬铸铁轧辊 合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。表面的微细石墨孔隙还能改善轧辊的咬入能力。
用途 103 合金球铁轧辊 合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。 化学成分(%) 物理性能
高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。 外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。使用中充分水冷是必要的。 化学成分(%) 硬度分布曲线示例： 距表面距离（m m ） 用途： 热带连轧精轧后段工作辊 宽、中厚板轧机粗轧、精轧机架工作辊 热带（板）四辊平整机工作辊、支撑辊，横切平整辊 炉卷轧机工作辊 高速线材轧机预精轧辊环 有色金属板材轧机工作辊
第二节影响轧制的主要因素 一、轧件的咬入 1、咬入条件 为了实现轧制过程，首先必须使轧件咬入轧辊，然后才能使金属充满轧辊的间隙，进行轧制。实践证明，金属的咬入和轧制过程的建立，并不是在任何情况下都能实现的，因此有必要研究轧辊咬入轧件的条件。 在轧件的咬入瞬间，每个轧辊将向轧件作用两个力。一个是垂直于轧辊和金属相接触的法线力（径向力）N，另一个是轧辊与轧件表面相切处的摩擦力T，力N和力T之垂直分力的方向相同，使金属产生压缩变形，而力N和力T的水平分力则方向相反，水平分力TX力求将轧件拖入轧辊之间，而水平分力NX则力求将轧件推出轧辊。显然，根据此二力的作用可以看出： ⑴如果NX ＞TX时，则轧辊不可能将轧件咬入，轧制过程不能实现。 ⑵如果NX＝TX时，则处于平衡状态，轧件仍然不可能被自然咬入。 ⑶如果NX ＜TX时，则轧辊可将轧件咬入。因此，如果不考虑咬入时的惯性力，要实现咬入，必须具有以下条件：TX＞NX 当轧件被咬入充满辊间后，轧件与轧辊的接触面积逐渐增大，轧辊对轧件的合压力作用点也逐渐向内移动，最大咬入角与摩擦角的关系也随之发生变化。 2、影响轧件咬入的因素 ⑴轧辊直径及压下量的影响：当板厚一定时，轧辊直径愈大，则咬入角愈小，愈易咬入。 ⑵轧件形状影响：由于轧件前端形状不同，对咬入难易有很大关系。当轧件前端大于后端时不利于咬入，当轧件前端小于后端，特别是两端呈尖形或船形者有利于咬入。因开始咬入瞬间，轧件与轧辊接触点的位置及接触面的大小不同，显然，接触点愈向内移和接触面积愈大，则愈有利于咬入。为了易于咬入，常将铸锭的前端（或后端）制成尖楔形，圆形或椭圆形。 ⑶轧辊表面状态对咬入的影响 轧辊表面愈粗糙（例如工作几个班之后的普通材料轧辊）摩擦系数大，有利于咬入。反之，轧辊表面光滑（如冷轧的抛光辊）轧件的咬入就困难。 ⑷轧制速度对咬入的影响 轧制速度提高，不利于轧件咬入，轧制速度降低，则有利于轧件的咬入。轧制速度影响咬入的原因，一方面是由于轧制速度的提高，降低了轧辊与轧件间的摩擦系数，使咬入困难，另一方面是由于轧制速度的提高产生了妨碍轧件咬入的惯性力。 在某些轧机上，为了保持轧制过程的高生产率，但又避免由于提高轧制速度给咬入带来的不良影响，通常采用可调节速度的轧制方式。在咬入时期，辊速降低一称为咬入速度，当轧件咬入后，提高辊速，进行正常轧制。 二、前滑 在轧制时，金属从轧辊抛出的速度比轧辊圆周的线速度大，这种现象称为前滑，前滑值可用下式表示：S=（V1-V）/V×100% S——前滑值 V——轧辊圆周线速度 V1——轧件离开轧辊的速度 冷轧时，根据加工率、张力、摩擦系数等条件的不同，前滑值一般在0—6%范围之内。 1、前滑值的确定 实验法中比较易行的是刻痕法，即在轧辊表面上刻痕，距离为L。，轧制后在轧件表面的压痕距离为L1，则可按以下公式示求出前滑值S= （L1－L。）/ L。×100% ，用此法测定前滑值时，不但准确而且简单，因此被广泛采用，但其缺点是只能测定表面的滑动，不能测出金属内部滑动， 2、影响前滑的主要因素 轧制过程中，影响前滑的因素很多，根据理论计算公式及许多实验证明，影响前滑的主要因素是：压下量，轧辊直径，摩擦系数，前、后张力，轧制速度及轧件宽度，至于轧制温度和金属种类则是以摩擦系数的形式来影响前滑的。这些主要因素对前滑的影响如下： 随着压下量、轧辊直径、摩擦系数和前张力的增加而使前滑值增加，反之随着后张力和轧制速度的增加而使前滑值的降低，前滑值也随着轧件宽度的变化而变化，但当轧件宽度达到一定限度后，再继续增加宽度时，前滑值则不发生变化。 三、宽展
轧辊知识汇总 为什么在生产中要测量轧辊的同轴度？ 答：轧钢时轧辊的辊身工作圆轴心如果与支承圆（轧辊轴颈）轴心不同轴，将导致轧机运转不稳定。如轧制板带，轧制时就会产生厚薄不匀、波浪弯曲、凸凹边缘，不仅严重影响产品质量，还会减少轧机、轴承等机件的寿命。对加工后的轧辊，其工作圆轴心与轴承支承圆轴心是否能满足同轴度的要求，则必须通过测量来实现。 测量轧辊的同轴度常用测量方法有哪些？ 答：目前常用测量方法有两种： （1）、将被测轧辊支撑在加工机床上测量。 若是使用带有的测量系统的高精度磨床测量轧辊同轴度，其测量精度较高，但由于这种磨床价格昂贵，目前国内只有一少部分生产厂家具备这种条件。 现在大部分生产厂家的磨床不带测量系统，在这种磨床上测量轧辊同轴度，就需在机床溜板上安置量表，用量表在被测轧辊的多个截面的不同方向上按测量跳动的方法来测量，读出各截面的最大值与最小值之差，取其中的最大差值数据视同轧辊的同轴度误差。用这种方法测量，机床的自身跳动误差带入测量结果，其测量精度不高，且测量时必须在机床上进行，麻烦又浪费资源。 （2）、用便携式的专用轧辊同轴度测量仪测量。 由河南省商丘市计量测控研究所生产的"ZTC系列轧辊同轴度测量仪"就是一种专门用于测量轧辊同轴度的便携式测量仪器，仪器的结构形式与测量原理（见下图）。由于该仪器结构简单、操作方便、测量精度高、且不受现场有无机床的限制，现在已经有数十家板带生产厂（如本钢、唐钢、天钢、攀钢等）采用该方法测量轧辊的同轴度。 ZTC系列轧辊同轴度测量仪是如何使用的？ 答：使用该仪器测量轧辊同轴度有两种测量方式： （1）、静态测量：手持仪器绕静态的轧辊测量。 （2）、动态测量：在机床上轧辊慢速转动时，手持仪器测量。 其操作方法是： （1）、将仪器放在被测轧辊正上方的适当位置，使测架体上的测量定位面与被测轧辊的辊身（或轧辊轴承安装位）接触。 （2）、旋松两横梁紧定螺，左、右移动横梁至适当位置，将两横梁紧定螺旋紧。 （3）、旋松左、右两测量杆紧定螺，调左、右两测量杆向下，使两测量杆测头一个与被测轧辊的辊身接触并受到一定的压缩（在百分表量程的中部位置），另一个与被测轧辊的轴承安装位置接触并受一定压缩（也调整到百分表量程的中部位置）推拉仪器绕轧辊小幅来回转动，使仪器定位板的定位面确实都与轧辊辊面接触，转动两百分表的表盘，使表盘"0"位刻线都与量表指针对正。 （4）、仪器绕轧辊相对回转一圈（静态或动态)，两量表读数（通常其中一表的读数还为"0"）的最大差值即为轧辊的同轴度误差。 （5）、为防止轧辊轴向尺寸变化影响测量结果，测量时可将仪器轴向定位（设计有轴向定位装置）。 为什么要测量板带钢轧辊的辊型 答：在板带钢生产过程中，保证和提高板带钢的质量是企业在日益激烈的市场竞争中立于不
粉末冶金工艺及材料基础知识介绍 粉末冶金是制取金属粉末并通过成形和烧结等工艺将金属粉末或与非金属粉末的混合物制成制品的加工方法，既可制取用普通熔炼方法难以制取的特殊材料，又可制造各种精密的机械零件，省工省料。但其模具和金属粉末成本较高，批量小或制品尺寸过大时不宜采用。粉末冶金材料和工艺与传统材料工艺相比，具有以下特点： 1．粉末冶金工艺是在低于基体金属的熔点下进行的，因此可以获得熔点、密度相差悬殊的多种金属、金属与陶瓷、金属与塑料等多相不均质的特殊功能复合材料和制品。 2．提高材料性能。用特殊方法制取的细小金属或合金粉末，凝固速度极快、晶粒细小均匀，保证了材料的组织均匀，性能稳定，以及良好的冷、热加工性能，且粉末颗粒不受合金元素和含量的限制，可提高强化相含量，从而发展新的材料体系。 3．利用各种成形工艺，可以将粉末原料直接成形为少余量、无余量的毛坯或净形零件，大量减少机加工量。提高材料利用率，降低成本。 粉末冶金的品种繁多，主要有：钨等难熔金属及合金制品；用Co、Ni等作粘结剂的碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）等硬质合金，用于制造切削刀具和耐磨刀具中的钻头、车刀、铣刀，还可制造模具等；Cu合金、不锈钢及Ni等多孔材料，用于制造烧结含油轴承、烧结金属过滤器及纺织环等。
1 粉末冶金基础知识 ⒈1 粉末的化学成分及性能 尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。 1.粉末的化学成分 常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。 2.粉末的物理性能 ⑴粒度及粒度分布

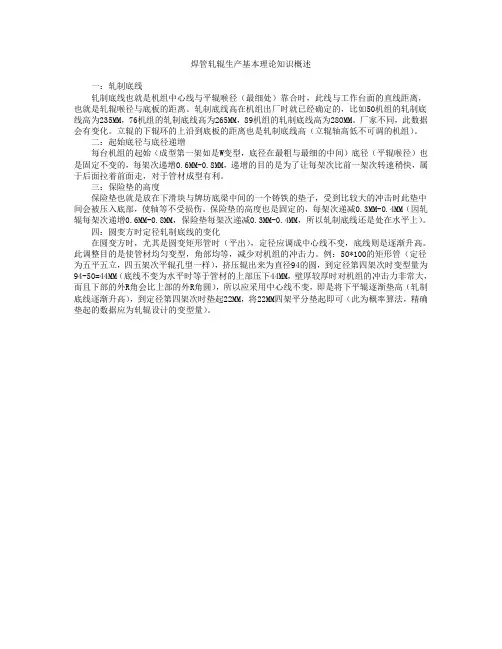

轧辊轧制时有关工艺问题 轧辊是轧钢厂轧机的最主要生产工具，直接对轧件进行轧制加工，完成轧制过程的基本工序——金属的塑性变形。它不仅与产品质量，产量，经济效益等都有直接的关系，是生产过程中非常重要的一个因素。轧辊的好坏将直接影响产品的机械性能，尺寸精度，板型以及表面质量。其次轧辊好坏也将直接影响生产的产量，如轧辊换辊次数的增加将使生产产量直接下降。在板带热轧中一般一个换辊周期可轧2000－2500吨的轧制产量，如采用ORG在线磨辊技术产量可扩大到3500吨以上，同样如采用高速钢轧辊产量还能上升，相反如采用低质量轧辊，换辊次数就明显增加，产量就下降。由于轧辊本身是一个生产消耗件，辊耗大小就直接影响工序成本，经济效益就会明显变化。因此，希望轧辊制造厂能不断开发出新的高效的轧辊产品，和不断提高轧辊质量水平，同时钢铁生产厂又能不断加强轧辊管理，那对钢铁企业和轧辊企业均能产生很好的经济效益。 一，轧辊基本知识 1，轧辊定义和分类 轧辊是直接对轧件进行轧制加工，完成轧制过程的金属的塑性变形的主要部件。按轧钢机类型可分为钢板轧辊和型钢轧辊,如图1所示。钢板轧辊的辊身一般呈圆柱形，如图1a所示,主要参数为辊身长度，也是轧机的标称，如1580轧机，1700轧机，2050轧机等。有时热轧轧辊的辊身呈微凹，当受热膨胀时，可保持轧辊较好的板型。而冷轧轧辊的辊身呈微凸，当它受力弯曲时，也可保持轧辊较好的板型。型
钢轧机的轧辊辊身上有轧槽，根据工艺要求配置相应的孔型，粗轧机有较多的轧槽，精轧机则较少，如图1b所示，型钢轧机主要参数为轧辊的直径，也是轧辊的名义直径或轧机的标称，如1300初轧机，650型钢轧机等，如在一条生产线上有若干个工作机座，则以最后一架的轧辊名义直径作为轧钢机的标称。由于初轧机，型钢轧机是有槽的，而且轧辊在使用过程中由粗变细是变化的。故该类轧机的轧辊名义直径是以齿轮座的中心距作为轧辊名义直径，初轧机以轧辊辊环外径定为轧辊的名义直径。 图1轧辊类型图a钢板轧辊，b型钢轧辊， 板带轧机则没有名义直径之称呼，轧机主要参数是辊身长度，各机架辊身长度是一致的。各类轧机轧辊名义直径D与辊身长度L是有一定比例的，可参考表1所示： 表1各类轧机的L/D之比
轧辊材料的相关知识 轧辊的寿命主要取决于轧辊的内在性能和工作受力，内在性能包括强度和硬度等方面。要使轧辊具有足够的强度，主要从轧辊材料方面来考虑；硬度通常是指轧辊工作表面的硬度，它决定轧辊的耐磨性，在一定程度上也决定轧辊的使用寿命，通过合理的材料选用和热处理方式可以满足轧辊的硬度要求。钢铁英才网针对此概述了传统的轧辊选材及其热处理工艺，同时，对轧辊材料及其热处理工艺的发展进行了展望。 传统冷轧辊材料及其热处理方式 冷轧辊在工作过程中要承受很大的轧制压力，加上轧件的焊缝、夹杂、边裂等问题，容易导致瞬间高温，使工作辊受到强烈热冲击造成裂纹、粘辊甚至剥落而报废。因此，冷轧辊要有抵抗因弯曲、扭转、剪切应力引起的开裂和剥落的能力，同时也要有高的耐磨性、接触疲劳强度、断裂韧性和热冲击强度等。 国内外冷轧工作辊一般使用的材质有ＧＣｒ15、9Ｃｒ2、9Ｃｒ、9ＣｒＶ、9Ｃｒ2Ｗ、9Ｃｒ2Ｍｏ、60ＣｒＭｏＶ、80ＣｒＮｉ3Ｗ、8ＣｒＭｏＶ、86ＣｒＭｏＶ7、Ｍｏ3Ａ等。 20世纪50～60年代，这一时期的轧件多为碳素结构钢，强度和硬度不高，所以轧辊一般采用1.5%～2%Ｃｒ锻钢。此类钢的最终热处理通常采用淬火加低温回火，常见的淬火方式有感应表面淬火和整体加热淬火。其主要任务是考虑如何提高轧辊的耐磨性能、抗剥落性能，并提高淬硬层深度，尽量保证轧辊表面组织均匀，改善轧辊表层金属组织的稳定性。 从20世纪70年代开始，随着轧件合金化程度的提高，高强度低合金结构钢(ＨＳＬＡ)的广泛应用，轧件的强度和硬度也随之增加，对轧辊材料的强度和硬度也提出了更高的要求，国际上普遍开始采用铬含量约2%的Ｃｒ-Ｍｏ型或Ｃｒ-Ｍｏ-Ｖ型钢工作辊，如我国一直使用的9Ｃｒ2Ｍｏ、9Ｃｒ2ＭｏＶ和86ＣｒＭｏＶ7、俄罗斯的9Ｘ2ＭΦ、西德的86Ｃｒ2ＭｏＶ7、日本的ＭＣ2等。这类材质的合金化程度较低，在经过最终热处理后，其淬硬层深度一般为12～15ｍｍ(半径)，仅能满足一般要求，而且使用中剥落和裂纹倾向严重，轧制寿命低。
轧辊知识简介 中钢邢机作为国内最大的轧辊制造企业，经过四十多年发展，形成铸钢、铸铁、锻钢三大系列，数十个品种轧辊，简介如下： 一、铸铁系轧辊 铸铁系轧辊的含碳量在2.5%—3.5%左右，按主要材质可分为普通铸铁轧辊、高镍铬无限冷硬复合铸铁轧辊、高铬复合铸铁轧辊和合金球墨铸铁轧辊四大类。铸铁轧辊中常见的组织可分为基体、渗碳体、石墨三大类，基体组织主要氏体、铁素体、珠光体、贝氏体和马氏体，石墨在铸铁中的形态一般有片状和球状两种1、普通铸铁轧辊 普通铸铁轧辊可分为冷硬铸铁轧辊，中、低合金无限冷硬铸铁轧辊，中低合金球墨铸铁轧辊，冷硬铸铁是利用铁水自身过冷度和模具表面激冷的办法获得的一种铸铁其辊身表面激冷而生成白口层，硬度高、耐磨性好。冷硬铸铁轧辊按制造工艺和芯部材质可分为非球铁、球墨复合、和球芯三大类。无限冷硬铸铁轧辊是介于冷硬铸铁和灰口铸铁之间的一种材质，其辊身工作层基体组织中存在着石墨，并且辊身工作层与芯部没有明显的分界线。普通铸铁轧辊主要用于叠轧薄板轧机、三辊劳特式中板轧机、线材轧机、棒材轧机及型钢轧机用辊。 2、高镍铬无限冷硬铸复合铁轧辊 无限冷硬铸铁是界于冷硬铸铁和灰口铸铁之间的一种材质，无限冷硬铸铁轧辊辊身工作层集基体组织中存在着均匀分布的石墨，石墨的含量从辊身表面往里随深度的增加而提高，硬度随之降低，因此，辊身工作层与芯部没有明显的分界线，也称无界冷硬铸铁轧辊无限冷硬铸铁轧辊材质中含有较高的铬、镍、钼合金元素时为高镍铬无限冷硬铸铁轧辊，采用全冲洗（溢流法）或离心复合浇注工艺生产。 高镍铬无限冷硬铸铁轧辊辊身工作层基体组织中存在较大数量的碳化物，因此有较高的耐磨性，基体组织中石墨的存在，使其具有良好的抗热烈性，被广泛应用做宽、中、厚板轧机和带钢轧机精轧用辊。 3、高铬复合铸铁轧辊 高铬复合铸铁轧辊是以含铬12-22%的高铬白口耐磨铸铁为轧辊辊身外层材质，一般以球墨铸铁为轧辊芯部和辊颈材质，采用离心复合浇注工艺而生产的高合金复合铸铁轧辊。由于基体中存在板条状的Cr7C3型共晶碳化物、菊花状的Mo2C型共晶碳化物和颗粒状的Cr23C6型二次碳化物，高铬铸铁轧辊具有优异的抗耐磨性能，被广泛应用做热轧带钢连轧机粗轧和精轧前段工作辊、宽中厚板轧机粗轧和精轧工作辊及小型型钢和板材轧机精轧 4、合金球墨铸铁轧辊 合金球墨铸铁轧辊由于石墨从辊身到芯部呈球状均匀分布，所以抗拉强度大，可经受重载荷，耐磨损性很好。基体组织为碳化物及珠光体或针状体，合金球墨铸铁轧辊按辊身基体组织大体可分为两类：珠光体球墨铸铁轧辊和针状体球墨铸铁轧辊，合金球墨铸铁轧辊一般采用整体铸造，但 针状体铸铁轧辊由于合金含量高，铸造应力大，可采用离心复合浇注工艺，获得理想的综合使用性能。合金球墨铸铁轧辊具有良好的抗热冲击和耐磨损性能，被广泛应用做大型初轧机、型钢轧机、棒材连轧机和大型无缝管轧机用辊。 二、铸钢系轧辊 铸钢系轧辊可分为两类：钢轧辊（含碳量0.4-1.4%）和半钢轧辊（含碳量1.4-2.4）
第一章钢材品种及其生产系统 一钢材的压力加工方法 1．钢材有哪些压力加工方法 2．什么叫轧钢，怎样分类 3．什么叫热轧和冷轧 4．什么叫纵轧、横轧与斜轧 5．什么叫半成品生产什么叫成品生产率6．轧制型钢的主要方法有哪些 7．轧制线材的主要方法有哪些 8．轧制钢板、钢带的方法有哪些 9．生产钢管的方法有哪些 10．有哪些特殊轧制方法 二轧钢产品种类 11．什么叫轧钢产品品种 12．什么叫板管比 13．热轧钢坯有哪些品种 14．有哪些简单断面型钢 15．有哪些复杂断面型钢 16．钢板有哪些品种 17．钢管有哪些品种 18．什么叫周期断面产品 19．什么是车轮与轮箍 20．什么叫弯曲型钢 21．热轧钢筋分几级 22．H型钢的种类有哪些 23．钢轨有哪些种类什么叫高速铁路 三轧钢生产系统 24．有哪些轧钢生产系统 25．型钢生产系统的特点是什么 26．钢板生产系统的特点是什么 27．钢管生产系统的特点是什么 28．混合轧钢生产系统的特点是什么29．合金钢生产系统的特点是什么30．机械零件的轧制特点是什么 31．连铸连轧生产特点是什么 32．近终形连铸生产的特点是什么33．原26 四轧钢技术的进步
34．轧钢技术未来的主要发展方向是什么 35．轧制基础理论有那些进展 36．钢板轧制技术有那些进步 37．条钢轧制技术有那些进步 38．钢管生产技术有那些进步 第二章轧钢生产基础知识 一钢的分类 39．什么叫金属什么叫合金 40．什么叫生铁、球墨铸铁、可锻铸铁 41．什么叫钢 42．钢是怎样分类的 43．钢是怎样分类的 44．什么叫低合金钢 45．什么叫合金钢 46．什么叫普通质量钢 47．什么叫优质钢 48．什么叫特殊质量钢 49．什么叫以规定最高强度 (或硬度)为主要特征的非合金钢50 原38 51．什么叫以限制碳含量为主要特征的非合金钢 52．什么叫低合金高强度结构钢 53．什么叫工程结构用钢 54．什么叫机械结构用钢 55．什么叫合金结构钢 56．什么叫非合金工具钢 57．什么叫合金工具钢 58．什么叫高速工具钢 59．什么叫滚珠轴承钢 60．什么叫不锈钢 61．什么叫耐热钢 62．什么叫耐候钢 63．什么叫特殊物理性能钢 64．什么叫电工用硅钢什么叫电工用纯铁 65．什么叫非合金易切削钢 66．什么叫钢筋钢 67．什么叫弹簧钢 68．什么叫焊接用钢 69．什么叫锅炉钢
