轧钢工艺基本知识一演示文稿

轧钢⼯艺基础理论培训讲义轧钢基础理论培训讲义第⼀章钢材品种及其⽣产系统⼀、钢材的压⼒加⼯⽅法1、压⼒加⼯⽅法：就是⽤不同的⼯具，对⾦属施加压⼒，使之产⽣塑性变形，制成⼀定形状产品的加⼯⽅法。

除轧制外还有锻造、冲压、挤压、冷拔、热扩、爆炸成型等。

2、轧钢：在旋转的轧辊间改变钢锭、钢坯形状的压⼒加⼯过程并希望得到需要的形状和改善钢的内部质量，提⾼钢的⼒学性能叫做轧钢。

⽬的：得到需要的形状（精确成形）、改善钢的内部质量，提⾼钢的⼒学性能。

3、热轧：⾦属在⾼于再结晶温度以上的轧制为热轧。

4、冷轧：⾦属在低于再结晶温度的轧制称为冷轧。

钢的再结晶温度⼀般在450~600℃⼆、轧钢成品的种类1、轧钢产品品种：是指轧制产品的钢种、形状、⽣产⽅法、⽤途和规格的总和。

轧制品种的多少是衡量轧钢⽣产技术⽔平的⼀个重要标志。

2、板管⽐：按照轧制产品的断⾯形状特征和⽤途，通常热轧钢材可以分为板材、管材和型材等种类。

在热轧钢材总量中板材和管材产量所占的百分⽐称为板管⽐。

⼯业发达国家的板管⽐以达到60%以上。

我国⽬前板管⽐已接近40%。

板管⽐的⼤⼩在⼀定程度上反映了⼀个国家的钢铁⼯业发展⽔平。

三、轧钢⽣产系统1、型钢⽣产系统：是单⼀化的轧钢⽣产系统。

基本轧机是⽅坯轧机、中⼩型轧机和各类成品型轧机。

2、钢板⽣产系统：是⽣产各类钢板、带钢的轧钢⽣产系统。

⼀般⽣产规模较⼤，年产量在300万t以上。

3、钢管⽣产系统：⽣产各类钢管的轧钢⽣产系统。

4、混合⽣产系统：⽣产型钢、板带钢和钢管或其中任何两类轧制产品的轧钢⽣产系统。

5、冶⾦⽣产过程的短流程冶⾦⽣产过程⼤体可以分为三个阶段。

第⼀阶段到20世纪40年代，⽣产⼯艺过程的基本模式是：炼焦——烧结——⾼炉冶炼——平炉冶炼——铸锭——初轧开坯——成品轧制；第⼆阶段到20世纪50年代，⽣产⼯艺过程的基本模式是：炼焦——烧结——⾼炉冶炼——转炉冶炼——连铸——各类成品轧机轧制；第三阶段到20世纪80年代，⽣产⼯艺过程的基本模式是：电炉（炉外精炼）——连铸——成品连轧。

第一节轧钢基础知识一、轧制原理1.冷轧塑性变形大体参数冷连轧的要紧工艺参数为轧制力和前滑，由于冷轧进程中存在下述特殊现象而使轧制力及前滑的计算公式复杂化。

（1）轧制进程中材料加工硬化现象严峻，若是确信各类材料退火状态下的变形阻力和随累计加工率而硬化的增加率将是精准确信轧制力的一个重要课题。

（2）在必然的工艺润滑下如何确信轧辊与轧件在变形区接触面上的摩擦力（摩擦系数）将是精准确信轧制力和前滑的另一个重要课题。

（3）冷轧进程前后张力较大，有关张力对轧制力及前滑的阻碍应给予足够重视。

（4）冷轧时变形区单位压力极高，轧辊将产生明显的弹性压扁，轧辊压扁一方面增加了轧辊与轧件的接触面积，同时又将使接触弧加长，加重了外摩擦对轧制力的阻碍，并通过改变中性角而阻碍到前滑。

（5）轧件在出口处的弹性恢复，关于压下量不太大的道次将不容轻忽，这亦将阻碍总的轧制力值。

所有这一切现象都将使冷连轧的轧制力和前滑公式复杂化。

轧制变形区及其参数1.1.1大体参数变形区是轧件在轧制进程中直接与轧辊相接触而发生变形的那个区域，如图1-1所示。

其大体参数为：D为轧辊直径，mm;R为轧辊半径，mm;ho为轧制前轧件之高度(或称厚度)，mm；h1为轧制后轧件之高度（或称厚度），mm;h m为轧件的平均高度，h m=2h1)(ho,mm;△h 为压下量（或称绝对压下量），△h＝ho-h1,mm;bo为轧制前轧件的宽度，m;b1为轧制后轧件的宽度，m；△b=b1-bo为轧制前轧件之长度，m;L1为轧制后轧件之长度，m;a为咬入角（变形区所对应的轧辊中心角）；cosa=1-△h/D;r为中性角；AB为咬入弧或1触弧;Lc 为咬入角（接触弧）水平投影的长度，Lc＝,㎜。

1.1.2 变形系数轧制时轧件塑性变形，使轧件尺寸在三个方向上都发生了转变，即：轧制之高度由ho减少到h1,比值h1/ho=η为轧件高度方向上的变形，η叫做压下系数。

图1-1 变形区大体参数轧件之宽度bo增加到b1，比值b1/bo=X为轧机宽度方向上的变形，X叫做宽度系数。

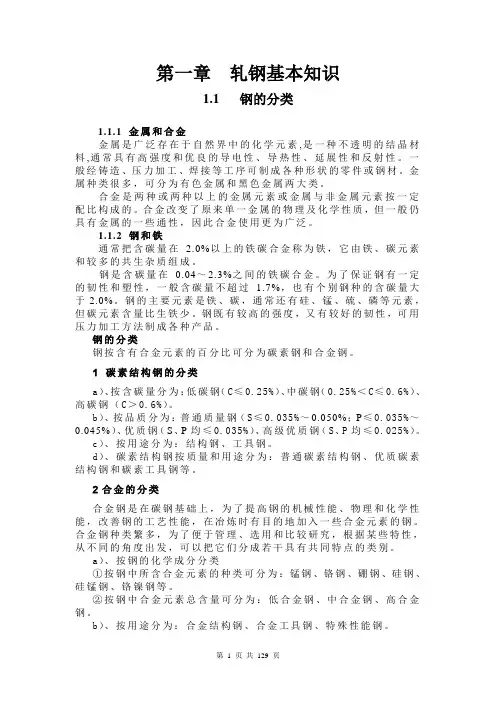

第一章轧钢基本知识1.1 钢的分类1.1.1 金属和合金金属是广泛存在于自然界中的化学元素,是一种不透明的结晶材料,通常具有高强度和优良的导电性、导热性、延展性和反射性。

一般经铸造、压力加工、焊接等工序可制成各种形状的零件或钢材。

金属种类很多，可分为有色金属和黑色金属两大类。

合金是两种或两种以上的金属元素或金属与非金属元素按一定配比构成的。

合金改变了原来单一金属的物理及化学性质，但一般仍具有金属的一些通性，因此合金使用更为广泛。

1.1.2 钢和铁通常把含碳量在 2.0%以上的铁碳合金称为铁，它由铁、碳元素和较多的共生杂质组成。

钢是含碳量在0.04～2.3%之间的铁碳合金。

为了保证钢有一定的韧性和塑性，一般含碳量不超过 1.7%，也有个别钢种的含碳量大于2.0%。

钢的主要元素是铁、碳，通常还有硅、锰、硫、磷等元素，但碳元素含量比生铁少。

钢既有较高的强度，又有较好的韧性，可用压力加工方法制成各种产品。

钢的分类钢按含有合金元素的百分比可分为碳素钢和合金钢。

1 碳素结构钢的分类a）、按含碳量分为：低碳钢（C≤0.25%）、中碳钢（0.25%＜C≤0.6%）、高碳钢（C＞0.6%）。

b）、按品质分为：普通质量钢（S≤0.035%～0.050%；P≤0.035%～0.045%）、优质钢（S、P均≤0.035%）、高级优质钢（S、P均≤0.025%）。

c）、按用途分为：结构钢、工具钢。

d）、碳素结构钢按质量和用途分为：普通碳素结构钢、优质碳素结构钢和碳素工具钢等。

2合金的分类合金钢是在碳钢基础上，为了提高钢的机械性能、物理和化学性能，改善钢的工艺性能，在冶炼时有目的地加入一些合金元素的钢。

合金钢种类繁多，为了便于管理、选用和比较研究，根据某些特性，从不同的角度出发，可以把它们分成若干具有共同特点的类别。

a）、按钢的化学成分分类①按钢中所含合金元素的种类可分为：锰钢、铬钢、硼钢、硅钢、硅锰钢、铬镍钢等。

②按钢中合金元素总含量可分为：低合金钢、中合金钢、高合金钢。
