【CN109780661A】一种间接蒸发冷却冷水机组【专利】

专利名称：一种蒸发冷节能冷水机组专利类型：实用新型专利
发明人：潘锋华
申请号：CN201921490546.4
申请日：20190909
公开号：CN210688809U
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种蒸发冷节能冷水机组，包括柜体、冷凝盘管和波形杆，所述柜体内底部设置有水池，所述水池顶部一侧架设安装有填料，所述填料顶部固定安装有冷凝盘管，所述柜体内一侧焊设安装有导向杆，所述导向杆一侧设有支撑架，所述支撑架一侧焊设有滑块，所述滑块滑动设置于导向杆上，所述支撑架一侧分别焊设有与冷凝盘管对应的波形杆，所述波形杆上固定套设有硬毛刷套，所述波形杆分别贴合设置于冷凝盘管上下两侧，所述柜体一侧顶部开设有滑槽，所述滑槽内通过轴承安装有往复丝杆，所述往复丝杆上螺纹套设有丝块，所述支撑架顶端与丝块焊设连接。

本装置在具有良好的节能同时，能够保证换热降温的稳定性。

申请人：福建省永安市智源生化有限公司
地址：366011 福建省三明市永安市贡川镇水东工业园
国籍：CN
更多信息请下载全文后查看。

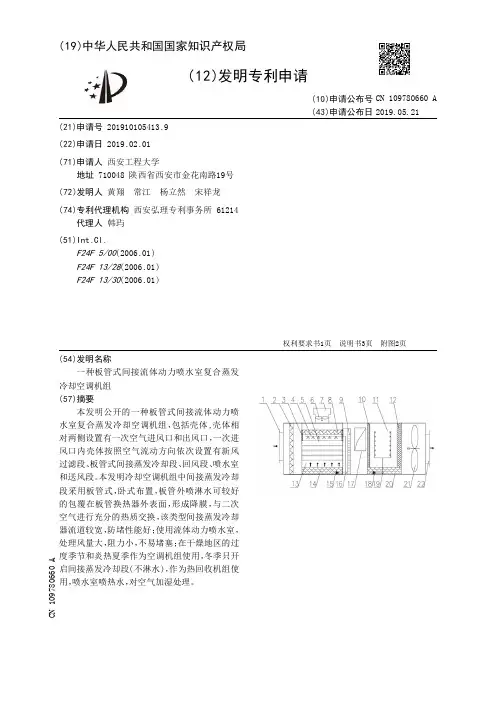

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910105413.9(22)申请日 2019.02.01(71)申请人 西安工程大学地址 710048 陕西省西安市金花南路19号(72)发明人 黄翔　常江　杨立然　宋祥龙　(74)专利代理机构 西安弘理专利事务所 61214代理人 韩玙(51)Int.Cl.F24F 5/00(2006.01)F24F 13/28(2006.01)F24F 13/30(2006.01)(54)发明名称一种板管式间接流体动力喷水室复合蒸发冷却空调机组(57)摘要本发明公开的一种板管式间接流体动力喷水室复合蒸发冷却空调机组，包括壳体,壳体相对两侧设置有一次空气进风口和出风口，一次进风口内壳体按照空气流动方向依次设置有新风过滤段、板管式间接蒸发冷却段、回风段、喷水室和送风段。

本发明冷却空调机组中间接蒸发冷却段采用板管式，卧式布置，板管外喷淋水可较好的包覆在板管换热器外表面，形成降膜，与二次空气进行充分的热质交换，该类型间接蒸发冷却器流道较宽，防堵性能好；使用流体动力喷水室，处理风量大，阻力小，不易堵塞；在干燥地区的过度季节和炎热夏季作为空调机组使用，冬季只开启间接蒸发冷却段(不淋水)，作为热回收机组使用，喷水室喷热水，对空气加湿处理。

权利要求书1页 说明书3页 附图2页CN 109780660 A 2019.05.21C N 109780660A权　利　要　求　书1/1页CN 109780660 A1.一种板管式间接流体动力喷水室复合蒸发冷却空调机组，其特征在于，包括壳体,所述壳体相对两侧设置有一次空气进风口(1)和出风口(22)，所述一次进风口(1)内壳体按照空气流动方向依次设置有新风过滤段(23)、板管式间接蒸发冷却段(24)、回风段(25)、喷水室(26)和送风段(27)。

2.如权利要求1所述的一种板管式间接流体动力喷水室复合蒸发冷却空调机组，其特征在于，所述新风过滤段(23)内设置有过滤器(2)；所述板管式间接蒸发冷却段(24)的底部设置蓄水箱一(14)，所述蓄水箱一(14)内设置有循环水泵一(15)，所述蓄水箱一(14)的上方设置二次空气进风口(13)，所述二次空气进风口(13)的上方设置板管换热器(5)，所述板管换热器(5)的上方设置有布水器(4)，且布水器(4)通过管道连接循环水泵一(15)，且管道上设置有水处理仪一(16)，所述布水器(4)的上方设置有挡水板一(8)，所述板管式间接蒸发冷却段(24)的上端设置有风筒(7)，所述风筒(7)内设置有二次风排风机(6)。

专利名称：间接蒸发冷却制冷机组及用于数据中心机房的散热机组
专利类型：发明专利
发明人：李智,丁江波,黄伟涛
申请号：CN202010491351.2
申请日：20200602
公开号：CN111623448A
公开日：
20200904
专利内容由知识产权出版社提供
摘要：本申请公开了一种用于数据中心机房的散热机组，该用于数据中心机房的散热机组，包括：蒸发冷却式冷水机组以及间接蒸发冷却制冷机组；其中，所述间接蒸发冷却制冷机组包括制冷模块和换热模块，所述换热模块包括换热箱、设于所述换热箱内的一级表冷器、二级表冷器以及用于机房送风的送风机构；所述蒸发冷却式冷水机组包括冷却系统和蒸发器，所述蒸发器的进口端和出口端分别与所述二级表冷器的出口端和进口端连通。

本申请解决了相关技术中数据中心的机房制冷散热存在无法充分利用自然冷却资源，能耗高的问题。

申请人：深圳市中科恒源技术有限公司
地址：518048 广东省深圳市福田区彩田路彩福大厦B座汇福阁18D(仅限办公)
国籍：CN
代理机构：北京卓唐知识产权代理有限公司
代理人：崔金
更多信息请下载全文后查看。

专利名称：一种间接蒸发空气冷却装置专利类型：实用新型专利
发明人：白本通,王浩,吕政举
申请号：CN202021462929.3
申请日：20200722
公开号：CN212618954U
公开日：
20210226
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种间接蒸发空气冷却装置，所述装置包括壳体，设置在壳体内部的表冷器、循环水泵、循环水蒸发冷却模块、湿膜、第一集水盘、第二集水盘、蓄水箱、喷雾回水箱、喷雾水泵、补水装置、内循环风机、外循环风机、喷雾装置和换热器；其通过对进入装置的自然风进行预冷降温，降温后的冷空气对填料和湿膜中的冷却水进行对流蒸发降温，使得冷却水降温成接近环境湿球温度的水。

其通过优化冷却和蒸发的流程，对蒸发喷淋方式进行优化，使得整体蒸发效率和冷却效率大幅提升，装置也比较紧凑，相比现有的多级蒸发冷却机组大幅缩小了体积和重量。

申请人：深圳易信科技股份有限公司,湖南易信科技有限公司
地址：518000 广东省深圳市南山区西丽街道百旺信工业区A区一栋二楼
国籍：CN
更多信息请下载全文后查看。

专利名称：蒸发冷却冷水机组
专利类型：发明专利
发明人：唐虎,井汤博,段轶伊,李孝众申请号：CN201810644186.2
申请日：20180621
公开号：CN108758912A
公开日：
20181106
专利内容由知识产权出版社提供
摘要：本发明提出一种蒸发冷却冷水机组，包括：设置在主机框架内的主换热器、液液换热器、空气泵和单向控制阀；所述液液换热器中设有冷冻水管，所述冷冻水管用于连接空调末端；所述液液换热器与所述主换热器的进液端之间连接有进液管路，所述液液换热器与所述主换热器的出液端之间连接有出液管路；所述空气泵和所述单向控制阀并联在所述进液管路之中；所述主换热器的顶部设有第一喷淋组件，所述第一喷淋组件用于喷出低温液体，以为所述主换热器降温。

通过本发明的蒸发冷却冷水机组，不仅减少换热次数和水量消耗，还可以合理提高换热效率。

申请人：北京百度网讯科技有限公司
地址：100085 北京市海淀区上地十街10号百度大厦2层
国籍：CN
代理机构：北京市铸成律师事务所
更多信息请下载全文后查看。

专利名称：一种蒸发水冷冷水机专利类型：实用新型专利
发明人：叶雄坤
申请号：CN201320564246.2申请日：20130905
公开号：CN203454323U
公开日：
20140226
专利内容由知识产权出版社提供
摘要：本实用新型公开一种蒸发水冷冷水机，包括机箱，机箱内部为中空结构，机箱的四周设置有蒸发水帘，机箱的顶部安装有风扇，机箱的底部设置有水箱，水箱的一端设置有水冷冷凝器，水箱的另一端安装有循环水泵，水冷冷凝器和循环水泵之间依次安装有压缩机、钛泡蒸发器。

水冷冷凝器根据运行需要和循环水泵固定在特定机箱内，利用水的快速导热把压缩机压出的高压高温气体经过水冷冷凝器使制冷剂迅速冷却，再把加热的水经循环水泵到蒸发水帘，利用蒸发水帘面积小且快速蒸发迅速把水降温再次循环，不仅能减少冷水机热气的排放，而且大大提高相同能耗的制冷量，使冷凝器的压力处于快速冷却的相对低压状态达到延长压缩机寿命的目的，安装方便、节能、环保。

申请人：厦门欧镨斯节能机电有限公司
地址：361000 福建省厦门市同安区新民镇湖安村后垵社A26-38号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种冷却系统及间接蒸发冷却机组专利类型：实用新型专利
发明人：吴东,陶锴,杨威武,石纪赞
申请号：CN202121778806.5
申请日：20210730
公开号：CN215808977U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种冷却系统及间接蒸发冷却机组，冷却系统包括第一压缩机、第二压缩机、第一冷凝器、第二冷凝器、第一蒸发器和第二蒸发器，第一压缩机和第二压缩机并联设置，第一冷凝器的入口和第二冷凝器的入口连通，并与第一压缩机的出口和第二压缩机的出口连通；第一冷凝器的出口和第二冷凝器的出口连通，并与第一蒸发器的入口和第二蒸发器的入口连通；第一蒸发器的出口和第二蒸发器的出口连通，并与第一压缩机的入口和第二压缩机的入口连通。

由于第一压缩机和第二压缩机并联设置，一个压缩机能够充分利用所有的冷凝器和蒸发器，提高了冷凝器的盘管和蒸发器的盘管的利用率。

申请人：深圳市英维克科技股份有限公司
地址：518000 广东省深圳市龙华区观澜街道观光路1303号鸿信工业园9号厂房1-3楼
国籍：CN
代理机构：深圳市深佳知识产权代理事务所(普通合伙)
代理人：夏欢
更多信息请下载全文后查看。

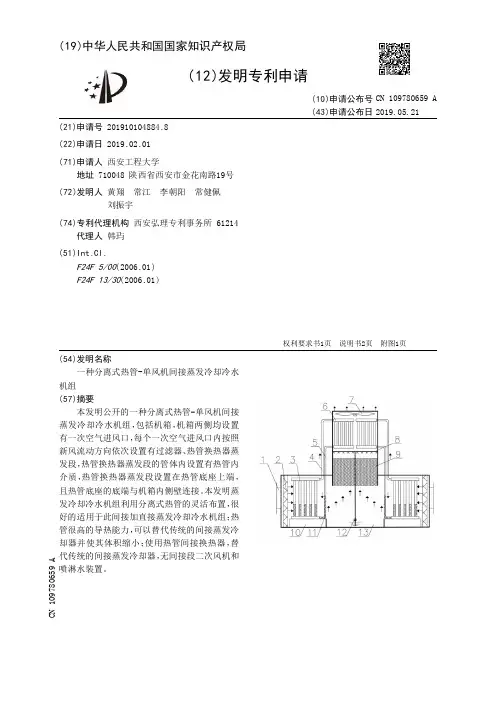

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910104884.8(22)申请日 2019.02.01(71)申请人 西安工程大学地址 710048 陕西省西安市金花南路19号(72)发明人 黄翔　常江　李朝阳　常健佩　刘振宇　(74)专利代理机构 西安弘理专利事务所 61214代理人 韩玙(51)Int.Cl.F24F 5/00(2006.01)F24F 13/30(2006.01)(54)发明名称一种分离式热管-单风机间接蒸发冷却冷水机组(57)摘要本发明公开的一种分离式热管-单风机间接蒸发冷却冷水机组，包括机箱，机箱两侧均设置有一次空气进风口，每个一次空气进风口内按照新风流动方向依次设置有过滤器、热管换热器蒸发段，热管换热器蒸发段的管体内设置有热管内介质，热管换热器蒸发段设置在热管底座上端，且热管底座的底端与机箱内侧壁连接。

本发明蒸发冷却冷水机组利用分离式热管的灵活布置，很好的适用于此间接加直接蒸发冷却冷水机组；热管很高的导热能力，可以替代传统的间接蒸发冷却器并使其体积缩小；使用热管间接换热器，替代传统的间接蒸发冷却器，无间接段二次风机和喷淋水装置。

权利要求书1页 说明书2页 附图1页CN 109780659 A 2019.05.21C N 109780659A权　利　要　求　书1/1页CN 109780659 A1.一种分离式热管-单风机间接蒸发冷却冷水机组，其特征在于，包括机箱，所述机箱两侧均设置有一次空气进风口(1)，每个一次空气进风口(1)内按照新风流动方向依次设置有过滤器(2)、热管换热器蒸发段(3)，所述热管换热器蒸发段(3)的管体内设置有热管内介质(11)，所述热管换热器蒸发段(3)设置在热管底座(10)上端，且热管底座(10)的底端与机箱内侧壁连接；所述机箱内底端中部设置有水箱(13)，所述水箱(13)内安装有循环水泵(12)；所述机箱内上部设置有热管换热器冷凝段(6)，所述机箱内在热管换热器冷凝段(6)的上方设置有排风机(7)，所述热管换热器冷凝段(6)的左右两侧上部均通过蒸汽介质上升管(4)连接热管换热器蒸发段(3)的上部，所述热管换热器冷凝段(6)左右两侧的下部均通过液体介质下降管(5)连接热管换热器蒸发段(3)的下部；所述机箱内在热管换热器冷凝段(6)的下侧设置有布水器(8)，所述布水器(8)的下方设置有填料段(9)，所述布水器(8)通过水管连接循环水泵(12)的出水口。
