《工程测量》水准测量
- 格式:ppt
- 大小:18.88 MB
- 文档页数:80
工程测量第三版复习题答案工程测量是土木工程中至关重要的一环,它涉及到测量技术和方法的应用,以确保工程项目的准确性和可靠性。
为了更好地理解和掌握工程测量的知识,许多学生会购买教材并进行复习。
本文将针对《工程测量第三版》的复习题进行解答,帮助读者更好地巩固知识。
第一章:测量概论1. 测量的定义:测量是指通过一定的方法和手段,对物理量进行定量的比较和判断的过程。
2. 测量的基本要素:测量的基本要素包括被测量的对象、测量的目的、测量的方法和测量的结果。
3. 测量的分类:测量可以分为直接测量和间接测量。
直接测量是指通过测量仪器直接读数得到的测量结果,而间接测量是通过测量仪器的读数和一定的计算公式得到的测量结果。
第二章:测量误差1. 测量误差的定义:测量误差是指测量结果与被测量真值之间的差异。
2. 测量误差的分类:测量误差可以分为系统误差和随机误差。
系统误差是由于测量仪器或测量方法本身的不准确性引起的误差,而随机误差是由于测量过程中的偶然因素引起的误差。
3. 测量误差的控制方法:为了减小测量误差,可以采取以下措施:提高测量仪器的精度、增加测量次数并取平均值、进行数据处理等。
第三章:水准测量1. 水准测量的原理:水准测量是利用水平线的性质进行测量的方法。
在水准测量中,通过观测水平线上的测站点的高程差,可以确定地面上各点的高程。
2. 水准测量的仪器:水准测量常用的仪器包括水准仪、水准尺等。
3. 水准测量的方法:水准测量可以分为直接水准测量和间接水准测量。
直接水准测量是通过观测水准尺的读数得到高程差,而间接水准测量是通过观测水准仪的读数和一定的计算公式得到高程差。
第四章:角度测量1. 角度测量的原理:角度测量是利用角度的性质进行测量的方法。
在角度测量中,通过观测测站点之间的角度,可以确定地面上各点的位置关系。
2. 角度测量的仪器:角度测量常用的仪器包括经纬仪、全站仪等。
3. 角度测量的方法:角度测量可以分为直接角度测量和间接角度测量。
《工程测量》第二章水准测量作业与习题答案一、选择题1.水准测量的基本原理是( B )。
A.利用水准仪读取标尺读数,计算竖直角,从而求取两点间高差;B.利用水准仪的水平视线,求取两点间高差;C.利用水准仪读取标尺红黑面读数,通过黑面红面读数差求取两点间高差。
2.倾式水准仪的精平指的是( C )。
A.用脚螺旋使水准管气泡居中;B.用脚螺旋使圆水准气泡居中;C.用微倾螺旋水准管气泡居中;D.用微倾螺旋使圆水准气泡居中。
3.视准轴是指( B )的连线。
A.目镜中心与物镜中心; B.十字丝中央交点与物镜光心;C.目镜光心与十字丝中央交点; D.十字丝中央交点与物镜中心。
4.在水准测量中,前后视距相等可消除( B )对高差的影响。
A.整平误差; B.地球曲率和大气折光的影响;C.圆水准轴不平行竖直轴的误差; D.仪器和水准尺下沉的误差。
5.附合水准路线A123B 中,水准点A、B 的高程分别为104.350m、107.215m,又测得高差hAB=+2.850m,则高差闭和差fh 为( B )。
A.+0.015m; B.-0.015m; C.+2.850m; D.+5.715m。
6.已知A、B 两点的高程分别为200m、100m,则B、A 两点的高差hBA 为( A )。
A.+100m;B.-100m;C.+300m ;D.-300m 。
7.水准仪的i 角误差是( A )。
A.水准管轴与视准轴在铅垂面内投影的夹角;B.水准管轴与视准轴在水平面内投影的夹角;C.水准管轴与水平线在铅垂面内投影的夹角;8.用望远镜观测中,当眼睛晃动时,如目标影像与十字丝之间有相互移动现象称为视差现象,产生的原因是( A )。
A.目标成像平面与十字丝平面不重合; B.仪器轴系未满足几何条件;C.人的视力不适应; D.目标亮度不够。
9.消除视差的正确方法是( C )。
A.调节目镜;B.仔细地进行物镜对光;C.目镜和物镜都需重新对光。
10.水准测量是利用水准仪提供( D )求得两点高差,并通过其中一已知点的高程,推算出未知点的高程。

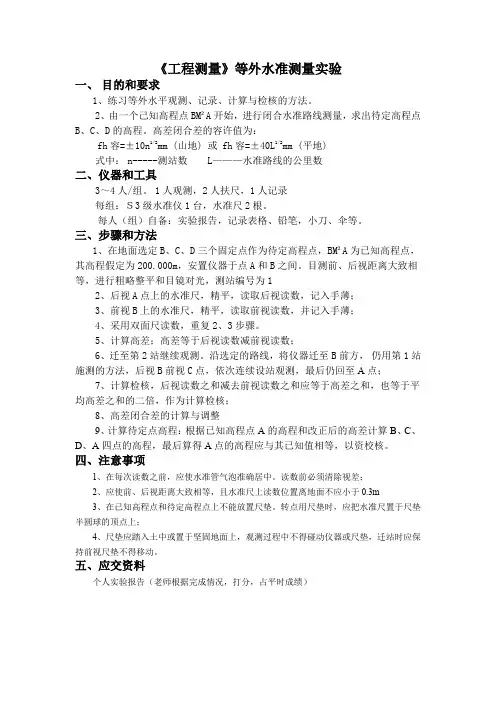

《工程测量》等外水准测量实验一、目的和要求1、练习等外水平观测、记录、计算与检核的方法。
2、由一个己知高程点BM²A开始,进行闭合水准路线测量,求出待定高程点B、C、D的高程。
高差闭合差的容许值为:fh容=±10n1/2mm(山地)或fh容=±40L1/2mm(平地)式中:n-----测站数L———水准路线的公里数二、仪器和工具3~4人/组。
1人观测,2人扶尺,1人记录每组:S3级水准仪1台,水准尺2根。
每人(组)自备:实验报告,记录表格、铅笔,小刀、伞等。
三、步骤和方法1、在地面选定B、C、D三个固定点作为待定高程点,BM²A为已知高程点,其高程假定为200.000m,安置仪器于点A和B之间。
目测前、后视距离大致相等,进行粗略整平和目镜对光,测站编号为12、后视A点上的水准尺,精平,读取后视读数,记入手薄;3、前视B上的水准尺,精平,读取前视读数,并记入手薄;4、采用双面尺读数,重复2、3步骤。
5、计算高差;高差等于后视读数减前视读数;6、迁至第2站继续观测。
沿选定的路线,将仪器迁至B前方,仍用第1站施测的方法,后视B前视C点,依次连续设站观测,最后仍回至A点;7、计算检核,后视读数之和减去前视读数之和应等于高差之和,也等于平均高差之和的二倍,作为计算检核;8、高差闭合差的计算与调整9、计算待定点高程:根据已知高程点A的高程和改正后的高差计算B、C、D、A四点的高程,最后算得A点的高程应与其已知值相等,以资校核。
四、注意事项1、在每次读数之前,应使水准管气泡准确居中。
读数前必须清除视差;2、应使前、后视距离大致相等,且水准尺上读数位置离地面不应小于0.3m3、在已知高程点和待定高程点上不能放置尺垫。
转点用尺垫时,应把水准尺置于尺垫半圆球的顶点上;4、尺垫应踏入土中或置于坚固地面上,观测过程中不得碰动仪器或尺垫,迁站时应保持前视尺垫不得移动。
五、应交资料个人实验报告(老师根据完成情况,打分,占平时成绩)附表:水准测量外业记录表日期:_____年___月___日天气:_____ 仪器型号:____________组号:________。

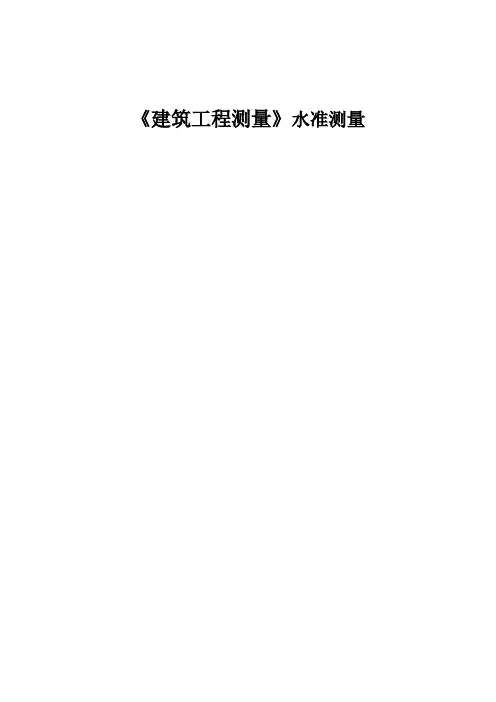

《建筑工程测量》水准测量水准测量原理一、高程测量1 高程测量的概念高程是确定地面点位置的基本要素之一,所以高程测量是测量的基本工作之一。
测定地球表面上点的高程的工作,称为高程测量。
高程测量的目的是获得未知点的高程,它一般是通过测出已知点和未知点之间的高差,再根据已知点的高程推算出未知点的高程。
2 高程测量的方法进行高程测量的主要方法有水准测量和三角高程测量。
水准测量是利用水平视线来测量两点之间的高差。
由于此方法施测简单,且精度较高,所以是高程测量中最主要的方法,被广泛应用于高程控制测量、工程勘测和各项施工测量中。
三角高程测量是通过测量两点之间的水平距离或倾斜距离和倾斜角,然后利用三角公式计算出两点间的高差。
此方法的精度受到各种条件的限制,一般只在适当的条件下才被采用。
除了上述两种方法以外,还有利用大气压力的变化测量高差的气压高程测量,以及20世纪90年代开始使用的GPS定位测量等形式。
本章着重介绍水准测量的方法。
3 我国高程基准为了统一全国的高程系统,我国采用与黄海平均海平面相吻合的大地水准面作为全国高程系统的基准面,设该面上的各点的绝对高程(海拔)为零。
建国后,我国曾采用青岛验潮站1950年~1956年观测资料,求得的黄海平均海水面作为高程的基准面,称之为“1956年黄海高程系”,并据此测得青岛观象山的国家水准原点的高程为72.289m,1987年我国国测[1987]365号文规定采用“1985年国家高程基准”。
即用青岛验潮站1953年~1979年验潮资料推算出的黄海平均海水面作为高程基准面,其高程起算点是位于青岛的“中华人民共和国水准原点”,其高程值为72.260m。
目前全国均应以此水准原点高程为准。
从青岛的水准原点出发,国家测绘部门分别用一、二、三、四等水准测量,在全国范围内测定一系列的水准点(代号为BM,英文Bench Mark的缩写)的高程。
根据这些水准点的高程,为地形测量而进行的水准测量,称为图根水准测量;为某一工程而进行的水准测量,称为工程水准测量。
水准仪认识及基本操作实验学时:2学时实验类型:验证实验要求:必做一、实验目的(一)认识水准仪构造、各个部件的名称和作用。
(二)掌握使用水准仪进行地面上两点间高差的测量的方法。
二、实验内容(一)水准仪构造的认识。
(二)地面上两点间高差的测量。
三、实验原理、方法和手段(一)原理1、水准仪构造原理。
2、水准测量原理—利用水准仪提供的水平视线,读取竖立于两点上水准尺的读数,来测定两点间的高差,再根据已知点的高程计算待定点的高程。
(二)方法和手段1、方法采用“连续水准测量”的方法,即从一个已知高程的水准点出发,利用一台水准仪和两把水准尺读出两点高差,从而计算出待测点的高程。
2、手段利用仪器测量、老师现场指导、学生动手训练。
四、实验组织运行要求(一)实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象,班级为单位分小组进行实验,由学院统一安排。
2、实验开始前,以小组为单位到测量实验室领取仪器和工具,并做好仪器使用登记工作。
领到仪器后,到指定实验地点集中,待实验指导教师作全面讲解后,方可开始实验。
3、对实验规定的各项内容,小组内每人均应轮流操作。
实验结束后,实验报告应独立完成。
4、实验应在规定时间内进行,不得无故缺席、迟到或早退;实验应在指定地点进行,不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导,实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时,必须及时向指导教师报告,不可随意自行处理。
8、实验结束时,应把观测记录交实验指导教师审阅,经教师认可后方可收拾和清理仪器、工具。
最后,将仪器、工具归还实验室。
(二)测量仪器借用规则测量仪器精密、贵重,对测量仪器的正确使用、精心爱护和科学保养,是测量工作人员必须具备的素质和应该掌握的技能,也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
工程测量第三版复习题答案一、单项选择题1. 在工程测量中,水准测量的目的是()。
A. 确定两点之间的高差B. 确定两点之间的距离C. 确定两点之间的水平角D. 确定两点之间的方向答案:A2. 角度测量中,观测者站在测站上,观测目标点与测站的夹角称为()。
A. 水平角B. 垂直角C. 天顶角D. 地平角答案:A3. 导线测量中,闭合导线闭合差应满足()。
A. 等于零B. 接近零C. 任意值D. 取决于测量精度要求答案:D4. 测量中,为了提高精度,常用的方法是()。
A. 增加观测次数B. 减少观测次数C. 改变测量方法D. 只进行一次观测答案:A5. 在地形图上,等高线表示的是()。
A. 地形的起伏B. 地形的坡度C. 地形的坡向D. 地形的高程答案:D二、多项选择题1. 在工程测量中,下列哪些因素会影响测量精度()。
A. 测量仪器的精度B. 测量者的技能C. 测量环境D. 测量方法答案:A, B, C, D2. 地形图上,下列哪些符号表示建筑物()。
A. □B. ○C. △D. ∆答案:A, C3. 工程测量中,下列哪些属于测量误差的来源()。
A. 仪器误差B. 观测者误差C. 环境误差D. 计算误差答案:A, B, C, D三、简答题1. 简述水准测量的基本原理。
答:水准测量是通过测量不同点之间的高差,进而确定各点相对于基准点的高程。
它通常使用水准仪,通过视线水平的原理,测量两点间的高差。
2. 描述导线测量的一般步骤。
答:导线测量一般包括以下步骤:确定起始点和终点,选择合适的测量方法,进行角度和距离的测量,计算导线长度和角度,最后进行误差分析和调整。
四、计算题1. 已知水准点A的高程为100.00m,通过水准仪测量得到点B相对于点A的高差为-0.50m,求点B的高程。
答:点B的高程 = 点A的高程 - 高差 = 100.00m - 0.50m = 99.50m。
五、论述题1. 论述地形图在工程设计中的作用和重要性。
