煤气柜培训教材第一节钢铁企业煤气柜的设置 (4)第二节五万威金斯气柜概述 (4)第三节转炉煤气柜容量的确定 (5)第一节钢铁企业煤气柜的设置一、煤气柜的作用钢铁企业设置煤气柜主要有以下三个作用：1、可有效地回收利用煤气。
利用煤气柜可及时吞吐煤气的特点，回收企业内部因生产不均衡性造成的瞬时煤气放散量。
2、可充分合理的使用企业内部的副产煤气。
在企业煤气平衡中，可不预留煤气缓冲量，从而可充分利用企业副产煤气，以减少外购燃料量，提高企业煤气的使用率。
3、稳定管网压力，改善轧钢加热炉等用户的热工制度。
利用煤气柜调节煤气管网压力，稳压效果好，可大大改善煤气供应的质量，提高煤气利用效率，降低消耗量的同时，还可以改善轧钢产品的质量。
简述煤气柜的作用：①以盈补缺。
②稳定管网压力。
③保证安全生产。
④调峰作用。
二、煤气柜的分类煤气柜按其密封方式不同，可分为两大类，即干式煤气柜及湿式煤气柜，干式煤气柜与湿式煤气柜又按其结构型式不同而分为几种型式。
详见下表。
卷帘式湿式煤气柜是一种结构比较简单的贮气柜，主要由储水池和钟形罩组成。
钟罩分为数节，可随煤气进出而升降。
钟罩升降方式不同，分为直立导轨式湿式煤气柜与螺旋式湿式煤气柜两种。
干式煤气柜主要由圆形或多边形的柱状外筒，及沿筒内壁上下的活塞，底板和顶板组成。
煤气贮存于活塞的下部，靠活塞上下移动来改变煤气柜的贮气容积。
干式煤气柜与湿式煤气相比其主要优点是：(1)贮气压力高而稳定。
前者设计压力5∙884~7∙845kPa,最高11.767kPa；后者压力波动在1.47~441kPa左右。
(2)基础工程费用低。
干式柜没有大型水槽，荷重小。
(3)使用年限长，维修工作量小。
前者寿命可长达50年以上，后者为15〜20年，且5~6年水槽就锈蚀，需经常修补。
(4)无大量污水排放，对环境污染少。
前者只有少量冷凝水外排，后者经常有含酚、氟污水外排。
(5)操作简单，运行安全。
后者经常向水封槽补水，水位不足易造成煤气泄漏。
转炉煤气柜的工作原理与设施
在转炉吹氧冶炼的过程中，产生大量的转炉煤气，这些煤气可作为二次能源利用，既节约了能源，又起到环保的作用。
一般企业转炉煤气回收率在60-80%。
本厂转炉煤气为卷帘密封型煤气柜，柜内采用橡胶布帘密封，其密封机构由橡胶布帘和套筒式护栏组成。
其工作原理是：无气时活塞全部落在底版上，当充气压力达到一定压力值后，活塞上升，带动套筒护栏，同时上升，活塞与护栏之间的橡胶布帘随活塞及布帘的升降作卷上卷下的动作，起密封气体的作用。
按照白灰窑的煤气使用量，主控室开启电除尘、加压机、等设备为白灰窑输送煤气。
转炉煤气柜工艺流程：
↓除尘风机负压把转炉煤气进行收集、除尘
↓除尘风机加压把煤气送到煤气柜
↓加压机负压，柜体内的煤气吸出（柜体活塞给煤气向下的压力）
↓静电除尘，吸附煤气中的泥土，后由水把泥土出
高炉煤气柜的设施：
柜体：卷帘密封型柜体，容积8×104m3；
电除尘室：电除尘器1台，除尘水泵2台（1台使用，1台备用）
主控室：1座（对煤气柜数据进行监控记录，现为3人岗位）
化验室：1座（化验煤气中一氧化碳、氧气、二氧化碳的含量）
加压机室：加压机3台（2台使用，1台备用）
转炉煤气柜的作用：
1、稳定调节管网压力的作用
2、储存过量煤气，亏气时补充管网的作用
3、对转炉煤气进行回收能更好的利用煤气能源创造价值，也能减少对大气的污染，达
到环保要求。
8×104m3转炉煤气柜技术资料2.1. 工作原理八万煤气柜是布帘密封型干式煤气柜，柜体为圆柱型，由侧板、柜底和柜顶组成。
带有密封橡胶布帘的活塞在柜体内上、下升降，来缓冲管网内煤气压力的波动，使送到用户的煤气保持在一定压力。
当煤气柜内没有煤气时，活塞处于底板上，T型挡板活塞挡板差不多高度的架台上，两个圆筒形密封橡胶帘均沿壁下垂。
煤气开始送入时，密封帘首先鼓起，外圈密封帘紧贴T型挡板，内圈密封膜紧贴活塞挡板。
当煤气继续送入达到2450Pa时，活塞开始上升。
此时内圈密封帘由于受到煤气压力的作用，在T型挡板与活塞挡板之间形成环状。
当活塞由于煤气流入再继续上升的时候，内密封帘紧贴活塞挡板的部分就移往T型挡板。
当煤气流入量达到煤气柜额定贮存量的40%时，活塞挡板的上部就顶到了T型挡板。
当流入量继续增加并达到2945Pa时，活塞就顶着T型挡板一起上升，此时外橡胶帘开始在T型挡板与侧板之间形成环状，并从贴紧T型挡板的位置变为贴紧侧板的位置。
当煤气继续送入气柜并达到额定容量时，活塞升到最高位，外密封帘就全贴在侧板上。
煤气流出时活塞挡板、T型挡板和密封帘的动作过程与上述过程完全相反。
T型挡板与侧板间的理论间隙为370±20mm，运行时允许的最大漂移量为120mm。
2.2. 主要技术参数内容参数气柜型式布帘密封型干式煤气柜公称容量8×104m3贮存介质转炉煤气贮气温度≤60℃储存压力2940/2450Pa活塞运行速度0～4m/min活塞行程31.550m煤气含尘量～100mg/Nm3放散管的放散能力130000Nm3/h气柜外径58.000m侧板高度39.070m侧板段数26段密封段数2段气柜总高47.900m立柱根数30根回廊层数5层2.3. 本体主要构件主要构件有侧板、立柱、底板、柜顶、活塞、活塞底板、T型挡板、密封构件等，下面主要介绍密封构件。
密封构件主要由内外两圈橡胶布帘构成。
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改转炉煤气柜技术操作规程(新版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.转炉煤气柜技术操作规程(新版)一、系统工艺流程简介：转炉回收煤气经过净化后进入煤气柜，柜内煤气经出柜管道进入电除尘，使煤气经过进一步净化使含尘量降低后进入煤气加压机，经煤气加压机加压后送往煤气用户。
二、主要设备名称及技术参数1、煤气柜名称公程容量直径总高度侧板高度活塞行程底面积㎡支柱数储气压力KPa煤气温度℃橡胶加布帘密封干式煤气柜（威金斯）8万5843.538.132.12600302.2~3.30~452、煤气加压机煤气加压机型号进口压力KPa出口压力KPa转数r/min输送量m3/min电机型号电机功率KW允许振动值mm/s 允许压力KPa AH420-1.241.5~2.522.52960420YB450S3-22800.0522.5三、工艺流程示意简图四、主要设备运行参数1．煤气柜上限7万m³，下限0.8万m³。
平衡度变化在50㎜以内，活塞漂移度分别在±120、1452．进柜煤气含O2量小于1%，CO含量大于35%。
3．进电除尘煤气含O2不大于1%，进入电除尘煤气O2含量大于1%，仪表发出报警，电除尘高低压电自动断电。
4．当电除尘进口煤气压力≤2Kpa时，仪表发出一次报警。
当进口煤气压力≤1Kpa时，仪表发出二次报警，同时电除尘自动断电。

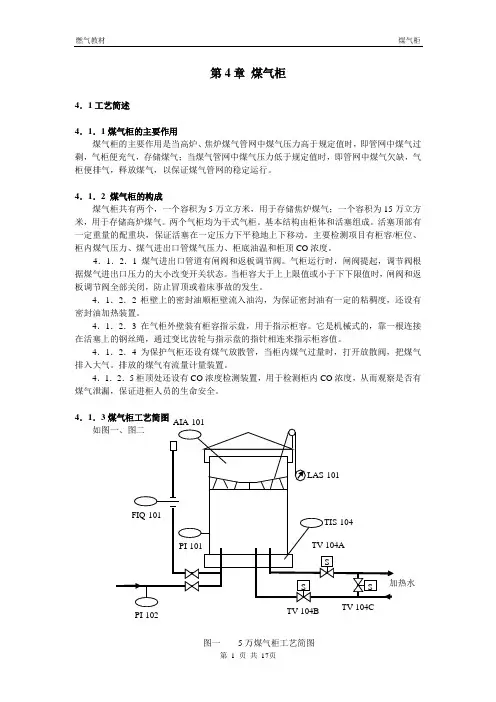

第4章煤气柜4．1工艺简述4．1．1煤气柜的主要作用煤气柜的主要作用是当高炉、焦炉煤气管网中煤气压力高于规定值时，即管网中煤气过剩，气柜便充气，存储煤气；当煤气管网中煤气压力低于规定值时，即管网中煤气欠缺，气柜便排气，释放煤气，以保证煤气管网的稳定运行。
4．1．2 煤气柜的构成煤气柜共有两个，一个容积为5万立方米，用于存储焦炉煤气；一个容积为15万立方米，用于存储高炉煤气。
两个气柜均为干式气柜。
基本结构由柜体和活塞组成。
活塞顶部有一定重量的配重块，保证活塞在一定压力下平稳地上下移动。
主要检测项目有柜容/柜位、柜内煤气压力、煤气进出口管煤气压力、柜底油温和柜顶CO浓度。
4．1．2．1煤气进出口管道有闸阀和返板调节阀。
气柜运行时，闸阀提起，调节阀根据煤气进出口压力的大小改变开关状态。
当柜容大于上上限值或小于下下限值时，闸阀和返板调节阀全部关闭，防止冒顶或着床事故的发生。
4．1．2．2柜壁上的密封油顺柜壁流入油沟，为保证密封油有一定的粘稠度，还设有密封油加热装置。
4．1．2．3在气柜外壁装有柜容指示盘，用于指示柜容。
它是机械式的，靠一根连接在活塞上的钢丝绳，通过变比齿轮与指示盘的指针相连来指示柜容值。
4．1．2．4为保护气柜还设有煤气放散管，当柜内煤气过量时，打开放散阀，把煤气排入大气。
排放的煤气有流量计量装置。
4．1．2．5柜顶处还设有CO浓度检测装置，用于检测柜内CO浓度，从而观察是否有煤气泄漏，保证进柜人员的生命安全。
4．1．34．2控制原理4．2．1柜容/柜位的测量柜容/柜位的测量目前有两种方式。
方式之一是采用机械式“位置变送器”，当活塞上下移动时，该变送器发出正或负脉冲，然后通过“隔离放大器”将信号放大，再由“柜位指示仪”显示相应的柜容/柜位。
方式之二是采用“超声波物位计”，由安装在柜顶的“换能器”检测活塞距柜顶的距离，通过屏蔽电缆把信号传送到二次显示表。
如图三、图四图三机械式柜容/柜位显示回路图四超声波物位显示回路4．2．2气柜压力显示回路气柜的压力测量有两个，一个是柜内煤气压力，一个是进出口煤气压力。
