煤气柜资料

煤气柜培训教材第一节钢铁企业煤气柜的设置 (4)第二节五万威金斯气柜概述 (4)第三节转炉煤气柜容量的确定 (5)第一节钢铁企业煤气柜的设置一、煤气柜的作用钢铁企业设置煤气柜主要有以下三个作用：1、可有效地回收利用煤气。

利用煤气柜可及时吞吐煤气的特点，回收企业内部因生产不均衡性造成的瞬时煤气放散量。

2、可充分合理的使用企业内部的副产煤气。

在企业煤气平衡中，可不预留煤气缓冲量，从而可充分利用企业副产煤气，以减少外购燃料量，提高企业煤气的使用率。

3、稳定管网压力，改善轧钢加热炉等用户的热工制度。

利用煤气柜调节煤气管网压力，稳压效果好，可大大改善煤气供应的质量，提高煤气利用效率，降低消耗量的同时，还可以改善轧钢产品的质量。

简述煤气柜的作用：①以盈补缺。

②稳定管网压力。

③保证安全生产。

④调峰作用。

二、煤气柜的分类煤气柜按其密封方式不同，可分为两大类，即干式煤气柜及湿式煤气柜，干式煤气柜与湿式煤气柜又按其结构型式不同而分为几种型式。

详见下表。

卷帘式湿式煤气柜是一种结构比较简单的贮气柜，主要由储水池和钟形罩组成。

钟罩分为数节，可随煤气进出而升降。

钟罩升降方式不同，分为直立导轨式湿式煤气柜与螺旋式湿式煤气柜两种。

干式煤气柜主要由圆形或多边形的柱状外筒，及沿筒内壁上下的活塞，底板和顶板组成。

煤气贮存于活塞的下部，靠活塞上下移动来改变煤气柜的贮气容积。

干式煤气柜与湿式煤气相比其主要优点是：(1)贮气压力高而稳定。

前者设计压力5∙884~7∙845kPa,最高11.767kPa；后者压力波动在1.47~441kPa左右。

(2)基础工程费用低。

干式柜没有大型水槽，荷重小。

(3)使用年限长，维修工作量小。

前者寿命可长达50年以上，后者为15〜20年，且5~6年水槽就锈蚀，需经常修补。

(4)无大量污水排放，对环境污染少。

前者只有少量冷凝水外排，后者经常有含酚、氟污水外排。

(5)操作简单，运行安全。

后者经常向水封槽补水，水位不足易造成煤气泄漏。

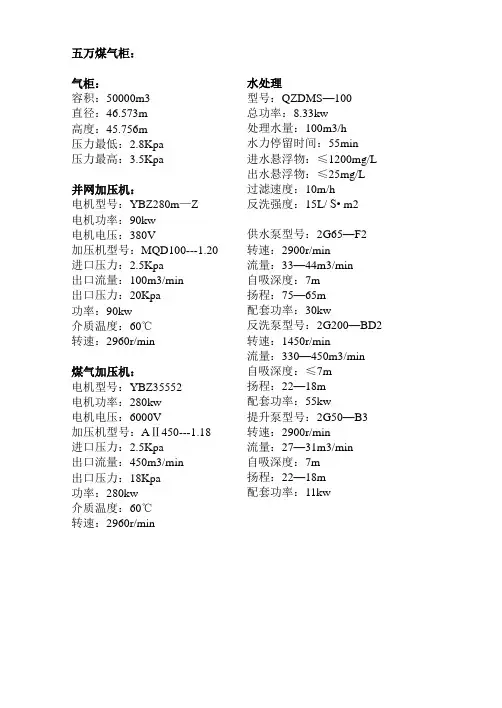

五万煤气柜：气柜：容积：50000m3直径：46.573m高度：45.756m压力最低：2.8Kpa压力最高：3.5Kpa并网加压机：电机型号：YBZ280m—Z电机功率：90kw电机电压：380V加压机型号：MQD100---1.20 进口压力：2.5Kpa出口流量：100m3/min出口压力：20Kpa功率：90kw介质温度：60℃转速：2960r/min煤气加压机：电机型号：YBZ35552电机功率：280kw电机电压：6000V加压机型号：AⅡ450---1.18 进口压力：2.5Kpa出口流量：450m3/min出口压力：18Kpa功率：280kw介质温度：60℃转速：2960r/min 水处理型号：QZDMS—100总功率：8.33kw处理水量：100m3/h水力停留时间：55min进水悬浮物：≤1200mg/L 出水悬浮物：≤25mg/L过滤速度：10m/h反洗强度：15L/ S• m2供水泵型号：2G65—F2转速：2900r/min流量：33—44m3/min自吸深度：7m扬程：75—65m配套功率：30kw反洗泵型号：2G200—BD2 转速：1450r/min流量：330—450m3/min自吸深度：≤7m扬程：22—18m配套功率：55kw提升泵型号：2G50—B3转速：2900r/min流量：27—31m3/min自吸深度：7m扬程：22—18m配套功率：11kw汽化：软水泵型号：DG46—50X扬程：200m流量：46 m3/h转速：2950r/min软水泵电机型号：Y225M—2功率：45KW电压：380V电流：82.8A转速：2970r/min重量：322KG热水循环泵电机型号：Y2---280S—4功率：75KW电流：139.6A转速：1480r/min频率：50HZ重量：495kg汽化技术参数：1、汽包水位控制在500mm-700mm之间。

2、汽包报警值0.3m,提枪值0.1m，高位报警值0.9m。

8×104m3转炉煤气柜技术资料2.1. 工作原理八万煤气柜是布帘密封型干式煤气柜，柜体为圆柱型，由侧板、柜底和柜顶组成。

带有密封橡胶布帘的活塞在柜体内上、下升降，来缓冲管网内煤气压力的波动，使送到用户的煤气保持在一定压力。

当煤气柜内没有煤气时，活塞处于底板上，T型挡板活塞挡板差不多高度的架台上，两个圆筒形密封橡胶帘均沿壁下垂。

煤气开始送入时，密封帘首先鼓起，外圈密封帘紧贴T型挡板，内圈密封膜紧贴活塞挡板。

当煤气继续送入达到2450Pa时，活塞开始上升。

此时内圈密封帘由于受到煤气压力的作用，在T型挡板与活塞挡板之间形成环状。

当活塞由于煤气流入再继续上升的时候，内密封帘紧贴活塞挡板的部分就移往T型挡板。

当煤气流入量达到煤气柜额定贮存量的40%时，活塞挡板的上部就顶到了T型挡板。

当流入量继续增加并达到2945Pa时，活塞就顶着T型挡板一起上升，此时外橡胶帘开始在T型挡板与侧板之间形成环状，并从贴紧T型挡板的位置变为贴紧侧板的位置。

当煤气继续送入气柜并达到额定容量时，活塞升到最高位，外密封帘就全贴在侧板上。

煤气流出时活塞挡板、T型挡板和密封帘的动作过程与上述过程完全相反。

T型挡板与侧板间的理论间隙为370±20mm，运行时允许的最大漂移量为120mm。

2.2. 主要技术参数内容参数气柜型式布帘密封型干式煤气柜公称容量8×104m3贮存介质转炉煤气贮气温度≤60℃储存压力2940/2450Pa活塞运行速度0～4m/min活塞行程31.550m煤气含尘量～100mg/Nm3放散管的放散能力130000Nm3/h气柜外径58.000m侧板高度39.070m侧板段数26段密封段数2段气柜总高47.900m立柱根数30根回廊层数5层2.3. 本体主要构件主要构件有侧板、立柱、底板、柜顶、活塞、活塞底板、T型挡板、密封构件等，下面主要介绍密封构件。

密封构件主要由内外两圈橡胶布帘构成。

煤气柜分类煤气柜种类很多，按其压力不同可分为低压煤气柜(低于7000Pa)和高压煤气柜（大于0.5MPa)，按密封方式不同，有湿式气柜和干式气柜之分，按结构型式不同，又分直升式和螺旋式。

转炉煤气回收中应用的为低压湿式气柜。

按水槽形状不同分满膛水槽和环形水槽，如按材质不同，又有预应力钢筋混凝土水槽和钢结构水槽之别。

湿式煤气柜的分类见表5－18。

转炉煤气回收中常用的为湿式螺旋预应力钢筋混凝土满膛水槽式煤气柜。

煤气柜的节数可以由一至五节组成，由内向外依次称为钟罩、二塔、三塔……外塔。

当气柜充气时，钟罩(内塔)下部杯状构造的杯环从水槽内汲水，在塔上升时，外塔上部挂环被杯环吊起一起上升，杯环的水使煤气与外部气体隔断形成水封，按同样步骤各外侧塔身顺应挂起吊上。

中国冶金行业网煤气柜压力一般为1000～4000Pa 。

（3）煤气柜容积计算表5─18 湿式煤气柜的分类 密封方式 按结构形式分类 按水槽形式分类 按水槽结构分类 湿式方式直升式满膛水槽式 预应力混凝土结构 钢结构环形水槽式预应力混凝土结构 钢结构螺旋式满膛水槽式 预应力混凝土结构 钢结构环形水槽式预应力混凝土结构 钢结构气柜容积的选择应根据煤气用户的特点，结合当地煤气平衡及调度的具体条件而定，一般可按如下方法计算：212111n n K t t GV V g ⎪⎪⎭⎫ ⎝⎛-= ，（Nm 3） (5－64) 式中V —煤气柜容积，Nm 3；G —转炉每炉的最大产钢量，t ；Vg —冶炼每吨钢所回收的煤气量(一般为100Nm 3)； t 1—每炉钢的煤气回收时间，min ； t 2—每炉钢的冶炼周期，min ；K ——考虑回收与使用时的不平衡系数，一般取0.6～0.8；. n 1—转炉车间同时吹炼的炉座数；n 2—煤气柜高低位容积系数，(一般为1.1～1.2)。

煤气柜实际所需的容积(操作容积)V'：527311010.804273d t V V P +⨯⎛⎫⎛⎫'=+ ⎪⎪⎝⎭⎝⎭ ， （m 3） (5－65) 式中d —进柜煤气的含湿量，g/m 3；t —进柜煤气的温度，℃； P —煤气的进柜压力，Pa 。

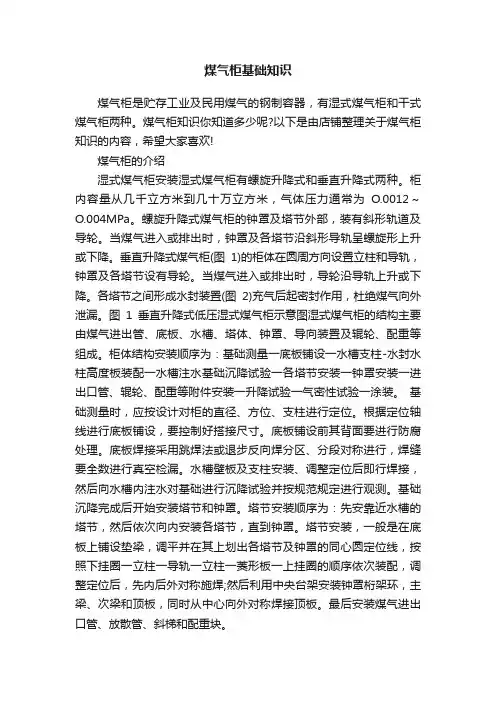

煤气柜基础知识煤气柜是贮存工业及民用煤气的钢制容器，有湿式煤气柜和干式煤气柜两种。

煤气柜知识你知道多少呢?以下是由店铺整理关于煤气柜知识的内容，希望大家喜欢!煤气柜的介绍湿式煤气柜安装湿式煤气柜有螺旋升降式和垂直升降式两种。

柜内容量从几千立方米到几十万立方米，气体压力通常为O.0012～O.004MPa。

螺旋升降式煤气柜的钟罩及塔节外部，装有斜形轨道及导轮。

当煤气进入或排出时，钟罩及各塔节沿斜形导轨呈螺旋形上升或下降。

垂直升降式煤气柜(图1)的柜体在圆周方向设置立柱和导轨，钟罩及各塔节设有导轮。

当煤气进入或排出时，导轮沿导轨上升或下降。

各塔节之间形成水封装置(图2)充气后起密封作用，杜绝煤气向外泄漏。

图1垂直升降式低压湿式煤气柜示意图湿式煤气柜的结构主要由煤气进出管、底板、水槽、塔体、钟罩、导向装置及辊轮、配重等组成。

柜体结构安装顺序为：基础测量一底板铺设一水槽支柱-水封水柱高度板装配一水槽注水基础沉降试验一各塔节安装一钟罩安装一进出口管、辊轮、配重等附件安装一升降试验一气密性试验一涂装。

基础测量时，应按设计对柜的直径、方位、支柱进行定位。

根据定位轴线进行底板铺设，要控制好搭接尺寸。

底板铺设前其背面要进行防腐处理。

底板焊接采用跳焊法或退步反向焊分区、分段对称进行，焊缝要全数进行真空检漏。

水槽壁板及支柱安装、调整定位后即行焊接，然后向水槽内注水对基础进行沉降试验并按规范规定进行观测。

基础沉降完成后开始安装塔节和钟罩。

塔节安装顺序为：先安靠近水槽的塔节，然后依次向内安装各塔节，直到钟罩。

塔节安装，一般是在底板上铺设垫梁，调平并在其上划出各塔节及钟罩的同心圆定位线，按照下挂圈一立柱一导轨一立柱一菱形板一上挂圈的顺序依次装配，调整定位后，先内后外对称施焊;然后利用中央台架安装钟罩桁架环，主梁、次梁和顶板，同时从中心向外对称焊接顶板。

最后安装煤气进出口管、放散管、斜梯和配重块。

煤气柜的升降试验是在全部安装完成、电气仪表调试合格后进行，先向水槽充水，用鼓风机从煤气进出口管向柜内鼓风，当钟罩及各塔节先后升起并上升到位后，关闭进出口管，打开放散阀，排出空气，各塔节便开始下降，依次先慢速后快速反复进行升降试验。

第4章煤气柜4．1工艺简述4．1．1煤气柜的主要作用煤气柜的主要作用是当高炉、焦炉煤气管网中煤气压力高于规定值时，即管网中煤气过剩，气柜便充气，存储煤气；当煤气管网中煤气压力低于规定值时，即管网中煤气欠缺，气柜便排气，释放煤气，以保证煤气管网的稳定运行。

4．1．2 煤气柜的构成煤气柜共有两个，一个容积为5万立方米，用于存储焦炉煤气；一个容积为15万立方米，用于存储高炉煤气。

两个气柜均为干式气柜。

基本结构由柜体和活塞组成。

活塞顶部有一定重量的配重块，保证活塞在一定压力下平稳地上下移动。

主要检测项目有柜容/柜位、柜内煤气压力、煤气进出口管煤气压力、柜底油温和柜顶CO浓度。

4．1．2．1煤气进出口管道有闸阀和返板调节阀。

气柜运行时，闸阀提起，调节阀根据煤气进出口压力的大小改变开关状态。

当柜容大于上上限值或小于下下限值时，闸阀和返板调节阀全部关闭，防止冒顶或着床事故的发生。

4．1．2．2柜壁上的密封油顺柜壁流入油沟，为保证密封油有一定的粘稠度，还设有密封油加热装置。

4．1．2．3在气柜外壁装有柜容指示盘，用于指示柜容。

它是机械式的，靠一根连接在活塞上的钢丝绳，通过变比齿轮与指示盘的指针相连来指示柜容值。

4．1．2．4为保护气柜还设有煤气放散管，当柜内煤气过量时，打开放散阀，把煤气排入大气。

排放的煤气有流量计量装置。

4．1．2．5柜顶处还设有CO浓度检测装置，用于检测柜内CO浓度，从而观察是否有煤气泄漏，保证进柜人员的生命安全。

4．1．34．2控制原理4．2．1柜容/柜位的测量柜容/柜位的测量目前有两种方式。

方式之一是采用机械式“位置变送器”，当活塞上下移动时，该变送器发出正或负脉冲，然后通过“隔离放大器”将信号放大，再由“柜位指示仪”显示相应的柜容/柜位。

方式之二是采用“超声波物位计”，由安装在柜顶的“换能器”检测活塞距柜顶的距离，通过屏蔽电缆把信号传送到二次显示表。

如图三、图四图三机械式柜容/柜位显示回路图四超声波物位显示回路4．2．2气柜压力显示回路气柜的压力测量有两个，一个是柜内煤气压力，一个是进出口煤气压力。
