煤气柜的作用

煤气柜培训教材第一节钢铁企业煤气柜的设置 (4)第二节五万威金斯气柜概述 (4)第三节转炉煤气柜容量的确定 (5)第一节钢铁企业煤气柜的设置一、煤气柜的作用钢铁企业设置煤气柜主要有以下三个作用：1、可有效地回收利用煤气。

利用煤气柜可及时吞吐煤气的特点，回收企业内部因生产不均衡性造成的瞬时煤气放散量。

2、可充分合理的使用企业内部的副产煤气。

在企业煤气平衡中，可不预留煤气缓冲量，从而可充分利用企业副产煤气，以减少外购燃料量，提高企业煤气的使用率。

3、稳定管网压力，改善轧钢加热炉等用户的热工制度。

利用煤气柜调节煤气管网压力，稳压效果好，可大大改善煤气供应的质量，提高煤气利用效率，降低消耗量的同时，还可以改善轧钢产品的质量。

简述煤气柜的作用：①以盈补缺。

②稳定管网压力。

③保证安全生产。

④调峰作用。

二、煤气柜的分类煤气柜按其密封方式不同，可分为两大类，即干式煤气柜及湿式煤气柜，干式煤气柜与湿式煤气柜又按其结构型式不同而分为几种型式。

详见下表。

卷帘式湿式煤气柜是一种结构比较简单的贮气柜，主要由储水池和钟形罩组成。

钟罩分为数节，可随煤气进出而升降。

钟罩升降方式不同，分为直立导轨式湿式煤气柜与螺旋式湿式煤气柜两种。

干式煤气柜主要由圆形或多边形的柱状外筒，及沿筒内壁上下的活塞，底板和顶板组成。

煤气贮存于活塞的下部，靠活塞上下移动来改变煤气柜的贮气容积。

干式煤气柜与湿式煤气相比其主要优点是：(1)贮气压力高而稳定。

前者设计压力5∙884~7∙845kPa,最高11.767kPa；后者压力波动在1.47~441kPa左右。

(2)基础工程费用低。

干式柜没有大型水槽，荷重小。

(3)使用年限长，维修工作量小。

前者寿命可长达50年以上，后者为15〜20年，且5~6年水槽就锈蚀，需经常修补。

(4)无大量污水排放，对环境污染少。

前者只有少量冷凝水外排，后者经常有含酚、氟污水外排。

(5)操作简单，运行安全。

后者经常向水封槽补水，水位不足易造成煤气泄漏。

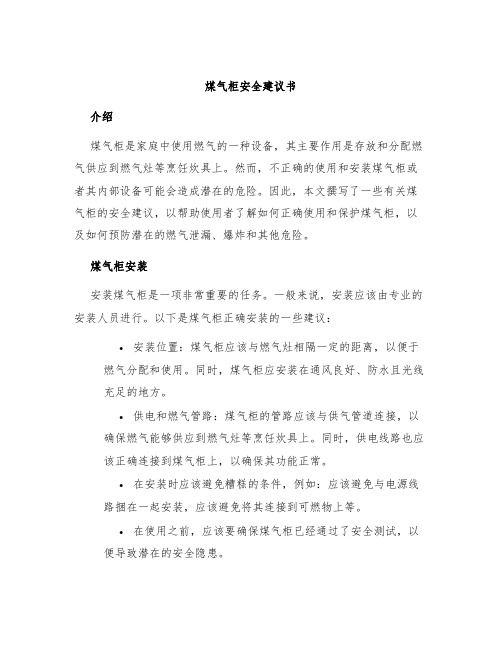

煤气柜安全建议书介绍煤气柜是家庭中使用燃气的一种设备，其主要作用是存放和分配燃气供应到燃气灶等烹饪炊具上。

然而，不正确的使用和安装煤气柜或者其内部设备可能会造成潜在的危险。

因此，本文撰写了一些有关煤气柜的安全建议，以帮助使用者了解如何正确使用和保护煤气柜，以及如何预防潜在的燃气泄漏、爆炸和其他危险。

煤气柜安装安装煤气柜是一项非常重要的任务。

一般来说，安装应该由专业的安装人员进行。

以下是煤气柜正确安装的一些建议：•安装位置：煤气柜应该与燃气灶相隔一定的距离，以便于燃气分配和使用。

同时，煤气柜应安装在通风良好、防水且光线充足的地方。

•供电和燃气管路：煤气柜的管路应该与供气管道连接，以确保燃气能够供应到燃气灶等烹饪炊具上。

同时，供电线路也应该正确连接到煤气柜上，以确保其功能正常。

•在安装时应该避免糟糕的条件，例如：应该避免与电源线路捆在一起安装，应该避免将其连接到可燃物上等。

•在使用之前，应该要确保煤气柜已经通过了安全测试，以便导致潜在的安全隐患。

煤气柜的正确使用使用煤气柜时，应该注意以下事项：•煤气柜应该经常进行检查，以确保其未受到损坏或磨损。

特别要检查煤气管线有无裂口，煤气阀门是否正常。

•在使用或非使用煤气柜时，千万不要在煤气柜上面放置任何物品，否则会增加煤气柜的摔落风险。

•在开关燃气柜门和燃气的操作上足够小心，在开启燃气柜门时，你应该要注意等待煤气消散后再按动电源开关，以避免产生火花或者火源。

•煤气柜的排气要留意，使其通畅。

排气口不能与任何物品紧贴或堵塞，否则会出现燃气泄漏的危险。

煤气泄漏煤气泄漏是一个非常危险的情况，一旦出现煤气泄漏，应该立即采取以下措施：•立即关闭燃气进气阀门，离开现场，并告知其他在场人员远离事故现场。

•不使用打火机或打火任何火源。

•打电话报警和求援。

结论在日常生活中，应该足够小心谨慎使用煤气柜。

任何不当行为都可能会对您和您家人的生命安全带来潜在的危险。

使用煤气柜时应该始终遵循正确的安装和使用方法，每天检查煤气柜的状态，如果遇到煤气泄漏的情况时，应该立即采取措施进行处理。

转炉煤气柜的工作原理与设施
在转炉吹氧冶炼的过程中，产生大量的转炉煤气，这些煤气可作为二次能源利用，既节约了能源，又起到环保的作用。

一般企业转炉煤气回收率在60-80%。

本厂转炉煤气为卷帘密封型煤气柜，柜内采用橡胶布帘密封，其密封机构由橡胶布帘和套筒式护栏组成。

其工作原理是：无气时活塞全部落在底版上，当充气压力达到一定压力值后，活塞上升，带动套筒护栏，同时上升，活塞与护栏之间的橡胶布帘随活塞及布帘的升降作卷上卷下的动作，起密封气体的作用。

按照白灰窑的煤气使用量，主控室开启电除尘、加压机、等设备为白灰窑输送煤气。

转炉煤气柜工艺流程：
↓除尘风机负压把转炉煤气进行收集、除尘
↓除尘风机加压把煤气送到煤气柜
↓加压机负压，柜体内的煤气吸出（柜体活塞给煤气向下的压力）
↓静电除尘，吸附煤气中的泥土，后由水把泥土出
高炉煤气柜的设施：
柜体：卷帘密封型柜体，容积8×104m3；
电除尘室：电除尘器1台，除尘水泵2台（1台使用，1台备用）
主控室：1座（对煤气柜数据进行监控记录，现为3人岗位）
化验室：1座（化验煤气中一氧化碳、氧气、二氧化碳的含量）
加压机室：加压机3台（2台使用，1台备用）
转炉煤气柜的作用：
1、稳定调节管网压力的作用
2、储存过量煤气，亏气时补充管网的作用
3、对转炉煤气进行回收能更好的利用煤气能源创造价值，也能减少对大气的污染，达
到环保要求。

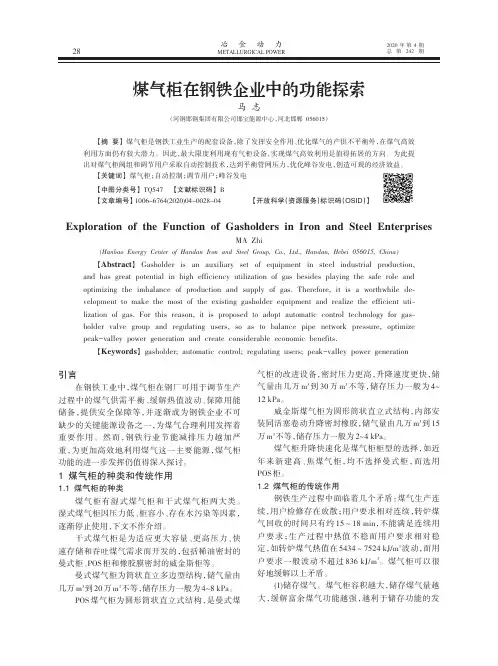

引言在钢铁工业中，煤气柜在钢厂可用于调节生产过程中的煤气供需平衡、缓解热值波动、保障用能储备，提供安全保障等，并逐渐成为钢铁企业不可缺少的关键能源设备之一，为煤气合理利用发挥着重要作用。

然而，钢铁行业节能减排压力越加严重，为更加高效地利用煤气这一主要能源，煤气柜功能的进一步发挥仍值得深入探讨。

1煤气柜的种类和传统作用1.1煤气柜的种类煤气柜有湿式煤气柜和干式煤气柜两大类。

湿式煤气柜因压力低、柜容小、存在水污染等因素，逐渐停止使用，下文不作介绍。

干式煤气柜是为适应更大容量、更高压力、快速存储和吞吐煤气需求而开发的，包括稀油密封的曼式柜、POS 柜和橡胶膜密封的威金斯柜等。

曼式煤气柜为筒状直立多边型结构，储气量由几万m 3到20万m 3不等，储存压力一般为4~8kPa 。

POS 煤气柜为圆形筒状直立式结构，是曼式煤气柜的改进设备，密封压力更高，升降速度更快，储气量由几万m 3到30万m 3不等，储存压力一般为4~12kPa 。

威金斯煤气柜为圆形筒状直立式结构，内部安装同活塞卷动升降密封橡胶，储气量由几万m 3到15万m 3不等，储存压力一般为2~4kPa 。

煤气柜升降快速化是煤气柜柜型的选择，如近年来新建高、焦煤气柜，均不选择曼式柜，而选用POS 柜。

1.2煤气柜的传统作用钢铁生产过程中面临着几个矛盾：煤气生产连续，用户检修存在放散；用户要求相对连续，转炉煤气回收的时间只有约15～18min ，不能满足连续用户要求；生产过程中热值不稳而用户要求相对稳定，如转炉煤气热值在5434～7524kJ/m 3波动，而用户要求一般波动不超过836kJ/m 3。

煤气柜可以很好地缓解以上矛盾。

(1)储存煤气。

煤气柜容积越大，储存煤气量越大，缓解富余煤气功能越强，越利于储存功能的发煤气柜在钢铁企业中的功能探索马志（河钢邯钢集团有限公司邯宝能源中心，河北邯郸056015）【摘要】煤气柜是钢铁工业生产的配套设备，除了发挥安全作用、优化煤气的产供不平衡外，在煤气高效利用方面仍有较大潜力。

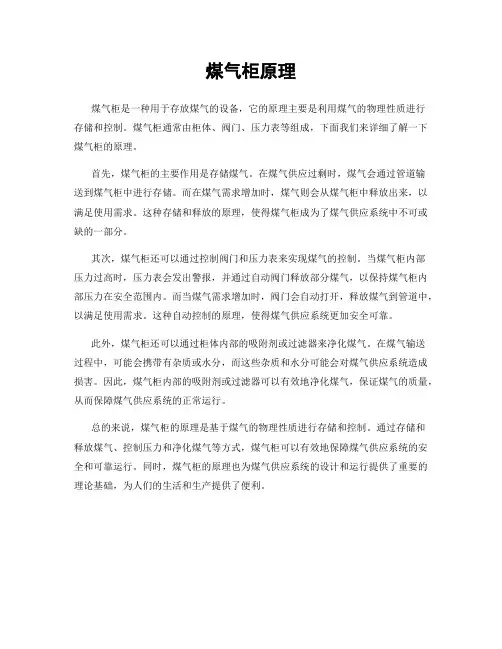

煤气柜原理
煤气柜是一种用于存放煤气的设备，它的原理主要是利用煤气的物理性质进行
存储和控制。

煤气柜通常由柜体、阀门、压力表等组成，下面我们来详细了解一下煤气柜的原理。

首先，煤气柜的主要作用是存储煤气。

在煤气供应过剩时，煤气会通过管道输
送到煤气柜中进行存储。

而在煤气需求增加时，煤气则会从煤气柜中释放出来，以满足使用需求。

这种存储和释放的原理，使得煤气柜成为了煤气供应系统中不可或缺的一部分。

其次，煤气柜还可以通过控制阀门和压力表来实现煤气的控制。

当煤气柜内部
压力过高时，压力表会发出警报，并通过自动阀门释放部分煤气，以保持煤气柜内部压力在安全范围内。

而当煤气需求增加时，阀门会自动打开，释放煤气到管道中，以满足使用需求。

这种自动控制的原理，使得煤气供应系统更加安全可靠。

此外，煤气柜还可以通过柜体内部的吸附剂或过滤器来净化煤气。

在煤气输送
过程中，可能会携带有杂质或水分，而这些杂质和水分可能会对煤气供应系统造成损害。

因此，煤气柜内部的吸附剂或过滤器可以有效地净化煤气，保证煤气的质量，从而保障煤气供应系统的正常运行。

总的来说，煤气柜的原理是基于煤气的物理性质进行存储和控制。

通过存储和
释放煤气、控制压力和净化煤气等方式，煤气柜可以有效地保障煤气供应系统的安全和可靠运行。

同时，煤气柜的原理也为煤气供应系统的设计和运行提供了重要的理论基础，为人们的生活和生产提供了便利。

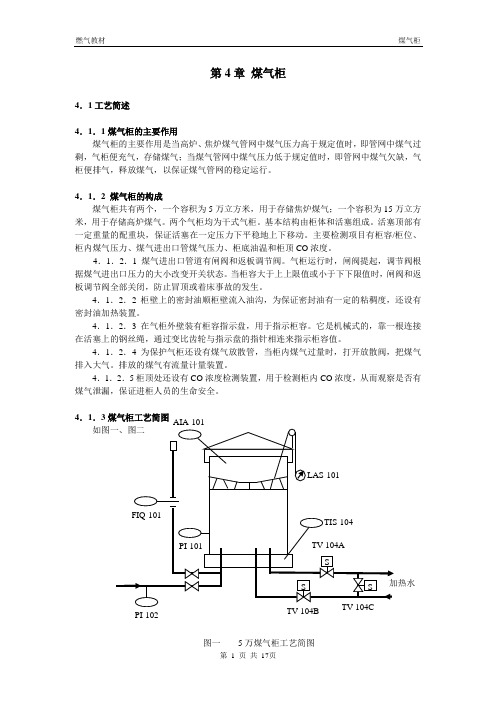

第4章煤气柜4．1工艺简述4．1．1煤气柜的主要作用煤气柜的主要作用是当高炉、焦炉煤气管网中煤气压力高于规定值时，即管网中煤气过剩，气柜便充气，存储煤气；当煤气管网中煤气压力低于规定值时，即管网中煤气欠缺，气柜便排气，释放煤气，以保证煤气管网的稳定运行。

4．1．2 煤气柜的构成煤气柜共有两个，一个容积为5万立方米，用于存储焦炉煤气；一个容积为15万立方米，用于存储高炉煤气。

两个气柜均为干式气柜。

基本结构由柜体和活塞组成。

活塞顶部有一定重量的配重块，保证活塞在一定压力下平稳地上下移动。

主要检测项目有柜容/柜位、柜内煤气压力、煤气进出口管煤气压力、柜底油温和柜顶CO浓度。

4．1．2．1煤气进出口管道有闸阀和返板调节阀。

气柜运行时，闸阀提起，调节阀根据煤气进出口压力的大小改变开关状态。

当柜容大于上上限值或小于下下限值时，闸阀和返板调节阀全部关闭，防止冒顶或着床事故的发生。

4．1．2．2柜壁上的密封油顺柜壁流入油沟，为保证密封油有一定的粘稠度，还设有密封油加热装置。

4．1．2．3在气柜外壁装有柜容指示盘，用于指示柜容。

它是机械式的，靠一根连接在活塞上的钢丝绳，通过变比齿轮与指示盘的指针相连来指示柜容值。

4．1．2．4为保护气柜还设有煤气放散管，当柜内煤气过量时，打开放散阀，把煤气排入大气。

排放的煤气有流量计量装置。

4．1．2．5柜顶处还设有CO浓度检测装置，用于检测柜内CO浓度，从而观察是否有煤气泄漏，保证进柜人员的生命安全。

4．1．34．2控制原理4．2．1柜容/柜位的测量柜容/柜位的测量目前有两种方式。

方式之一是采用机械式“位置变送器”，当活塞上下移动时，该变送器发出正或负脉冲，然后通过“隔离放大器”将信号放大，再由“柜位指示仪”显示相应的柜容/柜位。

方式之二是采用“超声波物位计”，由安装在柜顶的“换能器”检测活塞距柜顶的距离，通过屏蔽电缆把信号传送到二次显示表。

如图三、图四图三机械式柜容/柜位显示回路图四超声波物位显示回路4．2．2气柜压力显示回路气柜的压力测量有两个，一个是柜内煤气压力，一个是进出口煤气压力。

第4章煤气柜4．1工艺简述4．1．1煤气柜的主要作用煤气柜的主要作用是当高炉、焦炉煤气管网中煤气压力高于规定值时，即管网中煤气过剩，气柜便充气，存储煤气；当煤气管网中煤气压力低于规定值时，即管网中煤气欠缺，气柜便排气，释放煤气，以保证煤气管网的稳定运行。

4．1．2 煤气柜的构成煤气柜共有两个，一个容积为5万立方米，用于存储焦炉煤气；一个容积为15万立方米，用于存储高炉煤气。

两个气柜均为干式气柜。

基本结构由柜体和活塞组成。

活塞顶部有一定重量的配重块，保证活塞在一定压力下平稳地上下移动。

主要检测项目有柜容/柜位、柜内煤气压力、煤气进出口管煤气压力、柜底油温和柜顶CO浓度。

4．1．2．1煤气进出口管道有闸阀和返板调节阀。

气柜运行时，闸阀提起，调节阀根据煤气进出口压力的大小改变开关状态。

当柜容大于上上限值或小于下下限值时，闸阀和返板调节阀全部关闭，防止冒顶或着床事故的发生。

4．1．2．2柜壁上的密封油顺柜壁流入油沟，为保证密封油有一定的粘稠度，还设有密封油加热装置。

4．1．2．3在气柜外壁装有柜容指示盘，用于指示柜容。

它是机械式的，靠一根连接在活塞上的钢丝绳，通过变比齿轮与指示盘的指针相连来指示柜容值。

4．1．2．4为保护气柜还设有煤气放散管，当柜内煤气过量时，打开放散阀，把煤气排入大气。

排放的煤气有流量计量装置。

4．1．2．5柜顶处还设有CO浓度检测装置，用于检测柜内CO浓度，从而观察是否有煤气泄漏，保证进柜人员的生命安全。

4．1．34．2控制原理4．2．1柜容/柜位的测量柜容/柜位的测量目前有两种方式。

方式之一是采用机械式“位置变送器”，当活塞上下移动时，该变送器发出正或负脉冲，然后通过“隔离放大器”将信号放大，再由“柜位指示仪”显示相应的柜容/柜位。

方式之二是采用“超声波物位计”，由安装在柜顶的“换能器”检测活塞距柜顶的距离，通过屏蔽电缆把信号传送到二次显示表。

如图三、图四图三机械式柜容/柜位显示回路图四超声波物位显示回路4．2．2气柜压力显示回路气柜的压力测量有两个，一个是柜内煤气压力，一个是进出口煤气压力。

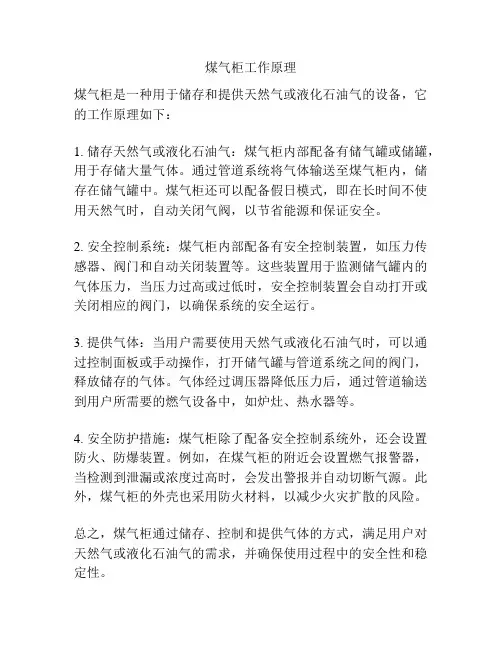

煤气柜工作原理
煤气柜是一种用于储存和提供天然气或液化石油气的设备，它的工作原理如下：
1. 储存天然气或液化石油气：煤气柜内部配备有储气罐或储罐，用于存储大量气体。

通过管道系统将气体输送至煤气柜内，储存在储气罐中。

煤气柜还可以配备假日模式，即在长时间不使用天然气时，自动关闭气阀，以节省能源和保证安全。

2. 安全控制系统：煤气柜内部配备有安全控制装置，如压力传感器、阀门和自动关闭装置等。

这些装置用于监测储气罐内的气体压力，当压力过高或过低时，安全控制装置会自动打开或关闭相应的阀门，以确保系统的安全运行。

3. 提供气体：当用户需要使用天然气或液化石油气时，可以通过控制面板或手动操作，打开储气罐与管道系统之间的阀门，释放储存的气体。

气体经过调压器降低压力后，通过管道输送到用户所需要的燃气设备中，如炉灶、热水器等。

4. 安全防护措施：煤气柜除了配备安全控制系统外，还会设置防火、防爆装置。

例如，在煤气柜的附近会设置燃气报警器，当检测到泄漏或浓度过高时，会发出警报并自动切断气源。

此外，煤气柜的外壳也采用防火材料，以减少火灾扩散的风险。

总之，煤气柜通过储存、控制和提供气体的方式，满足用户对天然气或液化石油气的需求，并确保使用过程中的安全性和稳定性。

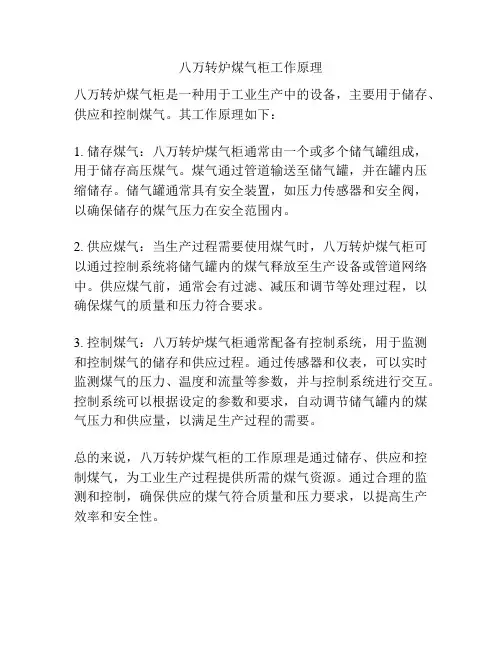

八万转炉煤气柜工作原理
八万转炉煤气柜是一种用于工业生产中的设备，主要用于储存、供应和控制煤气。

其工作原理如下：
1. 储存煤气：八万转炉煤气柜通常由一个或多个储气罐组成，用于储存高压煤气。

煤气通过管道输送至储气罐，并在罐内压缩储存。

储气罐通常具有安全装置，如压力传感器和安全阀，以确保储存的煤气压力在安全范围内。

2. 供应煤气：当生产过程需要使用煤气时，八万转炉煤气柜可以通过控制系统将储气罐内的煤气释放至生产设备或管道网络中。

供应煤气前，通常会有过滤、减压和调节等处理过程，以确保煤气的质量和压力符合要求。

3. 控制煤气：八万转炉煤气柜通常配备有控制系统，用于监测和控制煤气的储存和供应过程。

通过传感器和仪表，可以实时监测煤气的压力、温度和流量等参数，并与控制系统进行交互。

控制系统可以根据设定的参数和要求，自动调节储气罐内的煤气压力和供应量，以满足生产过程的需要。

总的来说，八万转炉煤气柜的工作原理是通过储存、供应和控制煤气，为工业生产过程提供所需的煤气资源。

通过合理的监测和控制，确保供应的煤气符合质量和压力要求，以提高生产效率和安全性。
