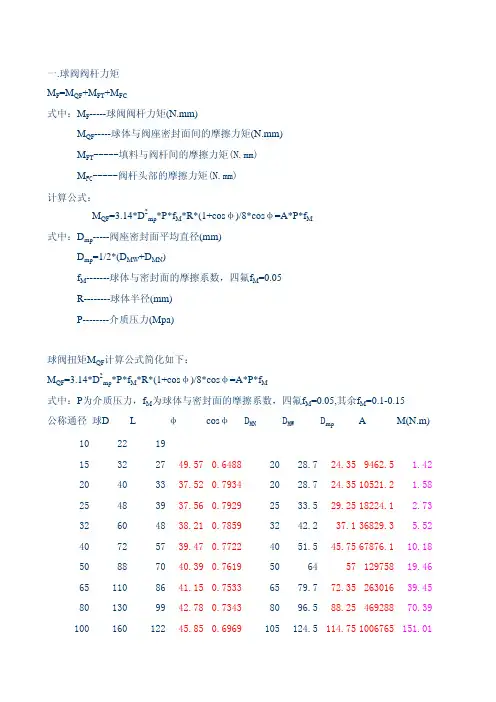

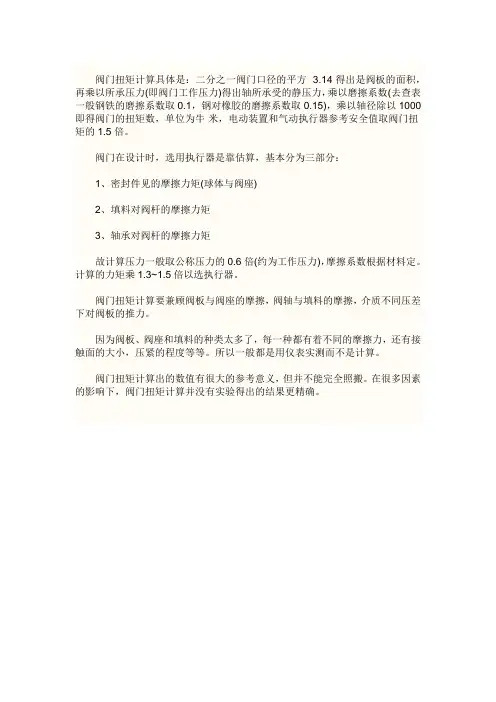

阀门扭矩计算具体是：二分之一阀门口径的平方×3.14得出是阀板的面积，再乘以所承压力(即阀门工作压力)得出轴所承受的静压力，乘以磨擦系数(去查表一般钢铁的磨擦系数取0.1，钢对橡胶的磨擦系数取0.15)，乘以轴径除以1000即得阀门的扭矩数，单位为牛·米，电动装置和气动执行器参考安全值取阀门扭矩的1.5倍。
阀门在设计时，选用执行器是靠估算，基本分为三部分：
1、密封件见的摩擦力矩(球体与阀座)
2、填料对阀杆的摩擦力矩
3、轴承对阀杆的摩擦力矩
故计算压力一般取公称压力的0.6倍(约为工作压力)，摩擦系数根据材料定。
计算的力矩乘1.3~1.5倍以选执行器。
阀门扭矩计算要兼顾阀板与阀座的摩擦，阀轴与填料的摩擦，介质不同压差下对阀板的推力。
因为阀板、阀座和填料的种类太多了，每一种都有着不同的摩擦力，还有接触面的大小，压紧的程度等等。
所以一般都是用仪表实测而不是计算。
阀门扭矩计算出的数值有很大的参考意义，但并不能完全照搬。
在很多因素的影响下，阀门扭矩计算并没有实验得出的结果更精确。

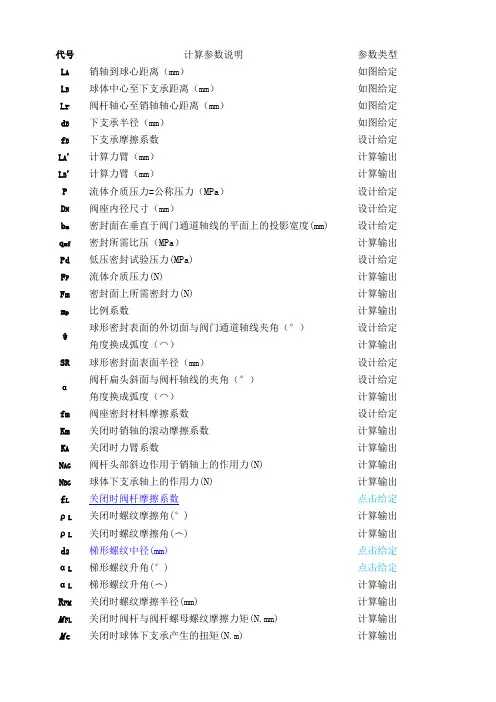

代号计算参数说明参数类型L A 销轴到球心距离（mm）如图给定L B 球体中心至下支承距离（mm）如图给定Lr 阀杆轴心至销轴轴心距离（mm）如图给定d B 下支承半径（mm）如图给定f B 下支承摩擦系数设计给定L A '计算力臂（mm）计算输出L B '计算力臂（mm）计算输出P 流体介质压力=公称压力（MPa）设计给定D N 阀座内径尺寸（mm）设计给定b m 密封面在垂直于阀门通道轴线的平面上的投影宽度(mm)设计给定q mf 密封所需比压（MPa）计算输出Pd 低压密封试验压力(MPa)设计给定F P 流体介质压力(N)计算输出Fm 密封面上所需密封力(N)计算输出m p 比例系数计算输出球形密封表面的外切面与阀门通道轴线夹角（°）设计给定角度换成弧度（⌒）计算输出SR 球形密封面表面半径（mm）设计给定阀杆扁头斜面与阀杆轴线的夹角（°）设计给定角度换成弧度（⌒）计算输出fm 阀座密封材料摩擦系数设计给定Km 关闭时销轴的滚动摩擦系数计算输出K A 关闭时力臂系数计算输出N AG 阀杆头部斜边作用于销轴上的作用力(N)计算输出N BG球体下支承轴上的作用力(N)计算输出f L 关闭时阀杆摩擦系数点击给定ρL 关闭时螺纹摩擦角(°)计算输出ρL关闭时螺纹摩擦角(︿)计算输出d 2梯形螺纹中径(mm)点击给定αL 梯形螺纹升角(°)点击给定αL梯形螺纹升角(︿)计算输出R FM关闭时螺纹摩擦半径(mm)计算输出M FL关闭时阀杆与阀杆螺母螺纹摩擦力矩(N.mm)计算输出M c关闭时球体下支承产生的扭矩(N.m)计算输出ψαfc球体下支承与阀体的摩擦系数点击给定M T阀杆与填料的摩擦转矩(N.mm)计算输出F T阀杆与填料的摩擦力(N)计算输出μt填料的摩擦系数：F4=0.05～0.15,N=0.1～0.15设计给定Z填料的圈数设计给定h单圈填料的高度(mm)设计给定d T阀杆直径(与填料接触处)(mm)设计给定M阀门总操作力矩（N.mm）计算输出输入/输出595318180.25 61.6846820555.252.54837.4855416190.6 5104.4625 3598.027952 0.704878908581.01229096648100.1745329250.259.577954968 0.993224954 2016.407755 1616.215910.158.530.14887658525.53.50.061086524 2.717074441 5478.729974 8727.5659140.3 9771.60979 542.86721050.084536 23977.90568。

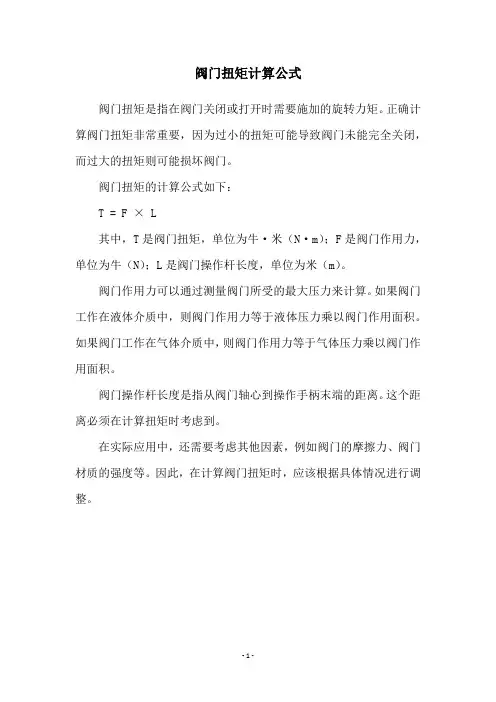

阀门扭矩计算公式
阀门扭矩是指在阀门关闭或打开时需要施加的旋转力矩。
正确计算阀门扭矩非常重要，因为过小的扭矩可能导致阀门未能完全关闭，而过大的扭矩则可能损坏阀门。
阀门扭矩的计算公式如下：
T = F × L
其中，T是阀门扭矩，单位为牛·米（N·m）；F是阀门作用力，单位为牛（N）；L是阀门操作杆长度，单位为米（m）。
阀门作用力可以通过测量阀门所受的最大压力来计算。
如果阀门工作在液体介质中，则阀门作用力等于液体压力乘以阀门作用面积。
如果阀门工作在气体介质中，则阀门作用力等于气体压力乘以阀门作用面积。
阀门操作杆长度是指从阀门轴心到操作手柄末端的距离。
这个距离必须在计算扭矩时考虑到。
在实际应用中，还需要考虑其他因素，例如阀门的摩擦力、阀门材质的强度等。
因此，在计算阀门扭矩时，应该根据具体情况进行调整。
- 1 -。

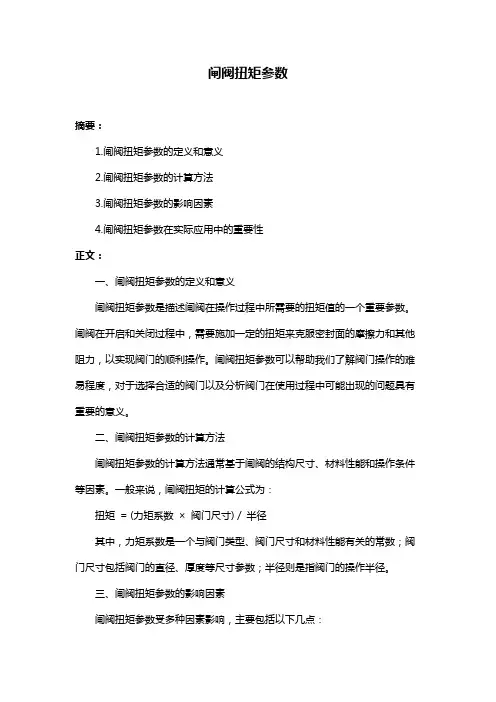

闸阀扭矩参数摘要：1.闸阀扭矩参数的定义和意义2.闸阀扭矩参数的计算方法3.闸阀扭矩参数的影响因素4.闸阀扭矩参数在实际应用中的重要性正文：一、闸阀扭矩参数的定义和意义闸阀扭矩参数是描述闸阀在操作过程中所需要的扭矩值的一个重要参数。
闸阀在开启和关闭过程中，需要施加一定的扭矩来克服密封面的摩擦力和其他阻力，以实现阀门的顺利操作。
闸阀扭矩参数可以帮助我们了解阀门操作的难易程度，对于选择合适的阀门以及分析阀门在使用过程中可能出现的问题具有重要的意义。
二、闸阀扭矩参数的计算方法闸阀扭矩参数的计算方法通常基于闸阀的结构尺寸、材料性能和操作条件等因素。
一般来说，闸阀扭矩的计算公式为：扭矩= (力矩系数× 阀门尺寸) / 半径其中，力矩系数是一个与阀门类型、阀门尺寸和材料性能有关的常数；阀门尺寸包括阀门的直径、厚度等尺寸参数；半径则是指阀门的操作半径。
三、闸阀扭矩参数的影响因素闸阀扭矩参数受多种因素影响，主要包括以下几点：1.阀门类型：不同类型的闸阀由于其结构和工作原理的差异，所需的扭矩参数也会有所不同。
2.阀门尺寸：阀门的尺寸越大，所需的扭矩参数也越大。
3.密封面形式：不同的密封面形式对阀门扭矩参数的影响也不同，一般来说，硬密封面的阀门扭矩参数较大。
4.材料性能：阀门材料的硬度、韧性等性能参数会影响阀门扭矩参数。
5.操作条件：阀门的操作速度、温度、压力等条件也会对扭矩参数产生影响。
四、闸阀扭矩参数在实际应用中的重要性在实际应用中，闸阀扭矩参数对于工程技术人员选择合适的阀门、分析阀门使用过程中的问题以及优化阀门操作等方面具有重要意义。
合理的扭矩参数可以保证阀门的操作顺利，提高阀门的使用寿命，降低维护成本。
固定球阀扭矩和比压计算阀前阀座密封的固定球阀的扭矩计算总扭矩M：M=M m+M t+M u+M c （N·mm）式中M m—球体与阀座密封圈间的摩擦扭矩（N·mm）；M t—阀杆与填料间的摩擦扭矩（N·mm）；M u—阀杆台肩与止推垫的摩擦扭矩（N·mm）；M c—轴承的摩擦扭矩（N·mm）；（1）M m的计算M m=QR（1+cosφ）μt/2cosφ;Q—固定球阀的密封力（N）,Q=(Q MJ-Q J)+2Q1-Q2；Q MJ—流体静压力在阀座密封面上引起的作用力（N）,Q MJ=πp(d12-D12)/4;d1—浮动支座外径(mm)；D1—浮动支座内径，近似等于阀座密封圈内径(mm)；P—流体压力（MPa）；Q J—流体静压力在阀座密封面余隙中的作用力（N）,Q J=πP J (D22-D12)/4;P J—余隙中的平均压力，当余隙中压力呈线性分布时，可近似地取P J=P/2 （N）;D2—阀座密封圈外径(mm)；Q1—预紧密封力（N）,Q1=πq min (D22-D12)/4；q min—预紧所必需的最小比压，q min=0.1P (MPa),并应保证q min≥2MPa，弹性元件应根据Q1值的大小进行设计；Q2—阀座滑动的摩擦力（N）；Q2=πd1（0.33+0.92μ0d0P）d0—阀座O型圈的横截面直径（mm）；μ0—橡胶对金属的摩擦系数，μ0=0.3～0.4；有润滑时，μ0=0.15；R—球体半径(mm)；φ—密封面对中心斜角（°）；μt—球体与密封圈之间的摩擦系数，F-4：μt=0.05；填充F-4：μt=0.05～0.08；尼龙：μt=0.15；填充尼龙：μt=0.32～0.37；（2）M t的计算M t=M t1+ M t2M t1—V型填料及圆形片状填料的摩擦转矩M t1=0.6πμt Zhd T2P(N.mm)Z—填料个数；h—单个填料高度；d T—阀杆直径（mm）；M t2—O型圈的摩擦转矩M t2=0.5πd T2（0.33+0.92μ0d0 P）(N.mm)；d 0—阀杆O型圈的横截面直径（mm）；(3) M u的计算M u=｛πμt（D T+ d T）3P｝/64(N.mm)D T—止推垫外径（mm）；(4) M C的计算M C=｛πμC d T d12P｝/8(N.mm)μc—轴承与阀杆之间的摩擦系数，复合轴承：μt=0.05～0.1；阀前阀座密封的固定球阀的设计比压计算q—设计比压，必须保证q b＜q＜［q］q=4Q/π(D22-D12)(MPa)q b—必须比压；［q］—许用比压，F-4：［q］=15MPa；尼龙：［q］=30MPa；浮球阀扭矩和比压计算浮动球阀的扭矩计算总扭矩M（N·mm）为：M=M m+M t+M u式中M m—球体与阀座密封圈间的摩擦扭矩（N·mm）；M t—阀杆与填料间的摩擦扭矩（N·mm）；M u—阀杆台肩与止推垫的摩擦扭矩（N·mm）；（1）M m的计算M m=QR（1+cosφ）μt/2cosφ;Q—浮动球阀的密封力（N）；Q= Q MJ+Q1Q MJ—流体静压力在阀座密封面上引起的作用力（N）;Q MJ=π(D1+D2)2P /16D1—阀座内径，近似等于阀座密封面内径(mm)；D2—阀座外径，近似等于阀座密封面外径(mm)；P—流体压力（MPa）；Q1—预紧密封力（N）；Q1=2δ1EF MJ/ (D1+D2) (tgφ-2μt) （N）；φ—密封面对中心斜角（°）；δ1—阀座预压紧的压缩量（mm）；E—阀座材料的弹性模量(MPa)，F-4：E=470～800 MPa；尼龙：E =1500 MPa；F MJ—阀座的横截面积（mm）；μt—球体与密封圈之间的摩擦系数，F-4：μt=0.05；填充F-4：μt=0.05～0.08尼龙：μt=0.15；填充尼龙：μt=0.32～0.37；R—球体半径(mm)；φ—密封面对中心斜角（°）；（2）M t的计算M t=M t1+ M t2M t1—V型填料及圆形片状填料的摩擦转矩M t1=0.6πμt Zhd T2P/2 (N.mm)Z—填料个数；h—单个填料高度；d F—阀杆直径（mm）；M t2—O型圈的摩擦转矩M t2=0.6πd T2（0.33+0.92μ0d 01 P）/2 (N.mm)；d 01—阀杆O型圈的横截面直径（mm）；(5) M u的计算M u=πμt（D T+ d F）3P/64 (N.mm)D T—止推垫外径（mm）；浮动球阀的设计比压计算q—设计比压，必须保证q b＜q＜［q］q=4Q/π(D22-D12)(MPa)q b—必须比压；［q］—许用比压，F-4：［q］=15MPa；尼龙：［q］=30MPa；。

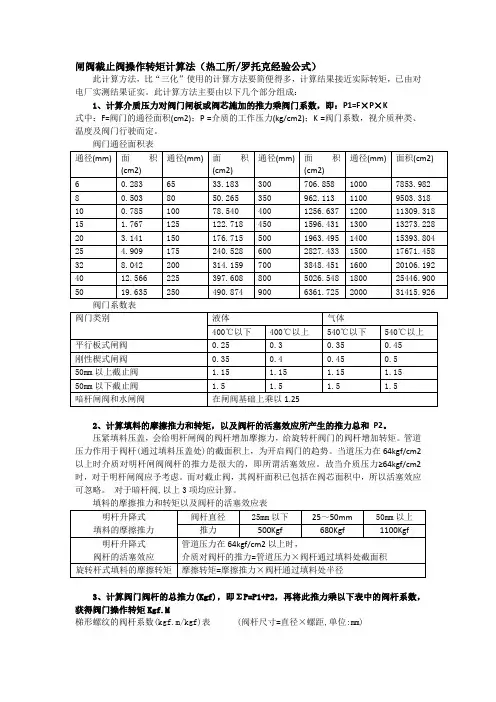

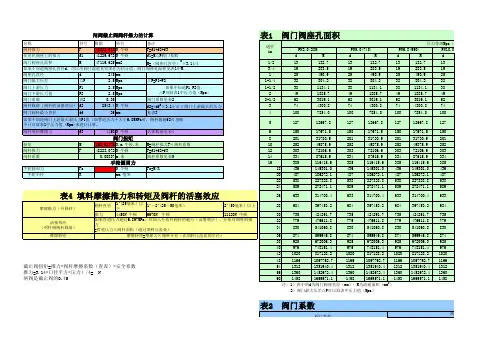

闸阀截止阀操作转矩计算法（热工所/罗托克经验公式）此计算方法，比“三化”使用的计算方法要简便得多，计算结果接近实际转矩，已由对电厂实测结果证实。
此计算方法主要由以下几个部分组成：1、计算介质压力对阀门闸板或阀芯施加的推力乘阀门系数，即：P1=F×P×K式中：F=阀门的通径面积(cm2)；P =介质的工作压力(kg/cm2)；K =阀门系数，视介质种类、温度及阀门行驶而定。
阀门系数表2、计算填料的摩擦推力和转矩，以及阀杆的活塞效应所产生的推力总和P2。
压紧填料压盖，会给明杆闸阀的阀杆增加摩擦力，给旋转杆阀门的阀杆增加转矩。
管道压力作用于阀杆(通过填料压盖处)的截面积上，为开启阀门的趋势。
当道压力在64kgf/cm2以上时介质对明杆闸阀阀杆的推力是很大的，即所谓活塞效应。
故当介质压力≥64kgf/cm2时，对于明杆闸阀应予考虑。
而对截止阀，其阀杆面积已包括在阀芯面积中，所以活塞效应可忽略。
对于暗杆阀,以上3项均应计算。
填料的摩擦推力和转矩以及阀杆的活塞效应表3、计算阀门阀杆的总推力(Kgf)，即ΣP=P1+P2，再将此推力乘以下表中的阀杆系数，获得阀门操作转矩Kgf.M梯形螺纹的阀杆系数(kgf.m/kgf)表 (阀杆尺寸=直径×螺距,单位:mm)道压力高，则采用管道压力)，阀门形式、介质的种类、阀杆直径与螺距。
现以下列示例来说明计算的方法与步骤。
有一明杆楔式闸阀，公称直径为 100mm，管道压力为 40kgf/cm2，阀杆为 Tr28*5mm，介质为 520℃蒸汽，求阀门的操作转矩。
1.由表 1查得阀门通道面积：78.540cm2；2.取压差，阀门工作恶劣情况是在管道压力下开启，故，压差：40kgf/cm2；3.由表 2查得阀门系数：0.45；4.净推力为：P1=F×P×K=(1)×(2)(×3)=78.540×40×0.45=1413.72 kgf；5.由表 3查得摩擦推力 P2：680kgf；6.如管道压力为 64 kgf/cm2以上，应加入介质对阀杆的推力，即活塞效应，因此例管道压力为 40 kgf/cm2，故不加。

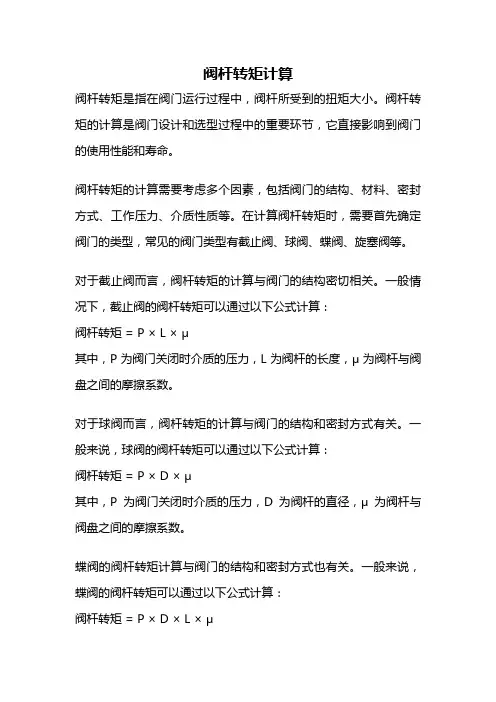

阀杆转矩计算阀杆转矩是指在阀门运行过程中，阀杆所受到的扭矩大小。
阀杆转矩的计算是阀门设计和选型过程中的重要环节，它直接影响到阀门的使用性能和寿命。
阀杆转矩的计算需要考虑多个因素，包括阀门的结构、材料、密封方式、工作压力、介质性质等。
在计算阀杆转矩时，需要首先确定阀门的类型，常见的阀门类型有截止阀、球阀、蝶阀、旋塞阀等。
对于截止阀而言，阀杆转矩的计算与阀门的结构密切相关。
一般情况下，截止阀的阀杆转矩可以通过以下公式计算：阀杆转矩= P × L × μ其中，P为阀门关闭时介质的压力，L为阀杆的长度，μ为阀杆与阀盘之间的摩擦系数。
对于球阀而言，阀杆转矩的计算与阀门的结构和密封方式有关。
一般来说，球阀的阀杆转矩可以通过以下公式计算：阀杆转矩= P × D × μ其中，P为阀门关闭时介质的压力，D为阀杆的直径，μ为阀杆与阀盘之间的摩擦系数。
蝶阀的阀杆转矩计算与阀门的结构和密封方式也有关。
一般来说，蝶阀的阀杆转矩可以通过以下公式计算：阀杆转矩= P × D × L × μ其中，P为阀门关闭时介质的压力，D为阀杆的直径，L为阀杆的长度，μ为阀杆与阀盘之间的摩擦系数。
旋塞阀的阀杆转矩计算与阀门的结构和密封方式有关。
一般情况下，旋塞阀的阀杆转矩可以通过以下公式计算：阀杆转矩= P × D × L × μ其中，P为阀门关闭时介质的压力，D为阀杆的直径，L为阀杆的长度，μ为阀杆与阀盘之间的摩擦系数。
除了以上公式，还有其他一些因素也会对阀杆转矩产生影响。
例如，阀门的开启和关闭力矩、摩擦力、液体的黏度、温度等。
这些因素需要在具体计算时进行考虑。
在实际工程中，为了保证阀门的正常运行和使用寿命，阀杆转矩需要控制在合理的范围内。
如果阀杆转矩过大，会增加阀门的操作力度，降低操作效率；如果阀杆转矩过小，可能导致阀门无法正常关闭，从而造成介质泄漏。
阀门扭矩计算扭矩和输出扭矩的关系大家好，今天咱们聊聊阀门扭矩。
啊，阀门扭矩，这听起来好像很高深，其实啊，说白了，就是咱们要搞明白，开关阀门时需要用多大的力气，才能让它乖乖地听话。
这事儿呢，就像你家的门锁，扭开的时候用的力气大小，会影响到门的开关是否顺畅。
咱们一步步来，揭开这神秘面纱，聊聊扭矩和输出扭矩的关系。
1. 阀门扭矩的基础知识1.1 什么是阀门扭矩？咱们先从最基础的讲起。
阀门扭矩，简单说就是你扭动阀门的时候需要用的力量。
想象一下你要拧开一个瓶盖，拧瓶盖的力气，就是扭矩。
阀门的扭矩呢，就是你开关阀门的时候需要施加的力量。
这力量不仅仅是简单的“力气”那么简单，它还跟阀门的类型、大小、流体的压力等多种因素有关。
就像你吃饭时用的筷子，筷子越粗，夹起食物的力气也就不同。
阀门也是一样，越大的阀门，扭矩需求就越高。
1.2 输出扭矩是什么鬼？好，扯远了。
咱们回到正题。
输出扭矩，通俗来讲，就是阀门实际需要施加的扭矩。
这里要注意了，它和你实际用的力气可能会有差别，因为输出扭矩不仅受阀门本身的影响，还跟流体的压力、温度、流量等息息相关。
比如，你在大雪天转动车钥匙时，需要比平时更多的力量，这时候的“输出扭矩”就会增加。
所以，计算阀门扭矩的时候，要考虑这些“外部因素”。
2. 扭矩计算的实际操作2.1 怎么计算阀门的扭矩？说到计算扭矩，可能不少人就像遇到数学题一样，心里有点慌。
别急，咱们一步步来。
首先，你需要知道阀门的基本数据，比如阀门的类型、尺寸、流体的种类等等。
比如，你是要计算一个水阀门的扭矩，还是一个气体阀门的扭矩，这就很重要。
不同的流体对扭矩的需求差异很大。
接着，你得考虑流体的压力，压力越高，扭矩需求也就越大。
最后，你可以用一些专门的计算公式或者软件来算出具体的扭矩值。
2.2 现实中的问题解决说得简单，可实际操作中，往往会遇到一些小麻烦。
比如，你计算出的扭矩值和实际使用中不太一致，这就有可能是流体的流量、温度等因素没考虑好。
闸阀截止阀操作转矩计算法（热工所/罗托克经验公式）此计算方法，比“三化”使用的计算方法要简便得多，计算结果接近实际转矩，已由对电厂实测结果证实。
此计算方法主要由以下几个部分组成：1、计算介质压力对阀门闸板或阀芯施加的推力乘阀门系数，即：P1=F×P×K式中：F=阀门的通径面积(cm2)；P =介质的工作压力(kg/cm2)；K =阀门系数，视介质种类、温度及阀门行驶而定。
阀门系数表2、计算填料的摩擦推力和转矩，以及阀杆的活塞效应所产生的推力总和P2。
压紧填料压盖，会给明杆闸阀的阀杆增加摩擦力，给旋转杆阀门的阀杆增加转矩。
管道压力作用于阀杆(通过填料压盖处)的截面积上，为开启阀门的趋势。
当道压力在64kgf/cm2以上时介质对明杆闸阀阀杆的推力是很大的，即所谓活塞效应。
故当介质压力≥64kgf/cm2时，对于明杆闸阀应予考虑。
而对截止阀，其阀杆面积已包括在阀芯面积中，所以活塞效应可忽略。
对于暗杆阀,以上3项均应计算。
填料的摩擦推力和转矩以及阀杆的活塞效应表3、计算阀门阀杆的总推力(Kgf)，即ΣP=P1+P2，再将此推力乘以下表中的阀杆系数，获得阀门操作转矩Kgf.M梯形螺纹的阀杆系数(kgf.m/kgf)表 (阀杆尺寸=直径×螺距,单位:mm)道压力高，则采用管道压力)，阀门形式、介质的种类、阀杆直径与螺距。
现以下列示例来说明计算的方法与步骤。
有一明杆楔式闸阀，公称直径为 100mm，管道压力为 40kgf/cm2，阀杆为 Tr28*5mm，介质为 520℃蒸汽，求阀门的操作转矩。
1.由表 1查得阀门通道面积：78.540cm2；2.取压差，阀门工作恶劣情况是在管道压力下开启，故，压差：40kgf/cm2；3.由表 2查得阀门系数：0.45；4.净推力为：P1=F×P×K=(1)×(2)(×3)=78.540×40×0.45=1413.72 kgf；5.由表 3查得摩擦推力 P2：680kgf；6.如管道压力为 64 kgf/cm2以上，应加入介质对阀杆的推力，即活塞效应，因此例管道压力为 40 kgf/cm2，故不加。
闸阀截止阀操作转矩计算法（热工所/罗托克经验公式）此计算方法，比“三化”使用的计算方法要简便得多，计算结果接近实际转矩，已由对电厂实测结果证实。
此计算方法主要由以下几个部分组成：1、计算介质压力对阀门闸板或阀芯施加的推力乘阀门系数，即：P1=F×P×K式中：F=阀门的通径面积(cm2)；P =介质的工作压力(kg/cm2)；K =阀门系数，视介质种类、温度及阀门行驶而定。
阀门通径面积表阀门系数表2、计算填料的摩擦推力和转矩，以及阀杆的活塞效应所产生的推力总和P2。
压紧填料压盖，会给明杆闸阀的阀杆增加摩擦力，给旋转杆阀门的阀杆增加转矩。
管道压力作用于阀杆(通过填料压盖处)的截面积上，为开启阀门的趋势。
当道压力在64kgf/cm2以上时介质对明杆闸阀阀杆的推力是很大的，即所谓活塞效应。
故当介质压力≥64kgf/cm2时，对于明杆闸阀应予考虑。
而对截止阀，其阀杆面积已包括在阀芯面积中，所以活塞效应可忽略。
对于暗杆阀,以上3项均应计算。
填料的摩擦推力和转矩以及阀杆的活塞效应表3、计算阀门阀杆的总推力(Kgf)，即ΣP=P1+P2，再将此推力乘以下表中的阀杆系数，获得阀门操作转矩Kgf.M梯形螺纹的阀杆系数(kgf.m/kgf)表 (阀杆尺寸=直径×螺距,单位:mm)采用此方法计算，应知道以下参数，即：阀门前后的压差(最小用 2.5kgf/cm2,如果管道压力高，则采用管道压力)，阀门形式、介质的种类、阀杆直径与螺距。
现以下列示例来说明计算的方法与步骤。
有一明杆楔式闸阀，公称直径为 100mm，管道压力为 40kgf/cm2，阀杆为 Tr28*5mm，介质为 520℃蒸汽，求阀门的操作转矩。
1.由表 1查得阀门通道面积：78.540cm2；2.取压差，阀门工作恶劣情况是在管道压力下开启，故，压差：40kgf/cm2；3.由表 2查得阀门系数：0.45；4.净推力为：P1=F×P×K=(1)×(2)(×3)=78.540×40×0.45=1413.72 kgf；5.由表 3查得摩擦推力 P2：680kgf；6.如管道压力为 64 kgf/cm2以上，应加入介质对阀杆的推力，即活塞效应，因此例管道压力为 40 kgf/cm2，故不加。
电动阀门扭矩计算公式在工业生产中，阀门是一种常见的控制装置，用于调节流体的流量、压力和方向。
而电动阀门作为一种自动化控制装置，其扭矩计算公式是非常重要的，可以帮助工程师和技术人员准确地设计和选择电动阀门。
本文将介绍电动阀门扭矩计算公式的原理和应用。
电动阀门扭矩计算公式的原理。
电动阀门的扭矩是指在阀门关闭或打开时所需的扭矩大小，它是电动阀门设计和选择的重要参数之一。
扭矩的大小直接影响了电动阀门的驱动系统的选择和设计，也影响了阀门的使用寿命和性能。
因此，准确地计算电动阀门的扭矩是非常重要的。
电动阀门扭矩的计算公式通常包括以下几个参数，阀门的开启或关闭角度、阀门的工作压力、阀门的阻力矩和阀门的摩擦力。
这些参数都会对电动阀门的扭矩产生影响，因此需要综合考虑这些参数来计算电动阀门的扭矩。
电动阀门扭矩计算公式的应用。
电动阀门扭矩计算公式可以帮助工程师和技术人员准确地选择和设计电动阀门的驱动系统，以确保其能够正常工作并具有良好的性能。
在实际应用中，工程师和技术人员可以根据电动阀门的具体工况和参数，使用扭矩计算公式来计算电动阀门的扭矩大小。
以阀门的开启或关闭角度为例，电动阀门的扭矩与阀门的开启或关闭角度成正比，即扭矩随着角度的增大而增大。
因此，工程师和技术人员可以通过扭矩计算公式来计算不同开启或关闭角度下的电动阀门扭矩大小，从而选择合适的驱动系统和电机。
另外，阀门的工作压力也会对电动阀门的扭矩产生影响。
当阀门的工作压力增大时，扭矩也会相应增大。
因此，在实际应用中，工程师和技术人员需要考虑阀门的工作压力，并使用扭矩计算公式来计算不同工作压力下的电动阀门扭矩大小。
此外，阀门的阻力矩和摩擦力也是影响电动阀门扭矩的重要参数。
阀门的阻力矩是由阀门本身的结构和工作原理决定的，而阀门的摩擦力则是由阀门的密封件和摩擦副产生的。
工程师和技术人员可以通过扭矩计算公式来计算阀门的阻力矩和摩擦力，从而综合考虑这些参数对电动阀门扭矩的影响。
阀门扭矩计算具体是：二分之一阀门口径的平方×3.14得出是阀板的面积，再乘以所承压力(即阀门工作压力)得出轴所承受的静压力，乘以磨擦系数(去查表一般钢铁的磨擦系数取0.1，钢对橡胶的磨擦系数取0.15)，乘以轴径除以1000即得阀门的扭矩数，单位为牛·米，电动装置和气动执行器参考安全值取阀门扭矩的1.5倍。
阀门在设计时，选用执行器是靠估算，基本分为三部分：
1、密封件见的摩擦力矩(球体与阀座)
2、填料对阀杆的摩擦力矩
3、轴承对阀杆的摩擦力矩
故计算压力一般取公称压力的0.6倍(约为工作压力)，摩擦系数根据材料定。
计算的力矩乘1.3~1.5倍以选执行器。
阀门扭矩计算要兼顾阀板与阀座的摩擦，阀轴与填料的摩擦，介质不同压差下对阀板的推力。
因为阀板、阀座和填料的种类太多了，每一种都有着不同的摩擦力，还有接触面的大小，压紧的程度等等。
所以一般都是用仪表实测而不是计算。
阀门扭矩计算出的数值有很大的参考意义，但并不能完全照搬。
在很多因素的影响下，阀门扭矩计算并没有实验得出的结果更精确。
