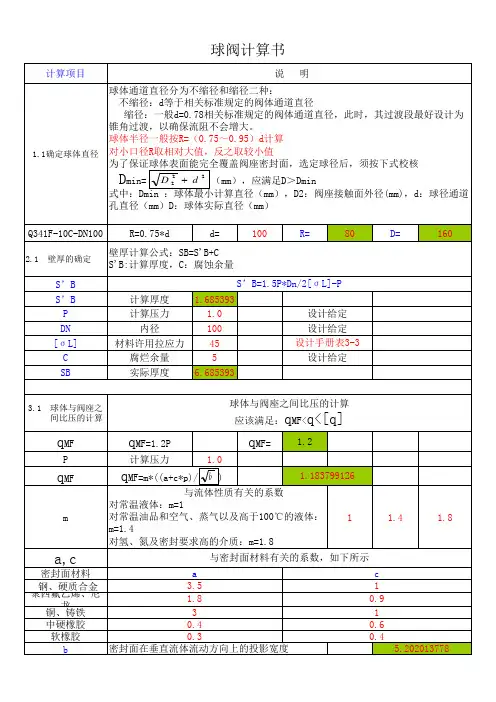

阀门计算公式自动计算(球,闸,蝶,截止回)

阀门的性能指标计算公式阀门作为流体控制的重要设备，在工业生产中起着至关重要的作用。

为了保证阀门的正常运行和流体控制的准确性，需要对阀门的性能指标进行严格的计算和评估。

本文将介绍阀门的性能指标计算公式，并对其进行详细解析。

一、阀门的流量系数（Cv值）计算公式。

阀门的流量系数（Cv值）是衡量阀门流量特性的重要指标。

它表示在单位压差下，阀门能够通过的流体流量。

Cv值的计算公式如下：Cv = Q / (SG sqrt(ΔP))。

其中，Cv为流量系数，Q为流体流量，SG为流体相对密度，ΔP为压差。

二、阀门的流量系数（Kv值）计算公式。

Kv值是国际上通用的流量系数，用于表示阀门在单位压差下的流体流量。

Kv 值的计算公式如下：Kv = Q / sqrt(ΔP)。

其中，Kv为流量系数，Q为流体流量，ΔP为压差。

三、阀门的流体流速计算公式。

阀门的流体流速是指单位时间内流体通过阀门的速度。

流体流速的计算公式如下：V = Q / (A 3600)。

其中，V为流体流速，Q为流体流量，A为阀门的有效截面积。

四、阀门的流体动能损失计算公式。

阀门在流体流动过程中会产生一定的动能损失，影响流体流速和流量。

动能损失的计算公式如下：ΔP = (V^2 / 2g) (K1 + K2)。

其中，ΔP为动能损失，V为流体流速，g为重力加速度，K1和K2为阀门的局部阻力系数。

五、阀门的流体阻力计算公式。

阀门在流体流动中会产生一定的阻力，影响流体流速和流量。

流体阻力的计算公式如下：ΔP = f (L / D) (ρ V^2 / 2)。

其中，ΔP为流体阻力，f为摩擦阻力系数，L为阀门管道长度，D为管道直径，ρ为流体密度，V为流体流速。

六、阀门的流体压降计算公式。

阀门在流体流动中会产生一定的压降，影响流体流速和流量。

压降的计算公式如下：ΔP = f (L / D) (V^2 / 2)。

其中，ΔP为流体压降，f为摩擦阻力系数，L为阀门管道长度，D为管道直径，V为流体流速。

阀门选型计算公式(实用)引言本文档旨在提供实用的阀门选型计算公式，帮助工程师们在选择合适的阀门时能够进行简便的计算。

请注意，本文中的公式仅适用于常见的阀门选型情况，对于特殊案例可能需要进一步的分析和调整。

主要公式以下是常见阀门选型所使用的主要计算公式：流量公式流量公式用于计算阀门的理论流量。

`Q = C × A × √(2gh)`其中：- Q 为流量（m³/s）- C 为流量系数（无单位）- A 为阀门流通面积（m²）- g 为重力加速度（m/s²）- h 为液位高度（m）压力损失公式压力损失公式用于计算阀门在液流通过时的压力损失。

`ΔP = K × (Q/W)²`其中：- ΔP 为压力损失（Pa）- K 为压力损失系数（无单位）- Q 为流量（m³/s）- W 为液体的单位重量（N/m³）阀门大小计算阀门大小计算公式用于确定阀门的适当尺寸。

首先，根据流量公式计算理论流量 Q。

然后，根据阀门的流量系数和流通面积的关系，计算所需的流通面积。

其他因素在阀门选型时，除了上述公式之外，还需要考虑以下因素：- 工作温度和压力- 阀门材料- 流体性质- 系统需求和限制总结通过使用以上提供的实用的阀门选型计算公式，工程师们可以更轻松地进行阀门选型。

然而，请谨记在实际应用中，需要根据具体情况进行细致的分析和调整，以确保选取的阀门能够满足系统的需求。

以上为阀门选型计算公式的简要介绍，希望对您有所帮助。

阀门CV值阀门CV值Cv值表示的是元件对液体的流通能力;即：流量系数。

对于阀门来讲，国外一般称为Cv值，国内一般称为Kv值。

测定被测元件全开，元件两端压差△p.=1bf/in(1lbf/in=6.89kPa），温度为60℉（15.5℃）的水，通过元件的流量为qv，单位为USgal/min（USgal/min=3.785L/min），则流通能力Cv值为USgas/min=3.785L/min计算公式Cv=qv*[ρ*△p0/(ρ0*△p)]^0.5式中：Cv：流通能力，USgal/minqv：实测水的流量，USgal/minρ：实测水的密度，g/cm；ρ0：60℉下水的密度，ρ0=1g/cm；△p.=p1-p2。

p1和p2是被测元件上下游的压力差，lbf/in²。

阀的容量系数的比较阀的容量系数大多以Cv值来表示，因此以下将以Cv值为例进行说明。

Cv值比较抽象、难以理解，因此下面将进行更为具体的说明。

Cv值的大小及计算示例Cv值的大小取决于流量、压差、比重等条件，光从概念上看比较难以理解，如果换用与配管以及节流孔等的口径相对照的形式来表示则更加容易理解，因此下面记述了相关的比较事例。

（参考用进口阀门 VENN VENN阀门 KITZ KITZ阀门提供阀门选型参数）■Cv值为1时，与配管直径的对照DL流动方向配管的内部厚度相当于Schedule40钢管，D为配管的内径、L为配管的长度时，Cv=1时的情况大致如[表1]所示。

[表1]配管内径（D）Cv=1所对应的配管长度L 配管长度1m所对应的Cv值6mm 约0.48 m 0.697mm 约 1.09 m 1.048mm 约 2.22 m 1.489mm 约 4.14 m 2.0310mm 约7.25 m 2.6915mm 约61.9 m 7.86Cv值为1时的节流孔孔径范围使用节流孔时，节流孔的流量系数会根据配管内径与节流孔孔径的比而变化，虽然无法确定Cv=1时的节流孔孔径，不过大致在5.8mm～6.2mm左右。

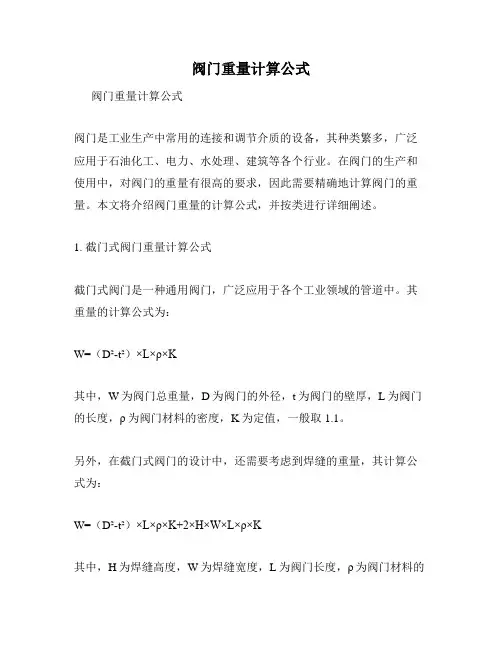

阀门重量计算公式阀门重量计算公式阀门是工业生产中常用的连接和调节介质的设备，其种类繁多，广泛应用于石油化工、电力、水处理、建筑等各个行业。

在阀门的生产和使用中，对阀门的重量有很高的要求，因此需要精确地计算阀门的重量。

本文将介绍阀门重量的计算公式，并按类进行详细阐述。

1. 截门式阀门重量计算公式截门式阀门是一种通用阀门，广泛应用于各个工业领域的管道中。

其重量的计算公式为：W=（D²-t²）×L×ρ×K其中，W为阀门总重量，D为阀门的外径，t为阀门的壁厚，L为阀门的长度，ρ为阀门材料的密度，K为定值，一般取1.1。

另外，在截门式阀门的设计中，还需要考虑到焊缝的重量，其计算公式为：W=（D²-t²）×L×ρ×K+2×H×W×L×ρ×K其中，H为焊缝高度，W为焊缝宽度，L为阀门长度，ρ为阀门材料的密度，K为定值，一般取1.1。

2. 旋塞阀门重量计算公式旋塞阀门是一种用于切断或连接管路的设备，其重量的计算公式为：W=π/4×(D²-d²)×L×ρ×K其中，W为阀门总重量，D为阀门的外径，d为阀门的内径，L为阀门的长度，ρ为阀门材料的密度，K为定值，一般取1.1。

需要注意的是，在旋塞阀门的设计中，还需要考虑到阀杆产生的力矩，其计算公式为：M=0.25×π×D²×L×p其中，M为阀杆的力矩，D 为阀门的外径，L为阀门的长度，p为介质的压力。

3. 闸门式阀门重量计算公式闸门式阀门是一种用于切断高压大流量介质的设备，其重量的计算公式为：W=（b×h×n×ρ+(L-100)×h×t×ρ）×K其中，W为阀门总重量，b为闸门的宽度，h为闸门的高度，n为闸门的数量，L为阀门长度，ρ为阀门材料的密度，t为闸门的壁厚，K为定值，一般取1.1。

阀门开闭计算公式阀门是工业生产中常用的一种控制装置，用于控制流体的流动和压力。

在实际的工程应用中，我们经常需要计算阀门的开闭程度，以便更好地控制流体的流动。

在本文中，我们将介绍阀门开闭计算的公式和相关知识。

阀门开闭程度通常用开度（或者称为开度系数）来表示，开度系数是指阀门开启时的流量与全开状态下的最大流量之比。

开度系数通常用K表示，其计算公式如下：K = Q / Qmax。

其中，Q表示阀门开启时的实际流量，Qmax表示阀门全开状态下的最大流量。

在实际的工程应用中，我们经常需要计算阀门的开度系数，以便更好地控制流体的流动。

为了更好地理解阀门开度系数的计算方法，我们将通过一个具体的例子来进行说明。

假设我们需要计算一个直通式阀门的开度系数，该阀门的全开状态下的最大流量为1000m³/h，而在实际应用中，阀门开启时的流量为600m³/h。

根据上述的公式，我们可以计算出该阀门的开度系数为：K = 600 / 1000 = 0.6。

通过上述的计算，我们可以得出该阀门的开度系数为0.6。

这意味着在阀门完全开启时，其流量为全开状态下流量的60%。

通过开度系数的计算，我们可以更好地了解阀门的开闭程度，从而更好地控制流体的流动。

除了直通式阀门外，其他类型的阀门也可以通过类似的方法来计算开度系数。

例如，对于调节阀门而言，其开度系数可以通过调节阀门的开启程度来进行计算。

在实际的工程应用中，我们可以根据具体的情况来选择合适的阀门，并通过计算开度系数来更好地控制流体的流动。

除了开度系数外，阀门的开闭程度还可以通过阀门的开度角度来进行表示。

阀门的开度角度通常用θ来表示，其计算公式如下：θ = (L L0) / (Lmax L0) 90°。

其中，L表示阀门的实际开启程度，L0表示阀门完全关闭时的位置，Lmax表示阀门完全开启时的位置。

通过计算阀门的开度角度，我们可以更直观地了解阀门的开闭程度。

在实际的工程应用中，我们可以根据具体的情况选择合适的表示方法，以便更好地控制阀门的开闭程度。

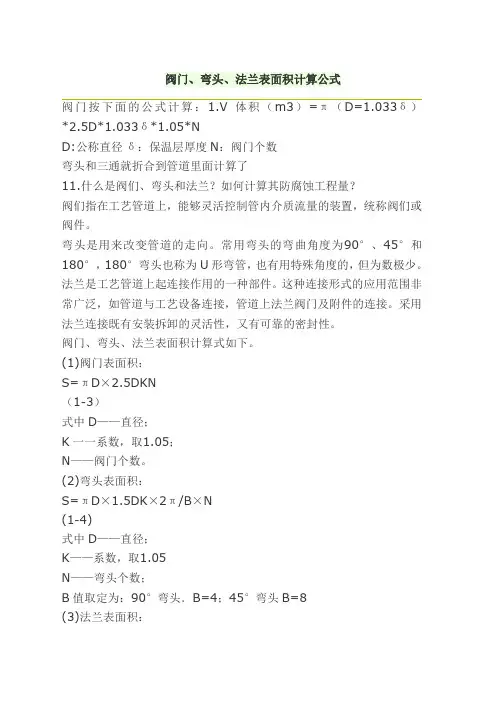

阀门、弯头、法兰表面积计算公式阀门按下面的公式计算：1.V体积（m3）=π（D=1.033δ）*2.5D*1.033δ*1.05*ND:公称直径δ：保温层厚度N：阀门个数弯头和三通就折合到管道里面计算了11.什么是阀们、弯头和法兰？如何计算其防腐蚀工程量？阀们指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。

弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少。

法兰是工艺管道上起连接作用的一种部件。

这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。

采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

阀门、弯头、法兰表面积计算式如下。

(1)阀门表面积：S=πD×2.5DKN（1-3）式中D——直径；K一一系数，取1.05；N——阀门个数。

(2)弯头表面积：S=πD×1.5DK×2π/B×N(1-4)式中D——直径；K——系数，取1.05N——弯头个数；B值取定为：90°弯头．B=4；45°弯头B=8(3)法兰表面积：S=πD×1.5DKN（1-5）式中D——直径；K——系数，取1.05；N——法兰个数。

(4)设备和管道法兰翻边防腐蚀工程量计算式。

S=π（D+A）A（1-6）式中D——直径；A——法兰翻边宽。

12.如何计算绝热工程的工程量?(1)设备简体或管道绝热、防潮和保护层计算公式：V=π(D+1.033δ)X1.033δL（1-7）S=π(D+2.18δ+0.0082)L（1-8）式中V——绝热层体积；S——绝热层面积；D——直径；1.033、2.1——调整系数；d——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

（2）伴热管道绝热工程量计算式：1）单管伴热或双管伴热(管径相同，夹角小于900时)：D`=D1+D2+（10～20mm）式中D`——伴热管道综合值；D1——主管道直径；D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

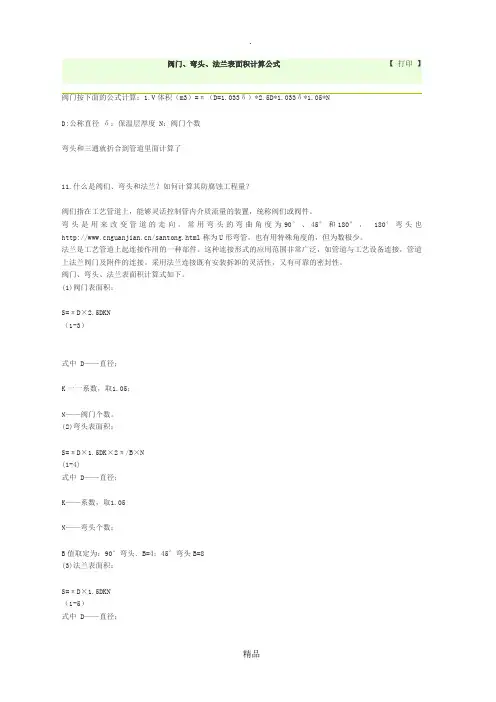

阀门、弯头、法兰表面积计算公式【打印】阀门按下面的公式计算：1.V体积（m3）=π（D=1.033δ）*2.5D*1.033δ*1.05*ND:公称直径δ：保温层厚度 N：阀门个数弯头和三通就折合到管道里面计算了11.什么是阀们、弯头和法兰？如何计算其防腐蚀工程量？阀们指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。

弯头是用来改变管道的走向。

常用弯头的弯曲角度为90°、45°和180°，180°弯头也/santong.html称为U形弯管，也有用特殊角度的，但为数极少。

法兰是工艺管道上起连接作用的一种部件。

这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。

采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

阀门、弯头、法兰表面积计算式如下。

(1)阀门表面积：S=πD×2.5DKN（1-3）式中 D——直径；K一一系数，取1.05；N——阀门个数。

(2)弯头表面积：S=πD×1.5DK×2π/B×N(1-4)式中 D——直径；K——系数，取1.05N——弯头个数；B值取定为：90°弯头．B=4；45°弯头B=8(3)法兰表面积：S=πD×1.5DKN（1-5）式中 D——直径；K——系数，取1.05；N——法兰个数。

(4)设备和管道法兰翻边防腐蚀工程量计算式。

S=π（D+A）A（1-6）式中D——直径；A——法兰翻边宽。

12.如何计算绝热工程的工程量?(1)设备简体或管道绝热、防潮和保护层计算公式：V=π(D+1.033δ)X1.033δL（1-7）S=π(D+2.18δ+0.0082)L（1-8）式中V——绝热层体积；S——绝热层面积；D——直径；1.033、2.1——调整系数；d——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

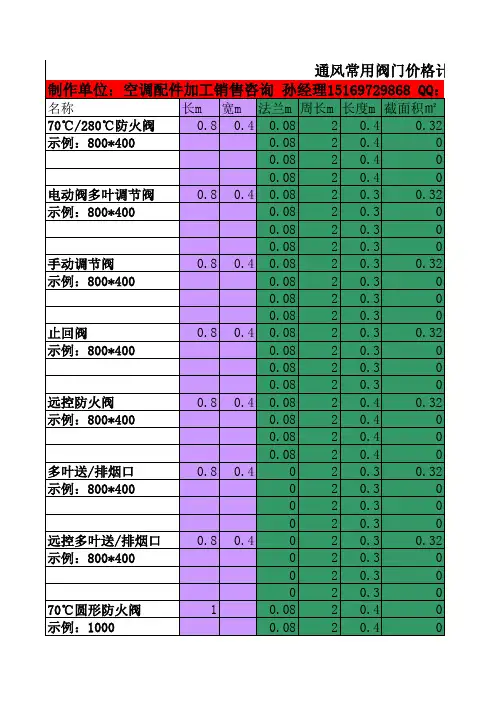

防火阀、调节阀、蝶阀、止回阀、送风排烟（阀）口、消声器、铝合金风口信息价计算公式
-- --
1.圆形产品价格按矩形产品相同型号、规格上浮15%；
2.全自动产品及电动调节阀按相应产品每1m2增加420元，不足1m2按1m2计算，依次类推；
3.不锈钢阀门304按以上价格增加倍(不锈钢按万元计价).
