matlabFM调制仿真

3.3 频率调制（FM ）3.3.1 FM 调制和解调的基本原理频率调制是利用载波的频率变化来传递模拟信息，而振幅保持不变。

也就是说，载波信号的频率随着基带调制信号的幅度变化而改变。

调制信号幅度变大（或变小）时，载波信号的频率也变大（或变小），调制信号幅度变小时，载波信号的频率也变小（或变大）。

在FM 中，FM 信号的瞬时频偏与调制信号m(t)成正比。

因此FM 的信号的时域表达式为：(2.1)式中：A 为载波的恒定振幅；[ωc t+φ(t)]为信号的瞬时相位，记为θ（t ）; φ(t)为相对于载波相位ωc t 的瞬时相位偏移；d[ωc t+φ(t)]/dt 是信号的瞬时角频率，记为ω(t)；而d φ(t)/dt 称为相对于载频ωc 的瞬时频偏。

所谓频率调制（FM ）,是指瞬时频率偏移随调制信号m(t)成比例变化，即(2.2)式中：K f 为调频灵敏度（rad/(s.V)）。

这时相位偏移为：(2.3)因此，上式可改写为(2.4)图2.1 无噪声调制信号FM 调制的实现调频主要有两种方法：直接调频和间接调频。

1）直接调频法调频就是用调制信号控制载波的频率变化。

直接调频就是用调制信号直接去控制载波振荡器的频率，使其按调制信号的规律线性的变化。

()]cos[)(⎰+=ττωd m K t A t s f c FM )()(t m K dt t d f =Φ⎰=Φτd t m K t f )(）（)](cos[)(t t A t S c FM Φ+=ω可以由外部电压控制震荡频率的振荡器叫做压控振荡器器。

每个压控振荡器自身就是一个FM 调制器，因为它的振荡频率正比于输入控制电压，即(2.9) 若用调制信号作控制电压信号，就能产生FM 波。

若被控制的振荡器是LC 振荡器，则只需控制振荡回路的某个电抗元件（L 或C ) ，使其参数随调制信号变化。

目前常用的电抗元件是变容二极管。

用变容二极管实现直接调频，由于电路简单，性能良好，已成为目前最广泛采用的调频电路之一。

基于MATLAB模拟调制系统的仿真设计调制是无线通信系统中的重要环节，主要用于在传输信号过程中对信号进行编码和解码，以实现信号的传输和接收。

MATLAB作为一种强大的数学仿真工具，可以方便地进行调制系统的仿真设计。

调制系统一般包括三个主要部分：调制器、信道和解调器。

调制器负责将发送信号进行编码，以适应信道传输的需求；信道主要是指无线信号在传输过程中的传播环境，会受到各种影响，如多径效应、噪声等；解调器对接收到的信号进行解码，恢复出原始信号。

在MATLAB中，可以利用其信号处理、通信和仿真工具箱来进行调制系统的仿真设计。

以下是一个基于MATLAB的调制系统的仿真设计流程：1.确定调制方式：首先确定要使用的调制方式，比如常见的调制方式有调幅（AM）、调频（FM）、相位调制（PM）等。

根据需求选择合适的调制方式。

2.信号生成：使用MATLAB的信号处理工具箱生成原始信号。

可以选择不同的函数生成不同的信号，如正弦信号、方波信号、高斯脉冲等。

3.调制器设计：根据选择的调制方式，设计相应的调制器。

比如对于AM调制，可以通过将原始信号与载波进行乘法运算来实现；对于FM调制，可以通过改变载波频率的方式来实现。

在MATLAB中，可以使用相关函数来实现这些调制方式。

4.信号传输：将调制后的信号传输到信道中。

可以在仿真中模拟不同的信道情况，如加入噪声、多径效应等。

MATLAB提供了相关函数来模拟这些信道效应。

5.解调器设计：设计相应的解调器以恢复原始信号。

解调器的设计与调制器的设计相对应。

在MATLAB中，可以使用相关函数来实现解调器。

6.信号分析：对仿真结果进行分析。

可以通过绘制波形图、功率谱密度图等来观察信号在传输过程中的变化。

除了上述基本的仿真设计流程外，还可以在仿真过程中加入其他功能，如信号压缩、信号变换等。

MATLAB提供了大量的工具箱，可以方便地实现这些功能。

总之，基于MATLAB的调制系统仿真设计可以方便地模拟调制系统的工作过程，以及对不同信道效应的影响。

基于MATLAB的模拟信号频率调制与解调分析信号频率调制（FM）是一种将信息信号调制到载频波形上以便在传输过程中保持信号质量的技术。

本文将基于MATLAB对信号频率调制与解调进行分析与模拟。

首先，我们需要生成一个调制信号。

以正弦信号为例，通过改变该信号的频率来模拟调制信号。

我们可以使用MATLAB的信号处理工具箱中的`fmmod(`函数来实现这一点。

以下是一个示例代码：```matlabt = 0:1/fs:1; % 时间向量fc = 2000; % 载频频率fm = 100; % 调制信号频率m = sin(2*pi*fm*t); % 调制信号modulatedSignal = fmmod(m, fc, fs); % 使用fmmod进行调频调制subplot(2,1,1);plot(t, m);title('调制信号');xlabel('时间');ylabel('振幅');subplot(2,1,2);title('调制后信号');xlabel('时间');ylabel('振幅');```上述代码中，我们定义了采样频率、时间向量、载频频率和调制信号频率，并生成了调制信号。

然后，我们使用`fmmod(`函数将调制信号调制到载频波形上。

最后，我们用两个子图分别显示调制信号和调制后信号。

接下来，我们将对调制后的信号进行解调以还原原始信号。

我们可以使用MATLAB的信号处理工具箱中的`fmdemod(`函数。

以下是一个示例代码：```matlabdemodulatedSignal = fmdemod(modulatedSignal, fc, fs); % 使用fmdemod进行解调subplot(2,1,1);plot(t, modulatedSignal);title('调制后信号');xlabel('时间');ylabel('振幅');subplot(2,1,2);title('解调后信号');xlabel('时间');ylabel('振幅');```上述代码中，我们使用`fmdemod(`函数对调制后的信号进行解调。

基于MATLAB模拟调制系统的仿真设计摘要：本文基于MATLAB平台，通过建立调制系统的仿真模型，实现了对调制系统的仿真设计。

首先对调制系统的基本原理进行了介绍，然后建立了调制系统的数学模型。

接着使用MATLAB对模型进行了仿真分析，包括调制信号的产生、载波信号的产生、调制信号与载波信号的混合调制、调制后的信号的传输等过程。

最后，通过仿真结果的分析，对调制系统的性能进行了评估，并提出了优化方案。

本文的研究对于调制系统的设计和优化具有一定的参考意义。

关键词：调制系统；MATLAB仿真；混合调制；性能评估；优化方案一、引言调制是无线通信中的一项基本技术，通过将信息信号与载波信号进行合成，使信息信号能够被传输到远距离的通信接收端。

调制系统是实现调制技术的关键，其性能直接影响到通信系统的可靠性和传输质量。

因此，对调制系统的研究和优化具有重要的意义。

二、调制系统的基本原理调制系统的基本原理是将信息信号经过调制器与载波信号进行混合调制，形成调制后的信号。

调制过程中，需要考虑到载波频率、调制信号幅度、调制信号频率等参数的选择。

常见的调制方式有幅度调制（AM）、频率调制（FM）、相位调制（PM）等。

三、调制系统的数学模型调制系统的数学模型是根据调制原理建立的，一般可表示为：$s(t) = A_c \cdot (1 + m \cdot \cos(f_m \cdot t)) \cdot\cos(f_c \cdot t)$其中，$s(t)$表示调制后的信号，$A_c$为载波幅度，$m$为调制系数，$f_m$为调制信号频率，$f_c$为载波频率。

四、MATLAB仿真设计4.1调制信号的产生通过MATLAB生成调制信号，并将其绘制出来，以便后续的仿真分析。

4.2载波信号的产生通过MATLAB生成载波信号，并将其绘制出来，以便后续的仿真分析。

4.3调制信号与载波信号的混合调制将调制信号与载波信号进行混合调制，并将调制后的信号绘制出来，以便后续的仿真分析。

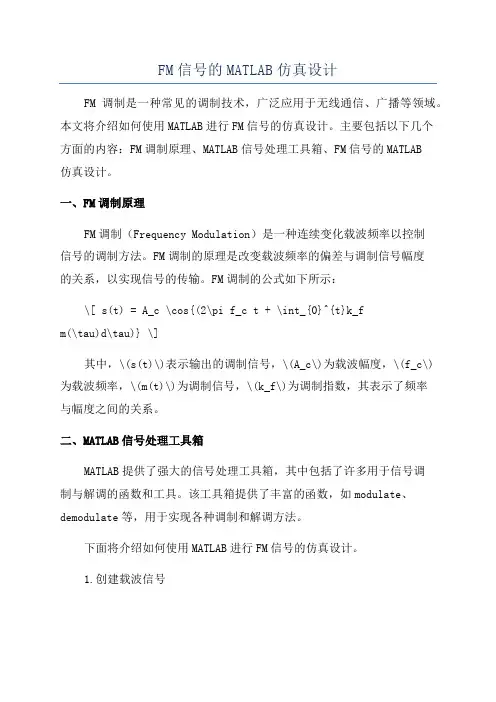

FM信号的MATLAB仿真设计FM调制是一种常见的调制技术，广泛应用于无线通信、广播等领域。

本文将介绍如何使用MATLAB进行FM信号的仿真设计。

主要包括以下几个方面的内容：FM调制原理、MATLAB信号处理工具箱、FM信号的MATLAB仿真设计。

一、FM调制原理FM调制（Frequency Modulation）是一种连续变化载波频率以控制信号的调制方法。

FM调制的原理是改变载波频率的偏差与调制信号幅度的关系，以实现信号的传输。

FM调制的公式如下所示：\[ s(t) = A_c \cos{(2\pi f_c t + \int_{0}^{t}k_fm(\tau)d\tau)} \]其中，\(s(t)\)表示输出的调制信号，\(A_c\)为载波幅度，\(f_c\)为载波频率，\(m(t)\)为调制信号，\(k_f\)为调制指数，其表示了频率与幅度之间的关系。

二、MATLAB信号处理工具箱MATLAB提供了强大的信号处理工具箱，其中包括了许多用于信号调制与解调的函数和工具。

该工具箱提供了丰富的函数，如modulate、demodulate等，用于实现各种调制和解调方法。

下面将介绍如何使用MATLAB进行FM信号的仿真设计。

1.创建载波信号首先，需要创建一个载波信号。

可以使用MATLAB的sin函数生成一个正弦信号作为载波信号。

假设载波频率为1000Hz，采样频率为8000Hz，持续时间为1秒，代码如下：\[f_c=1000;\]\[ fs = 8000; \]\[ t = 0:1/fs:1; \]\[ carrier = sin(2*pi*f_c*t); \]2.创建调制信号然后，需要创建一个调制信号。

仿真中常用的调制信号包括正弦信号、方波信号、三角波信号等。

这里以正弦信号为例，假设调制信号频率为200Hz，代码如下：\[f_m=200;\]\[ modulation = sin(2*pi*f_m*t); \]3.进行FM调制接下来，使用MATLAB的modulate函数对载波信号进行FM调制。

实验二FM仿真一实验题目假设基带信号，载波频率为20kHz，FM的频率偏移常数为5kHz/V。

仿真产生FM信号，观察已调信号的波形和频谱。

二基本原理单音频信号经FM调制后的表达式为其中调制指数。

同实验一中相仿，定义必要的仿真参数，在此基础上可得到载波信号和调制信号。

根据可得到频偏，由此可写出最终的FM信号的表达式进行仿真计算。

对FM信号进行傅里叶变换可得频谱特性，变换依旧使用实验一中给出的t2f.m函数。

三仿真方案四仿真源代码cleart1=0.1; %调制信号的时域范围fs=600000; %抽样频率ts=1/fs; %采样率t=-t1:ts:t1;fc=20000; %设定载波频率fc=20kHzs=cos(2*pi*fc*t); %生成载波figureplot(t,s);xlabel('时间');ylabel('幅度');title('载波波形');grid onaxis([-0.0001 0.0001 -2 2]);fm=250; %设定调制信号频率kf=5000;x=sin(2*pi*4*fm*t)+2*cos(2*pi*2*fm*t)+4*sin(2*pi*fm*t+pi/3);%生成调制信号figure;plot(t,x);grid onxlabel('t');ylabel('x');axis([0 0.01 -10 10])title('调制信号波形')figurea=fftshift(fft(x));f=linspace(-fs/2,fs/2,length(t)); plot(f,abs(a));grid onxlabel('ffrequence(Hz)');ylabel('powerspectrum(x)');axis([-1500 1500 0 100]);title('调制信号频谱图');figurephi=2*pi*kf*cumsum(x)*ts;y=cos(2*pi*fc*t+phi);plot(t,y);grid onxlabel('t(s)');ylabel('y');axis([0 0.01 -5 5]);b=fft(y,1024);f=(0:length(b)-1)*fs/length(b)-fs/2; title('已调信号波形');figureplot(f,abs(b));grid onxlabel('frequence(Hz)');ylabel('powerspectrum(x)');axis([-300000 300000 0 200]); title('已调信号频谱图');grid on五实验结果及分析1.调制信号波形极其频谱图根据调制信号表达式可知信号x由三个正弦波相加而成，其中三个正弦波频率符合频率频谱图所示。

基于matlab的fm系统调制与解调的仿真课程设计课程设计题目：基于MATLAB的FM系统调制与解调的仿真一、设计任务与要求1.设计并实现一个简单的FM（调频）调制和解调系统。

2.使用MATLAB进行仿真，分析系统的性能。

3.对比和分析FM调制和解调前后的信号特性。

二、系统总体方案1.系统组成：本设计包括调制器和解调器两部分。

调制器将低频信号调制到高频载波上，解调器则将已调制的信号还原为原始的低频信号。

2.调制方式：采用线性FM调制方式，即将低频信号直接控制高频载波的频率变化。

3.解调方式：采用相干解调，通过与本地载波信号相乘后进行低通滤波，以恢复原始信号。

三、调制器设计1.实现方式：使用MATLAB中的modulate函数进行FM调制。

2.参数设置：选择合适的载波频率、调制信号频率以及调制指数。

3.仿真分析：观察调制后的频谱变化，并分析其特性。

四、解调器设计1.实现方式：使用MATLAB中的demodulate函数进行FM解调。

2.参数设置：选择与调制器相同的载波频率、低通滤波器参数等。

3.仿真分析：观察解调后的频谱变化，并与原始信号进行对比。

五、系统性能分析1.信噪比（SNR）分析：通过改变输入信号的信噪比，观察解调后的输出性能，绘制信噪比与误码率（BER）的关系曲线。

2.调制指数对性能的影响：通过改变调制指数，观察输出信号的性能变化，并分析其影响。

3.动态范围分析：分析系统在不同输入信号幅度下的输出性能，绘制动态范围曲线。

六、实验数据与结果分析1.实验数据收集：根据设计的系统方案进行仿真实验，记录实验数据。

2.结果分析：根据实验数据，分析系统的性能指标，并与理论值进行对比。

总结实验结果，提出改进意见和建议。

七、结论与展望1.结论：通过仿真实验，验证了基于MATLAB的FM系统调制与解调的可行性。

实验结果表明，设计的系统具有良好的性能，能够实现低频信号的FM调制和解调。

通过对比和分析，得出了一些有益的结论，为进一步研究提供了基础。

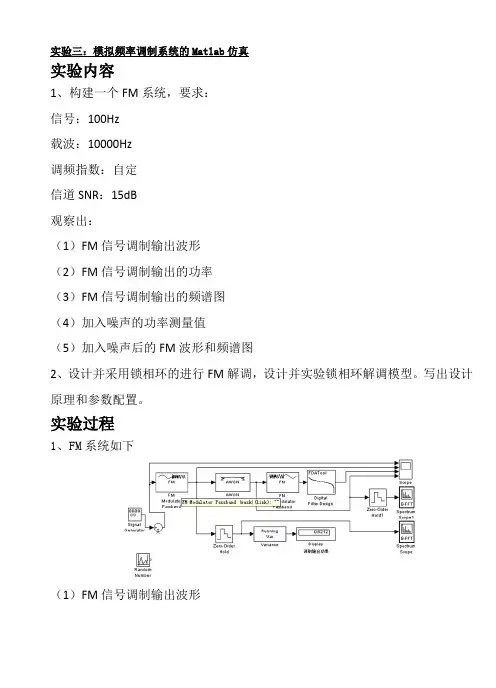

实验三：模拟频率调制系统的Matlab仿真
实验内容
1、构建一个FM系统，要求：
信号：100Hz
载波：10000Hz
调频指数：自定
信道SNR：15dB
观察出：
（1）FM信号调制输出波形
（2）FM信号调制输出的功率
（3）FM信号调制输出的频谱图
（4）加入噪声的功率测量值
（5）加入噪声后的FM波形和频谱图
2、设计并采用锁相环的进行FM解调，设计并实验锁相环解调模型。

写出设计原理和参数配置。

实验过程
1、FM系统如下
（1）FM信号调制输出波形
（2）FM信号调制输出的功率
（3）FM信号调制输出的频谱图
（4）加入噪声的功率测量值
（5）加入噪声后的FM波形和频谱图
频谱：
3、设计并采用锁相环的进行FM解调，设计并实验锁相环解调模型。

写出设计原理和参数配置。

设计原理：
模型：
参数配置：
遇到的问题和解决办法
1、MATLAB版本与实验室不一样，有些模块参数不会配置
2、FM工作原理不知道，通过查阅资料，再结合课件，建立出模型
实验总结
通过本次实验学习了FM调制系统的波形仿真，和一般系统的调制与解调；用simulink模块库中调制和解调模块搭建系统。

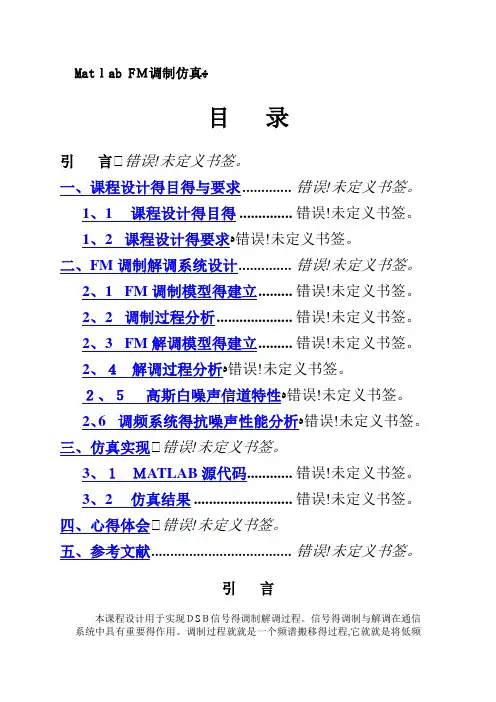

Matｌab FＭ调制仿真ﻬ目录引言ﻩ错误!未定义书签。

一、课程设计得目得与要求 ............. 错误!未定义书签。

1、1课程设计得目得 .............. 错误!未定义书签。

1、2课程设计得要求ﻩ错误!未定义书签。

二、FM调制解调系统设计.............. 错误!未定义书签。

2、1FM调制模型得建立......... 错误!未定义书签。

2、2调制过程分析.................... 错误!未定义书签。

2、3FM解调模型得建立......... 错误!未定义书签。

2、４解调过程分析ﻩ错误!未定义书签。

２、５高斯白噪声信道特性ﻩ错误!未定义书签。

2、6调频系统得抗噪声性能分析ﻩ错误!未定义书签。

三、仿真实现ﻩ错误!未定义书签。

3、１ＭATLAB源代码............ 错误!未定义书签。

3、2仿真结果 .......................... 错误!未定义书签。

四、心得体会ﻩ错误!未定义书签。

五、参考文献..................................... 错误!未定义书签。

引言本课程设计用于实现ＤSＢ信号得调制解调过程。

信号得调制与解调在通信系统中具有重要得作用。

调制过程就就是一个频谱搬移得过程,它就就是将低频信号得频谱搬移到载频位置。

解调就就是调制得逆过程,即就就是将已调制得信号还原成原始基带信号得过程。

信号得接收端就就就是通过解调来还原已调制信号从而读取发送端发送得信息。

因此信号得解调对系统得传输有效性与传输可靠性有着很大得影响。

调制与解调方式往往决定了一个通信系统得性能。

双边带DSB信号得解调采用相干解调法,这种方式被广泛应用在载波通信与短波无线电话通信中。

一、课程设计得目得与要求1、1 课程设计得目得通过《ＦM调制解调系统设计与防真》得课程设计,掌握通信原理中模拟信号得调制与解调、数字基带信号得传输、数字信号得调制与解调,模拟信号得抽样、量化与编码与信号得最佳接收等原理。

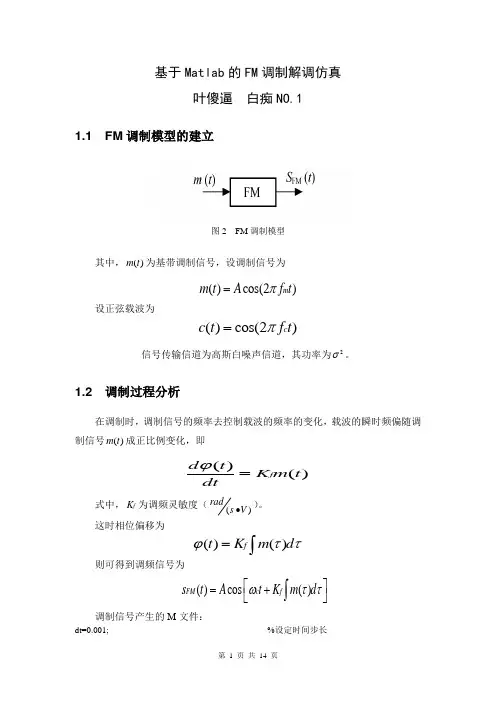

基于Matlab 的FM 调制解调仿真叶傻逼 白痴NO.11.1 FM 调制模型的建立图2 FM 调制模型其中，()m t 为基带调制信号，设调制信号为()cos(2)m m t A f t π=设正弦载波为()cos(2)c c t f t π=信号传输信道为高斯白噪声信道，其功率为2σ。

1.2 调制过程分析在调制时，调制信号的频率去控制载波的频率的变化，载波的瞬时频偏随调制信号()m t 成正比例变化，即()()f d t K m t dtϕ=式中，f K 为调频灵敏度（()rad s V •）。

这时相位偏移为()()f t K m d ϕττ=⎰则可得到调频信号为()cos ()FM c f s t A t K m d ωττ⎡⎤=+⎣⎦⎰调制信号产生的M 文件：dt=0.001; %设定时间步长t=0:dt:1.5; %产生时间向量am=15; %设定调制信号幅度←可更改 fm=15; %设定调制信号频率←可更改 mt=am*cos(2*pi*fm*t); %生成调制信号fc=50; %设定载波频率←可更改 ct=cos(2*pi*fc*t); %生成载波 kf=10; %设定调频指数 int_mt(1)=0; %对mt 进行积分 for i=1:length(t)-1int_mt(i+1)=int_mt(i)+mt(i)*dt; endsfm=am*cos(2*pi*fc*t+2*pi*kf*int_mt); %调制，产生已调信号0.51 1.5-10010时间t调制信号的时域图0.511.5-101时间t载波的时域图00.51 1.5-10010时间t已调信号的时域图图3 FM 调制1.3 FM 解调模型的建立调制信号的解调分为相干解调和非相干解调两种。

相干解调仅仅适用于窄带调频信号，且需同步信号，故应用范围受限；而非相干解调不需同步信号，且对于NBFM 信号和WBFM 信号均适用，因此是FM 系统的主要解调方式。

通信系统模拟调制系统仿真一 课题内容 AM FM PM 调制 二 设计要求1.掌握AM FM PM 调制和解调原理。

2.学会Matlab 仿真软件在AM FM PM 调制和解调中的应用。

3.分析波形及频谱1.AM 调制解调系统设计1.振幅调制产生原理所谓调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再由天线发射出去。

这里高频振荡波就是携带信号的运载工具，也叫载波。

振幅调制，就是由调制信号去控制高频载波的振幅，直至随调制信号做线性变化。

在线性调制系列中，最先应用的一种幅度调制是全调幅或常规调幅，简称为调幅（AM ）。

在频域中已调波频谱是基带调制信号频谱的线性位移；在时域中，已调波包络与调制信号波形呈线性关系。

设正弦载波为)cos()(0ϕω+=t A t c c式中，A 为载波幅度；c ω为载波角频率；0ϕ为载波初始相位(通常假设0ϕ=0).调制信号（基带信号）为)(t m 。

根据调制的定义，振幅调制信号（已调信号）一般可以表示为)cos()()(t t Am t s c m ω=设调制信号)(t m 的频谱为)(ωM ，则已调信号)(t s m 的频谱)(ωm S ：)]()([2)(c c m M M AS ωωωωω-++=2.调幅电路方案分析标准调幅波（AM ）产生原理调制信号是只来来自信源的调制信号（基带信号），这些信号可以是模拟的，亦可以是数字的。

为首调制的高频振荡信号可称为载波，它可以是正弦波，亦可以是非正弦波(如周期性脉冲序列)。

载波由高频信号源直接产生即可，然后经过高频功率放大器进行放大，作为调幅波的载波，调制信号由低频信号源直接产生，二者经过乘法器后即可产生双边带的调幅波。

设载波信号的表达式为t c ωcos ，调制信号的表达式为t A t m m m ωcos )(= ，则调幅信号的表达式为t t m A t s c AM ωcos )]([)(0+=图5.1 标准调幅波示意图 3.信号解调思路从高频已调信号中恢复出调制信号的过程称为解调(demodulation )，又称为检波(detection )。

FM的MATLAB调制解调通信原理仿真实验报告实验名称： FM调制及解调姓名：专业：年级：学号：201X年X ⽉X⽇FM 调制及解调设输⼊信号为()cos 2m t t π= ，载波中⼼频率为 10c z f H =，VCO 的压控振荡系数为 5/z H V ，载波平均功率为1W 。

试画出：●已调信号的时域波形；●已调信号的振幅谱；●⽤鉴频器解调该信号，并与输⼊信号⽐较。

⼀、程序代码clear allt0=2;tz=0.0001; %时间向量精度 fs=1/tz; %设定抽样频率 t=[-t0:tz:t0]; %产⽣时间向量kf=5; %设定压控振荡器系数 fc=10; %设定载波频率kd=0.8; %设定鉴频增益/鉴频器灵敏度 m_fun=cos(2*pi*t);int_m(1)=0; %对m_fun 积分 for i=1:length(t)-1int_m(i+1)=int_m(i)+m_fun(i)*tz; endx=sqrt(2)*cos(2*pi*fc*t+kf*int_m); %调制信号 y=m_fun.*kd*kf; %解调信号 z=-sqrt(2)*(2*pi*fc+kf*m_fun).*sin(2*pi*fc*t+kf*int_m); Nf=4096*32;M=fft(m_fun,Nf); %对原始信号快速傅⾥叶变换 f=[0:1:Nf-1]./Nf.*fs;X=fft(x,Nf); %对已调信号快速傅⾥叶变换 Y=fft(y,Nf); %对解调信号快速傅⾥叶变换figure(1); %⽣成原始信号的时域图形 plot(t,m_fun(1:length(t)),'linewidth',2); title('原始信号的时域图形');xlabel('时间/s');legend('m(t)')figure(2); %⽣成原始信号的频域图形h1=plot(f,abs(fftshift(M))/max(abs(M)),'linewidth',1);title('原始信号的频域图形');xlabel('频率/Hz');legend('M(f)');figure(3); %⽣成已调信号的时域图形plot(t,x(1:length(t)),'linewidth',2);title('已调信号的时域图形');xlabel('时间/s');legend('x(t)');figure(4); %⽣成已调信号的频域图形plot(f,abs(fftshift(X))/max(abs(X)),'linewidth',1); title('已调信号的频域图形');xlabel('频率/Hz');legend('X(f)');figure(5); %鉴频微分电路输出plot(t,z(1:length(t)),'linewidth',2);title('鉴频微分电路输出的时域图形');xlabel('时间/s');legend('z(t)');figure(6); %⽣成解调信号的时域图形plot(t,y(1:length(t)),'linewidth',2);title('解调信号的时域图形');xlabel('时间/s');legend('y(t)');figure(7); %⽣成解调信号的频域图形plot(f,abs(fftshift(Y))/max(abs(Y)),'linewidth',1); title('解调信号的频域图形');xlabel('频率/Hz');legend('Y(f)');⼆、实验结果与分析（1）已调信号的时域波形时间/s时间/s时间/s调频信号的⼀般表达式为：()cos[()]c fx t A t K m dωττ=+?，已知()cos2m t tπ=，2c cw fπ=，10c zf H=,5/f zK H V=,由于载波平均功率为1W，故A=由于5/f zK H V=，调制波形的频率变化不明显，对⽐第⼆、三图可知，fK越⼤时（第三张图25/f zK H V=），调制现象更加明显。

用MatLab仿真通信原理系列实验一、引言通信原理是现代通信领域的基础理论，通过对通信原理的研究和仿真实验可以更好地理解通信系统的工作原理和性能特点。

MatLab作为一种强大的数学计算软件，被广泛应用于通信原理的仿真实验中。

本文将以MatLab为工具，介绍通信原理系列实验的仿真步骤和结果。

二、实验一：调制与解调1. 实验目的通过MatLab仿真，了解调制与解调的基本原理，并观察不同调制方式下的信号特征。

2. 实验步骤（1）生成基带信号：使用MatLab生成一个基带信号，可以是正弦波、方波或任意复杂的波形。

（2）调制：选择一种调制方式，如调幅（AM）、调频（FM）或相移键控（PSK），将基带信号调制到载波上。

（3）观察调制后的信号：绘制调制后的信号波形和频谱图，观察信号的频谱特性。

（4）解调：对调制后的信号进行解调，还原出原始的基带信号。

（5）观察解调后的信号：绘制解调后的信号波形和频谱图，与原始基带信号进行对比。

3. 实验结果通过MatLab仿真，可以得到不同调制方式下的信号波形和频谱图，观察到调制后信号的频谱特性和解调后信号的还原效果。

可以进一步分析不同调制方式的优缺点，为通信系统设计提供参考。

三、实验二：信道编码与解码1. 实验目的通过MatLab仿真，了解信道编码和解码的基本原理，并观察不同编码方式下的误码率性能。

2. 实验步骤（1）选择一种信道编码方式，如卷积码、纠错码等。

（2）生成随机比特序列：使用MatLab生成一组随机的比特序列作为输入。

（3）编码：将输入比特序列进行编码，生成编码后的比特序列。

（4）引入信道：模拟信道传输过程，引入噪声和干扰。

（5）解码：对接收到的信号进行解码，还原出原始的比特序列。

（6）计算误码率：比较解码后的比特序列与原始比特序列的差异，计算误码率。

3. 实验结果通过MatLab仿真，可以得到不同编码方式下的误码率曲线，观察不同信道编码方式对信号传输性能的影响。

matlab模拟调制解调
《用MATLAB模拟调制解调技术》。

调制解调技术是通信领域中的重要概念，它在无线通信、有线通信以及光通信等各种通信系统中都有着广泛的应用。

MATLAB作为一款强大的科学计算软件，提供了丰富的工具和函数来进行调制解调技术的模拟和仿真。

本文将介绍如何利用MATLAB进行调制解调技术的模拟，并通过实例演示其应用。

首先，我们将介绍调制技术。

调制是指将数字信号转换为模拟信号或者将模拟信号转换为数字信号的过程。

常见的调制方式包括调幅调制（AM）、调频调制（FM）、调相调制（PM）等。

在MATLAB 中，我们可以利用其内置的信号处理工具箱来实现各种调制技术的模拟。

其次，我们将介绍解调技术。

解调是指将调制后的信号还原为原始信号的过程。

常见的解调方式包括包络检波、同步检波、相干检波等。

利用MATLAB，我们可以通过仿真和实验来验证不同解调技术的性能和特点。

接下来，我们将通过一个实例来演示如何利用MATLAB进行调制
解调技术的模拟。

我们将以调幅调制为例，首先生成一个原始信号，然后对其进行调幅调制，并最终进行解调还原原始信号。

通过MATLAB的仿真和可视化工具，我们可以清晰地观察到调制解调的过
程和效果。

总之，MATLAB为调制解调技术的模拟和仿真提供了便利的工具
和函数，使得我们可以更加直观地理解和掌握这一重要的通信技术。

通过学习和实践，我们可以更好地应用调制解调技术于实际工程中，为通信系统的设计和优化提供有力的支持。

基于MATLAB的FM调制实现FM调制是一种广泛应用于无线通信的调制技术，它在频谱利用率、抗干扰能力、音频高保真等方面具有很大的优点。

在本文中，我们将介绍如何使用MATLAB实现FM调制的基本原理和步骤。

什么是FM调制？FM调制是指将调制信号的频率变化转化为载波频率的变化，从而改变载波的频率和相位。

在FM调制中，调制信号被称为基带信号，而它所调制的载波信号则被称为高频信号。

最简单的FM调制可以表示为：c(t) = Acos(2*pi*fc*t + kf*Int(s(t)dt))其中，c(t)代表FM调制生成的信号，A是振幅，fc是载波频率，kf是调制系数，s(t)是基带信号。

Int表示积分符号，表示对于基带信号的每一个时间段进行积分。

FM调制的实现步骤使用MATLAB实现FM调制需要遵循以下步骤：1.生成基带信号基带信号通常是指人类可以听到的音频信号，也可以是其他模拟信号。

在MATLAB中，可以使用信号处理工具箱中的函数或自定义函数来生成基带信号。

例如，以下代码可以生成一个正弦波：fs = 500; % 采样频率t = 0:1/fs:1; % 时间向量，1秒fc = 50; % 正弦波频率s = sin(2*pi*fc*t); % 正弦波信号2.生成高频信号MATLAB中可以使用cos函数来生成一个高频信号。

生成的高频信号的频率通常远高于基带信号的频率，对于FM调制来说，高频信号的频率应该是相对稳定的。

例如，以下代码可以生成一个频率为1kHz的高频信号：fs = 50000; % 采样频率t = 0:1/fs:1; % 时间向量，1秒fc = 1000; % 高频信号频率c = cos(2*pi*fc*t); % 高频信号3.进行FM调制将基带信号和高频信号进行FM调制，可以使用MATLAB中的函数来实现。

在这里，我们使用一个函数fmmod来实现FM调制。

以下代码展示了如何使用fmmod实现FM调制：fs = 50000; % 采样频率t = 0:1/fs:1; % 时间向量，1秒fc = 1000; % 高频信号频率s = sin(2*pi*10*t); % 基带信号kf = 100; % 调制系数c = fmmod(s, fc, fs, kf); % FM调制在这个例子中，我们对10Hz的正弦波进行调制，使用1000Hz的高频信号作为载波信号，调制系数为100。
