纯电动轻型商用车驱动电机与动力电池选型

纯电动轻型商用车驱动电机与动力电池选型随着传统燃油交通逐渐被电动车所取代，纯电动轻型商用车的发展也成为了趋势。

在纯电动轻型商用车的设计中，驱动电机和动力电池是两个非常重要的元素，这对于车辆的性能和续航里程有着至关重要的影响。

接下来将针对如何选型适合的驱动电机和动力电池进行详细介绍。

首先是驱动电机的选型。

驱动电机的选择，首先需要考虑的是车辆的使用目的和要求。

通常来说，轻型商用车需要较高的动力输出和较高的扭矩，而运行速度则不像普通私家车那么高。

因此，可以考虑选择面向轻型商用车领域的交流异步电机或交流同步电机。

这两类电机都具有输出扭矩大、负载能力强、转速稳定等优点，可以满足商用车大多数的需要。

其次是动力电池的选型。

动力电池对纯电动轻型商用车的续航里程和性能有着决定性的影响。

动力电池的选择应该考虑到车辆的距离、载荷和使用范围，以保证车辆能够满足需求。

常见的动力电池种类有磷酸铁锂电池、镍钴铝酸锂电池和三元锂电池。

其中，三元锂电池是最常用的种类。

其主要优点是具有高容量、高安全性能、长寿命等特点。

如果需要更高的续航里程，可以考虑使用高密度三元锂电池。

总之，纯电动轻型商用车的驱动电机和动力电池的选型需要根据车辆使用的实际需求来进行选择。

驱动电机应具有高扭矩、低噪音和智能控制等特点，动力电池则应考虑到容量、稳定性和安全特性等因素。

通过合理选择和搭配，可以让纯电动轻型商用车运行效率更高、能耗更低、性能更强、使用寿命更长。

为了更好地说明纯电动轻型商用车中驱动电机和动力电池的选型，我们可以看一下一些相关数据并进行分析。

首先是驱动电机。

对于纯电动车辆来说，驱动电机的输出功率和扭矩对于车辆的性能和加速能力有着很大的影响。

以比亚迪T3轻型商用车的驱动电机为例。

该车辆采用的是一种60kW交流异步电机，输出最大扭矩320N.m。

这种电机具有可靠性高、安全性好、维护成本低等优点，可以满足商用车辆的大多数需求。

其配合电动汽车的电子驱动系统，可以实现精准的节能控制，有效提升了车辆的动力和效率。

纯电动汽车电机选型匹配计算

2019年6月纯电动汽车电机选型匹配计算99纯电动汽车电机选型匹配计算金辉辉(格特拉克(江西)传动系统有限公司，江西南昌330000)摘要:根据整车厂提供的整车参数和性能指标，可以计算驱动电机的功率/扭矩/转速等性能指标，选配合适的动力电机。

可以缩短后期的整车试验验证时间，节省开发费用。

关键词:额定功率峰值功率额定扭矩峰值扭矩最高转速额定转速随着国家对纯电动汽车的鼓励支持政策,纯电动汽车在市场上的占有比例将会越来越高，同时国家对新能源汽车行业的要求提高了，在设计研发过程中对动力匹配要求也越来越高。

为了保证电动汽车在行驶中具有良好的动力性和经济性,就需要对电机进行合理的计算和匹配选型。

电动汽车驱动电机的匹配主要考虑功率、扭矩、转速等性能指标。

以下将对各性能指标进行计算分析。

表1按整车参数来进行电机的选配计算最高车速Umaxl(km/h)120迎风面积A(m2) 6.605最高持续车速Umax2(km/h)90传动效率0.9常规巡航车速Uc(kin/h)60轮胎半径r(m)0.376整车总质量m(kg)6000总速比ig*i016.04试验质量ml(kg)4405最大爬坡度20%重力加速度g(m/s2)9.80-50km/h加速时间tl6滚动阻力系数f0.01550-80km/h加速时间t210风阻系数Cd0.468旋转质量换算系数 1.041额定功率额定功率:是指设备持续工作、保证规定的各项指标情况下,能达到的最大功率。

(1)额定功率必须满足最高稳定车速(最高稳定车速90km/h):根据电动汽车的行驶要求，一般在设计时按照汽车匀速行驶过程中的最高稳定车速来选定电机的额定功率。

即：”口叭*,”Au max/ ’、P«=36oo^(mgf+^nr⑴其中:Pe—电机额定功率(kW);Umax-最高车速(km/h)；m一车辆质量(kg)；g一重力加速度(m/s2)；f—滚动阻力系数;Cd-空气阻力系数;A—迎风面积(mJ;%—传动效率Pe=(90/3600*0.9)*(4405*9.8*0.015+ 0.468*6.605*90*2/21.15)=50.87Kw(2)额定功率必须满足稳定爬坡车速：u C Au.2玖=36W^(mgfc°Sa-+*mgsina)(2)其中：Pa—电机额定功率(kW)；Ui-爬坡车速(km/h)；a—爬坡度；车速60km/h爬坡度4%(2.29°):Pa60=(60/3600*0.9)*(6000*9.8*0.015* cos2.29+0.468*6.605*6CT2/21.15+6000*9.8*sin2.29)=69.6kW车速40km/h爬坡度12%(6.8°):Pa40=(40/3600*0.9)*(6000*9.8*0.015* cos6.8+0.468*6.605*40八2/21.15+6000*9.8* sin6.8)=100.2kW额定功率二Max[Pe,Pa60,Pa40]=100.2kW2峰值扭矩(1)峰值扭矩需满足最大爬坡度要求(最大坡度20%,11.3。

电动汽车驱动电机匹配设计

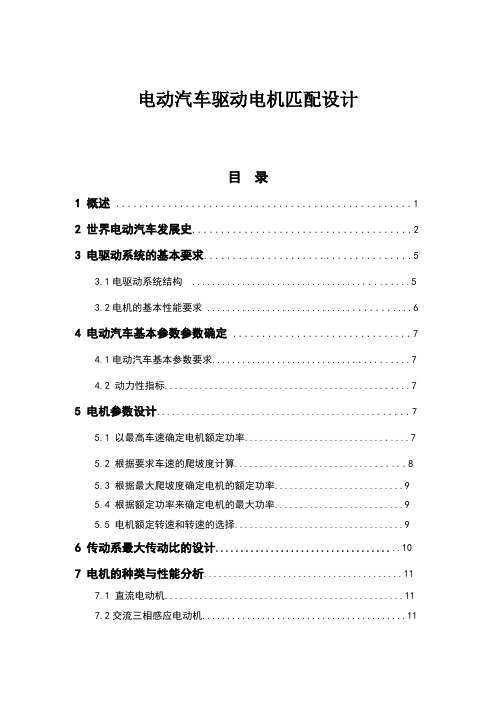

电动汽车驱动电机匹配设计目录1 概述 (1)2 世界电动汽车发展史 (2)3 电驱动系统的基本要求 (5)3.1电驱动系统结构 (5)3.2电机的基本性能要求 (6)4 电动汽车基本参数参数确定 (7)4.1电动汽车基本参数要求 (7)4.2 动力性指标 (7)5 电机参数设计 (7)5.1 以最高车速确定电机额定功率 (7)5.2 根据要求车速的爬坡度计算 (8)5.3 根据最大爬坡度确定电机的额定功率 (9)5.4 根据额定功率来确定电机的最大功率 (9)5.5 电机额定转速和转速的选择 (9)6 传动系最大传动比的设计 (10)7 电机的种类与性能分析 (11)7.1 直流电动机 (11)7.2交流三相感应电动机 (11)7.3 永磁无刷直流电动机 (11)7.4 开关磁阻电动机 (12)8 电机的选择 (13)9 电机其他选择与设计 (15)9.1 电机形状位置设计 (15)9.2 电机冷却设计 (15)10 总结与展望 (17)10.1 总结 (17)10.2 问题与展望 (17)致谢 (18)参考文献 (19)1.概述汽车工业在促进世界经济飞速发展和给人们生活提供便利的同时，又展现出了其双刃剑的另一面，它将能源与环境问题推到了日益尴尬的处境。

“能源、环境和安全”成为了21世纪世界汽车工业发展的3大主题。

其中，能源与环境问题作为全球面临的重大挑战和制约汽车工业可持续发展的症结所在，更成为重中之重。

电动汽车使用电能作为动力能源，而电能具有来源广、清洁无污染等特点。

电动汽车被公认为21世纪重要的交通工具。

电动汽车是指汽车行驶的动力全部或部分来自电机驱动系统的汽车，它主要以动力电池组为车载能量源，是涉及机械、电子、电力、微机控制等多学科的高科技技术产品。

按照汽车行驶动力来源的不同，一般将电动汽车划分为纯电动汽车（Pure Electric Vehicle，PEV）、混合动力电动汽车（Hybrid Electric Vehicle，HEV）、插电式混合动力电动汽车（Plug-in Hybrid Electric Vehicle，PHEV）和燃料电池电动汽车（Fuel Cell Electric Vehicle，FCEV）4种基本类型。

电动汽车驱动电机参数匹配研究

电动汽车驱动电机参数匹配研究作者：严永利张国栋周运强刘文涛王峻亓新春张强刘振防来源：《中国科技博览》2018年第06期[摘要]随着纯电动汽车的大量应用，对电动车设计研发过程中的动力匹配设计要求也越来越高。

为保障电动汽车在行驶中具有良好的动力性和经济性，就要求对电动汽车的驱动电机进行合理的计算和匹配选型。

电动车驱动电动机的匹配主要考虑转速、功率、转矩、额定电压、绝缘等级、防护等级、工作制几个因素。

本文从实际出发，介绍了电动汽车驱动电机的匹配计算方法，为行业同仁在进行电动汽车驱动电机参数匹配时提供可行的思路。

[关键词]电动汽车，驱动电机，动力匹配中图分类号：U469.72 文献标识码：A 文章编号：1009-914X（2018）06-0089-011 驱动电机的转速电机的最高转速与电动汽车的最高车速之间的关系为：式中，nmax为电机最高转速，r/min；vmax为电动汽车的最高车速，Km/h；it为电动汽车传动系统的传动比；r为车轮半径，m。

电动汽车最高车速是指电动汽车能够往返各持续1Km以上距离的最高平均车速。

电机额定转速为；式中，ne为电机的额定转速；β为电机扩大恒功率区系数。

β值越大，在低转速区电机就可获得越大的转矩，有利于提高车辆的加速能力和爬坡性能，稳定运行性能好；但β值太大，会增大电机的工作电流，同时功率变换器件的功率损失和尺寸也会增大，因此β值不宜过高。

Β通常取值为2-4。

2 驱动电机的功率驱动电机是纯电动汽车行驶的唯一动力源，对整车的动力性有直接的影响。

电机功率的选择需要充分平衡动力性和经济性。

2.1 驱动电机的额定功率正确选择驱动电机的额定功率很关键，如果选择功率过小，则电机会经常在过载状态下运行；相反，如果选择功率太大，则电机会经常工作在欠载状态，效率及功率因数降低，不仅浪费电能，而且为了达到预期的续航里程还要增加动力电池的容量，综合经济效益下降。

电机的额定功率应使电机尽可能工作在高效率区。

设施农业用履带式电动车辆驱动电机主要参数匹配

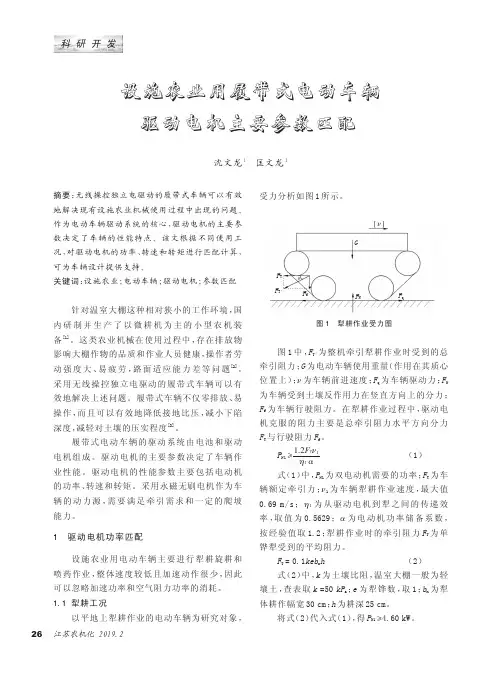

江苏农机化2019.2摘要：无线操控独立电驱动的履带式车辆可以有效地解决现有设施农业机械使用过程中出现的问题。

作为电动车辆驱动系统的核心，驱动电机的主要参数决定了车辆的性能特点。

该文根据不同使用工况，对驱动电机的功率、转速和转矩进行匹配计算，可为车辆设计提供支持。

关键词：设施农业；电动车辆；驱动电机；参数匹配针对温室大棚这种相对狭小的工作环境，国内研制并生产了以微耕机为主的小型农机装备[1]。

这类农业机械在使用过程中，存在排放物影响大棚作物的品质和作业人员健康，操作者劳动强度大、易疲劳，路面适应能力差等问题[2]。

采用无线操控独立电驱动的履带式车辆可以有效地解决上述问题。

履带式车辆不仅零排放、易操作，而且可以有效地降低接地比压，减小下陷深度，减轻对土壤的压实程度[3]。

履带式电动车辆的驱动系统由电池和驱动电机组成。

驱动电机的主要参数决定了车辆作业性能。

驱动电机的性能参数主要包括电动机的功率、转速和转矩。

采用永磁无刷电机作为车辆的动力源，需要满足牵引需求和一定的爬坡能力。

1驱动电机功率匹配设施农业用电动车辆主要进行犁耕旋耕和喷药作业，整体速度较低且加速动作很少，因此可以忽略加速功率和空气阻力功率的消耗。

1.1犁耕工况以平地上犁耕作业的电动车辆为研究对象，受力分析如图1所示。

图1中，F T′为整机牵引犁耕作业时受到的总牵引阻力；G 为电动车辆使用重量（作用在其质心位置上）；ν为车辆前进速度；F q 为车辆驱动力；F N 为车辆受到土壤反作用力在竖直方向上的分力；F f 为车辆行驶阻力。

在犁耕作业过程中，驱动电机克服的阻力主要是总牵引阻力水平方向分力F T 与行驶阻力F f 。

P N1≥1.2F T ν1η1α（1）式（1）中，P N1为双电动机需要的功率；F T 为车辆额定牵引力；ν1为车辆犁耕作业速度，最大值0.69m/s；η1为从驱动电机到犁之间的传递效率，取值为0.5629；α为电动机功率储备系数，按经验值取1.2；犁耕作业时的牵引阻力F T 为单铧犁受到的平均阻力。

电动车电机选型(参考)

• 1881午，法国工程师GustaveTmuve制造丁第一辆电动三轮车。1882年，英格兰的W．E．Agcton和Jhon Per ry组装了第二辆电动三轮车。 • 1890年，美国依阿华州诞生了第一辆电动汽车。
一、电动汽车的发展概况
一、电动汽车的发展概况
1899年，法国制造出第一辆电动汽车。 1900年，德国出现了第一辆电动汽车。 1912年，美国已大量生产电动汽车。 20世纪20年代初，在美国汽车保有量中，电动汽车占38％，而内燃机作动力的车辆仪占22%， 1915年，美国电动汽车的保有量达5万辆。 1912年，美国工程师Charles Kettering发明了启动机，这促进了内燃机汽车的发展。而电动汽车由于不适应长距离行驶，发展几乎停滞。
一、电动汽车的发展概况
我国电动车行业发展：
在我国也曾多次兴起研究电动汽车的热潮，目前更是方兴未艾。20世纪40年代及50年代末展开的电动汽车的研究与试验．由于受技术条件的限制，未取得很大的进展。1962年，上海公用事业研究所针对国内石油奇缺问题，以解决能源为目的，研制出SWD—S2型电动汽车，取得不小的进展。该车的行驶速度达到28．4km／h．续驶里程达88．2km。20世纪70年代初，一些地方将目标瞄向电动车技术的薄弱环节蓄电池上，但因投入的人力物力不足，研究未取得突破性进展。20世纪80年代起，电动车辆的研究热潮迭起，1982年，我国成立了电动车辆研究会，组织了国内外电动汽车的学术交流，对电动车辆的发展起到了推动作用。
二、电机简介
目前的电动汽车驱动电机介绍
1、直流电机：习惯上把有换向器的直流电机称为直流电机。优点是其电磁绕组的磁场与电枢绕组的磁场是垂直的，因而其控制原理非常简单；通过用永磁材料代替励磁绕组后，就变成了永磁直流电机。由于有效的利用了径向空间，使定子的直径大大减小，并且没有磁场损失，提高了功率密度和效率。但缺点是由于有换向器和电刷，使它的可靠性降低（火花和碳粉），且需要定期专业维护。

纯电动汽车用驱动电机关键参数选型计算分析

（ｍ＋等亭 …．（１）
公式（１）中，ｍ为满载质量，取值２２３０ｋｇ；Ｍ～为
３０ｍｉｎ最高车速，取值１１０ｋｍ／ｈ。代人公式得Ｐ￣＝２２．３５ｋＷ。
通过以上计算结果比较有Ｐ３＞Ｐ２＞Ｐ１，为确保车辆均能满足以上３种工况，所需峰值功率２．４最高转速和额定转速
取值为６０ｋｍ／ｈ，即１６．６７ｍ／ｓ；Ｕｆ为加速后的车速（ｍ／ｓ），取值１００ｋｍ／ｈ，即２７．７８ｍ／ｓ；ｐ为空气密度，取值１．２２５８Ｎｓ￣ｍ一；ｔ为加速时间，取值１４ｓ。由公式（４）求得Ｐ３＝８２ｋＷ。
２驱动电机参数计算
２．１电机关键参数电机的关键参数主要包括最高转速、额定转速、峰值功率、额定功率、峰值转矩、额定转矩＿ｌＪ。合理选择电机的
性能参数，将对电动汽车动力性及续驶里程产生重大影
度阻力和风阻所需的功率。由下式计算出电机所需的输
出功率：
１（ｍｅ＋
・
３０ｍｉｎ最高车速（ｋｍ／ｈ）
最大爬坡度（％）
＋ｍｇｓｍ础一（３）
公式（３）中，ｍ为满载质量，取值２２３０ｋｇ；为最大爬坡度，取值３０％；ｕ一为爬坡速度，取值３０ｋｍ／ｈ。根据公式求得Ｐ２＝５８．２ｋｗ。３）满足０ — １００ｋｍ／ｈ加速时间所需电机输出功率Ｐ３。

纯电动汽车车动力系参数匹配概述

1.3 电动机额定转速及最高转速的选择
电动机的最高转速对电动机成本、制造工艺和传动系尺寸有很大的影响。转速在 6000r/min 以上的为高速电机，以下为普通电机。前者成本高、制造工艺复杂而且对配套使用的轴承、齿轮等有特殊要求，一般适用于电动轿车或 100kw 以上大功率驱动电机，很少在纯电动客车上使用。因此应采用最高转速不大于 6000r/min 的低速电机。
与主减速器速比 io 的乘积，由电动机的峰值转矩
和车辆最大爬坡度决定。
ig1io
G( f
cos max sin max )r TmaxT
2-1
阻力式系中数r，为Tm车ax 轮为滚最动大半驱径动，力矩ma，x为T车为辆传最动大系爬总坡效角率，，f代为入滚表动
2-1 中数值计算得 ig1io 。
（2）最小传动比的选择
2.1 主要参数的匹配
电动汽车的传动系参数匹配设计主要包括变速器的匹配设计和主减速器的匹配设计。在电动机输出特性一定时，传动系传动比的选择主要取决于电动汽车的动力性要求，即最大传动比取决于整车的最大爬坡度，最小速比取决于整车的最高车速。
i （1）最大传动比的选择
传动系最大传动比 imax 是变速器最低档速比 g1
pmax max( pmax1, pmax2, pmax3 ) 1-6
将整车参数代入上述公式并按照整车动力性要求，计算得到电动机的峰值功率，计算过程如下：
整车通过改型为电动客车后，质量估算：
Mev =Mcon Mfc Macc Mgb +Mess Mmc Mpasgr 1-7
即，新车质量＝原车整备质量－发动机质量－变速器质量－发动机附件质量+电池质量+电机质量+乘员质量。估算电动机、电池和乘客等质量后，计算得到 veh_mass。

电动汽车驱动电机选配方法

１７
汽车技术
天津汽车
４）电动汽车最高车速功率平衡点应落在电机连续工作性能曲线的等功率段上。
３计算实例下面以目前正在开发的一辆纯电动汽车为例，
根据它的基本参数和目标性能要求（见表１～表４），以上面所述计算原则为基础，可初步绘出所需电机的特性曲线，并以此为参考选择电机。
表１整车基本参数
引言２０世纪７０年代的石油能源危机、８０年代人们
对环境保护的日益关注，促使了电动汽车科研工作的复苏。以美国和日本等发达国家为首，许多国家都投巨资用于电动汽车的研发，尤其日本的Ｐｒｉｕｓ及ｎｓｉｇｈｔ等在全球的成功上市销售，更是在全世界引起了新一轮的电动汽车的开发热潮。电动汽车正在以其清洁、高效和可持续的概念吸引着越来越多的人。
４结论电机驱动系统是纯电动汽车的核心组成部分，
所以对电动机的选型就显得非常重要。由于电机的低速恒扭矩高速恒功率的特性，以及一般电机在基速、低转矩范围内效率和功率因数比较高，故常把车辆的常规车速放在基速上，把最高车速放在等功率线上。可根据本文所介绍方法计算出电机的性能参数，绘出车用电机所应具有的特性曲线图，可用于生产电机或初步快速选定电机，然后根据所选电机实际性能，确定出车辆实际的最高车速、最大爬坡度及加速性能等。
车、加速／减速，低速和爬坡时要求高转矩，高速行
驶时要求低转矩，、额定电压、机械特性、效率、尺寸
参数、可靠性和成本等。另外为电动机所配置的电
子控制系统和驱动系统也会影响驱动电动机的性

纯电动客车系统选型匹配与设计

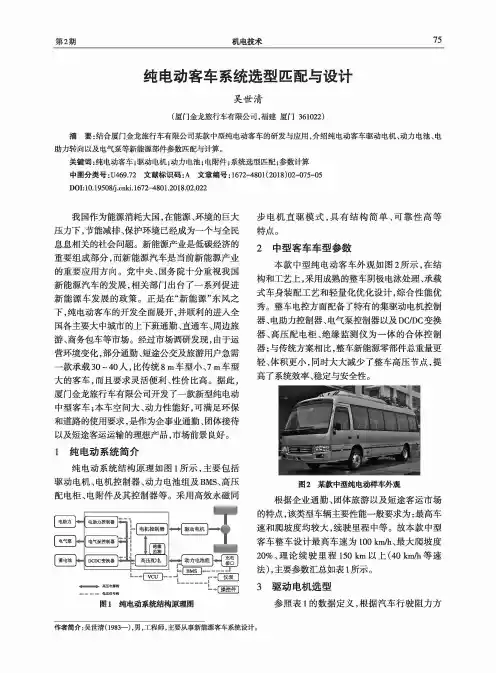

第2期机电技术75纯电动客车系统选型匹配与设计吴世清(厦门金龙旅行车有限公司，福建厦门361022)摘要:结合厦门金龙旅行车有限公司某款中型纯电动客车的研发与应用，介绍纯电动客车驱动电机、动力电池、电助力转向以及电气泵等新能源部件参数匹配与计算。

关键词:纯电动客车;驱动电机;动力电池;电附件;系统选型匹配;参数计算中图分类号:U 469.72文献标识码:A文章编号= 1672-4801 (2018)02-075-05D 01:10.19508/j .cnki .l 672-4801.2018.02.022我国作为能源消耗大国，在能源、环境的巨大压力下，节能减排、保护环境已经成为一个与全民息息相关的社会问题。

新能源产业是低碳经济的重要组成部分，而新能源汽车是当前新能源产业的重要应用方向。

党中央、国务院十分重视我国新能源汽车的发展，相关部门出台了一系列促进新能源车发展的政策。

正是在“新能源”东风之下,纯电动客车的开发全面展开，并顺利的进入全国各主要大中城市的上下班通勤、直通车、周边旅游、商务包车等市场。

经过市场调研发现,由于运营环境变化，部分通勤、短途公交及旅游用户急需一款承载30 ~ 40人，比传统8 m 车型小、7 m 车型大的客车，而且要求灵活便利、性价比高。

据此, 厦门金龙旅行车有限公司开发了一款新型纯电动中型客车;本车空间大、动力性能好，可满足环保和道路的使用要求，是作为企事业通勤、团体接待以及短途客运运输的理想产品，市场前景良好。

1纯电动系统简介纯电动系统结构原理如图1所示，主要包括驱动电机、电机控制器、动力电池组及BMS 、髙压配电柜、电附件及其控制器等。

采用高效永磁同图1纯电动系统结构JKB 图步电机直驱模式，具有结构简单、可靠性高等特点。

2中型客车车型参数本款中型纯电动客车外观如图2所示，在结构和工艺上，采用成熟的整车阴极电泳处理、承载式车身装配工艺和轻量化优化设计，综合性能优秀。
