热轧带钢产品标准

格式：doc
大小：430.50 KB
文档页数：14

热

轧

板

带

产

品

标

准

序号产品名称牌号执行标准备注

1 碳素结构钢板卷

Q195

Q215

Q235 GB912/T-89

GB3274/T-88 GB912用于≤4mm板带

GB3274用于>4mm板带

2 优质碳素结构钢板卷

08A1

GB710/T-1991

GB711/T-1988 GB710用于≤4mm板带

GB711用于>4mm板带

3 低合金高强度结构钢板卷 Q295

Q345 GB/T912-89

GB3274/T-88 用于焊接钢管

4 一般结构用钢板及钢卷 SS330

SS400

SS490

SS540 JISG3101-1995 用于建筑、桥梁、船舶、车辆等一般结构件。

5 焊接结构用钢板及钢卷

SM400A//B//C

SM490A//B//C

SM490YA//YB

SM520B//C JISG3106-1999 用于建筑、桥梁、船舶、车辆、石油罐、工程机械等要求焊接性能优良的结构件。

6 汽车结构用钢 QStE 340TM

QStE 380TM

QStE 420TM

QStE 460TM

QStE 500TM SEW 092 冷变形用热轧细晶粒钢，用于要求良好冷成型性能并有较高或高强度要求的汽车大梁等结构件。

7 供冷轧深冲用热轧钢板 St12

St14 DIN1623-1983

DIN1623-1983 供冷轧深冲用热轧钢板，用于要求良好冷成型性能的车辆外覆盖件

8 耐大气腐蚀用板带 SPA-H JISG3125-1987

用于车辆、铁塔等 09CuPCrNi

09CuPTiRE-A 沙钢企标

9 低碳钢板及钢带

SPHC

SPHD

SPHE JISG3131-1996 深冲压用

10 焊接钢管用钢带 SPHT1//2//3 JISG3132-1990 用于焊接钢管

11 压力容器用钢 16MnR GB6654-1996 除保证常温性能外，还保证较高温度下的力学性能，适用于蒸汽锅炉设备，较高工作温度的压力容器及类似结构件。

12 气瓶用钢 HP295

HP325 GB6653-1994 焊接气瓶用钢板。

13 管线钢 X42||X46

X52||X56

X60||X65 API 5L 石油、天然气输送管用

1、碳素结构钢板卷

牌号等级化学成分，% （标准：GB700-88）

C Mn Si S P

不大于

Q195 - 0.06～0.12 0.25～0.50 0.30 0.050 0.045

Q215 A 0.09～0.15 0.25～0.50 0.30 0.050 0.045 B 0.045

Q235 A 0.14～0.22 0.25～0.65

0.30 0.050

0.045

B 0.12～0.20 0.25～0.70 0.045

C ≤0.18

0.35～0.80 0.040 0.040

D ≤0.17 0.035 0.035

注：1) Q235A、B级沸腾钢锰含量上限为0.60%。

2) 沸腾钢硅含量不大于0.07%;半镇静钢硅含量不大于0.17%;镇静钢硅含量下限值为0.12%。

3) D级钢应含有足够的形成细晶粒结构的元素，例如钢中酸溶铝含量不小于0.015%或全铝含量不小于0.020%。

4) 联系钢中残余元素铬、镍、铜含量应各不大于0.30%,氧气转炉钢的氮含量应不大于0.008%。如供方能保证，均可不做分析。经需方同意，A级钢的铜含量可不大于0.35%。同时，供方需做铜含量的分析，并在质量证明书中注明其含量。

牌号等级拉伸试验（标准：GB700-88）冲击试验

屈服点

抗拉

强度

N/mm 伸长率 δ5，% 温度

℃ V型

冲击功（纵向）

J 钢材厚度, mm 钢材厚度, mm

≤16 >16～

40 >40～

60 >60～100 >100～150

>150

≤16 >16～40 >40～60 >60～100 >100～150

>150

不小于不小于不小于

Q195 - (195) (185) - - - - 315～430 33 32 - - - - - -

Q215 A 215 205 195 185 175 165 335～450 31 30 29 28 27 26 - 27 B 20

Q235 A

235 225 215 205- 195 185 375～500 26 25 24 23 22 21 -

27 B 20

C -

D –20

牌号

试样方向冷弯试样 B=2a 180o

钢板厚度，mm

60 >60～100 >100～120

弯心直径d

Q195 纵 0 – – 横 0.5a

Q215 纵 0.5a 1.5a 2a --

横 a 2a 2.5a

Q235 纵 a 2a 2.5a

横 1.5a 2.5a 3a

注：1）B为试样宽度，a为钢材厚度；

2）Q195的屈服强度只作参考，不作为交货条件；

3）拉伸、弯曲试验，钢板和钢带取横向试样，延伸率允许比规定降低1%（绝对值）；

4）各牌号A级钢的冷弯试验，在需方有要求时才进行。当冷弯试验合格时，抗拉强度上限可以不做交货条件。

11）优质碳素结构钢板卷

牌号化学成分，% （标准：GB/T699-1999）

C Si Mn Al S P N Cr Ni Cu

不大于

08Al 0.05～0.12 ≤0.03 0.25～0.65 0.02～0.07 ≤0.035 ≤0.04 ≤0.008 0.10 0.30 0.25

注：1）允许有游离渗碳体组织存在，按GB/T13299第一评级图评级，乙级的级别范围为0、1、2、3级；

2）镇静钢应进行低倍检验，一般疏松、中心疏松及偏析不大于3.0级；

3）根据需方要求，可检查钢中非金属夹杂物，其合格级别由供需双方协商规定；

4）根据需方要求，经供需双方协议可补充以下要求：修改化学成分；检验晶粒度；检验显微组织；加严力学性能指标；进行V型缺口冲击试验等；

5）厚度小于4mm，最深拉延和深拉延级的晶粒度应满足下表：

拉延级别 Z S

晶粒度 6～9 5～9

牌号厚度≤4mm，（标准：GB710-91）

08Al 不同拉延级别的力学性能冷弯试验

Z S和P Z S P

a 抗拉强度，MPa 伸长率δ10, %, 不小于

275～390 275～410 28 27 25

厚度>4mm，（标准：GB711-88）

抗拉强度，Mpa, 不小于伸长率δ10, %, 不小于冷弯试验

325 33 0a

拉延级别：Z 最深拉延级别；S 深拉延级别；普通拉延级别

注：厚度小于2mm的钢板和钢带伸长率允许比表中规定降低1%（绝对值）

杯凸试验（标准：GB710-91）

产品厚度mm 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9

2.0

08Al Z 11.0 11.2 11.3 11.5 11.6 11.8 11.9 12.0 12.1

S 10.6 10.8 11.0 11.2 11.4 11.6 11.7 11.8 11.9

P 10.4 10.6 10.8 11.0 11.2 11.4 11.5 11.7 11.8

不同表面质量级别的特征

高级的精整表面正面（质量较好的一面）不得有表面缺陷。 --

反面允许有在厚度公差四分之一范围内的下列缺陷：轻微麻点和轻微划痕

较高级的精整表面两面允许有在厚度公差一半范围内的下列缺陷：轻微麻点和轻微划痕。允许有局部的兰色氧化色和经酸洗后（厚2mm以上）有浅黄色薄膜。

反面允许有在厚度公差一半范围内的下列缺陷：小气泡、小拉裂及轧辊压痕。

普通的精整表面正面允许有在厚度公差一半范围内的下列缺陷：轻微麻点及局部的深麻点、小气泡、小拉裂、划伤、轻微划痕及轧辊压痕。

反面允许有在厚度公差范围内的下列缺陷：轻微麻点及局部的深麻点、小气泡、小拉裂、划伤、轻微划痕及轧辊压痕。

两面允许有局部的兰色氧化色和经酸洗后的浅黄色薄膜。

3、低合金高强度结构钢板卷

牌号质量等级化学成分（冶炼分析），% （标准：GB/T1591-1994）

不大于 Mn Si P S V Nb Ti Alt

不大于不小于

Q295 A 0.16 0.80～1.50 0.55 0.045 0.045 0.02～0.15 0.015～0.060 0.02～0.20

B 0.16 0.80～1.50 0.55 0.040 0.040 0.02～0.15 0.015～0.060 0.02～0.20

Q345 A 0.20 1.00～1.60 0.55 0.045 0.045 0.02～0.15 0.015～0.060 0.02～0.20

B 0.20 1.00～1.60 0.55 0.040 0.040 0.02～0.15 0.015～0.060 0.02～0.20

C 0.20 1.00～1.60 0.55 0.035 0.035 0.02～0.15 0.015～0.060 0.02～0.20 0.015

D 0.18 1.00～1.60 0.55 0.030 0.030 0.02～0.15 0.015～0.060 0.02～0.20 0.015

E 0.18 1.00～1.60 0.55 0.025 0.025 0.02～0.15 0.015～0.060 0.02～0.20 0.015

牌号

质量等级屈服强度

MPa，

抗拉

强度Mpa 伸长率

δ5，%

V型

冲击功（纵向）

J 冷弯试验

厚度

≤16 >16～

35 >35～

50 >50～

100 不小于温度

℃ 不小于 ≤16 >16～

100

不小于

Q295 A 295 275 255 235 390～570 23 - - 2a 3a

B 295 275 255 235 390～570 23 20 34 2a 3a

Q345 A 345 325 295 275 470～630 21 - - 2a 3a

B 345 325 295 275 470～630 21 20 34 2a 3a

C 345 325 295 275 470～630 22 0 34 2a 3a

D 345 325 295 275 470～630 22 -20 34 2a 3a

E 345 325 295 275 470～630 22 -40 27 2a 3a

04.热轧产品基本知识及标准

热轧产品基本知识及标准

1、热连轧钢板产品简介：热连轧钢板、带产品，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。

由于热连轧钢板产品具有强度高，韧性好，易于加工成型及良好的可焊接性等优良性能，因而北广泛应用于船舶、汽车、桥梁、建筑、机械、压力容器等制造行业。

随着热轧尺寸精度、板形、表面质量等控制新技术的日益成熟以及新产品的不断问世，热连轧钢板、带产品得到了越来越广泛的应用并在市场上具有越来越强的竞争力。

一般说明

热连轧钢板产品，钢种规格品种繁多，用途广泛，从一般的工程结构至汽车、桥梁、船舶、锅炉压力容器等制造，都得到大量使用。各种不同用途，对钢板的材质性能、表面质量及尺

寸、外形精度等要求也各不相同，因此，必须对热轧钢板产品的品种、材质、特性及其用途有所了解，才能做到经济、合理利用。

2、力学性能考虑要点

力学性能名词术语

（1）力学性能：钢板的力学性能式指钢板在受力作用下所显示与弹性或非弹性反应相关或涉及应力——应变关系的性能。抗拉强度、屈服点、伸长率及冲击吸收功是表示热轧钢板力学性能的主要指标。其大小表示钢材抵抗各种作用的能力的大小，是评定钢板材料质量的主要判据，也是钢板制件设计时选材和进行强度计算的主要依据。

（2）力学性能实验：测定热轧钢板力学性能的实验主要有拉伸试验及冲击试验等。

（3）屈服强度：试样在拉伸过程中，负荷不增加或开始有所降低而试样仍能继续伸长（变形）时的应力。钢材的屈服强度愈低，产生永久变形所需的力愈小，即愈容易成形加工。

（4）抗拉强度：试样拉伸时，在拉断前所承受的最大应力。当材料所受的外应力大于其抗拉强度时，将会发生破裂，因此，

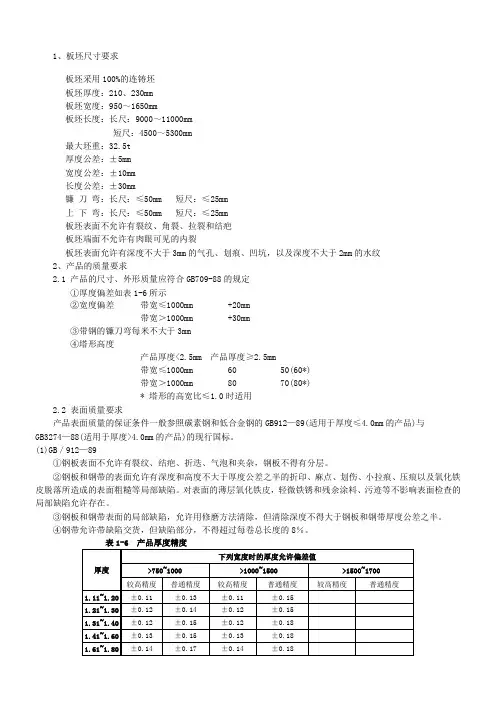

热轧带钢及板坯标准要求及不同厚度精度范围

1、板坯尺寸要求

板坯采用100%的连铸坯

板坯厚度：210、230mm

板坯宽度：950～1650mm

板坯长度：长尺：9000～11000mm

短尺：4500～5300mm

最大坯重：32.5t

厚度公差：±5mm

宽度公差：±10mm

长度公差：±30mm

镰刀弯：长尺：≤50mm 短尺：≤25mm

上下弯：长尺：≤50mm 短尺：≤25mm

板坯表面不允许有裂纹、角裂、拉裂和结疤

板坯端面不允许有肉眼可见的内裂

板坯表面允许有深度不大于3mm的气孔、划痕、凹坑，以及深度不大于2mm的水纹

2、产品的质量要求

2.1 产品的尺寸、外形质量应符合GB709-88的规定

①厚度偏差如表1-6所示

②宽度偏差带宽≤1000mm +20mm

带宽＞1000mm +30mm

③带钢的镰刀弯每米不大于3mm

④塔形高度

产品厚度<2.5mm 产品厚度≥2.5mm

带宽≤1000mm 60 50(60*)

带宽＞1000mm 80 70(80*)

* 塔形的高宽比≤1.0时适用

2.2 表面质量要求

产品表面质量的保证条件一般参照碳素钢和低合金钢的GB912—89(适用于厚度≤4.0mm的产品)与GB3274—88(适用于厚度>4.0mm的产品)的现行国标。

(1)GB／912—89

①钢板表面不允许有裂纹、结疤、折迭、气泡和夹杂，钢板不得有分层。

②钢板和钢带的表面允许有深度和高度不大于厚度公差之半的折印、麻点、划伤、小拉痕、压痕以及氧化铁皮脱落所造成的表面粗糙等局部缺陷。对表面的薄层氧化铁皮，轻微铁锈和残余涂料、污迹等不影响表面检查的局部缺陷允许存在。

③钢板和钢带表面的局部缺陷，允许用修磨方法清除，但清除深度不得大于钢板和钢带厚度公差之半。

④钢带允许带缺陷交货，但缺陷部分，不得超过每卷总长度的8％。

表1-6 产品厚度精度

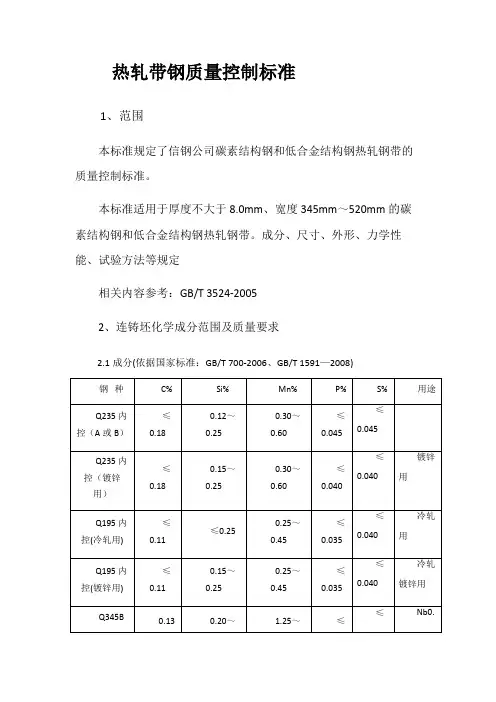

热轧带钢质量控制标准

1、范围

本标准规定了信钢公司碳素结构钢和低合金结构钢热轧钢带的质量控制标准。

本标准适用于厚度不大于8.0mm、宽度345mm～520mm的碳素结构钢和低合金结构钢热轧钢带。成分、尺寸、外形、力学性能、试验方法等规定

热轧带钢及板坯标准要求及不同厚度精度范围精编版

MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】 1、板坯尺寸要求
