三菱电梯GPS-3电路板讲解
KCD-70X主板主要的芯片由一片主控CPU(CC：AM386)四片RAM(SOPRAM：TC55257/32K×8=256K)两片FLASH闪存(TSOP：MBM29F400BA/256K×16=4M)一片双ROM(M88421)，一片由三菱公司专门开发的专用大规模集成电路(AML：UPD97223GN)，一片专用的串行通信处理大规模集成电路(CL：UPD96136GD)及大量的数字集成电路(如：HC245，HC244，HC240~等)及阻容原件等主成。
下面对各个部分的IC及电路进行详细的讲解。一 主控CPU及各总线; 1：其实我们可以这样来理解电梯主板，实际上就是一台专用的电脑(计算机)它也有自己的CPU(型号：AM386)它是主板的大脑，用来对电梯的各种状态进行运算及处理，在通过总线把处理结果传输到专用芯片AML(UPD97223GN)的输出口及变频部分来执行指令。主控CPU与各部分电路的连接主要是通过数据总线(CDBUS，CD0~CD15和BCDBUS， p; BCD0~BCD15)地址总线(CABUS：CA1~CA19)控制总线(CCNT)这几条总线来连接的。电梯大部分的数据多是通过BCDBUS这条数据总线在控制总线的控制协调下分时交替传输的。
在图纸中可以看到很多总线，特别是以CDBUS结尾的数据总线如BCDBUS，ZCDBUS，FCDBUS等它们多是从CDBUS数据总线中通过一片或两片双向数据收发器ABT245F扩展出来的。CD是16位I/O高速总线通过IC4E，IC5E(ABT245F)在控制总线(CCNTBUS)中的DENL(BCDBUS总线使能控制端)来控制BCD与CD总线的连接和断开，DENL为L(低电平)时连接两条总线，另一条线是WHRL它是用来控制BCD和CD总线之间数据的流动方向。
印板上的大部分数据多是通过BCD总线来传输的。BCD总线之后(通过IC12G/ABT245)再次扩展出消防接口板用的ZCD数据总线和(通过IC4K，IC4J)外部FLASH读写数据总线FCDBUS。CA总线(CA1~CA10通过IC7AS，IC5AS)扩展的Z开头的ZCA地址总线和外部FLASH用的地址总线FCABUS。这些总线通过其英文简写的第一个字母如B，Z，F等来区分。; 2：在对这部分电路印板进行检修时要注意由于很多IC是通过这些总线并在一起的，所以一旦连接在总线上的IC故障引起总线异常，就会引起整个系统的瘫痪，例如数码管显示888的故障等)。; 1：主板上的四片TC55257组成两组16位容量为256K的RAM。两组分别接在CDBUS和BCDBUS总线上，它相当于电脑中的内存条，作用是用来存放一些电梯运行过程中的一些实时数据及状态标志等。所以我们用电脑通过专用工具(MC卡)或者维修计算机对印板上RAM的数据状态进行查询访问就可以了解电梯所处的各种工作及故障状态等等。
软性印刷电路板简介
1. 软板(FLEXIBLE PRINTED CIRCUIT)简介
以俱挠性之基材制成之印刷电路板具有体积小重量轻可做3D 立体组装及动态挠曲等优。
2. 基本材料
2.1. 铜箔基材COPPER CLAD LAMINATE
由铜箔+胶+基材组合而成亦有无胶基材亦即仅铜箔+基材其价格较高在目前应用上较少除非特殊需求。
2.1.1. 铜箔Copper Foil 在材料上区分为压延铜(ROLLED ANNEAL Copper Foil)及电解铜(ELECTRO DEPOSITED Copper Foil)两种在特性上来说压延铜 之机械特性较佳有挠折性要求时大部分均选用压延铜厚度上则区分为1/2oz (0.7mil) 1oz 2oz 等三种一般均使用1oz。
2.1.2. 基材Substrate
在材料上区分为PI (Polymide ) Film 及PET (Polyester) Pilm 两种PI 之价格较高但其耐燃性较佳PET 价格较低但不耐热因此若有焊接需求时大部分均选用PI 材质厚度上则区分为1mil 2mil 两种。
2.1.3. 胶Adhesive
胶一般有Acrylic 胶及Expoxy 胶两种最常使用Expoxy 胶厚度上由0.4~1mil 均有一般使用1mil 胶厚
2.2. 覆盖膜Coverlay
覆盖膜由基材+胶组合而成其基材亦区分为PI 与PET 两种视铜箔基材之材质选用搭配之覆盖膜覆盖膜之胶亦与铜箔基材之胶相同厚度则由0.5~1.4mil。
2.3. 补强材料Stiffener
软板上局部区域为了焊接零件或增加补强以便安装而另外压合上去之硬质材料。
2.3.1. 补强胶片区分为PI 及PET 两种材质
2.3.2. FR4 为Expoxy 材质
2.3.3. 树脂板一般称尿素板
补强材料一般均以感压胶PRESSURE SENSITIVE ADHESIVE 与软板贴合但PI 补强胶片则均使用热熔胶(Thermosetting)压合。
三菱GPS-3电梯电路板讲解
KCD-70X主板主要的芯片由一片主控CPU（CC：AM386）四片RAM（SOPRAM：TC55257/32K×8=256K）两片FLASH闪存（TSOP：MBM29F400BA/256K×16=4M）一片双ROM（M88421），一片由三菱公司专门开发的专用大规模集成电路（AML：UPD97223GN），一片专用的串行通信处理大规模集成电路（CL：UPD96136GD）及大量的数字集成电路（如：HC245，HC244，HC240~等）及阻容原件等主成。下面我将配合图纸对各个部分的IC及电路进行详细的讲解。
一主控CPU及各总线
1：其实我们可以这样来理解电梯主板，实际上就是一台专用的电脑（计算机）它也有自己的CPU（型号：AM386）它是主板的大脑，用来对电梯的各种状态进行运算及处理，在通过总线把处理结果传输到专用芯片AML（UPD97223GN）的输出口及变频部分来执行指令。主控CPU与各部分电路的连接主要是通过数据总线（CDBUS，CD0~CD15和BCDBUS，BCD0~BCD15）地址总线（CABUS：CA1~CA19）控制总线（CCNT）这几条总线来连接的。电梯大部分的数据多是通过BCDBUS这条数据总线在控制总线的控制协调下分时交替传输的。在图纸中可以看到很多总线，特别是以CDBUS结尾的数据总线如BCDBUS，ZCDBUS，FCDBUS等它们多是从CDBUS数据总线中通过一片或两片双向数据收发器ABT245F扩展出来的。CD是16位I/O高速总线通过IC4E，IC5E（ABT245F）在控制总线（CCNTBUS）中的DENL（BCDBUS总线使能控制端）来控制BCD与CD总线的连接和断开，DENL为L（低电平）时连接两条总线，另一条线是WHRL它是用来控制BCD和CD总线之间数据的流动方向。印板上的大部分数据多是通过BCD总线来传输的。BCD总线之后（通过IC12G/ABT245）再次扩展出消防接口板用的ZCD数据总线和（通过IC4K，IC4J）外部FLASH读写数据总线FCDBUS。CA总线（CA1~CA10通过IC7AS，IC5AS）扩展的Z开头的ZCA地址总线和外部FLASH用的地址总线FCABUS。这些总线通过其英文简写的第一个字母如B，Z，F等来区分。

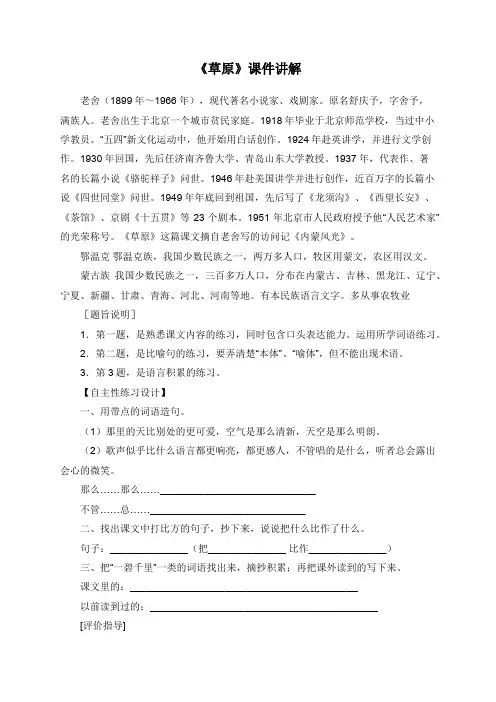

《草原》课件讲解
