电气设备生产工艺

成套配电设备开关柜生产工艺流程图

1.设计阶段：

a.确定需求：根据客户的需求和要求，确定开关柜的规格、容量和功能。

b.技术设计：根据需求确定开关柜的布局、装配和连接方式，并进行3D设计和模拟。

2.材料准备：

a.材料检验：对采购的材料进行检验，确保符合质量标准。

b.材料切割：根据设计要求，使用切割设备对金属板材进行切割。

c.板材加工：对切割后的板材进行成型、冲孔和折弯等加工。

d.表面处理：对板材进行表面处理，如喷涂、抛光和防腐处理等。

3.零部件制造：

a.框架制作：根据设计要求，对金属板材进行焊接和连接，制作出开关柜的框架。

b.导电轨制作：根据设计要求，使用金属材料制作出导电轨。

c.铜排制造：根据设计要求，对铜材进行加工和铆接，制作出铜排用于电源连接。

d.绝缘件制作：根据设计要求，使用绝缘材料制作出绝缘件，用于隔离电路。

4.组件装配： a.安装导电轨：将制作好的导电轨安装在开关柜的内部。

b.安装电器元件：将电器元件如断路器、接触器和继电器等安装在开关柜内，按照电路图进行连接。

c.连接导线：使用导线将电器元件进行连接，形成完整的电路。

d.安装绝缘件：将制作好的绝缘件安装在开关柜内，用于隔离电路。

5.功能测试：

a.电气测试：对已装配好的开关柜进行电气测试，检测各个电路是否正常工作。

b.功能测试：对开关柜的各个功能进行测试，确保开关柜满足设计要求。

6.包装和出厂：

a.包装：对测试合格的开关柜进行包装，保护其不受损坏。

b.出厂检验：对包装好的开关柜进行最后的出厂检验，确保质量合格。

c.发货：将已包装好的开关柜进行发货，送至客户指定的地点。

7.安装和调试：

a.现场安装：根据客户要求，将开关柜安装到指定位置，并接入相应的电源和负载设备。

b.调试测试：对已安装好的开关柜进行电气联调和功能测试，确保开关柜正常运行。 以上是成套配电设备开关柜的生产工艺流程，每个步骤都十分重要，需要严格按照要求进行操作和检验，以确保开关柜的质量和性能。

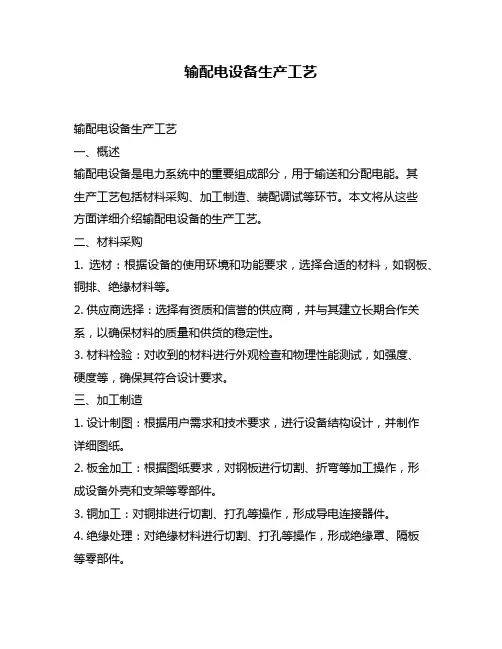

输配电设备生产工艺

输配电设备生产工艺

一、概述

输配电设备是电力系统中的重要组成部分，用于输送和分配电能。其生产工艺包括材料采购、加工制造、装配调试等环节。本文将从这些方面详细介绍输配电设备的生产工艺。

二、材料采购

1. 选材：根据设备的使用环境和功能要求，选择合适的材料，如钢板、铜排、绝缘材料等。

2. 供应商选择：选择有资质和信誉的供应商，并与其建立长期合作关系，以确保材料的质量和供货的稳定性。

3. 材料检验：对收到的材料进行外观检查和物理性能测试，如强度、硬度等，确保其符合设计要求。

三、加工制造

1. 设计制图：根据用户需求和技术要求，进行设备结构设计，并制作详细图纸。

2. 板金加工：根据图纸要求，对钢板进行切割、折弯等加工操作，形成设备外壳和支架等零部件。

3. 铜加工：对铜排进行切割、打孔等操作，形成导电连接器件。

4. 绝缘处理：对绝缘材料进行切割、打孔等操作，形成绝缘罩、隔板等零部件。 5. 焊接组装：将板金零部件、铜排和绝缘材料进行焊接组装，形成设备的基本结构。

6. 表面处理：对设备外壳进行除锈、喷涂等表面处理，提高外观质量和耐腐蚀性能。

四、装配调试

1. 配电元件安装：根据设计要求，将断路器、隔离开关等配电元件安装到设备中，并进行连接。

2. 电气连线：根据电气原理图和接线图，对各个元件进行连线，并进行绝缘处理。

3. 调试测试：对设备进行功能测试和负载测试，确保其正常工作并满足技术要求。

4. 整机调试：对整个设备进行调试，包括功能测试、运行稳定性测试等。

五、质量控制

1. 过程控制：在生产过程中严格按照工艺要求操作，确保每个环节的质量符合标准。

2. 检验检测：对生产过程中的关键环节和关键部件进行检验和检测，如焊接接头、绝缘材料等。

3. 试验验证：对生产出的设备进行各项试验验证，如绝缘强度试验、温度升高试验等，确保其质量和可靠性。

六、包装出厂

1. 设备清洁：对设备进行清洁处理，去除表面污垢和灰尘。

电气设备生产工艺

电气设备生产工艺是指在电气设备生产过程中所采用的一系列工艺方法和操作步骤，以确保产品质量、提高生产效率以及降低成本。下面是电气设备生产工艺的一般步骤和流程。

1. 原材料准备：电气设备生产的原材料主要包括金属、塑料、绝缘材料等。在生产前，需要按照工艺要求准备好所需的原材料，并进行质量检验。

2. 零件加工：根据设备的设计要求，对原材料进行加工和成型，制作出各个零部件。常见的加工方法包括铣削、车削、冲压、注塑等。

3. 零部件组装：将加工好的零部件按照装配顺序进行组装。在组装过程中，需要注意对零部件进行必要的调试和检验，确保其能够正常运转。

4. 焊接：对需要进行焊接的部件进行处理，采用电弧焊、气焊、激光焊等方法进行焊接。焊接工艺需要保证焊缝的质量和强度。

5. 绝缘处理：对电气设备中需要绝缘的部件进行处理，常用的方法包括浸渍、涂覆、绕包等。绝缘处理可以增加设备的安全性和使用寿命。

6. 装配调试：将各个组装好的零部件进行总装，进行设备的整体调试和测试。在调试过程中，需要检查设备的各项功能是否正常，是否符合设计要求。

7. 外观包装：对已经调试完成的电气设备进行外观包装，采用适当的包装材料和方式，以保护设备免受损坏。

8. 产品检验：对生产完成的电气设备进行全面的质量检验，包括外观质量、功能性能、安全性能等方面的检测。只有通过检验合格的产品才能出厂销售。

9. 售后服务：对已经销售出去的电气设备，需要提供售后服务，包括设备安装、调试、维护保养等，以确保设备的正常运行和顾客的满意度。

综上所述，电气设备生产工艺是一个复杂的过程，需要精确的规划和管理，以确保产品质量和生产效率。通过合理的工艺流程和严格的质量控制，可以生产出高质量的电气设备。

电气装配工艺流程

电气装配工艺流程是指在电气设备生产过程中，按照一定的工艺顺序，将各种电气元件组装、连接并测试的过程。下面是一篇关于电气装配工艺流程的示例：

一、收集物料：

根据生产计划和物料清单，收集所需的电气元件和配件，并进行检查和验收。

二、准备工装：

准备好所需的工装、工具和测试设备，包括螺丝刀、锉刀、钳子、电测仪器等，确保工具和设备的完好无损。

三、组装电气元件：

按照装配图纸，将电气元件按照正确的顺序和位置组装在设备的支架或面板上。在组装过程中，需要注意对电气元件的正确连接和固定，确保元件之间的良好接触。

四、连接电路：

根据电路图纸，将各个电气元件通过导线进行连接。连接过程中要确保导线的正确接入位置和制定接线方式。同时，要注意导线的绝缘处理，防止短路或漏电的发生。

五、测试功能：

在装配完成后，进行功能测试。根据产品的要求和测试方法，使用相应的测试仪器和设备对电气设备进行电气连接测试、耐压测试、绝缘测试等，以确保装配的电气设备符合设计要求和质量标准。

六、调试和调整：

根据测试结果和需求，对装配的电气设备进行调试和调整。此过程主要包括电流、电压、频率等参数的调整以及电气设备功能的调试，确保设备能够正常运行和满足用户的需求。

七、终检和包装：

在所有装配和测试工作完成后，进行终检和包装工作。终检环节主要是对装配好的电气设备进行全面检查和测试，以确保产品达到质量标准和技术要求。通过终检合格后，对产品进行包装，保护产品的安全和完整。

以上是一般的电气装配工艺流程。当然，不同的电气设备可能会有些许差异，但总体上都是按照上述的步骤进行工作。电气装配工艺流程的规范和合理实施，能够有效提高电气设备的生产效率，降低产品的故障率，并确保产品的质量和安全性。
