发电厂的防雷保护装置

第八章雷电放电及防雷保护装置避雷针（线）的保护范围计算避雷器：保护间隙与管型避雷器原理，优缺点，应用范围，阀型避雷器的结构、原理、主要特性、分类及应用场合，氧化锌避雷器*防雷接地：接地分类，雷电流通过接地体向土壤流散时的物理过程，冲击系数。

第一节雷电参数电力系统中的大气过电压主要由雷电放电所造成的。

为了对大气过电压进行计算和采取合理的防护措施，必须掌握雷电的雷电的电气参数。

雷电形成过程如下：雷电先导通道带有与雷云极性相同的电荷（一般雷云多为负极性），自雷云向大地发展。

由于雷云及先导作用，大地被感应出与雷云极性相反的电荷。

当先导发展到离大地一定距离时，先导头部与大地之间的空气间隙会被击穿，雷电通道中的主放电过程开始，主放电自雷击点沿通道向上发展，若大地的土壤电阻率为零，则主放电所到之处的电位即降为零电位。

具体情况如下图所示：从雷电过电压计算和防雷设计的角度来看，值得注意的雷电参数如下：1．雷暴日及雷暴小时：一天或一小时内听见一次雷声计为一个雷暴电日或雷暴电小时以年雷暴电日或年雷暴电小时表征不同地区雷电活动的强度2．地面落雷密度(γ)：一个雷电日中，地面每平方千米面积内落雷次数γ＝0.07（次/km2·雷电日)3．雷电通道波阻抗(Z0)：300Ώ左右4．雷电的极性：90%的雷电流为负极性，因此电气设备防雷保护及进行绝缘配合时都是以负极性的雷电冲击波进行分析研究5．雷电流幅值(I)：雷电流定义：流经被击物阻抗z＝0的电流雷电流幅值是表示雷电强度的指标,也是产生雷电过电压的根源，所以是最重要的雷电参数。

雷电流幅值概率分布公式：6．雷电流的波前时间、陡度及波长：τt=2.6μs τ=50 μs (2.6/50 μs波）7．雷电流的计算波形在防雷计算中，可按不同的要求，采用不同的计算波形。

常用的有以下几种计算波形：（1）双指数波：（2）半余弦波（3）斜角与斜角平顶波8．等值电路：（略）)(tt eeIiφα---=)()(111时时Tt IaTiTtati>==≤=)cos1(2ti Iω-=第二节 避雷针、避雷线的保护范围为了防止设备遭受到直接雷击，通常采用装设高于被保护物的避雷针，其作用是将雷电吸引到避雷针上并安全的将电流引入大地，从而保护了设备。

发电厂、变电站防雷保护

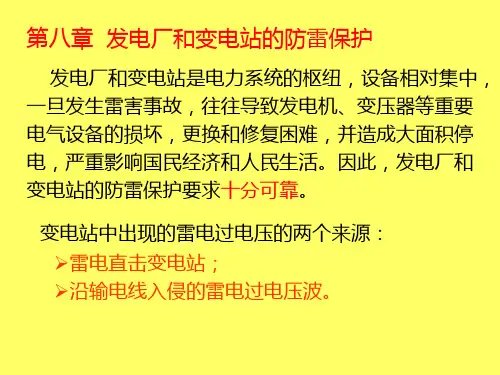

变电站是电力系统的枢纽，担负着电网供电的重要任务。

在变电站内的主要设备，如变压器、断路器、互感器等价格昂贵，一旦变电站遭受雷击，发生设备损坏，就有可能造成大面积停电。

因此，对变电站的防雷保护要求更可靠。

变电站遭受雷害可来自两个方面:一是雷直击于变电站;二是雷击线路，沿线路向变电站入侵的雷电波。

对直击雷的防护一般采用避雷针或避雷线。

对入侵波防护的主要措施是:在变电站内装设阀式避雷器以限制入侵雷电波的幅值，使设备上的过电压不超过其冲击耐压值;在变电站的进线上设置进线保护段以限制流过阀式避雷器的雷电流和降低入侵波的陡度;对直接与架空线相连的旋转电机(称直配电机)，还在电机母线上装设电容器来限制入侵波陡度，以保护电机匝间和中性点绝缘。

1、发电厂、变电站直击雷保护
发电厂、变电站内的设备和建筑物应有可靠的直击雷保护装置如避雷针、避雷线，使所有设备均处于避雷针(线)的保护范围之内。

又由于雷击于避雷针(线)后，其地电位可能提高，如果它们与被保护设备的距离不够大，则有可能在避雷针(线)与被保护设备之间发生放电，这种现象称为避雷针(线)对设备的反击或逆闪络，因此避雷针与被保护设备之间的距离应进行计算。

对于110kV及以上的配电装置，由于绝缘水平较高不易造成。

发电厂防雷措施1. 介绍在发电厂运营过程中，雷击是一种常见的自然灾害，可能对设备和人员造成不可逆转的损害。

为了降低雷击对发电厂的影响，需要采取有效的防雷措施。

2. 防雷策略为了保护发电厂设备和人员的安全，以下是一些常见和有效的防雷措施：2.1. 接地系统正确安装和维护接地系统是防止雷击的必要步骤。

发电厂应建立可靠的接地系统，确保设备和建筑物能够有效地释放雷击电流。

2.2. 避雷针安装避雷针是一种常见的防雷手段。

避雷针可以吸引和导向雷电，从而减少雷击对设备和建筑物的影响。

发电厂应根据实际情况，合理布置避雷针。

2.3. 雷电监测系统安装雷电监测系统可以提前预警雷电活动的发生，并采取相应的防护措施。

雷电监测系统可以监测雷电活动的频率、强度和位置，为发电厂的防雷工作提供重要参考。

2.4. 绝缘设备和保护装置使用绝缘设备和保护装置可以预防雷电对设备的直接影响。

发电厂应确保设备的绝缘良好，并安装合适的保护装置，如避雷器和过电压保护器。

2.5. 员工培训和意识提高发电厂的员工应接受相关的防雷培训，了解防雷知识和应急处理措施。

员工的防雷意识提高可以有效减少雷击事故的发生，并及时做出正确的应对。

3. 周期性检测和维护定期对防雷设施进行检测和维护是确保其有效性的重要步骤。

发电厂应制定详细的检测计划，并及时修复或更换存在问题的设备和装置。

结论综上所述，发电厂需要采取一系列防雷措施来保护设备和人员的安全。

建立可靠的接地系统，安装避雷针，使用雷电监测系统和保护装置，以及提高员工的防雷意识，都是有效的防雷策略。

同时，定期检测和维护防雷设施也是确保其有效性的重要措施。

第八章 雷电放电及防雷保护装置避雷针（线）的保护范围计算避雷器：保护间隙与管型避雷器原理，优缺点，应用范围，阀型避雷器的结构、原理、主要特性、分类及应用场合，氧化锌避雷器*防雷接地：接地分类，雷电流通过接地体向土壤流散时的物理过程，冲击系数。

第一节 雷电参数电力系统中的大气过电压主要由雷电放电所造成的。

为了对大气过电压进行计算和采取合理的防护措施，必须掌握雷电的雷电的电气参数。

雷电形成过程如下：雷电先导通道带有与雷云极性相同的电荷（一般雷云多为负极性），自雷云向大地发展。

由于雷云及先导作用，大地被感应出与雷云极性相反的电荷。

当先导发展到离大地一定距离时，先导头部与大地之间的空气间隙会被击穿，雷电通道中的主放电过程开始，主放电自雷击点沿通道向上发展，若大地的土壤电阻率为零，则主放电所到之处的电位即降为零电位。

具体情况如下图所示：从雷电过电压计算和防雷设计的角度来看，值得注意的雷电参数如下：1．雷暴日及雷暴小时：一天或一小时内听见一次雷声计为一个雷暴电日或雷暴电小时 以年雷暴电日或年雷暴电小时表征不同地区雷电活动的强度2．地面落雷密度(γ )：一个雷电日中，地面每平方千米面积内落雷次数γ＝0.07（次/km2·雷电日)3．雷电通道波阻抗(Z0)：300Ώ左右4．雷电的极性：90%的雷电流为负极性，因此电气设备防雷保护及进行绝缘配合时都是以负极性的雷电冲击波进行分析研究5．雷电流幅值(I)：雷电流定义：流经被击物阻抗z ＝0的电流雷电流幅值是表示雷电强度的指标,也是产生雷电过电压的根源，所以是最重要的雷电参数。

雷电流幅值概率分布公式：6．雷电流的波前时间、陡度及波长：τt=2.6μs τ=50 μs (2.6/50 μs 波）7．雷电流的计算波形在防雷计算中，可按不同的要求，采用不同的计算波形。

常用的有以下几种计算波形：（1）双指数波： （2）半余弦波（3）斜角与斜角平顶波8．等值电路：（略）第二节 避雷针、避雷线的保护范围为了防止设备遭受到直接雷击，通常采用装设高于被保护物的避雷针，其作用是将雷电吸引到避雷针上并安全的将电流引入大地，从而保护了设备。
