浇花系统设计总结报告

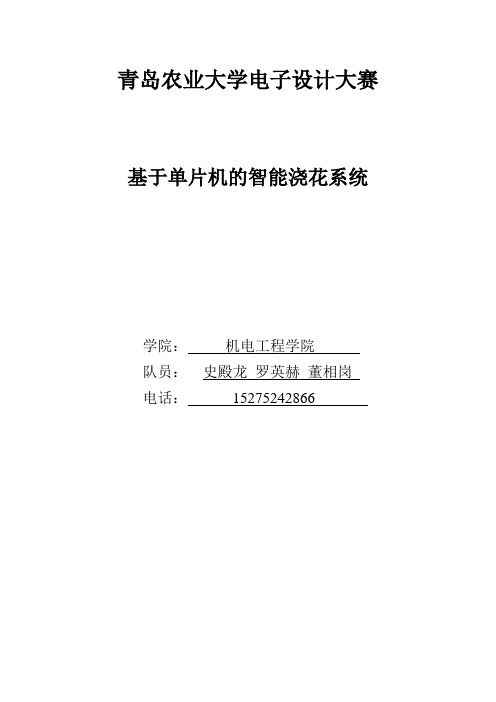

青岛农业大学电子设计大赛基于单片机的智能浇花系统学院：机电工程学院队员：史殿龙罗英赫董相岗电话：152********前言有些人喜欢养花或是盆景类的观赏性植物，可是他们又经常出差或较长时间外出而不能给它们浇水、照顾它们，因而放弃了这一爱好。

所以如何更加方便，合理的进行植物养殖成为了智能家居设计的一个焦点。

本系统为基于STC89C52单片机的智能浇花系统。

主要由温、湿度采集、土壤湿度采集、光照强度采集、时间显示、浇水设置、浇水六大模块组成。

实现全天性的对植物周围环境的温度、湿度、光照强度信息采集。

判断出是否需要浇水，最终由单片机控制电磁阀的开断来实现浇水。

该系统能根据实际情况，合理的浇水，既节约了水资源，又能让植物更好生长。

关键字：温、湿度采集光照强度采集土壤湿度时间显示电磁阀系统功能与特色1、系统功能特色简介（1）选择性浇水在每次浇水前，系统会对植物土壤湿度进行检测，如果超过一定值，就不进行浇水操作，防止过度浇水、浪费水资料。

如果低于设定值但此时光照强度过高不适于浇水，则系统也不会浇水。

（2）加水提示水箱装有红外检测器，水位过低时，红外被促发，系统记录下标志，系统会立刻提示用户加水。

（3）时间显示系统统内部装有一块DS1302时钟芯片，可以准确的显示时间，用户可以根据时间记录花期。

（4）浇水设置本系统增加了外设键盘，用户可根据花的品种不同而设定不同的浇水限制。

（5）数据保存系统内部放置了一块EEPROM，可对用户的设置进行保存，具有掉电保护功能。

2、功能指标（1）温度测量精确到1℃，湿度测量精确到1%RH，土壤湿度测量精确到1%RH，光照强度测量精确到1lx；（2）LCD显示温湿度、土壤湿度、光照强度以及时间和浇水限值。

（3）电磁阀开断灵敏度0.1s。

(4) 存储芯片擦写次数可达10万次以上。

系统硬件设计一、硬件框架二、主控芯片STC89C52是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

自动浇花系统的设计一、系统结构1.传感器：用于检测植物的土壤湿度、光照强度和温度等环境参数。

2.执行器：用于执行浇水、调节光照和温度等操作。

3.控制器：用于接收传感器的信号并根据设定的规则控制执行器的工作。

4.电源：为系统提供电力供应。

二、系统原理1.传感器测量土壤湿度、光照强度和温度等参数，将测量结果发送给控制器。

2.控制器根据预设的浇水规则来判断是否需要浇水。

如果土壤湿度低于设定的阈值，则控制器会发送指令给执行器打开水泵进行浇水，直到土壤湿度达到设定的阈值。

3.控制器还可以根据光照强度和温度等参数来控制灯光和加热器等设备，以提供适合植物生长的环境条件。

4.控制器可以根据不同植物的生长需求设置不同的浇水规则和环境参数，以满足不同植物的需求。

三、系统特点1.精确浇水：通过传感器检测土壤湿度，可以实现精确的浇水量控制，避免因过量浇水而导致植物死亡，也避免因缺水而导致植物枯萎。

2.节约资源：自动浇花系统可以根据植物的实际需求来调节浇水量和浇水时间，避免浪费水资源。

3.方便管理：通过控制器可以对植物的生长环境进行实时监控和调节，可以根据不同植物的需求进行灵活的管理。

4.提高生产效益：自动浇花系统可以提高浇水的效率和一致性，保证植物的生长环境稳定，从而提高植物的产量和品质。

四、系统实现1.选择合适的传感器：根据植物的需求选择适合的土壤湿度传感器、光照传感器和温度传感器等。

2.设计合适的控制器：选择适合的控制器，如基于单片机或微处理器的控制器，并编写相应的程序控制传感器和执行器的工作。

3.安装执行器和控制器：根据实际情况安装水泵、灯光和加热器等执行器，并将它们与控制器进行连接。

4.设置浇水规则和环境参数：根据不同植物的需求设置浇水规则和环境参数，如浇水量、浇水时间、光照强度和温度范围等。

5.测试和优化系统：在安装完成后，对系统进行测试，并根据测试结果对系统进行优化，以确保系统的稳定性和可靠性。

五、应用场景自动浇花系统可以广泛应用于花卉种植、园林绿化和农业生产等领域。

自动浇花系统实习报告一、前言随着科技的不断发展，人们的生活节奏也在不断加快，对于家庭绿植的养护也愈发困难。

为了能够解决这个问题，我选择了基于单片机的自动浇花系统作为我的实习项目。

通过这个项目，我希望能够了解到自动浇花系统的工作原理，并掌握相关的硬件设计和软件编程技能。

二、自动浇花系统的设计目标本次实习的目的是设计并实现一个基于单片机的自动浇花系统，该系统能够在无人环境下根据土壤湿度情况自动启动浇水动作，解决人们因忙碌无法及时给盆栽植物浇水的问题。

系统要求能够实时采集土壤湿度数据，并在LCD显示屏上显示，同时用户可以通过按键设置湿度上下限，实现对浇水的精确控制。

三、自动浇花系统的组成及工作原理自动浇花系统主要由单片机控制模块、湿度检测模块、水泵控制模块、LCD显示模块和按键设置模块组成。

1. 单片机控制模块：采用AT89C52单片机作为系统的核心，负责接收湿度检测模块的信号，根据预设的湿度阈值控制水泵控制模块的工作，并与其他模块进行通信。

2. 湿度检测模块：采用土壤湿度传感器实时采集土壤湿度数据，并将数据传送给单片机控制模块。

3. 水泵控制模块：根据单片机的控制信号驱动水泵进行浇水操作。

4. LCD显示模块：用于显示土壤湿度数据和用户设置的湿度上下限。

5. 按键设置模块：用户可以通过按键设置湿度上下限，实现对浇水的精确控制。

四、实习过程1. 硬件设计：根据系统需求，设计相应的电路图，包括单片机、湿度传感器、水泵控制电路、LCD显示屏和按键等元件。

2. 软件编程：使用C51语言编写程序，实现对湿度数据的采集、处理和显示，以及根据湿度阈值控制水泵的工作。

3. 系统调试：通过Proteus仿真软件对系统进行调试，确保各模块之间能够正常通信，实现自动浇花的功能。

4. 功能测试：对系统进行实际测试，验证系统能够在不同土壤湿度条件下正常工作，满足用户设置的湿度要求。

五、实习心得通过本次实习，我深入了解了自动浇花系统的工作原理和设计方法，掌握了单片机应用、电路设计和软件编程等方面的技能。

第1篇一、实验目的1. 了解水泵的工作原理及性能。

2. 掌握水泵浇花的实际操作方法。

3. 评估水泵在浇花过程中的节能效果和适用性。

二、实验原理水泵是利用叶轮旋转产生的离心力，将液体从低处输送到高处的一种机械设备。

本实验采用的水泵为家用离心泵，通过电动机驱动叶轮旋转，将水从水源抽吸至灌溉区域。

三、实验材料1. 水泵一台（家用离心泵）2. 花盆若干3. 花卉植物4. 水源5. 测量工具（如秒表、卷尺等）四、实验步骤1. 将水泵安装在水源处，确保水泵的进水管与水源连接良好。

2. 将水泵的出水管连接至灌溉区域，如花盆。

3. 启动水泵，观察水泵运行状态。

4. 记录水泵的启动时间、运行时间、停机时间。

5. 测量水泵的流量、扬程、功率等参数。

6. 观察花卉植物的生长情况，记录浇水前后的变化。

7. 对比不同水泵型号和品牌的性能，评估其节能效果和适用性。

五、实验结果与分析1. 水泵启动时间、运行时间、停机时间分别为：启动时间10秒，运行时间30分钟，停机时间10秒。

2. 水泵的流量为5L/min，扬程为5m，功率为100W。

3. 浇水前后花卉植物的生长情况对比：a. 浇水前：花卉植物叶片发黄，生长缓慢。

b. 浇水后：花卉植物叶片变得鲜绿，生长速度加快。

4. 对比不同水泵型号和品牌的性能：a. 水泵A：流量为4L/min，扬程为4m，功率为80W。

b. 水泵B：流量为6L/min，扬程为6m，功率为120W。

通过对比，水泵A在节能方面表现较好，但流量和扬程略低于水泵B。

综合考虑，水泵A在满足浇花需求的同时，具有较好的节能效果。

六、实验结论1. 水泵在浇花过程中具有较好的节能效果，能够满足花卉植物的生长需求。

2. 在选择水泵时，应根据实际需求考虑流量、扬程、功率等参数，以实现节能降耗。

3. 实验结果表明，水泵A在满足浇花需求的同时，具有较好的节能效果，可作为推荐型号。

七、实验建议1. 在安装水泵时，注意检查管道连接是否严密，避免漏水现象。

第1篇一、实验目的本次实验旨在通过模拟工程浇花系统，研究不同灌溉方式对植物生长的影响，评估工程浇花系统的设计合理性，并探讨如何优化灌溉策略以提高植物生长效率。

二、实验材料与设备1. 实验材料：- 不同品种的植物（如番茄、黄瓜、茄子等）- 工程浇花系统（包括水泵、管道、喷头等）- 测量工具（如土壤湿度计、植物生长测量仪等）2. 实验设备：- 实验室或户外实验场地- 计时器- 数据记录表三、实验方法1. 实验分组：- 将植物分为若干组，每组种植同一种植物。

- 每组内设置不同的灌溉方式，如滴灌、喷灌、淋灌等。

2. 灌溉系统搭建：- 根据实验设计搭建工程浇花系统，确保每个灌溉方式都能正常工作。

3. 灌溉策略：- 根据土壤湿度、植物生长情况等因素，制定不同的灌溉计划。

4. 数据收集：- 定期测量土壤湿度、植物生长指标（如高度、叶片数、果实产量等）。

- 记录灌溉时间和灌溉量。

5. 数据分析：- 对收集到的数据进行统计分析，比较不同灌溉方式对植物生长的影响。

四、实验结果与分析1. 土壤湿度变化：- 通过土壤湿度计监测，发现滴灌组土壤湿度较为稳定，喷灌和淋灌组土壤湿度波动较大。

2. 植物生长情况：- 观察发现，滴灌组植物生长较为旺盛，叶片鲜绿，果实产量较高。

- 喷灌组植物生长状况一般，淋灌组植物生长较差，叶片发黄，果实产量较低。

3. 灌溉效率：- 滴灌方式灌溉效率较高，水分利用率达80%以上。

- 喷灌和淋灌方式水分利用率较低，分别约为60%和50%。

五、实验结论1. 滴灌方式在工程浇花系统中具有较好的应用前景，可有效提高植物生长效率和水分利用率。

2. 工程浇花系统的设计应充分考虑植物种类、土壤条件和气候因素，以实现最优的灌溉效果。

3. 优化灌溉策略，如根据土壤湿度、植物生长情况等因素调整灌溉时间和灌溉量，可进一步提高灌溉效率。

六、实验建议1. 在实际应用中，可根据具体情况调整工程浇花系统的设计，如采用智能化控制系统，实现自动灌溉。

自动盆栽灌溉系统实验报告一．设计背景目前，盆栽植物作为一种绿色、天然、健康的植物，就成了人们追求高品质生活的首选，但随着社会的高速发展和生活节奏的加快，人们的生活越来越忙碌，因加班、出差、早起及各种各样繁杂的事情经常会将“照顾”盆栽植物的事忘在脑后.该款装置将花土水分监测和浇灌实现自动化，提高了植物的科学浇灌的同时也减轻了人们的“负担”。

克服了传统的人工给盆栽植物浇水带来的局限性［1-2］。

装置不同于普通浇灌装置，根据不同植物对水分要求和灌溉时间的要求进行设定，可以在长时间“无人”情况下自动检测花土湿度，并根据花卉对湿度要求进行自动滴灌.盆栽植物土壤水分监测及自动浇灌系统基于单片机控制,再配合土壤湿度检测电路探测盆栽植物所在的土壤环境,由于传统的人工浇水具有不定时性和不均匀性，所以我们采用滴灌技术。

本系统采用独立的节能电源设计，避免停电的问题。

具有节水、节电、省时、环保等特点。

二．实验原理本模块为自动浇花装置，可以实现根据土壤的湿度状况自动驱动水泵浇水，当湿度满足需求时自动停止.模块工作原理为利用水的导电性，使用传感器探头（叉子板)检测两个探头的水分是否满足导电性，若不满足(土壤干燥)则驱动继电器动作，使水泵工作;若满足则使继电器回归原位，使水泵停止工作.三．实验仪器1。

土壤湿度传感器由于土壤中含有矿物质离子，这些矿物质离子都溶解在土壤中的水中。

如果将两个电极插入土壤中，电极之间就可以通过这些离子导电。

通过测量两电极之间的电阻值来表征土壤湿度的大小[3—5］。

由于两级间的电阻与电压成正比，所以通过计算两级的电压来表征土壤湿度。

在测量电压之前，需将传感器得到的模拟电压信号经过A/D转换成数字信号以便单片机处理.选择YL-69 土壤湿度传感器模块.传感器得到的模拟电压通过精密半波整流电路进行整流，再经过滤波电路滤波,之后通过A/D转换送给单片机处理。

为了方便精确测量,我们选择用交流电源给土壤湿度传感器供电，因为如果使用直流电源，两电极间会发生极化现象，会影响电压的测量。

一、实验目的1. 掌握智能浇花系统的基本原理和设计方法。

2. 熟悉单片机在智能控制系统中的应用。

3. 提高电子设计实践能力和创新能力。

二、实验原理智能浇花系统是一种基于单片机的自动化控制系统，通过传感器检测土壤湿度，根据预设参数自动控制水泵进行浇灌，实现植物的智能化管理。

本实验采用STC12C5A60S2单片机作为控制核心，利用土壤湿度传感器检测土壤湿度，通过LCD1602显示屏显示数据，并通过按键设置浇灌参数。

三、实验器材1. STC12C5A60S2单片机最小系统板2. 土壤湿度传感器3. 水泵4. LCD1602显示屏5. 44按键矩阵6. 电阻、电容等元器件7. 电源模块8. 仿真软件Proteus四、实验步骤1. 设计智能浇花系统电路图根据实验原理，设计智能浇花系统电路图，包括单片机、土壤湿度传感器、LCD1602显示屏、44按键矩阵、水泵等模块。

2. 编写单片机程序使用C语言编写单片机程序，实现以下功能：（1）初始化单片机硬件资源；（2）读取土壤湿度传感器数据；（3）显示土壤湿度数据；（4）根据预设参数控制水泵进行浇灌；（5）通过按键设置浇灌参数。

3. 仿真实验使用Proteus软件对设计的智能浇花系统进行仿真实验，验证系统功能。

4. 硬件制作根据电路图制作智能浇花系统实物，并进行调试。

5. 测试与优化对智能浇花系统进行测试，验证其性能，并对系统进行优化。

五、实验结果与分析1. 仿真实验结果通过Proteus软件仿真实验，验证了智能浇花系统的基本功能，包括土壤湿度检测、数据显示、参数设置和浇灌控制。

2. 硬件制作结果根据电路图制作智能浇花系统实物，并进行调试。

系统运行稳定，能够根据预设参数自动控制水泵进行浇灌。

3. 测试与优化结果对智能浇花系统进行测试，验证其性能。

测试结果表明，系统能够准确检测土壤湿度，并根据预设参数进行浇灌。

在优化方面，可以通过调整按键设置和显示屏显示内容，提高用户体验。

基于单片机的自动浇花系统的设计自动浇花系统是一种基于单片机的智能设备，能够自动监测植物土壤湿度，并根据设定的阈值自动浇水。

该系统的设计旨在提高植物的养护效率，减轻人工浇水的负担，保证植物的正常生长。

一、系统的硬件设计系统的硬件设计主要包括传感器、单片机、电磁阀和电源等组成部分。

1.传感器：使用土壤湿度传感器来检测植物的土壤湿度。

传感器与单片机相连，通过一个模数转换器将传感器输出的模拟信号转化为数字信号，以便单片机进行处理。

2.单片机：选择一款性能稳定且具有较高计算能力的单片机作为系统的处理器。

通过对传感器的读取和处理，以及对电磁阀的控制，实现自动浇花功能。

3.电磁阀：电磁阀作为水源的开关，控制水的流入和停止。

单片机通过控制电磁阀的通断，来实现对水的自动控制。

4.电源：系统的电源可以选择直流电源供电，也可以使用电池供电，以满足系统的运行需求。

二、系统的软件设计系统的软件设计主要包括采集和处理土壤湿度数据、控制电磁阀的开关和设置阈值等功能。

1.数据采集与处理：单片机通过模数转换器将传感器输出的模拟信号转化为数字信号，然后对所得到的数字信号进行处理，得到土壤湿度的具体数值。

根据设定的阈值判断是否需要浇水。

2.控制电磁阀：当土壤湿度低于设定的阈值时，单片机将检测到的数据与设定的阈值进行比较，如果低于阈值，则触发单片机通过控制电磁阀的通断来给植物浇水。

3.设置阈值：用户可以通过界面设置系统的阈值，根据自己的需求来调整系统的工作逻辑。

三、系统的工作流程1.系统上电初始化，开始监测土壤湿度。

2.单片机采集传感器输出的模拟信号，并进行模数转换，得到土壤湿度的数值。

3.单片机将土壤湿度与设定的阈值进行比较。

4.如果土壤湿度低于设定的阈值，则触发单片机控制电磁阀打开，开始浇水。

5.当土壤湿度达到设定的阈值后，单片机控制电磁阀关闭，停止浇水。

6.循环监测土壤湿度，直至系统关闭。

四、系统的优化与改进1.增加液位传感器：除了土壤湿度传感器外，可以增加液位传感器来监测水的水位，以防止水箱中水的耗尽。

智能自动浇花系统设计随着科技的不断发展，人们的生活质量也在不断提高。

在日常生活中，花卉作为一种美化环境、增添生活情趣的元素，受到了越来越多人的喜爱。

然而，由于人们的时间有限，经常会因为疏忽或忙碌而忽略对花卉的浇水，造成花卉的凋谢或营养不良。

为了解决这一难题，智能自动浇花系统应运而生。

智能自动浇花系统是一种能够根据花卉的生长需求，自动浇水的装置。

它通过传感器和控制模块的配合，能够监测花卉的水分和土壤湿度，并根据设定的标准，自动开启或关闭水泵，实现对花卉的定时定量浇水。

下面，本文将详细介绍智能自动浇花系统的设计原理和具体实施方案。

一、传感器选型传感器是整个系统中最核心的部分，它们负责感知花卉的需水量和土壤湿度。

目前市场上常用的传感器有土壤湿度传感器、光照传感器和温湿度传感器。

在选择传感器时，需要根据不同花卉的特性来确定所需传感器的类型和数量。

1. 土壤湿度传感器：土壤湿度传感器可以用来感知花卉所处环境的湿度情况，从而判断是否需要浇水。

在选择土壤湿度传感器时，需要注意传感器的灵敏度和稳定性，以确保传感器的精准度和可靠性。

2. 光照传感器：光照传感器可以用来感知花卉所处环境的光照情况，判断花卉是否处于适宜的生长环境。

合理的光照条件对花卉的生长和开花有着重要的影响，因此光照传感器在智能自动浇花系统中也起到了关键作用。

3. 温湿度传感器：温湿度传感器可以用来感知花卉所处环境的温度和湿度。

花卉对温度和湿度有较高的要求，因此温湿度传感器的选择也需要考虑到传感器的稳定性和准确度。

二、控制模块设计控制模块是系统中负责对传感器信号进行处理和控制水泵运行的部分。

控制模块的设计需要考虑以下几个方面：1. 传感器数据采集：控制模块通过与传感器的连接，实时采集传感器所感知的数据，并进行处理。

根据传感器的数据，控制模块可以判断花卉的需水量和土壤湿度情况。

2. 控制水泵运行：当控制模块判断花卉需要浇水时，控制模块会自动开启水泵，进行定量的浇水操作。

自动浇花结题报告
本次自动浇花小组的活动圆满结束。

为了能够更具体地了解这次活动，向您介绍以下活动的细节。

取得的成果
凭借大家的共同努力，这次自动浇花活动取得了令人满意的成绩。

在实验中，我们成功的将智能感应系统直接安装在了智能喷头，在检测出植物水分不足时，可实现自动启动浇水功能，可谓是科技与自然完美结合。

更令人惊喜的是，该系统还有自主灌溉、防涝控制等功能，既省时又提高水分利用率，使植物良好生长。

经验丰富
在活动实施过程中，大家发挥自己独特的优势完成任务，厚积薄发，使本次活动蓬勃发展，取得良好的成果。

这也促进了彼此的团队合作能力，提高了技术创新与管理能力，增强了彼此的信任，达成了这次活动的预期目标，大家唇枪舌剑之间才有更多的教训和经验。

学习收获
本次自动浇花活动，让我们以高质量、高标准、高创新，增强了彼此的相互理解与信任，从中，让我们更深入的为今后的创新项目做准备。

相信这次活动，会给各成员带来许多学习收获，对今后的工作有极大的帮助。

最后，向所有参与本次活动的成员致以最诚挚的衷心感谢，并希望今后的一切顺利！。
