第五章传感器第一节：认识传感器（1、传感器）（2、传感器的原理和分类）第二节：常见传感器的工作原理及应用（1、光敏电阻）（2、热敏电阻和金属热电阻）（3、应变式力传感器）（4、电容式传感器）（5、声传感器）（6、温度传感器）（7、传感器应用的一般模式）第三节：利用传感器制作简单的自动控制装置（1、电饭锅的工作原理）（2、火灾报警器的工作原理）（3、斯密特触发器）（4、蜂鸣器）（5、鼠标）（6、常见传感器的应用）（7、常见电学原件的原理）第一节传感器一、传感器1．定义：能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转化为电路的通断的器件或者装置。
2.功能：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。
二、传感器的原理和分类1．传感器原理传感器感受的通常是非电学量，如压力、温度、位移、浓度、速度、酸碱度等，而它输出的通常是电学量，如电压值、电流值、电荷量等，这些输出信号是非常微弱的，通常要经过放大后，再送给控制系统产生各种控制动作。
传感器原理如下图所示。
2．传感器的分类常用传感器是利用某些物理、化学或生物效应进行工作的。
根据测量目的不同，可将传感器分为物理型、化学型和生物型三类。
物理型传感器是利用被测量物质的某些物理性质（如电阻、电压、电容、磁场等）发生明显变化的特性制成的，如光电传感器、力学传感器等。
化学型传感器是利用能把化学物质的成分、浓度等化学量转换成为电学量的敏感元件制成的。
生物型传感器是利用各种生物或生物物质的特性做成的，用以检测与识别生物体内化学成分的传感器，生物或生物物质主要是指各种酶、微生物、抗体等，分别对应酶传感器、微生物传感器、免疫传感器等等。
第二节常见传感器的工作原理及应用一、光敏电阻1、特点：光敏电阻能够把光照强弱这个光学量转换为电阻大小这个电学量，一般随光照的增强电阻值减小。
2、原理：光敏电阻是用半导体材料制成的，硫化镉在无光时，载流子（导电电荷）极少，导电性能不好，随着光照的增强，载流子增多，导电性能变好。
一、选择题1．常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器2．下列有关传感器的说法中正确的是（）A．火灾报警器利用了温度传感器B．日光灯启动器是利用了光传感器C．电子秤称量物体重力利用了力传感器D．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器3．抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。
轻质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。
定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。
当拉环不受力时，滑片P位于a端。
下列关于这个电路的说法正确的是（）A．当拉环不受力时，闭合开关后电流表的读数为0AB．当拉力为400N时，电流表指针指在0.3A处C．当拉力为400N时，电流表指针指在0.5A处D．该健身器材能测量力的范围是0～400N4．如图是智能称重地磅，它使用方便快捷、计量精度高、反应速度灵敏、移动方便，这种地磅安装了应变式力传感器，下列关于应变式力传感器的说法不正确的是（）A．应变片是由半导体材料制成B．当应变片的表面拉伸时，其电阻变大；反之，变小C．传感器输出的是应变片上的电压D．外力越大，输出的电压差值也越大5．下列关于传感器说法正确的是（）A．干簧管接入电路中相当于电阻的作用B．霍尔元件能够把磁学量（如磁感应强度）转化为电学量（如电压）C．光敏电阻随光照强度增加电阻增大D．热敏电阻的阻值随温度的升高而升高6．位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。
一、选择题1．在制作光控电路实验中，某同学按图所示电路将元件安装完毕后，发现将装置置入黑暗环境中接通电源时，灯泡不发光，原因不可能是（）A．二极管两极接反B．R1与R G位置颠倒C．R1阻值太小D．灯泡被断路2．关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量3．现代生活离不开智能手机，手机中有很多特殊功能需要传感器来实现。
例如当人将手机靠近耳朵附近接听电话时，手机会自动关闭屏幕从而达到省电的目的，实现这一功能可能用到的传感器为（）A．光传感器和位移传感器B．磁传感器和温度传感器C．磁传感器和声传感器D．压力传感器和加速度传感器4．如图所示电路中，E为电源（内阻为r），R2、R3为定值电阻，R4为滑动变阻器，R1为光敏电阻（其阻值随光照强度的增大而减小），电压表为理想电压表，开关S闭合后，电容器中一带电微粒恰好处于静止状态。
下列说法正确的是（）A．若仅将R4的滑片向下移动，电压表的示数将变大，电源效率将变大B．若仅将R4的滑片向下移动，R2消耗的电功率将变大，带电微粒将向上运动C．若仅增大光照强度，R4消耗的电功率将变小D ．若仅增大光照强度，将有电流向下通过R 35．下列关于传感器说法中不正确的是（ ）A ．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B ．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C ．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D ．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量6．如图所示为一种常见的电子台秤，质量为0M 的秤盘置于压力传感器上，传感器输出电压与作用在其上的压力成正比，当秤盘没有放入物体时，传感器输出电压为0U ，将某物体放置于秤盘，传感器输出电压为U ，则该物体的质量为（ ）A ．00M U UB ．00M U UC ．()000M U U U -D ．()00M U U U- 7．机器人可以通过外部传感器来感知外部环境和外界事物，下列说法有误的是（ ） A ．温度传感器让其感知温度变化，此传感器是热敏电阻，阻值一定随温度升高而增大 B ．光电传感器可以作为眼睛，此传感器若是光敏电阻，阻值一定随光亮度增加而减小 C ．超声波传感器可以作为耳朵，让其听到常人听不到的声音D ．压力传感器可以使其有“手感”8．如图所示是一火灾报警器的电路示意图，其中2R 为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。
一、选择题1．下列说法不正确的是（）A．霍尔元件是把磁感应强度这个磁学量转换为电压这个电学量的一种元件B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电子秤所使用的传感器是力传感器，是把形变这个力学量转化为电压这个电学量D．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断B解析：BA．霍尔元件是把磁感应强度这个磁学量转换为电压这个电学量的一种元件。
故A正确。
B．话筒是一种声传感器，其作用是将声信号转换为电信号。
故B错误。
C．电子秤所使用的传感器是力传感器，是把形变这个力学量转化为电压这个电学量。
故C 正确。
D．电熨斗通过温度传感器实现温度的自动控制，通过双金属片传感器控制电路的通断。
故D正确。
本题选择错误的，故选B。
2．常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器B解析：B当键被按下时，此小电容器的电容发生变化，用力不同，极板间的距离不同，电容变化不同，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号，键盘用的是电容式传感器，所以B正确；ACD错误；故选B。
3．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A ．U 越大，表示c 越大，c 与U 成正比B ．U 越大，表示c 越大，但是c 与U 不成正比C ．U 越大，表示c 越小，c 与U 成反比D ．U 越大，表示c 越小，但是c 与U 不成反比B解析：B 传感器电阻r ′的倒数与酒精浓度c 是正比关系，即 1kc r '= 电路中的电流为0E I r R R r'=+++ 电压表示数 ()000001ER kR E U IR r R R r k R R r c'===++++++ 可见电压与酒精浓度的关系不是正比关系，但随酒精浓度的增加而增加，选项B 正确。
高二传感器知识点总结一、传感器的基本概念传感器是一种能够感知周围环境并将感知到的信息转化为电信号或其他形式信号的器件。
传感器在工业自动化、智能家居、医疗设备、汽车工业等领域都有广泛的应用，对于提高生产效率、改善生活质量有着重要的作用。
二、传感器的分类1. 按照测量物理量分类传感器根据其测量的物理量不同可以分为温度传感器、压力传感器、光敏传感器、湿度传感器、力传感器、位移传感器等多种类型。
2. 按照传感原理分类传感器还可以按照其传感原理不同进行分类，常见的传感原理包括电阻传感器、电容传感器、电感传感器、霍尔传感器、红外线传感器、激光传感器等。
3. 按照传感器的工作原理分类按照传感器的工作原理可以分为接触式传感器和非接触式传感器两种。
接触式传感器需要直接接触被测物体，而非接触式传感器可以通过无线、光学或者声波等方式进行测量。
三、传感器的特点1. 灵敏度高传感器能够感知到微小的变化，具有高的灵敏度。
2. 可靠性高传感器具有良好的稳定性和可靠性，能够长时间稳定工作。
3. 多功能性强传感器可以感知多种物理量，具有多功能性。
4. 体积小、重量轻传感器通常体积小、重量轻，便于安装和携带。
5. 自动化程度高传感器可以实现自动检测和自动控制，有助于提高生产效率。
四、传感器的应用1. 工业自动化传感器在工业自动化领域有着广泛的应用，可以用于测量温度、压力、液位、流量等参数，实现设备的自动化控制。
2. 智能家居在智能家居领域，传感器可以应用于智能灯光控制、温湿度监测、门窗开关检测等方面，提高生活的便利性和舒适性。
3. 医疗设备在医疗设备领域，传感器可以用于心率监测、血压监测、血糖监测等，为医疗人员提供重要的生理参数。
4. 汽车工业在汽车工业中，传感器可以用于车速测量、车重检测、发动机温度检测等，提高车辆的性能和安全性。
五、传感器的未来发展趋势1. 多功能集成传感器未来发展趋势是实现多功能集成，将多种传感功能整合在一个器件中，提高传感器的智能化和多功能性。

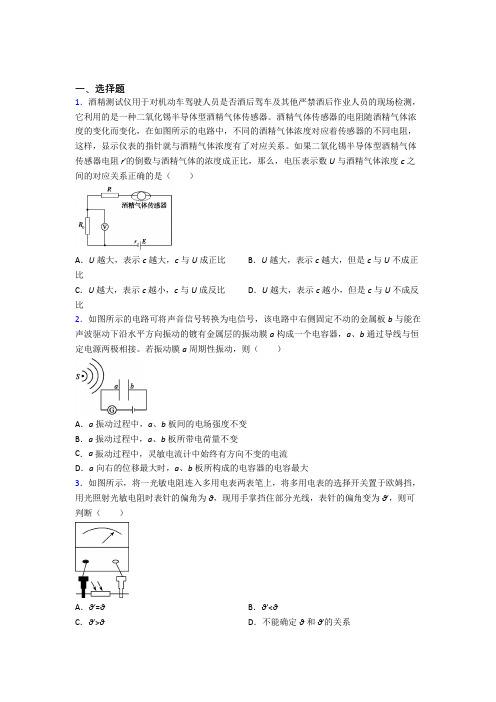

一、选择题1．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比2．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。
若振动膜a周期性振动，则（）A．a振动过程中，a、b板间的电场强度不变B．a振动过程中，a、b板所带电荷量不变C．a振动过程中，灵敏电流计中始终有方向不变的电流D．a向右的位移最大时，a、b板所构成的电容器的电容最大3．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（）A．θ′=θB．θ′<θC．θ′>θD．不能确定θ和θ′的关系4．如图所示，甲为在温度为10C 左右的环境中工作的某自动恒温箱原理简图，箱内的电阻120k ΩR =、210k ΩR =、340k ΩR =，t R 为热敏电阻，它的电阻随温度变化的图线如图乙所示，a 、b 端电压0ab U ≤时，电压鉴别器会令开关S 接通，恒温箱内的电热丝发热，使箱内温度升高；当a 、b 端电压0ab U >时，电压鉴别器会令开关S 断开，停止加热，则恒温箱内的温度可保持在（ ）A ．10CB ．20C C ．35CD ．45C 5．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO 浓度曲线，如图乙所示．在下列表示一氧化碳浓度c 与电压表示数U 0之间关系的图象中正确的是（ ）A ．B ．C ．D ．6．关于DIS 实验，下列说法中正确的是（ ）A ．DIS 实验只能测量距离、速度、力等一些力学物理量B ．DIS 实验可以完成全部的物理实验C ．DIS 实验比传统的实验方便、准确D ．DIS 实验没有传统实验方便、准确7．在公共场所装有自动干手机，洗手后将湿手靠近，机内的传感器就会开通电热器加热，喷出热空气将手烘干。
一、选择题1．医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A．声音传感器B．红外线传感器C．气体传感器D．压力传感器B解析：B非接触式测温仪能将物体发出的发出红外线信号转化为电信号，所以测温仪利用的传感器使用的是红外线传感器。
故B正确，ACD错误；故选B。
2．某学校创建绿色校园，如图甲所示为新装的一批节能路灯，该路灯通过光控开关实现自动控制：路灯的亮度可自动随周围环境的亮度改变而改变。
如图乙所示为其内部电路简化原理图，电源电动势为E，内阻为r，t R为光敏电阻（光照强度增加时，其电阻值减小）。
现增加光照强度，则下列判断错误的是（）A．A B、灯都变暗B．电源的输出功率变小C．电源的效率变小D．t R上电流的变化量大于0R上电流的变化量B解析：BA．光照强度增加，光敏电阻的阻值减小，电路的总电阻减小，故电路的总电流增大，电源内电压增大，路端电压减小，A灯变暗，流过0R的电流增大，0R两端的电压增大，t R 两端电压减小，B灯两端的电压减小，B灯变暗，A正确，不符合题意；B．由电路的输出功率和外电路电阻的关系图因不知内阻和外阻之间的关系，因此无法判断输出功率的变化，B错误，符合题意；C．电源的效率为UEη=，路端电压减小，电源的效率变小，C正确，不符合题意；D．通过0R的电流等于通过光敏电阻t R的电流与通过B灯的电流之和，根据前面的分析，通过B灯的电流减小，而通过0R的电流增大，故t R上电流的变化量大于0R上电流的变化量，D正确，不符合题意。
故选B。
3．如图所示，额温枪因其具有快速、无接触测温的特点，广泛应用在各类新型冠状病毒防控场所．额温枪核心部件的传感器是（）A．位移传感器B．声音传感器C．力传感器D．红外温度传感器D 解析：D额温枪核心部件的传感器是红外温度传感器。
故选D。
4．下列用电器主要利用了电磁感应原理的是（）A．激光打印机B．直流电动机C．电磁炉D．电熨斗C解析：C激光打印机利用的是电偏转原理，直流电动机利用的是磁场对通电导线的安培力做正功，电磁炉利用的是变化的电流产生涡流，电熨斗利用的是传感器，故利用电磁感应原理的是电磁炉。
一、选择题1．(0分)[ID：129459]抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。
轻质弹簧右端和金属滑片P 固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。
定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。
当拉环不受力时，滑片P位于a端。
下列关于这个电路的说法正确的是（）A．当拉环不受力时，闭合开关后电流表的读数为0AB．当拉力为400N时，电流表指针指在0.3A处C．当拉力为400N时，电流表指针指在0.5A处D．该健身器材能测量力的范围是0～400N2．(0分)[ID：129454]如图所示，额温枪因其具有快速、无接触测温的特点，广泛应用在各类新型冠状病毒防控场所．额温枪核心部件的传感器是（）A．位移传感器B．声音传感器C．力传感器D．红外温度传感器3．(0分)[ID：129449]压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。
小车向右做直线运动过程中，电流表示数如图所示，下列判断正确的是（）A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动4．(0分)[ID：129433]如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场。
在触摸屏幕时，由于人体是导体，手指与内部导体层间会形成一个特殊电容（耦合电容），四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。
一、选择题1．(0分)[ID：129462]医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A．声音传感器B．红外线传感器C．气体传感器D．压力传感器2．(0分)[ID：129461]下列有关传感器的说法中正确的是（）A．火灾报警器利用了温度传感器B．日光灯启动器是利用了光传感器C．电子秤称量物体重力利用了力传感器D．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器3．(0分)[ID：129452]酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比4．(0分)[ID：129435]下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量5．(0分)[ID：129430]酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
一、选择题1．电磁学的成就极大地推动了人类社会的进步。
下列说法正确的是（）A．甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B．在乙图中，开关由闭合变为断开，则断开瞬间触头C马上离开触点C．在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小D．丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流2．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。
若振动膜a周期性振动，则（）A．a振动过程中，a、b板间的电场强度不变B．a振动过程中，a、b板所带电荷量不变C．a振动过程中，灵敏电流计中始终有方向不变的电流D．a向右的位移最大时，a、b板所构成的电容器的电容最大3．位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。
假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（）A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数4．下列关于传感器说法中不正确的是（）A．电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量5．图甲表示某压敏电阻的阻值R随所受压力变化的情况。
把这个压敏电阻与秤台、电池、电流表组合起来（图乙），用压敏电阻作为承重的载体，把电流表的刻度改为相应的质量刻度，就得到了一个简易电子秤。
一、选择题1．医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A．声音传感器B．红外线传感器C．气体传感器D．压力传感器2．下列有关传感器的说法中正确的是（）A．火灾报警器利用了温度传感器B．日光灯启动器是利用了光传感器C．电子秤称量物体重力利用了力传感器D．霍尔元件是能够把电压转换为磁感应强度的一种磁传感器3．关于传感器，下列说法中不正确．．．的是（）A．热敏电阻是由金属制成的，对温度感知灵敏B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量4．下列说法正确的是（）A．穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生B．只要导体相对磁场运动，导体中一定会产生感应电流C．话筒是一种能够将电信号转换为声音信号的传感器D．热敏电阻能把热量这个热学量转换为电阻这个电学量5．有一种测量物体重量的电子秤，其电路原理图如图中的虚线所示，主要由三部分构成：踏板、压力传感器R（实际上是一个阻值可随压力变化的电阻器）、显示体重的仪表G （实质上是电流表）。
不计踏板的质量，已知电流表的量程为2A，内阻为1Ω，电源电动势为12V，内阻为1Ω，电阻R随压力F变化的函数式为R=30-0.01F（F和R的单位分别为N和Ω）。
下列说法中正确的是（）A．该秤能测量的最大体重是2500NB．该秤零刻度线（即踏板空载时的刻度线）应标在电流表 G刻度盘的0.375A处C．电流表G的量程越大，则能测量的最大体重越小D．该秤可以通过电路规律转换成12003200FI关系进行刻度转换6．如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场。
在触摸屏幕时，由于人体是导体，手指与内部导体层间会形成一个特殊电容（耦合电容），四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。
由以上信息可知（）A．电容式触摸屏的内部有两个电容器的电极板B．当用手触摸屏幕时，手指与屏的接触面积越大，电容越大C．当用手触摸屏幕时，手指与屏的接触面积越大，电容越小D．如果用戴了手套的手触摸屏幕，照样能引起触摸屏动作7．酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。
酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系。
如果二氧化锡半导体型酒精气体传感器电阻R的倒数与酒精气体的浓度C成正比，那么，电压表示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越小，但C与U不成反比C．U越大，表示C越大，C与U成正比D．U越大，表示C越大，但C与U不成正比8．人体含水量约为70%，水中有钠离子、钾离子等离子存在，因此容易导电，脂肪则不容易导电。
当人两手握住脂肪测量仪的两把手时，就可知道人体脂肪所占的比例，下列说法中不正确的是（）A．脂肪测量仪的工作原理是通过人体电阻不同来判断人体脂肪所占的比例B．脂肪测量仪的工作原理是通过人体体重不同来判断人体脂肪所占的比例C．激烈运动之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确D．人在沐浴之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确9．如图是电熨斗的结构图，下列说法不正确的是（）A．双金属片上层金属的膨胀系数小于下层金属B．常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．双金属片温度传感器的作用是控制电路的通断10．关于传感器，下列说法中正确的是（）A．电熨斗通过压力传感器实现温度的自动控制B．动圈式话筒是利用电磁感应原理来工作的声传感器C．金属热电阻是一种将电学量转换为热学量的传感器D．火灾报警器都是利用温度传感器实现报警11．霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的匀强磁场，磁感应强度B=B0+kz（B0、k均为常数，且k＞0）。
将霍尔元件固定在物体上，保持通过霍尔元件的电流I不变（方向如图所示），当物体沿z轴正方向平移时，由于位置不同，霍尔元件在y轴方向的上、下表面的电势差U也不同。
则（）A．磁感应强度B越大，霍尔元件的前、后表面的电势差U越大B．k越大，传感器灵敏度（Uz）越高C．若图中霍尔元件是电子导电，则下表面电势高D．电流越大，霍尔元件的上、下表面的电势差U越小12．如图所示为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（）A ．温度升高至74C 时，1L 亮灯报警B ．温度升高至74C 时，2L 亮灯报警 C ．温度升高至78C 时，1L 亮灯报警D ．温度升高至78C 时，2L 亮灯报警 13．为了节能和环保，一些公共场所用光敏电阻来自动控制照明系统的开关，如图甲所示，其中电源电动势3VE =，内阻不计，定值电阻010k ΩR =，电阻1R 是光敏电阻，阻值大小随光的强弱变化而变化，二者对应关系截图如表所示，物理学中用照度描述光的强弱，光越强，照度越大，lx 是照度的单位。
M 是电磁开关，内部结构如图乙所示，当电磁铁中通过的电流大于0.1mA 时，电磁铁吸合铁片，下列说法正确的是（ ）照度/lx0.2 0.4 0.6 0.8 1.0 1.2 电阻/k Ω 75 40 28 23 20 18 A ．光敏电阻的阻值大小随照度的增大而均匀减小B ．电磁开关M 利用了互感现象C ．当照度小于1.0lx 时，照明系统自动开启D ．增加电磁铁线圈匝数，照明系统平均每天的工作时间边长14．某学校新装了一批节能路灯如图甲所示，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变。
如图乙为其内部电路简化原理图，电源电动势为E ，内阻为r ，R 1为光敏电阻（光照强度增加时，其电阻值减小）。
当随着傍晚到来光照逐渐减弱时，则下列判断正确的是（ ）A．A灯变亮，B灯变暗B．电源的效率变大C．电源内阻消耗的功率变大D．R1上电流的变化量等于R0上电流变化量15．目前，传感器已经广泛应用于生产、生活、科学研究等各个领域，关于传感器的应用，下列说法中正确的是（）A．自动洗衣机中的压力传感器、数字体重计所用的测力装置都应用了力传感器B．走廊照明灯的声控开关、红外报警装置都是应用了声传感器C．发光二极管是一种常用的光传感器，其作用是将光信号转换为电信号D．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量二、填空题16．如图甲所示，为热敏电阻的R－t图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω。
当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。
为继电器线圈供电的电池的电动势E＝9.0V，内阻可以不计。
图中的“电源”是恒温箱加热器的电源。
则(1)应该把恒温箱内的加热器接在________（填“A、B端”或“C、D端”）。
(2)如果要使恒温箱内的温度保持50℃，可变电阻R′的阻值应调节为________Ω。
17．如图所示的电路中，当R'受到强光的照射下，小灯L__________发光；当用遮光板盖住R'时，小灯L__________发光。
（均选填“不会”或“会”）18．机器人技术是在__________、__________、__________、__________与__________等多种门类的科学技术基础上发展起来的综合性技术。
