VGA的接口引脚图

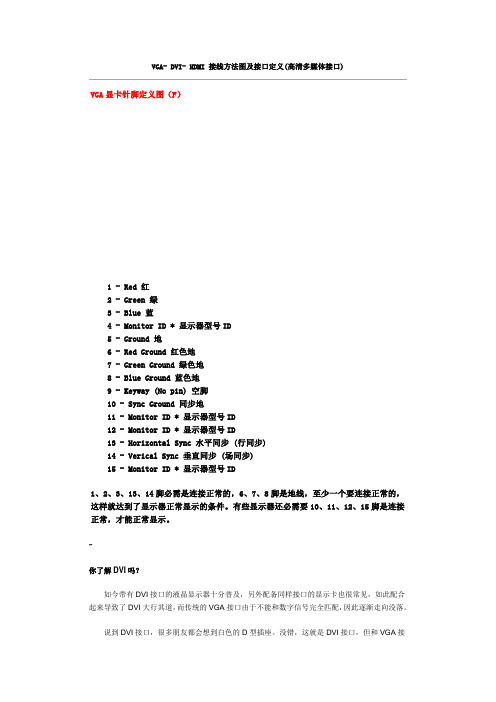

VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口)VGA显卡针脚定义图（F）1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步 (行同步)14 - Verical Sync 垂直同步 (场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。

有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。

-你了解DVI吗？如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。

说到DVI接口，很多朋友都会想到白色的D型插座。

没错，这就是DVI接口，但和VGA接口不同。

DVI接口分为3大类5种标准，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响显示设备的性能。

因此，作为一种常见的显示接口标准，我们还是很有必要对DVI有所了解的！DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq （康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

显示器VGA接口针脚定义及焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)针脚名称描述针脚名称描述母头（孔）公头（针）1RED红色分量信号9+5V电源（未使用）2GREEN绿色分量信号10GND地线3BLUE蓝色分量信号11N/C未使用4N/C未使用12SDA串行数据信号5GND地线13H SYNC水平同步（行同步）6GND R红色分量地线14V SYNC垂直同步（场同步）7GND G绿色分量地线15SCL串行时钟信号8GND B蓝色分量地线一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

显示器接口针脚定义及接法 针脚 名称 描述 针脚 名称 描述母头（孔）公头（针）1 RED 红色分量信号 9 +5V 电源（未使用）2 GREEN 绿色分量信号 10 GND 地线3 BLUE 蓝色分量信号 11 N/C 未使用4 N/C 未使用 12 SDA 串行数据信号5 GND 地线 13 HSYNC 水平同步（行同步）6 GNDR 红色分量地线 14 VSYNC 垂直同步（场同步）7 GNDG 绿色分量地线 15 SCL 串行时钟信号8 GNDB 蓝色分量地线VGA 接口15根针，其对应接口定义如下，其下为VGA 接头图。

1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线??脚1红线的屏蔽线脚6绿线的芯线??脚2绿线的屏蔽线脚7蓝线的芯线??脚3蓝线的屏蔽线脚8黑线????????脚10棕线????????脚11黄线????????脚13白线????????脚14外层屏蔽????D15端壳压接?如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

?VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：KVM延长，远程控制，鼠标键盘延长，KM延长，远程操作，电脑远程监控VGA 视频延长，VGA音视频延长，VGA视频传输，A信号放大，VGA长线驱动器，VGA远程传输，VGA信号传输，VGA视频远距离传输，多媒体信息发布，楼宇广告VGA的接口引脚图（孔座）：VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1 红基色red 红线的芯线2 绿基色green 绿线的芯线3 蓝基色blue 蓝线的芯线4 地址码ID Bit5 自测试6 红地红线的屏蔽线7 绿地绿线的屏蔽线8 蓝地蓝线的屏蔽线9 保留10 数字地黑线11 地址码棕线12 地址码13 行同步黄线14 场同步白线15 地址码外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

DVI-D接口示意图（转自家电网）：DVI-I接口示意图：PS/2 接口示意图：USB引脚图：Usb延长，USB信号延长，USB信号传输，USB传输，USB延长设备，USB远程使用，USB设备传输，USB信号放大，USB远程通讯接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+RJ45网线顺序：568B:568A：HDMI 引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。

HDMI一共有三种接口，这里贴出最常见的一种。

a。

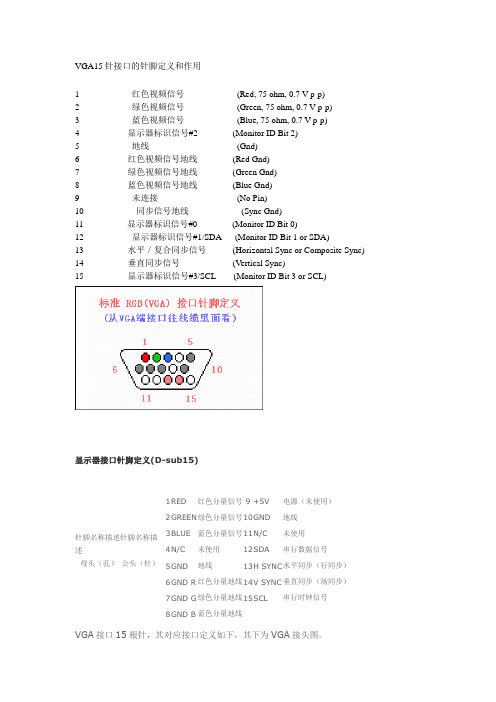

VGA15针接口的针脚定义和作用1 红色视频信号(Red, 75 ohm, 0.7 V p-p)2 绿色视频信号(Green, 75 ohm, 0.7 V p-p)3 蓝色视频信号(Blue, 75 ohm, 0.7 V p-p)4显示器标识信号#2(Monitor ID Bit 2)5地线(Gnd)6红色视频信号地线(Red Gnd)7绿色视频信号地线(Green Gnd)8蓝色视频信号地线(Blue Gnd)9未连接(No Pin)10 同步信号地线(Sync Gnd)11 显示器标识信号#0(Monitor ID Bit 0)12 显示器标识信号#1/SDA(Monitor ID Bit 1 or SDA)13 水平／复合同步信号(Horizontal Sync or Composite Sync)14 垂直同步信号(Vertical Sync)15 显示器标识信号#3/SCL(Monitor ID Bit 3 or SCL)显示器接口针脚定义(D-sub15)针脚名称描述针脚名称描述母头（孔）公头（针）1 R ED 红色分量信号9 +5V 电源（未使用）2 G REEN 绿色分量信号10 G ND 地线3 B LUE 蓝色分量信号11 N/C 未使用4 N/C 未使用12 S DA 串行数据信号5 G ND 地线13 H SYNC 水平同步（行同步）6 G ND R 红色分量地线14 V SYNC 垂直同步（场同步）7 G ND G 绿色分量地线15 S CL 串行时钟信号8 G ND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

[separator]1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

针脚名称描述针脚名称描述1 RED 红色分量信号9 +5V 电源（未使用）GREEN 绿色分量信号10 GND 地线23 BLUE 蓝色分量信号11 N/C 未使用母头（孔）公头4 N/C 未使用12 SDA 串行数据信号（针）5 GND 地线13 H SYNC 水平同步（行同步）GND R 红色分量地线14 V SYNC 垂直同步（场同步）67 GND G 绿色分量地线15 SCL 串行时钟信号8 GND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图1 红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5自测试（各家定义不同）6红地7绿地8蓝地9保留（各家定义不同）10数字地11地址码12地址码13行同步14场同步15 地址码（各家定义不同）一般在VGA接头上，会1, 5, 6, 10, 11, 15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连（火线、零线、地线不能接反,特别是地线）；另一段插接投影仪端的电源输入,并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

VGA针脚定义（显示器数据线针脚）VGA 是Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口。

一、VGA接口引脚定义：二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

15根针VGA接口及接线图
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色 red
2 绿基色 green
3 蓝基色 blue
4 地址码 ID Bit
5 自测试 ( 各家定义不同 )
6 红地
7 绿地
8 蓝地
9 保留 ( 各家定义不同 )
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码 ( 各家定义不同 )
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线脚 10
棕线脚 11
黄线脚 13
白线脚 14
外层屏蔽 D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

VGA线序，附接线图
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色red
2 绿基色green
3 蓝基色blue
4 地址码ID Bit
5 自测试( 各家定义不同)
6 红地
7 绿地
8 蓝地
9 保留( 各家定义不同)
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码( 各家定义不同)
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚7
蓝线的芯线脚 3
蓝线的屏蔽线脚8
黑线脚10
棕线脚11
黄线脚13
白线脚14
外层屏蔽D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA各针脚定义和焊接方法（精）VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN 表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
