2024年电动单梁起重机维修施工方案____年电动单梁起重机维修施工方案摘要：本文旨在对____年电动单梁起重机维修施工方案进行细致的规划和计划，确保起重机在日常维护和突发故障时能够保持正常运行。
本方案分为“日常维护”和“突发故障维修”两个部分，详细介绍了维护和维修的步骤、工具和时间安排。
此外，还考虑了安全措施和环保措施，以确保施工的安全性和可持续性。
关键词：电动单梁起重机，维修，施工，安全措施，环保措施1. 引言电动单梁起重机作为一种常见的起重设备，在建筑工地、工厂和仓库等场所广泛应用。
然而，由于长时间的工作和使用，起重机的部件可能会磨损或故障，导致设备无法正常运行。
因此，为了保证起重机的使用寿命和运行效率，及时的维护和维修非常关键。
2. 日常维护2.1 维护步骤日常维护是保持起重机正常运行的关键。
维护步骤如下：1) 检查起重机的各个部件是否正常运行，包括电机、钢丝绳、滑轮、制动器等。
2) 清洁起重机和运行轨道，确保不会有杂物或灰尘影响设备的正常运行。
3) 润滑起重机的各个部位，包括滚动轴承、齿轮、链条等。
4) 检查电气线路是否有松动或老化现象。
5) 检查遥控器和紧急停止按钮是否正常工作。
6) 其他特殊要求的维护步骤。
2.2 维护工具维护起重机需要使用一些特定的工具，包括：1) 清洁刷和吸尘器，用于清洁和除尘。
2) 润滑油和润滑脂，用于润滑起重机的各个部位。
3) 螺丝刀和扳手，用于拆卸和装配起重机的部件。
4) 电流表和电压表，用于检测电气线路的电流和电压。
5) 其他特定的工具，根据实际情况而定。
2.3 维护时间安排为了保证起重机的正常运行，建议每隔一段时间进行一次维护。
具体的时间安排可以根据起重机的使用情况和生产需求而定，一般而言，每月或每季度进行一次维护是比较合适的。
3. 突发故障维修3.1 故障判断当起重机发生故障时，需要快速判断故障原因，并采取相应的维修措施。
常见的故障判断方法包括：1) 观察故障现象，如起重机无法正常启动、起重机的移动速度变慢等。

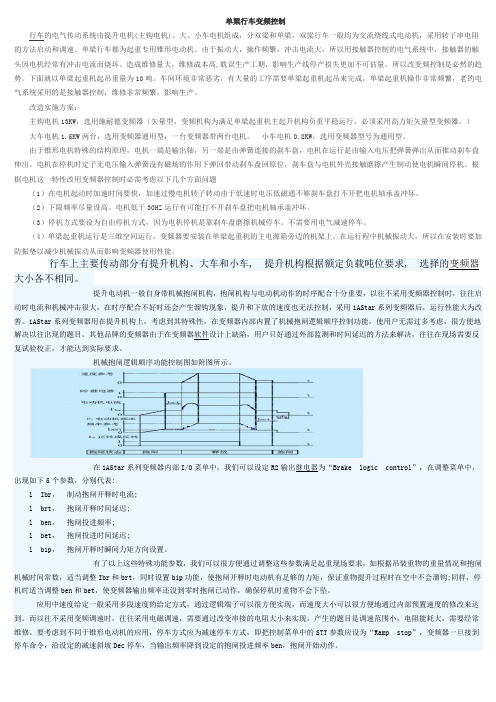

单梁行车变频控制行车的电气传动系统由提升电机(主钩电机)、大、小车电机组成，分双梁和单梁，双梁行车一般均为交流绕线式电动机，采用转子串电阻的方法启动和调速。
单梁行车都为起重专用锥形电动机。
由于振动大，操作频繁，冲击电流大，所以用接触器控制的电气系统中，接触器的触头因电机经常有冲击电流而烧坏。
造成维修量大，维修成本高,耽误生产工期，影响生产线停产损失更加不可估量。
所以改变频控制是必然的趋势。
下面就以单梁起重机起吊重量为10吨。
车间环境非常恶劣，有大量的工序需要单梁起重机起吊来完成，单梁起重机操作非常频繁，老的电气系统采用的是接触器控制，维修非常频繁，影响生产。
改造实施方案：主钩电机13KW，选用施耐德变频器（矢量型，变频机构为满足单梁起重机主起升机构负重平稳运行，必须采用高力矩矢量型变频器。
）大车电机1.5KW两台，选用变频器通用型，一台变频器带两台电机。
小车电机0.8KW，选用变频器型号为通用型。
由于锥形电机特殊的结构原理，电机一端是输出轴，另一端是由弹簧连接的刹车盘，电机在运行是由输入电压把弹簧弹出从而推动刹车盘伸出。
电机在停机时定子无电压输入弹簧没有磁场的作用下弹回带动刹车盘回原位，刹车盘与电机外壳接触磨擦产生制动使电机瞬间停机。
根据电机这一特性改用变频器控制时必需考虑以下几个方面问题（1）在电机起动时加速时间要快，加速过慢电机转子转动由于低速时电压低磁通不够刹车盘打不开把电机轴承盖冲坏。
（2）下限频率尽量设高。
电机低于30HZ运行有可能打不开刹车盘把电机轴承盖冲坏。
（3）停机方式要设为自由停机方式，因为电机停机是靠刹车盘磨擦机械停车。
不需要用电气减速停车。
（4）单梁起重机运行是三维空间运行，变频器要安装在单梁起重机的主电源箱旁边的机架上，在运行程中机械振动大，所以在安装时要加防振垫以减少机械振动从而影响变频器使用性能。
行车上主要传动部分有提升机构、大车和小车, 提升机构根据额定负载吨位要求, 选择的变频器大小各不相同。
起重机维修改造方案起重机名称：电动单梁桥式起重机起重机型号：LD5-16.5A3数量: 二台具体维修改造方案:一、对电气线路全部检查，对线路不合理处进行改动，线路坏损的进行更换。
二、对电器件全部检查，并进行维修改造，对老化及损坏的电器件更换。
三、对起重机整机机械进行检修，损坏的易损件进行更换，传动部分进行润滑，减速机开箱检修，补油润滑，轴承检修，损坏的进行更换。
四、对原有起重机钢结构进行检量及评估，当钢结构的测量值满足我公司技术要求方对原起重机进行维修改造。
五、增加载荷限制器。
六、检修改造后对二台起重机进行试运行，并申请有关部门验收。
开原市帝华起重机有限公司2011-07-27起重机维修改造清单起重机名称：电动单梁桥式起重机起重机型号：LD2-9.5A3; LD3-10.5A3数量: 各一台具体维修改造方案:一、对电气线路全部检查，对线路不合理处进行改动，线路坏损的进行更换。
二、对电器件全部检查，并进行维修改造，对老化及损坏的电器件更换。
三、对起重机整机机械进行检修，损坏的易损件进行更换，传动部分进行润滑，减速机开箱检修，补油润滑，轴承检修，损坏的进行更换。
四、将原有电动葫芦改造成铸造葫芦,开原市帝华起重机有限公司电动单梁桥起重机改造维修项目清单产品型号：LX2-9.5A3 合同编号：20101212-1开原市帝华起重机有限公司电动单梁桥起重机改造维修项目清单产品型号：LD3-10.5A3 合同编号：20101212-1开原市帝华起重机有限公司单轨葫芦起重机改造维修项目清单产品型号：CD1合同编号：091013-1开原市帝华起重机有限公司2010年4月5日起重机维修改造方案起重机名称：电动单梁桥式起重机及电动葫芦门式起重机起重机型号：门式起重机：MH5-12A5 一台桥式起重机：LD3-10.5A5 二台LD2-10.5A5 一台数量: 四台具体维修改造方案:一、对葫芦门式起重机增加维修平台。
二、对门式及桥式起重机四台吊车1、增加大车限位器2、增加起重机限位器3、增加起重机限制器4、维修保养电动葫芦5、维修保养减速机改造不合理电器设备三、作业完成后进行整机检验试验。
单梁起重机变频改造方案变频改造是将传统的起重机电机变为可调速电机，通过改变电机的运行频率，实现对起重机的调速，并进一步提高起重机的性能。
具体的变频改造方案如下：1.选择变频器：选择适合的变频器是变频改造的关键。
要考虑起重机的工作环境、工作特点和负载情况，选择频率变化范围大、响应速度快的变频器。
2.安装变频器：将选定的变频器安装在起重机的电控箱中。
根据变频器的安装说明书，正确接线，确保安装牢固可靠。
3.调试参数：根据起重机的负载情况和工作要求，在变频器上设置合适的参数。
主要包括电机额定功率、额定转速、启动方式、保护参数等。
4.试运行和调试：在完成参数设置后，进行试运行和调试，检查起重机的正常运行和变频效果。
需要注意的是，起重机在变频运行时，应保持平稳、缓慢的启动和停止，避免对电机和负载产生冲击。
5.监测和维护：在变频改造完成后，需要定期检查和监测起重机的运行情况。
利用变频器的监测功能，可以实时监测电机的工作状态，及时发现问题并采取措施。
通过变频改造1.节能减排：变频器可以根据实际负载情况自动调节电机运行频率，避免了传统起重机在负载较轻时能耗高的问题，实现节能减排的效果。
2.调速精准：传统的单梁起重机通常只有一个或几个固定的运行速度，无法满足不同场合的需求。
通过变频改造，可以实现起重机的调速功能，使其适应不同负载和工作环境的需求。
3.运行平稳：传统起重机在启动和停止时容易产生冲击和震动，对负载和设备有一定的影响。
而变频改造后的起重机启动平稳，运行更加稳定，对负载和设备的影响较小。
4.噪音减少：传统起重机在启动和停止时会产生较大的噪音，对工作环境和操作人员的健康有一定的影响。
变频改造后的起重机启动和运行过程更加平稳，噪音减少。
综上所述，变频改造是提高单梁起重机性能的有效手段。
通过变频改造，不仅可以提高起重机的工作效率和稳定性，还可以降低能源消耗和噪音污染，符合工业节能和环保的要求。
电动单梁起重机改造方案单位：新乡市中原起重设备总厂有限公司单梁起重机改造施工方案一、工程概况为了降低成本，计划将本公司的单梁桥式起重机LD10t-22.5m改造主梁加固、端梁重新制作。
改造修理后安装使用,要求起重机改造安装后符合国家标淮,确保安全生产。
二、起重机改造安装方案制定根据原起重机目前状况，为了消除起重机使用中的不安全隐患，确保安全生产，我方有关技术人员就贵方起重机改造、安装项目召开了专体会议，认真研究了改造安装方案，现将方案汇总如下，供贵公司审核：一）总则：严格按照国家标准和贵方技术要求，制定改造方案，在保证安全的情况下，为了降低改造成本，对能利旧使用的部件尽可能利旧使用，保证起重机改造安装方案后完全符合标准，确保安全生产。
二）依据标准GB3811-2008 《起重机设计规范》GB6067-2010 《起重机械安全规程》JB/T1306-2008 《电动单梁起重机》GB2299 《起重运输机械产品涂漆颜色和标准》GB5905-2011 《起重机试验规范和程序》GB50278-2010 《起重机安装工程施工及验收规范》三、施工组织计划及质量安全保证措施我公司将在贵公司组建起重机改造项目部，具体负责贵公司起重机改造的一切事务，我公司将选派具有丰富施工经验的人员担任项目部经理，负责工程质量、安全管理、文明生产等全面事务。
项目经理部下设现场技术负责人、安全负责人。
公司将选派有在外改造经验的工程技术人员在业主方的协助下，建立起完善的安全文明生产管理网络，在改造过程中严格按照质量管理体系和贵方要求认真进行组织、实施。
一）进厂计划：我公司将按照计划或要求安排有关技术人员进入现场，根据现场实际情况对工器具按标准配置，对于调配到贵公司起重机改造的工作人员进行上岗前培训工作，所有参加贵公司起重机械等特种设备改造工作的所有人员保证持证上岗。
熟悉所要承包的改造范围和设备，作好改造范围的界定工作，使我方入场人员在进场前就明确了解自己的工作范围。
起重机变频改造方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、方案概述起重机变频改造是将传统的起重机控制系统升级为变频调速控制系统，以实现更精确的速度控制、更高的效率和更低的能耗。
起重机改造方案第1篇起重机改造方案一、背景随着我国经济的持续发展，工业生产中对起重设备的依赖程度日益加深。
起重机作为物料搬运的主要设备，其安全、高效运行对提高生产效率具有重要作用。
然而，部分老旧起重机已无法满足现行安全生产标准及企业生产需求，因此，开展起重机改造项目，提升设备性能及安全性，成为当务之急。
二、目标1. 提高起重机安全性能，降低事故风险。
2. 提高起重机运行效率，满足生产需求。
3. 降低设备能耗，减少维护成本。
4. 合法合规，确保改造项目顺利通过相关部门验收。
三、改造内容1. 结构优化：对起重机的金属结构进行检测、加固，提高结构强度及稳定性。
2. 电气系统升级：更新电气元件，提高系统性能及安全性。
3. 控制系统改造：引入先进控制技术，提高操作便捷性和运行效率。
4. 安全防护装置升级：增加或改进安全防护装置，提高安全防护能力。
四、具体措施1. 结构优化：- 对起重机的金属结构进行全面检测，评估结构安全性能。
- 对存在安全隐患的部位进行加固处理，确保结构强度及稳定性。
- 更换损坏、磨损严重的零部件，如钢丝绳、滑轮等。
2. 电气系统升级：- 更换老化、性能落后的电气元件，如接触器、继电器等。
- 引入变频调速技术，实现起重机启动、运行、制动过程的平稳控制，降低能耗。
- 增设电气保护装置，如过载保护、短路保护等，提高系统安全性。
3. 控制系统改造：- 采用PLC控制系统，实现起重机的自动化、智能化控制。
- 配备触摸屏操作界面，提高操作便捷性。
- 引入远程监控技术，实时监控设备运行状态，便于故障排查及维护。
4. 安全防护装置升级：- 增加限位器、防撞装置等，防止起重机运行过程中发生超限、碰撞等事故。
- 改进紧急停止装置，确保在紧急情况下能立即停止设备运行。
- 配备声光警示装置，提醒现场人员注意安全。
五、项目实施1. 拟定改造方案：根据企业生产需求及设备现状，制定详细的改造方案，明确改造内容、技术要求、施工周期等。
变频器在桥式起重机中的应用和改造方案随着工业自动化水平的不断提高，传统的电机驱动方式已经不能满足现代企业对于生产效率、节能环保等方面的要求。
因此，越来越多的企业开始将变频器引入到生产设备中，以提高设备的性能和节能效果。
在桥式起重机中，变频器作为一种关键的驱动控制设备，被广泛应用于实现精确的速度控制、节能和提高起重机的性能。
一、变频器在桥式起重机中的应用1.速度控制：桥式起重机在工业生产中通常需要进行吊运、定位等作业，因此对于起重机的速度要求较高。
通过变频器可以实现灵活的速度调节，满足不同的作业需求。
而且变频器具有快速响应、精确控制的特点，可以有效提高桥式起重机的运行效率和作业质量。
2.负载调节：在起重作业中，由于物体的重量和形状不同，会导致起重机的负载发生变化。
通过变频器可以实现对负载的实时监测和调节，保证起重机在任何情况下都能稳定运行，避免负载过大或过小造成的安全隐患。
3.节能环保：传统的桥式起重机由于采用恒速电机驱动，会存在能耗大、噪音大等问题。
而通过变频器可以实现对电机的频率和转速进行精确控制，使电机始终工作在最佳工作状态，有效节约能耗，降低运行噪音，实现节能环保的目的。
4.故障诊断：变频器具有自诊功能，可以实时监测电机的运行状态和参数，并通过报警功能提示操作人员发现故障，及时进行维修，提高起重机的可靠性和安全性。
二、变频器在桥式起重机中的改造方案1.替换传统电机：将桥式起重机原有的恒速电机替换为变频器驱动电机，可以实现对电机速度的精确控制，提高起重机的性能和效率。
2.安装负载传感器：在桥式起重机上安装负载传感器，与变频器连接，可以实时监测起重机的负载情况，通过变频器调节电机的转矩，保证起重机在任何负载下都能平稳稳定运行。
3.联动控制：将多台桥式起重机通过变频器进行联动控制，可以实现多台起重机协同作业，提高生产效率。
4.故障诊断系统：通过与变频器连接的故障诊断系统，可以实时监测起重机的运行状态和参数，及时发现故障并采取措施，避免因故障造成的生产延误。
起重机维修改造方案起重机名称：电动单梁桥式起重机起重机型号：LD5-16.5A3数量: 二台具体维修改造方案:一、对电气线路全部检查，对线路不合理处进行改动，线路坏损的进行更换。
二、对电器件全部检查，并进行维修改造，对老化及损坏的电器件更换。
三、对起重机整机机械进行检修，损坏的易损件进行更换，传动部分进行润滑，减速机开箱检修，补油润滑，轴承检修，损坏的进行更换。
四、对原有起重机钢结构进行检量及评估，当钢结构的测量值满足我公司技术要求方对原起重机进行维修改造。
五、增加载荷限制器。
六、检修改造后对二台起重机进行试运行，并申请有关部门验收。
开原市帝华起重机有限公司2011-07-27起重机维修改造清单起重机名称：电动单梁桥式起重机起重机型号：LD2-9.5A3; LD3-10.5A3数量: 各一台具体维修改造方案:一、对电气线路全部检查，对线路不合理处进行改动，线路坏损的进行更换。
二、对电器件全部检查，并进行维修改造，对老化及损坏的电器件更换。
三、对起重机整机机械进行检修，损坏的易损件进行更换，传动部分进行润滑，减速机开箱检修，补油润滑，轴承检修，损坏的进行更换。
四、将原有电动葫芦改造成铸造葫芦,开原市帝华起重机有限公司电动单梁桥起重机改造维修项目清单产品型号：LX2-9.5A3 合同编号：20101212-1开原市帝华起重机有限公司电动单梁桥起重机改造维修项目清单产品型号：LD3-10.5A3 合同编号：20101212-1开原市帝华起重机有限公司单轨葫芦起重机改造维修项目清单产品型号：CD1合同编号：091013-1开原市帝华起重机有限公司2010年4月5日起重机维修改造方案起重机名称：电动单梁桥式起重机及电动葫芦门式起重机起重机型号：门式起重机：MH5-12A5 一台桥式起重机：LD3-10.5A5 二台LD2-10.5A5 一台数量: 四台具体维修改造方案:一、对葫芦门式起重机增加维修平台。
二、对门式及桥式起重机四台吊车1、增加大车限位器2、增加起重机限位器3、增加起重机限制器4、维修保养电动葫芦5、维修保养减速机改造不合理电器设备三、作业完成后进行整机检验试验。
冶金起重机改造、施工方案编制：XXX审核：XXX批准：XXX施工单位：XXXX起重机集团有限公司使用单位：XXXXXXXXXXXXXXXXX设备名称：电动单梁起重机规格型号：目录一、改造之前起重机情况二、改造依据三、改造方案四、施工方案五、自检报告一．改造之前起重机情况：此起重机已经过前期定期检验合格。
1.起重机制造单位：XXXXXX有限公司2.注册代码：4010-XXXXXXXXXXXXXXX3.规格型号：XXXXXXXXXX4.产品出厂编号：XXXXX5.起重量：T6.跨度：米7.工作级别：A48.设备名称：电动单梁起重机9.检验合格，现正常使用。
二．改造依据：根据《关于冶金起重机械整治工作有关意见的通知（质检办特2007 375号）》第三条对于采用额定起重量小于或等于10吨以下电动葫芦作为起升机构的各类起重机械吊运熔融金属的，必须对原起重机进行更换或改造并达到下列基本技术条件的要求：1.不得采用普通电动葫芦做为起升机构。
2.具有支持制动器和安全制动器3.具有不同形式的上升双重限位器（起升高度大于20m的起重机，还应该装设下降极限限位装置限位器）4.具有起重量限制器；5.具有高温隔热保护功能的电动葫芦；6.具有吊运熔融金属工况的足够的安全系数，工作级别要达到M5级（含M5级）以上；7.选择适用于高温场合的钢丝绳，且具有足够的安全系数。
8.尽可能采用遥控等远离热源的操纵方式，否则必须设置操作人员的安全通道。
三．冶金起重机械改造方案施工单位：XXXXXXXX集团有限公司使用单位：XXXXXXXXXXXXXXXXX规格型号：XXXXXXXXXXX设备名称：电动单梁起重机（一）改造前的准备1．根据安装合同，施工负责人及安全员到施工现场，勘察作业环境，道路，电源及照明设施，并估算，测量现场净空尺寸和极限尺寸，极限尺寸应符合/JBT306-94规定。
2．按GBJ301-88和G325要求检查，测量吊车梁建筑质量，达不到要求时，应会同建设部门采取加固措施。
电动单梁提升机的电控系统目录1概述1.1一般规定1.2适用标准1.3变频控制的优势1.4电气系统主数据2变频调速的主要优点2.1变频调速的主要效益表现2.2变频调速的主要特点3转型计划4系统转换计算5低压开关设备6工程设计和数据7电气安装和施工8调试9项目管理10技术联络1概述本技术规格书描述了电动单梁起重机变频系统的调试范围和范围。
1.1一般规定电动单梁起重机原控制系统由地面接触器控制，现应用户要求改造为遥控和变频控制。
1.2适用标准IEC、DIN、VDE1.3主要参数提升速度为0.8-8米/分钟。
小车运行速度为2-20米/分钟大车机构的运行速度为2-20米/英里。
1.4电气系统主数据电源380V 50Hz，三相四线主机构交流电机380 V低压控制系统36伏，50赫兹2变频调速的主要优点2.1变频调速主要实现:节能；提高生产效率；速度调节；提高产品性能；提高生产线的自动化程度，改善使用环境。
2.2变频调速的主要特点:2.2.1控制电机的启动电流，提高电机和减速器的使用寿命。
2.2.2降低电力线路的电压波动，保护电网。
2.2.3启动所需功率较低，从而达到节能降耗的效果。
2.2.4可控加速功能使起重机缓慢加速，使起重机运行平稳，减少机械磨损。
2.2.5运行速度可调，使用更方便。
2.2.6可调扭矩限制，保护机械免受损坏。
2.2.7受控停止模式，使停止更稳定。
2.2.8节能，可节能20%。
2.2.9可逆运行控制可以简化线路，降低变比。
3转型计划3.1启闭机运行机构:3.1.12-3T提升机运行电机为ZDY12-4/0.4KW，电压380V，电流1.25A，选用西门子变频器，型号为6sl 32240 ca 211 ua 0；；或ABB变频器，型号ACS550-01-03 a3-4；根据现场条件，选择进线电抗器。
制动电阻值210欧姆，功率0.3KW。
3.1.25T卷扬机运行电机为ZDY21-4/0.8KW，电压380V，电流2.4A，选用西门子变频器，型号为6sl 32240 ca 211 ua 0；；或者ABB变频器型号为ACS 550-01-05 a3-4；根据现场条件，选择进线电抗器。
制动电阻值210欧姆，功率0.4KW。
3.2启闭机起升机构:3.2.12T卷扬机提升电机为ZD31-4/3KW，电压380V，电流7.6A，选用西门子变频器，型号为6sl 32240cg 255 ua 0；；或者ABB变频器型号ACS 850-04-010a-5+j400+n 3050+n 5050；根据现场条件，选择进线电抗器。
制动电阻80欧姆，功率2KW。
3.2.23T卷扬机运行电机为ZD32-4/4.5KW，电压380V，电流11A，选用西门子变频器，型号为6sl 32240cg 275 ua 0；；或者ABB变频器型号ACS 850-04-018a-5+j400+n 3050+n 5050；根据现场条件，选择进线电抗器。
制动电阻40欧姆，功率3KW。
3.2.35T卷扬机运行电机为ZD41-4/7.5KW，电压380V，电流18A，选用西门子变频器，型号为6sl 32240cg 311 ua 0；；或者ABB变频器型号ACS 850-04-030 a-5+j400+n 3050+n 5050；根据现场条件，选择进线电抗器。
制动电阻20欧姆，功率6KW。
3.3大车运行机构:3.3.12-5T吊车大车运行电机为两台ZDY21-4/0.8KW，电压380V，总电流4.8A选用西门子变频器，型号为6sl 32240 ca 230 ua 0；；或者ABB变频器型号ACS550-01-06a 9-4；根据现场条件，选择进线电抗器。
制动电阻84欧姆，功率0.8KW。
3.4 制动电阻器提升机、运行机构、吊车大车运行机构选用的变频器制动电阻采用防尘耐高温管式电阻，固定在控制箱外部，保持良好的通风。
3.5 变频速度控制模式3.5.1用于起重机大车运行和卷扬机运行的变频器采用多速数字V/f控制方式。
3.5.2用于起重机大车运行和卷扬机运行的变频器采用无PG矢量控制方式。
3.6限位开关起重机作业用两端限位的机械和电气限位装置:电动葫芦起升用的有上限和下限的限位装置。
3.7低压电气部件主要低压电器元件为进口西门子和施耐德低压元件。
3.8操作模式地面遥控操作，遥控选择丁于品牌。
3.9电箱的敷设所有电气控制箱都固定在起重机的端梁或主梁的斜板上，便于维修。
电动葫芦上没有卸料器控制箱。
3.10电线和电缆起重机改造所需的电线电缆均为符合国标要求的优质名牌产品。
3.11变频器软件简介其他机构的工作原理与起升机构基本相同。
4系统转换计算一、起升机构电机变频器容量的计算:虽然起升机构的转动惯量很小，加速时间短，但考虑到电网电压波动的因素和劳动安全部门对1.25倍起升额定静载荷检测的要求，需要增加容量补偿系数K1，变频器的容量必须同时满足公式(1) ~ (3)的要求。
PCN≥(1)K1KPmηCOSΦPCN≥K1KUNIN×10-3(2)K√3KICN≥K1KIV(3)其中PM–负载所需电机的轴输出功率(KW )(此处，我们使用所选电机的功率，因为所选电机的功率必须大于负载所需电机的轴输出功率)η-电机的效率(通常约为0.9)φ-电机的功率因数(通常约为0.8)电机的非额定电压(v)IN --工频电源下电机的电流(A)K-电流波形的修正系数(1.05 ~ 1.1)PCN-逆变器的额定容量(KVA)ICN-变频器的额定电流(a)K1-容量补偿系数(通常为1.1 ~ 1.2)二、提升电机逆变器容量的计算:提升机的运行机构属于大惯性负载，其加减速时间一般不超过20S。
变频器短时过载能力为150%，时间为1min。
变频器的容量计算方法如下:PCN≥ICN≥妮妮KNPmIηCOSΦ其中PM–负载所需电机的轴输出功率(KW )(此处，我们使用所选电机的功率，因为所选电机的功率必须大于负载所需电机的轴输出功率)η-电机的效率(通常约为0.9)φ-电机的功率因数(通常约为0.8)IN --工频电源下电机的电流(A)K-电流波形的修正系数(1.05 ~ 1.1)PCN-逆变器的额定容量(KVA)ICN-变频器的额定电流(a)N-同时工作的电机数量三、大车运行机构电机逆变器容量的计算:起重机操作机构是重惯性负载，其加减速时间一般不超过20S。
变频器短时过载能力为150%，时间为1分钟。
如果电机在5分钟内的加速时间小于1分钟(这是一般情况)，变频器的容量计算方法如下:PCN≥ICN≥妮妮KNPmIηCOSΦ其中PM–负载所需电机的轴输出功率(KW )(此处，我们使用所选电机的功率，因为所选电机的功率必须大于负载所需电机的轴输出功率)η-电机的效率(通常约为0.9)φ-电机的功率因数(通常约为0.8)IN --工频电源下电机的电流(A)K-电流波形的修正系数(1.05 ~ 1.1)PCN-逆变器的额定容量(KVA)ICN-变频器的额定电流(a)N-同时工作的电机数量5低压开关设备备注:以下机柜各回路元件的数量和容量以设计图纸为准。
接触器等主要电器为施耐德或西门子产品。
5.1.1主控系统机柜的防护等级为IP20。
安装了以下组件:控制变压器，380/36伏交流电，100伏安用安全联锁实现安全功能的安全电路控制电压分配电路可监控的小型断路器5.1.2一套36VAC丁于牌遥控系统6工程设计和数据6.1信息根据以下要求准备图纸和资料:文件清单●详细电路图●电气设备接线图●使用、操作和维护说明。
●组件列表●应分别提供两套与所购电气设备相关的操作和维护说明书，如变频器、PLC、制动电阻和遥控器。
●所有调试完成后，提供现场更新的相关图纸。
资料:中文。
数量:2套书面材料7电气安装和施工起重机的电气安装施工必须由具有国家质检总局颁发的特种设备安装改造许可证的施工单位进行。
施工人员为省质量检验检疫局颁发的特种设备电气安装工。
8调试将提供合格的调试工程师，包括在用户现场进行调试。
调试报价基于以下假设:调试所涉及的机电安装部分完成后，调试可以顺利进行，正常工作时间内调试不应受到干扰。
调试期间，应保证供电。
调试包括我公司提供的所有部件和设备的测试、运行设定和现场试运行。
调试还包括检查限位开关等外围设备的电信号。
我方调试范围不包括:不属于我方供货范围的其他部件的调试。
在调试和试运行期间，抓斗用户工厂应协调电气设备的调试，并在必要时提供有经验的司机和熟悉本项目所涉及抓斗类型的电气人员配合我们的调试工程师。
客户必须指定一名授权代表到现场签署调试文件和电气系统交付和使用证书。
9项目管理这个项目的协调(限于我公司的供应区域)将由一个认真的、有经验的项目经理来完成。
项目经理将负责以下管理工作:●时间:时间控制包括制定日程和监控、时间记录和计划；●质量:质量控制是指指导项目的实施，确保项目质量符合技术规范中规定的质量要求。
●信息:信息控制旨在确保正确的人在正确的时间获得正确的信息。
一种方法是在项目规划中包含关键信息。
●组织:组织控制的目的是确保所有参与人员之间的沟通顺畅，项目实施过程中的情况使每个人都高效地工作。
●现场:现场管理旨在加强监督，确保施工和调试的进度。
10技术联络在买方收到所有商业单据的预付款后生效。
合同签订后五个工作日内，买方应向卖方提供主要机构的机械参数和工程进度。
卖方应在收到上述信息后10个工作日内向买方提供以下信息:●控制系统单线图主要设备清单卖方应在收到所有信息后10个工作日内向买方提供以下信息:●电气原理图●主要设备尺寸(电机、电气柜等。
)。
