RP系列角行程气动执行机构

RCP系列90角行程气动执行机构RCP系列90角行程气动执行机构的结构主要包括气动缸、活塞、阀杆、连杆、螺旋弹簧等组成。

其中，气动缸是执行机构的主要部件，用于产生推拉力，将气压能转化为机械能。

气动缸主要由缸筒、活塞和活塞杆组成，活塞能在缸筒内往复运动，从而实现对阀杆的推拉控制。

活塞杆连接着活塞和阀杆，起到传递力量和运动的作用。

螺旋弹簧则用于提供阀杆的复位力，将阀杆恢复至初始位置。

RCP系列90角行程气动执行机构的工作原理是利用气压对活塞产生推拉力，从而控制阀杆的运动。

当气源提供压缩空气进入气动缸内时，活塞由推定位调节至拉动位并将阀杆推动到相应位置，而当气源切断时，螺旋弹簧将活塞及阀杆复位到原始位置。

通过控制气源供气和切断，可以实现对阀杆的推拉控制，从而实现对系统的控制。

RCP系列90角行程气动执行机构具有结构简单、体积小、可靠性高等优点，可以广泛应用于各个领域。

首先，在自动化控制系统中，RCP系列90角行程气动执行机构可以用于控制流体管道中的阀门，实现对流体的切断、控制和调节。

其次，在工业领域中，RCP系列90角行程气动执行机构可用于控制生产线上的各种工作设备，如夹具、输送带等，实现对工件的定位和运动。

此外，RCP系列90角行程气动执行机构还可以用于机械手、自动喷涂机、冲床和切割机等自动化设备中，实现对工作装置的定位和运动。

总之，RCP系列90角行程气动执行机构是一种广泛应用于自动控制系统的气动执行机构，具有结构简单、体积小、可靠性高等优点。

它可以用于流体管道的控制、工业设备的定位和运动以及各类自动化设备的控制等多个领域。

随着自动化技术的不断发展，RCP系列90角行程气动执行机构在工业生产和自动化设备中的应用将会越来越广泛。

角行程单作用气缸型式
角行程单作用气缸型式包括但不限于以下几种：
1. 梅隆品牌的气动执行器。

例如，型号KT-DA°和KT-SR°的气动执行装置，以及活塞式角行程气动执行机构。

2. 宝德龙品牌的气动执行器。

例如，AT气动执行器球阀蝶阀气动头双单作
用弹簧复位90度角行程气缸。

3. 上海法登阀门有限公司的VATTEN/MOD/SR63单作用角行程气缸。

4. 上海迅捷梅隆控制系统有限公司的PLE052D/S复/单动型气动执行器和
角行程气缸。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

各种气动执行机构的动作特点和结构特点常见的调节阀气动执行机构主要有薄膜式执行机构、活塞式执行机构、长行程式执行机构和滚动膜片式执行机构四种。

其主要的动作特性和结构特点如下。

（1）薄膜式执行机构。

这是最为常见的一种机构。

其主要特点是结构简单、动作可靠、维修方便。

气动薄膜式执行机构分为正作用和反作用两种形式。

其信号压力为0.02~0.10Mpa，气源压力的最大值为0.50Mpa.当信号压力向下动作的为正作用执行机构，推杆向上动作的为反作用执行机构。

正、反作用执行机构的组成部件基本类同，主要有上膜盖、下膜盖、波纹薄膜、推杆、支架、压缩弹簧、弹簧座、调节件及阀位标尺等。

在正作用执行机构中加上一个装有O型密封圈的填块，再更换个别的零件，即可变为反作用执行机构。

这种执行机构的输出特性是比例式的，即输出位移与输入的信号是成比例的。

当信号压力通入薄膜室时，在薄膜上产生一个推力，使推杆移动并压缩弹簧；当弹簧的反作用力与信号压力在薄膜上产生的推力相平衡时，推杆则稳定在一个新的位置。

推杆的位移即为执行机构的直线输出位移，也称为行程。

（2）气动活塞式执行机构气动活塞式执行机构内部设有弹簧平衡装置，它的活塞随着汽缸两侧的压差而移动。

在气缸两侧可输入一个固定的信号压力和一个变动的信号压力，也可在其两侧均输入变动的信号压力。

气动活塞式执行机构的气缸的最大操作压力可达0.70Mpa。

由于没有弹簧的抵消作用，故其有很大的输出推力，特别适宜于高静压、高压差的工况。

这种机构的输出特性有比例式、两位式两种。

比例式就是指信号输入的信号压力与推杆的行程成比例关系，这类机构带有阀门定位嚣两位式机构则是根据输入活塞两侧的操作力压差来完成的，其活塞是由高压侧推向低压侧，使推杆由一个极端位置推移到另一个极端位置，亦即两位式执行机构主要是用来控制阀门的开关动作的。

（3）长行程式执行机构。

气动长行程执行机构主要由杠杆执行组件、反馈组件、波纹管及气缸等组成。

目录一、安全使用注意事项 (2)二、产品概述 (3)三、主要技术参数 (4)四、结构与原理 (5)五、安装 (10)六、调试与配线 (11)七、外形尺寸 (15)八、配套支架 (17)九、故障和解决办法 (20)十、订货说明 (20)1安全注意事项使用前请您认真阅读本说明书，并按说明书操作。

注意说明书中标有△的标志处，请务必遵守。

1.1电源与配线△接通电源之前，请确认电源电压与本执行器铭牌上注明的电源电压一致。

△电源配线应有足够的容量以满足执行器额定电流及启动电流的要求，否则，将可能引起配线烧坏造成事故。

△本执行器部位精密电子部件，请严格按照手册中接线图接线。

△请不要私自拆卸维修控制器，请与购买厂家或本公司联系。

△请安装地线并保持接地良好。

1.2 隔爆型执行器△选用隔爆型安装使用时，请严格遵守《中华人民国危险场所安全规程》中的规定：外接地牢固、良好；维修时先切断电源再打开护盖；连接电源的接线端子，爬电距离及电器间隙应大于8mm；定期检查密封圈的老化问题，如已经老化应及时更换。

更换零件须到生产厂家购买或与本公司联系，不得借用其他厂家零件；外壳应保持清洁，其最高表面温度不超过130℃。

1.3 露天安装△安装在露天中的执行器，在雨天不要开启护罩，请注意不要弄湿本执行器部或使其结霜。

△一旦部潮湿时，请切断电源，使其充分干燥后再接通电源。

△运转过程中请不要用手触摸电机表面，以免发生烫伤。

△本执行器不允许裸露运转，以防止机械卷入或发生触电危险。

△更换零件之前必须切断电源。

△发现生烟，异味或异常噪音时，请断电检查或与本公司联系。

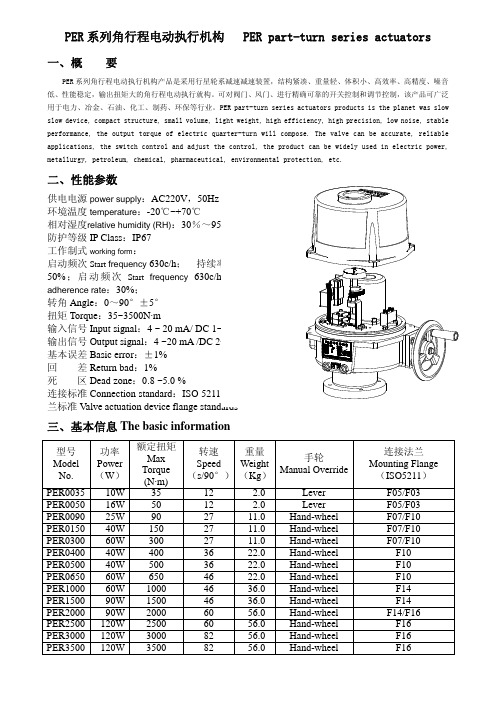

2 产品概述2.1 概述3810R系列电子式执行器是以220V交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA或DC1-5V），实现预定角位移运动的新型执行器。

本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

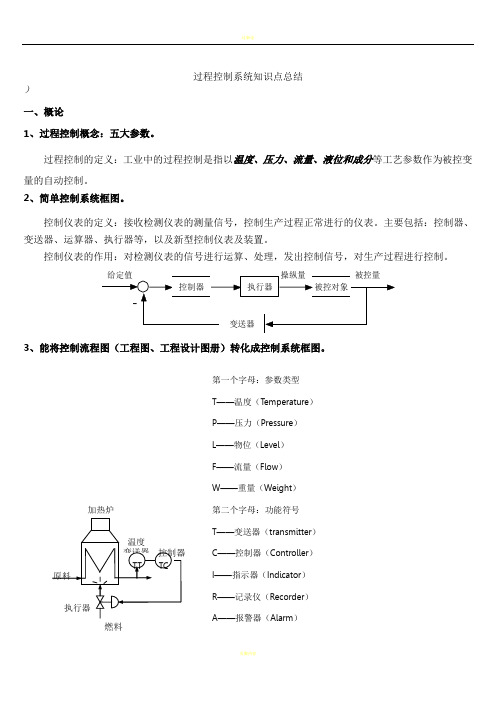

过程控制系统知识点总结） 一、概论1、过程控制概念：五大参数。

过程控制的定义：工业中的过程控制是指以温度、压力、流量、液位和成分等工艺参数作为被控变量的自动控制。

2、简单控制系统框图。

控制仪表的定义：接收检测仪表的测量信号，控制生产过程正常进行的仪表。

主要包括：控制器、变送器、运算器、执行器等，以及新型控制仪表及装置。

控制仪表的作用：对检测仪表的信号进行运算、处理，发出控制信号，对生产过程进行控制。

3、能将控制流程图（工程图、工程设计图册）转化成控制系统框图。

第一个字母：参数类型 T ——温度（Temperature ） P ——压力（Pressure ） L ——物位（Level ） F ——流量（Flow ） W ——重量（Weight ）第二个字母：功能符号 T ——变送器（transmitter ）C ——控制器（Controller ） I ——指示器（Indicator ） R ——记录仪（Recorder ）A ——报警器（Alarm ）加热炉燃料4、DDZ-Ⅲ型仪表的电压信号制，电流信号制。

QDZ-Ⅲ型仪表的信号制。

它们之间联用要采用电气转换器。

5、电信号的传输方式，各自特点。

电压传输特点：1). 某台仪表故障时基本不影响其它仪表；2). 有公共接地点；3). 传输过程有电压损耗，故电压信号不适宜远传。

电流信号的特点：1).某台仪表出故障时，影响其他仪表；2).无公共地点。

若要实现仪表各自的接地点,则应在仪表输入、输出端采取直流隔离措施。

6、变送器有四线制和二线制之分。

区别。

1、四线制：电源与信号分别传送，对电流信号的零点及元件的功耗无严格要求。

2、两线制：节省电缆及安装费用，有利于防爆。

活零点，两条线既是信号线又是电源线。

7、本安防爆系统的2个条件。

1、在危险场所使用本质安全型防爆仪表。

2、在控制室仪表与危险场所仪表之间设置安全栅，以限制流入危险场所的能量。

8、安全栅的作用、种类。

目录1、产品概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（1）2、主要技术参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（1）3、产品型号规格┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（2）4、结构与原理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（3）5、安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（9）6、调整┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（11）7、外形尺寸┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（14）8、配套支架┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（16）9、故障和解决办法┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（19）10、订货须知┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（19）11、安全使用注意事项┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄（19）使用本执行器时，请先认真阅读和理解本说明书，通过正确的使用和维护，充分发挥其效能。

1 产品概述3810R系列角行程电子式电动执行器是以220V交流单相电源做为驱动电源，接受来自调节器控制信号( DC4 ~ 20mA 或DC1 ~ 5V)，实现预定角位移（Q~90℃）运动的新型执行器。

本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

本系列执行器有以下主要特点：1.1 执行器设计有伺服系统(无需另配伺服放大器)，只需接入DC4 ~ 20mA（或DC1 ~5V）信号和AC220V单相电源即可工作。

内设接线端子，接线极为简单方便。

1.2 执行器的关键部件—控制器，采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。

1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。

1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。

）1.6 用状态选择开关可以设定（正、反动作。

Rotary概要 GENERAL该系列是一种采用多弹簧结构，重量轻、体积小、性能高、输出力大的气动薄膜式角行程执行机构。

其工作原理为：由调节仪表来的电或气信号经定位器转换而成的气压被输入到膜室内，作用于膜片上产生推力，使推杆移动，同时压缩弹簧直至和弹簧的反作用力相平衡，推杆的直线运动经曲柄机构转换成角行程输出,使输出轴转动到预定的位置。

该系列执行机构与定位器配合使用可实现高精度的位置控制。

This Series features high performance, high power dia-phragm actuators of a multi-spring type that are compact and light. With a positioner that receives pneumatic or electric signals, air-pressure is exerted on the diaphragm. Balancing the force of the air-pressured diaphragm and the force of the compressed spring creates a linear motion output. The scotch-yoke system converts the output to a rotating force and provides positioning to a required angle. This Series is designed to function with a positioner except in on-off control.标准规格 STANDARD SPECIFICATIONS型号Series 5200RA形式Type 多弹簧型Multi-spring type 尺寸Size 218、270、350、450、650动作Function 正作用型(DA) ：气压增加输出轴向右回转反作用型(RA) ：气压增加输出轴向左回转Direct acting (DA) ：Air to clockwise drive shaft rotation. Reverse acting (RA) ：Air to counter-clockwise drive shaft rotation.输出力矩Output torque 请参见表1。

高频气动角行程执行机构高频气动角行程执行机构是一种常见的气动执行机构，广泛应用于工业自动化领域。

它具有快速响应、高精度、可靠性高等特点，被广泛应用于各种自动化控制系统中。

高频气动角行程执行机构由气动驱动器、角行程传动机构和传感器组成。

气动驱动器是整个执行机构的动力来源，常见的有气缸和气动执行阀。

角行程传动机构是将气动驱动器的线性运动转换为角行程运动的装置，常见的有曲柄连杆机构和齿轮传动机构。

传感器用于检测执行机构的位置和动作状态，常见的有接近开关、光电开关等。

在高频气动角行程执行机构的工作过程中，气动驱动器通过气源将压缩空气转化为机械能，推动角行程传动机构实现角行程运动。

传感器实时监测执行机构的位置和动作状态，并将信号反馈给控制系统，实现对执行机构的精确控制。

高频气动角行程执行机构具有以下特点：1. 快速响应：由于气动驱动器的特性，高频气动角行程执行机构的响应速度非常快，可以在短时间内完成角行程运动，适用于高速运动的场景。

2. 高精度：角行程传动机构可以将气动驱动器的线性运动转换为精确的角行程运动，保证执行机构的精度和稳定性。

传感器的实时监测也可以提供准确的位置反馈，确保执行机构的位置控制精度。

3. 可靠性高：高频气动角行程执行机构采用气动驱动器，无需电源，避免了因电力故障而影响工作的情况。

气动元件结构简单，寿命长，具有较高的可靠性。

4. 适应性强：高频气动角行程执行机构可以通过调整气动驱动器的工作压力和气缸的尺寸来满足不同的工作需求。

角行程传动机构和传感器的组合也可以根据实际情况进行选择和调整，以适应不同的工作环境和要求。

高频气动角行程执行机构在工业自动化领域有着广泛的应用。

例如，在机床加工中，可以用于控制工件的旋转角度和位置；在流水线生产中，可以用于控制产品的装配和定位；在自动化仓储系统中，可以用于控制货物的搬运和堆垛。

高频气动角行程执行机构还可以与其他自动化设备配合使用，实现更加复杂的自动化控制系统。
