链路聚合和冗余链路设计

什么是核心交换机的链路聚合、冗余、堆叠、热备份一、链路聚合是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。

链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。

它可以用于扩展链路带宽，提供更高的连接可靠性。

1、举例公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。

如下图：如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。

用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。

同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。

创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk，允许相应的vlan通过；这样两楼的网络就可以正常通信了。

2、实现配置步骤：在SwitchA上创建Eth-Trunk1并配置为LACP模式。

SwitchB配置过程与SwitchA类似，不再赘述<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] mode lacp[SwitchA-Eth-Trunk1] quit配置SwitchA上的成员接口加入Eth-Trunk。

SwitchB配置过程与SwitchA类似，不再赘述[SwitchA] interface gigabitethernet 0/0/1[SwitchA-GigabitEthernet0/0/1] eth-trunk 1[SwitchA-GigabitEthernet0/0/1] quit[SwitchA] interface gigabitethernet 0/0/2[SwitchA-GigabitEthernet0/0/2] eth-trunk 1[SwitchA-GigabitEthernet0/0/2] quit[SwitchA] interface gigabitethernet 0/0/3[SwitchA-GigabitEthernet0/0/3] eth-trunk 1[SwitchA-GigabitEthernet0/0/3] quit在SwitchA上配置系统优先级为100，使其成为LACP主动端[SwitchA] lacp priority 100在SwitchA上配置活动接口上限阈值为2[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] max active-linknumber 2[SwitchA-Eth-Trunk1] quit在SwitchA上配置接口优先级确定活动链路[SwitchA] interface gigabitethernet 0/0/1[SwitchA-GigabitEthernet0/0/1] lacp priority 100[SwitchA-GigabitEthernet0/0/1] quit[SwitchA] interface gigabitethernet 0/0/2[SwitchA-GigabitEthernet0/0/2] lacp priority 100[SwitchA-GigabitEthernet0/0/2] quit二、链路冗余为了保持网络的稳定性，在多台交换机组成的网络环境中，通常都使用一些备份连接，以提高网络的效率、稳定性，这里的备份连接也称为备份链路或者冗余链路。

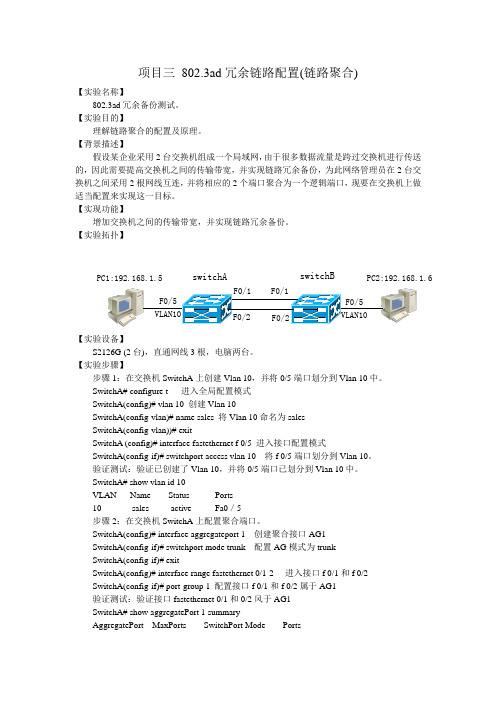

项目三 802.3ad 冗余链路配置(链路聚合)【实验名称】802.3ad 冗余备份测试。

【实验目的】理解链路聚合的配置及原理。

【背景描述】假设某企业采用2台交换机组成一个局域网，由于很多数据流量是跨过交换机进行传送的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在2台交换机之间采用2根网线互连，并将相应的2个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。

【实现功能】增加交换机之间的传输带宽，并实现链路冗余备份。

【实验拓扑】【实验设备】S2126G (2台)，直通网线3根，电脑两台。

【实验步骤】步骤1：在交换机SwitchA 上创建Vlan 10，并将0/5端口划分到Vlan 10中。

SwitchA# configure t 进入全局配置模式SwitchA(config)# vlan 10 创建Vlan 10SwitchA(config-vlan)# name sales 将Vlan 10命名为salesSwitchA(config-vlan))# exitSwitchA (config)# interface fastethernet f 0/5 进入接口配置模式SwitchA(config-if)# switchport access vlan 10 将f 0/5端口划分到Vlan 10。

验证测试：验证已创建了Vlan 10，并将0/5端口已划分到Vlan 10中。

SwitchA# show vlan id 10VLAN Name Status Ports10 sales active Fa0／5步骤2：在交换机SwitchA 上配置聚合端口。

SwitchA(config)# interface aggregateport 1 创建聚合接口AG1SwitchA(config-if)# switchport mode trunk 配置AG 模式为trunkSwitchA(config-if)# exitSwitchA(config)# interface range fastethernet 0/1-2 进入接口f 0/1和f 0/2 SwitchA(config-if)# port-group 1 配置接口f 0/1和f 0/2属于AG1验证测试：验证接口fastethernet 0/1和0/2风于AG1SwitchA# show aggregatePort 1 summaryAggregatePort MaxPorts SwitchPort ModePortsPC1:192.168.1.5 PC2:192.168.1.6 switchA switchBAg l 8 Enabled Trunk Fa0／1，Fa0／2步骤3：在交换机SwitchB上创建Vlan 10，并将0/5端口划分到Vlan 10中。

核心交换机的链路聚合、冗余、堆叠、热备份是什么？什么是核心交换机的链路聚合、冗余、堆叠、热备份，今天我们一起来了解这些专业术语！链路聚合是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。

链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。

它可以用于扩展链路带宽，提供更高的连接可靠性。

1、举例公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。

如下图：如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB 之间有较大的数据流量。

用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。

同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。

创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk，允许相应的vlan通过；这样两楼的网络就可以正常通信了。

2、实现配置步骤：在SwitchA上创建Eth-Trunk1并配置为LACP模式。

SwitchB配置过程与SwitchA类似，不再赘述system-view[HUAWEI] sysname SwitchA[SwitchA]interface eth-trunk 1[SwitchA-Eth-Trunk1] mode lacp[SwitchA-Eth-Trunk1] quit配置SwitchA上的成员接口加入Eth-Trunk。

SwitchB配置过程与SwitchA 类似，不再赘述[SwitchA] interface gigabitethernet 0/0/1[SwitchA-GigabitEthernet0/0/1] eth-trunk 1[SwitchA-GigabitEthernet0/0/1] quit[SwitchA] interface gigabitethernet0/0/2[SwitchA-GigabitEthernet0/0/2] eth-trunk 1[SwitchA-GigabitEthernet0/0/2] quit[SwitchA] interface gigabitethernet0/0/3[SwitchA-GigabitEthernet0/0/3] eth-trunk 1[SwitchA-GigabitEthernet0/0/3] quit在SwitchA上配置系统优先级为100，使其成为LACP主动端[SwitchA] lacp priority 100在SwitchA上配置活动接口上限阈值为2[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] max active-linknumber 2[SwitchA-Eth-Trunk1] quit在SwitchA上配置接口优先级确定活动链路[SwitchA] interface gigabitethernet0/0/1[SwitchA-GigabitEthernet0/0/1] lacp priority 100[SwitchA-GigabitEthernet0/0/1] quit[SwitchA] interface gigabitethernet0/0/2[SwitchA-GigabitEthernet0/0/2] lacp priority 100[SwitchA-GigabitEthernet0/0/2] quit 链路冗余为了保持网络的稳定性，在多台交换机组成的网络环境中，通常都使用一些备份连接，以提高网络的效率、稳定性，这里的备份连接也称为备份链路或者冗余链路。

链路冗余方案在现代社会中，网络已经成为人们生活中不可或缺的一部分。

无论是个人还是企业，都离不开网络的支持和连接。

然而，网络中的链路故障常常会给人们的生活和工作带来麻烦和困扰。

为了解决这个问题，人们提出了链路冗余方案。

链路冗余指的是在网络中同时使用多条物理链路进行数据传输。

当其中一条链路出现故障时，其他链路可以自动接管，确保数据传输的连续性和可靠性。

这种方案不仅可以提高网络的可用性，还可以减少数据丢失的可能性。

链路冗余方案有多种实现方式，下面将介绍几种常见的方法。

1. 多路径路由协议多路径路由协议通过为数据包选择多个最佳路径，实现链路冗余。

常见的多路径路由协议包括OSPF和BGP等。

这些协议通过不断监测网络拓扑和链路状态，动态选择最优路径，从而避免单一链路的故障对整个网络造成影响。

2. 链路聚合技术链路聚合技术是将多个物理链路绑定在一起，形成一个逻辑链路。

这样可以将网络流量均衡地分发到不同的链路上，从而提高网络的带宽利用率。

当其中一条链路故障时，流量可以自动转移到其他链路上，不会中断数据传输。

3. 冗余交换机设计在企业网络中，冗余交换机设计是常见的链路冗余方案。

通过将多个交换机连接成环形拓扑或者使用堆叠技术，实现冗余链路的部署。

当一条链路出现故障时，其他链路可以接管其工作，确保网络的正常运行。

4. 备用链路备用链路是一种简单而有效的链路冗余方案。

当主链路出现故障时，备用链路可以迅速接管数据传输。

这种方案可以应用于各种网络环境，包括家庭网络和企业网络等。

链路冗余方案的应用可以在很多场景中发挥重要作用。

比如，在金融行业中，如果没有链路冗余方案，银行系统的数据传输可能会中断，导致客户无法及时进行转账和交易。

而在医疗行业中，链路冗余方案可以保证医院信息系统的稳定运行，确保医生能够及时获取患者的病历和诊断结果。

然而，链路冗余方案也存在一些挑战和限制。

首先，部署链路冗余方案需要消耗更多的资源，包括物理设备和网络带宽等。

数据中心冗余设计确保设备可用性和可靠性的最佳实践数据中心是组织中心的重要部分，为存储和管理关键业务数据提供关键支持。

在现代数字化时代，数据中心的可用性和可靠性变得至关重要。

为了确保设备的可用性和可靠性，数据中心需要采取适当的冗余设计措施。

本文将介绍关于数据中心冗余设计的最佳实践，以确保设备的可用性和可靠性。

一、冗余设备冗余设备是数据中心冗余设计的核心。

通过使用冗余设备，可以实现故障容错和设备可用性的提高。

有两种常见的冗余设备设计：1. N+1冗余设计： N+1冗余设计是指在数据中心中多余一个备用设备。

例如，如果数据中心需要3个服务器，N+1冗余设计要求至少要有4个服务器。

这样，即使其中一个设备发生故障，数据中心仍然可以正常运行。

N+1冗余设计是一种经济高效的方法，提供了良好的设备可用性。

2. 2N冗余设计： 2N冗余设计要求有完全相同的冗余设备，并且每个设备都可以完全替代其他设备。

例如，如果数据中心需要3个服务器，2N冗余设计要求有6个完全相同的服务器。

2N冗余设计提供了更高的设备可用性，因为即使有两个设备同时发生故障，数据中心仍然可以正常运行。

然而，2N冗余设计的成本较高，需要更多的硬件和空间。

二、多路径冗余除了冗余设备，多路径冗余也是数据中心冗余设计的重要组成部分。

多路径冗余通过提供多条独立的数据传输路径，以确保在单一路径故障时数据中心的连通性。

1. 网络多路径冗余：在数据中心的网络设计中，可以使用网络交换机和链路聚合来实现网络多路径冗余。

通过使用多个交换机和聚合链路，并使用动态路由协议来维护网络最佳路径，可以在链路故障时实现自动切换，从而确保数据中心的连通性。

2. 电源多路径冗余：为了确保设备的可靠性，数据中心需要可靠的电源供应。

多路径冗余可以通过使用多个独立的电源和备用发电机实现。

在电源故障时，备用电源可以自动接管以保持数据中心的连续运行。

三、数据冗余数据冗余是指将数据存储在多个位置，以确保数据的安全性和可靠性。

路由器冗余设计及高可用性配置在现代网络中，路由器作为核心设备之一，负责将数据包从源设备传输到目标设备。

为了确保网络的稳定性和可靠性，冗余设计和高可用性配置在路由器中变得越来越重要。

本文将介绍路由器冗余设计的概念，并详细讨论如何配置实现高可用性。

一、路由器冗余设计概述路由器冗余设计是一种通过增加备用设备来提供冗余，以确保在主设备发生故障时网络服务的连续性。

主要的路由器冗余设计包括冗余路由器、冗余链路和冗余接口。

1. 冗余路由器冗余路由器是指在网络中设置备用路由器，当主路由器出现故障时，备用路由器能够自动接管主路由器的任务。

常见的冗余路由器技术包括热备份路由器（HSRP）、虚拟路由冗余协议（VRRP）和基于隧道的冗余路由器（TGRE）。

2. 冗余链路冗余链路是指为相同的网络连接提供备用路径，以便在主链路故障时实现数据的冗余传输。

通过设置备用链路，可以增加网络的可用性和容错能力。

常见的冗余链路技术包括热备份链路（HSB）、链路聚合（Link Aggregation）和静态路由。

3. 冗余接口冗余接口是指为主接口提供备用接口，以提供对同一网络的冗余连接。

通过设置冗余接口，可以实现对主接口故障的快速切换，从而减少因主接口故障而导致的网络中断时间。

常见的冗余接口技术包括冗余接口卡（RIC）、虚拟接口红利（VIF）和链路聚合。

二、高可用性配置高可用性配置是指通过合理的配置手段，提高网络设备的性能和可靠性，确保网络服务的连续性和稳定性。

在路由器中实现高可用性配置的关键配置包括设备冗余、链路冗余和路由协议冗余。

1. 设备冗余配置设备冗余配置是指在网络中设置备用设备，以实现在主设备故障时的自动备援。

具体配置包括创建冗余设备组、配置备用设备的优先级和设置IP地址等。

例如，在HSRP中，可以通过配置虚拟IP地址和优先级来实现冗余路由器的自动切换。

2. 链路冗余配置链路冗余配置是指为相同的网络连接提供备用路径，以实现链路的冗余传输。

链路冗余技术链路冗余技术是一种网络设计和管理技术，它通过在网络中增加冗余链路来提高网络的可靠性和可用性。

在传统的网络设计中，网络管理员通常会使用单一链路连接网络设备，这种设计方式存在单点故障的风险，一旦链路出现故障，整个网络就会瘫痪。

而链路冗余技术可以有效地解决这个问题。

链路冗余技术的核心思想是在网络中增加多条冗余链路，这些链路可以在主链路出现故障时自动接管数据传输任务，从而保证网络的连通性和可靠性。

在链路冗余技术中，常用的实现方式包括STP （Spanning Tree Protocol）、RSTP（Rapid Spanning Tree Protocol）、MSTP（Multiple Spanning Tree Protocol）等。

STP是最早的链路冗余技术，它通过计算网络中的最短路径来避免网络中的环路，从而保证数据的正常传输。

但是STP存在收敛时间长、带宽利用率低等问题，因此在实际应用中逐渐被RSTP和MSTP 所取代。

RSTP是STP的改进版，它通过快速收敛机制来缩短网络恢复时间，从而提高网络的可用性。

MSTP则是在RSTP的基础上进一步优化，它可以将网络划分为多个区域，每个区域内部使用独立的STP实例，从而提高网络的可扩展性和灵活性。

除了STP、RSTP和MSTP之外，链路冗余技术还有其他实现方式，例如VRRP（Virtual Router Redundancy Protocol）、HSRP（Hot Standby Router Protocol）等。

这些技术都可以有效地提高网络的可靠性和可用性，但是在实际应用中需要根据具体情况选择合适的技术方案。

链路冗余技术是一种非常重要的网络设计和管理技术，它可以有效地提高网络的可靠性和可用性，从而保证网络的正常运行。

在实际应用中，网络管理员需要根据具体情况选择合适的技术方案，并进行合理的配置和管理，才能充分发挥链路冗余技术的优势。

链路冗余方案在网络通信中，链路冗余方案是一种有效的措施，用于提高通信的可靠性和稳定性。

通过构建多个冗余链路，即多个备用路径，当主链路出现故障时，可以立即切换到备用链路，确保数据的传输不受中断。

本文将介绍链路冗余方案的基本原理和常见的实施方法。

一、链路冗余方案的原理链路冗余方案的基本原理是通过建立备用链路，实现对主链路故障的快速检测和切换。

当主链路出现故障时，系统可以自动将数据流量切换到备用链路上，确保通信的连续性。

下面我们将介绍两种常见的链路冗余方案。

1. 无环冗余方案无环冗余方案采用了物理层的技术手段，在物理链路上构建备用链路，如备用光纤、备用网线等。

当主链路故障时，系统会自动检测到链路中断，并切换到备用链路上进行数据传输。

这种方案的优点是实现简单、切换速度快，但需要投入较高的成本。

2. 有环冗余方案有环冗余方案采用了网络层的技术手段，在网络拓扑结构中构建冗余路径。

通过路由器的冗余配置，将数据流量同时发送到不同的路径上，当主链路故障时，数据可以通过备用路径继续传输。

这种方案的优点是成本相对较低，但需要进行复杂的网络配置和路由算法的优化。

二、链路冗余方案的实施方法根据不同的网络规模和应用需求，链路冗余方案可以灵活选择和组合不同的技术手段。

下面将介绍几种常见的实施方法。

1. 业务级冗余在业务级冗余方案中，可以通过负载均衡技术将数据流量平均分配到多条链路上，实现对主链路故障的快速响应。

当主链路故障时，数据可以自动切换到备用链路上，无需人工干预。

常见的业务级冗余方案有链路聚合和流量分发。

2. 设备级冗余设备级冗余方案通常在关键设备上实施，如路由器、交换机等。

通过配置冗余设备，当主设备故障时，备用设备可以接管数据传输任务，确保网络的连续性。

常见的设备级冗余方案有热备份、冷备份和温备份。

3. 网络拓扑优化通过优化网络拓扑结构，可以构建更多的备用路径，增加链路冗余的可靠性。

常见的网络拓扑优化方案有环路优化、多路径算法等。

链路聚合1 链路聚合的概念将多个物理端口绑定为一个聚合端口，使其工作起来就像一个通道一样。

将多个物理链路捆绑在一起后，不但提升了整个网络的带宽，而且数据还可以同时通过被绑定的多个物理链路传输，具有链路冗余的作用，在网络出现故障或其它原因断开其中一条或多条链路时，剩下的链路还可以工作。

采用链路聚合后，逻辑链路的带宽增加了大约(n-1)倍，这里，n为聚合的路数。

另外，聚合后，可靠性大大提高，因为，n条链路中只要有一条可以正常工作，则这个链路就可以工作。

除此之外，链路聚合可以实现负载均衡。

因为，通过链路聚合连接在一起的两个（或多个）交换机（或其他网络设备），通过内部控制，也可以合理地将数据分配在被聚合连接的设备上，实现负载分担。

2 LACP链路聚合2.1LACP概念基于IEEE802.3ad标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。

LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元）与对端交互信息。

2.2LACP作用在LACP协议中，链路的两端分别称为Actor和Partner，双方通过交换LACPDU报文，向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。

对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，双方可以对端口加入或退出某个动态汇聚组达成一致。

从而决定哪些链路可以加入同一聚合组以及某一条链路何时能够加入聚合组。

按照802.1ad标准, lacp协议中，源地址应该是发送LACPDU信息的端口号的MAC地址，目的地址是一组播地址。

2.3操作Key操作Key是在端口汇聚时，系统根据端口的配置（即速率、双工、基本配置等）生成的一个配置组合。

配置组合中，任一项的变化都会引起Key值的重新计算对于同一聚合组来说，同组成员一定有相同的操作Key。
