光模块的种类

光模块一、光收发一体模块定义光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

二、光收发一体模块分类按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GESDH应用的155M、622M、2.5G、10G按照封装分：1×9、SFF、SFP、GBIC、XENPAK、XFP，各种封装见1×9封装——焊接型光模块，一般速度不高于千兆，多采用SC接口SFF封装——焊接小封装光模块，一般速度不高于千兆，多采用LC接口GBIC封装——热插拔千兆接口光模块，采用SC接口SFP封装——热插拔小封装模块，目前最高数率可达4G，多采用LC接口XENPAK封装——应用在万兆以太网，采用SC接口XFP封装——10G光模块，可用在万兆以太网，SONET等多种系统，多采用LC接口按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm等等按照使用方式分：非热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）三、光纤连接器的分类和主要规格参数光纤连接器是在一段光纤的两头都安装上连接头，主要作光配线使用。

按照光纤的类型分：单模光纤连接器（一般为G.652纤：光纤内径9um，外径125um），多模光纤连接器按照光纤连接器的连接头形式分：FC，SC，ST，LC，MU，MTRJ等等，目前常用的有FC，SC，ST，LC，FC型——最早由日本NTT研制。

光收发一体模块：1.SFP：热插拔光模块，SFP常规产品（双纤双向、单纤双向）、SGMII SFP（百兆千兆速率互转）、多速率传输的SFP光模块（155M~~~2.67G）。

2.XFP：万兆模块，波长有850nm、1310nm、1550nm，距离从220m到80km，LC接口3.SFP+：10.3G的传输速率，850nm和1310nm，距离从330m到20km，LC接口。

4.GBIC：千兆速率，单纤/双纤，850/1310/1490/1550nm，RJ45/SC/LC，100m到120KM。

5.SFF：双纤/单纤，155M/622M/1.25G/2.5G，850/1310/1550nm，550m~~~120Km，LC接口，2X5/2X10小型化封装。

6.1x9：双纤/单纤/单发/单收，SC/FC链接，产品支持定制。

6.GPON：2X10,ONU端，SC插座/尾纤，突发模块式发射/持续模块式接受，突发模式支持DDMI功能，分工业级/商业级两级温度，完全支持SFF MAS协议及ITU-T G.984.2和ITU-TG.984.2—2006的修订版，符合RoHS6。

7.GEPON：SFP封装，SC接口或者其他损失还原连接器，千兆对称，ONU端1310nm的突发模式，1490nm的持续接收模式，OLT端恰好和ONU端相反，支持IEEE 802.3ah 和IEC-60825标准，符合RoHS。

8.EPON：SFF/SFP封装，符合IEEE Std 802.3ah?-2004协议标准，1.25G对称，单纤双向数据传输，1490波长的持续发射模式，1310nm的突然接受模式。

9.SFP EPON：SFP封装，1.25G传输速率，千兆以太网，无源光网OLT端。

10.SFF EPON：OLT端和ONU端，SFF封装，1.25G，10KM距离，1310nm/1490nm。

9.SFP CWDM：SFP封装，155M/622M/1.25G，40Km/80KM，1270nm—1610nm，广泛应用于以太网/光纤通信/同步光纤网/同步数字序列。

光模块分类及应用场景
光模块是一种将光电子器件封装在一起的组件，它可以将光信号转换
为电信号或将电信号转换为光信号。

根据其功能和应用场景的不同，
光模块可以分为多种类型。

一、光收发模块
光收发模块是一种将光信号转换为电信号或将电信号转换为光信号的
光模块。

它通常由光电转换器、放大器、滤波器、调制器、解调器等
组件组成。

光收发模块广泛应用于光通信、光存储、光传感等领域。

二、光放大器模块
光放大器模块是一种能够放大光信号的光模块。

它通常由光放大器、
滤波器、控制电路等组件组成。

光放大器模块广泛应用于光通信、光
存储、光传感等领域。

三、光开关模块
光开关模块是一种能够控制光信号传输路径的光模块。

它通常由光开关、驱动电路、控制电路等组件组成。

光开关模块广泛应用于光通信、
光计算、光存储等领域。

四、光衰减器模块
光衰减器模块是一种能够调节光信号强度的光模块。

它通常由光衰减器、驱动电路、控制电路等组件组成。

光衰减器模块广泛应用于光通信、光计算、光存储等领域。

五、光监测模块
光监测模块是一种能够监测光信号强度、波长、偏振等参数的光模块。

它通常由光探测器、滤波器、放大器、控制电路等组件组成。

光监测
模块广泛应用于光通信、光计算、光存储等领域。

光模块在现代通信、计算、存储等领域中发挥着重要作用。

随着科技
的不断发展，光模块的种类和应用场景也在不断扩展和深化。

未来，
光模块将继续发挥重要作用，推动信息技术的发展和进步。

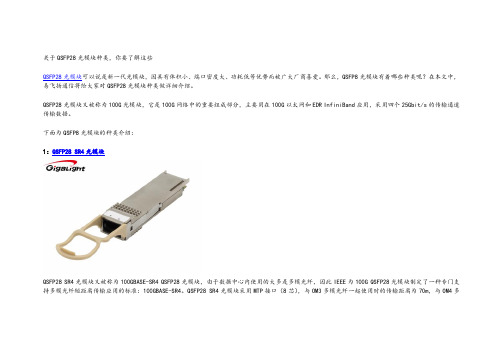

关于QSFP28光模块种类，你要了解这些QSFP28光模块可以说是新一代光模块，因具有体积小、端口密度大、功耗低等优势而被广大厂商喜爱。

那么，QSFP8光模块有着哪些种类呢？在本文中，易飞扬通信将给大家对QSFP28光模块种类做详细介绍。

QSFP28光模块又被称为100G光模块，它是100G网络中的重要组成部分，主要用在100G以太网和EDR InfiniBand应用，采用四个25Gbit/s的传输通道传输数据。

下面为QSFP8光模块的种类介绍：1：QSFP28 SR4光模块QSFP28 SR4光模块又被称为100GBASE-SR4 QSFP28光模块，由于数据中心内使用的大多是多模光纤，因此IEEE为100G QSFP28光模块制定了一种专门支持多模光纤短距离传输应用的标准：100GBASE-SR4。

QSFP28 SR4光模块采用MTP接口（8芯），与OM3多模光纤一起使用时的传输距离为70m，与OM4多模光纤一起使用时的传输距离是100m，适合短距离传输，QSFP28 SR4光模块属于并行100G光模块，具有端口密度高、成本低等优势。

产品特性如下：（100G QSFP28 SR4 100m光模块）·4通道全双工收发模块·传输速率高达每通道26Gbps·支持40GE和56GE FDR两种速率·4通道850nm VCSEL阵列·4通道PIN光电探测器阵列·接收端和发射端内置CDR电路·支持CDR旁路·低功耗<2.5W·QSFP热插拔封装·OM3多模光纤(MMF)的最大传输距离为70m,OM4 MMF时为100m·光纤接口可接受单MPO·内置数字诊断功能·工作温度0℃ ~70℃·3.3 v电源电压·满足RoHS-6(无铅)2：QSFP28 LR4光模块QSFP28 LR4光模块又被称为100GBASE-LR4 QSFP28光模块，对于100G长距离传输，IEEE为100G QSFP28光模块制定了100GBASE-LR4标准。

100G光模块汇总：全面介绍100G光模块型号、种类、功能-易飞扬随着数据中心的升级、人们对于宽带的需求越来越大，100G光模块在网络中的应用也越来越广泛，也越来越重要。

早在2006年，IEEE就成立了以研究制定下一代高速以太网100G标准为目标的HSSG，但因研究人员对100G与40G以太网标准的分歧，最终HSSG制定一个包含40G和100G两个速度的标准。

随着IEEE的40G/100G以太网标准的发布，人们对数据中心、运营商网络等密集高性能计算环境应用中的宽带需求得以满足，同时也推动了万兆以太网的普及，可以提供更多的万兆链路汇聚。

那么，现在市面上都有哪些100G光模块呢？今天，小编就参照易飞扬通信给大家全面介绍100G光模块型号、种类、功能。

100G QSFP28 CWDM4 2KM光模块100G QSFP28 CWDM4 2KM光模块，专为光通信应用设计符合QSFP MSA、CWDM4 MSA和IEEE P802.3bm标准的部分。

该模块将25Gb/s电子数据的4个输入通道转换为4个CWDM光信号通道将它们多路传输到一个单独的通道，用于100Gb/s光传输。

相反地，在接收端，该模块将100Gb/s的光输入多路复用到CWDM光信号的4个通道上将其转换为4个输出通道的电气数据。

100G QSFP28回环光模块易飞扬gqs-mpo101-lp QSFP28有源电子环路用于测试QSFP28收发端口的板级测试。

通过取代全功能QSFP28收发器，电路回路提供了一种低成本有效的低损耗方法QSFP28端口测试。

gqs-mpo101-lp包装在标准的MSA外壳中，与所有QSFP28端口兼容。

从主机发送数据被电路由(内部回环模块)到接收数据输出，并返回到主机。

自从回送模块不包含激光二极管、光电二极管、激光驱动器或transimpedance放大器芯片等，它提供了一个在研发验证、生产测试和现场测试过程中，对QSFP28端口进行经济运行。

光纤、光模块及光接口常用知识为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。

以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称：SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口一、小封装可插拔收发器XENPAK：10-Gigabit EtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。

二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST 型和KTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

三、光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。
