各种光模块的分类

光模块一、光收发一体模块定义光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

二、光收发一体模块分类按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GESDH应用的155M、622M、2.5G、10G按照封装分：1×9、SFF、SFP、GBIC、XENPAK、XFP，各种封装见1×9封装——焊接型光模块，一般速度不高于千兆，多采用SC接口SFF封装——焊接小封装光模块，一般速度不高于千兆，多采用LC接口GBIC封装——热插拔千兆接口光模块，采用SC接口SFP封装——热插拔小封装模块，目前最高数率可达4G，多采用LC接口XENPAK封装——应用在万兆以太网，采用SC接口XFP封装——10G光模块，可用在万兆以太网，SONET等多种系统，多采用LC接口按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm等等按照使用方式分：非热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）三、光纤连接器的分类和主要规格参数光纤连接器是在一段光纤的两头都安装上连接头，主要作光配线使用。

按照光纤的类型分：单模光纤连接器（一般为G.652纤：光纤内径9um，外径125um），多模光纤连接器按照光纤连接器的连接头形式分：FC，SC，ST，LC，MU，MTRJ等等，目前常用的有FC，SC，ST，LC，FC型——最早由日本NTT研制。

光收发一体模块：1.SFP：热插拔光模块，SFP常规产品（双纤双向、单纤双向）、SGMII SFP（百兆千兆速率互转）、多速率传输的SFP光模块（155M~~~2.67G）。

2.XFP：万兆模块，波长有850nm、1310nm、1550nm，距离从220m到80km，LC接口3.SFP+：10.3G的传输速率，850nm和1310nm，距离从330m到20km，LC接口。

4.GBIC：千兆速率，单纤/双纤，850/1310/1490/1550nm，RJ45/SC/LC，100m到120KM。

5.SFF：双纤/单纤，155M/622M/1.25G/2.5G，850/1310/1550nm，550m~~~120Km，LC接口，2X5/2X10小型化封装。

6.1x9：双纤/单纤/单发/单收，SC/FC链接，产品支持定制。

6.GPON：2X10,ONU端，SC插座/尾纤，突发模块式发射/持续模块式接受，突发模式支持DDMI功能，分工业级/商业级两级温度，完全支持SFF MAS协议及ITU-T G.984.2和ITU-TG.984.2—2006的修订版，符合RoHS6。

7.GEPON：SFP封装，SC接口或者其他损失还原连接器，千兆对称，ONU端1310nm的突发模式，1490nm的持续接收模式，OLT端恰好和ONU端相反，支持IEEE 802.3ah 和IEC-60825标准，符合RoHS。

8.EPON：SFF/SFP封装，符合IEEE Std 802.3ah?-2004协议标准，1.25G对称，单纤双向数据传输，1490波长的持续发射模式，1310nm的突然接受模式。

9.SFP EPON：SFP封装，1.25G传输速率，千兆以太网，无源光网OLT端。

10.SFF EPON：OLT端和ONU端，SFF封装，1.25G，10KM距离，1310nm/1490nm。

9.SFP CWDM：SFP封装，155M/622M/1.25G，40Km/80KM，1270nm—1610nm，广泛应用于以太网/光纤通信/同步光纤网/同步数字序列。

超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

光模块分类及应用场景光模块是光通信领域中常见的设备，广泛应用于通信设备、数据中心、光纤网络等领域。

根据不同的功能和应用场景，光模块可以分为多个分类。

本文将从不同的角度介绍光模块的分类及其应用场景。

一、按传输介质分类1. 单模光模块单模光模块是使用单模光纤传输信号的模块，适用于长距离传输。

由于单模光纤的传输损耗较小，单模光模块具有较高的传输速率和较远的传输距离。

它常用于光纤通信、有线电视和光纤传感等领域。

2. 多模光模块多模光模块是使用多模光纤传输信号的模块，适用于短距离传输。

多模光纤的传输损耗较大，多模光模块的传输速率和传输距离相对较低。

它常用于数据中心、局域网和企业内部通信等领域。

二、按工作波长分类1. 850nm光模块850nm光模块工作波长为850纳米，适用于短距离传输。

它通常使用多模光纤进行传输，常用于数据中心、局域网和企业内部通信等场景。

2. 1310nm光模块1310nm光模块工作波长为1310纳米，适用于中距离传输。

它通常使用单模光纤进行传输，常用于光纤通信、有线电视和光纤传感等领域。

3. 1550nm光模块1550nm光模块工作波长为1550纳米，适用于长距离传输。

它通常使用单模光纤进行传输，常用于光纤通信、有线电视和光纤传感等领域。

三、按应用场景分类1. 光收发器模块光收发器模块是一种集成了光发射和光接收功能的模块，常用于光纤通信领域。

它能够将电信号转换为光信号，并通过光纤传输；同时，它还能将接收到的光信号转换为电信号进行处理。

2. 光放大器模块光放大器模块是一种能够放大光信号的模块，常用于光纤通信中的光纤放大器。

它能够增强信号强度，延长传输距离，并提高传输质量。

3. 光开关模块光开关模块是一种能够实现光信号的切换和转接的模块，常用于光交换机和光网络中。

它能够根据需要将光信号切换到不同的路径，实现光路的灵活控制和管理。

4. 光传感模块光传感模块是一种能够实现光信号的检测和测量的模块，常用于光纤传感和光学测量等领域。

光模块分类
光模块是用于数据传输的一种电子元件，以光为媒介，将电信号转换
成光信号，通过光纤实现传输。

光模块可以分为：
1、激光器模块：激光器模块是由激光发射器和光电流转换器组成的
一种光模块，用于实现电信号转换成激光信号的传输。

2、LED模块：LED模块是由发光二极管和光电流转换器组成的光模块，用于实现电信号转换成LED光信号的传输。

3、光口模块：光口模块是通过光纤连接的一种光模块，用于将网络
信号从一端传输到另一端，实现远距离信号传输。

4、光纤收发模块：光纤收发模块是将电信号转换成光信号，并将接
收到的光信号转换为电信号的一种光模块，用于实现电信号到光信号的双
向传输。

5、太赫兹模块：太赫兹模块是由太赫兹探头，太赫兹收发器，控制
电路等部件组成的光模块，用于实现太赫兹的数据传输。

6、投影仪激光模块：投影仪激光模块是由激光源，激光驱动器，激
光器等部件组成的光模块，用于投影仪实现多色彩的画面。

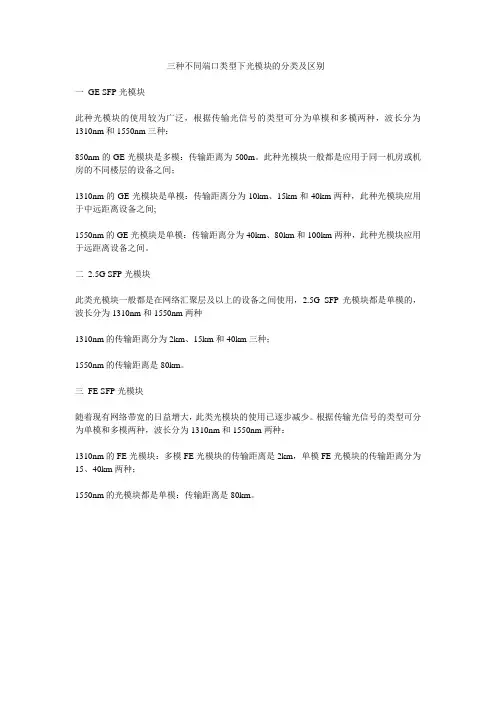

三种不同端口类型下光模块的分类及区别
一GE SFP光模块
此种光模块的使用较为广泛，根据传输光信号的类型可分为单模和多模两种，波长分为1310nm和1550nm三种：
850nm的GE光模块是多模：传输距离为500m。

此种光模块一般都是应用于同一机房或机房的不同楼层的设备之间；
1310nm的GE光模块是单模：传输距离分为10km、15km和40km两种，此种光模块应用于中远距离设备之间;
1550nm的GE光模块是单模：传输距离分为40km、80km和100km两种，此种光模块应用于远距离设备之间。

二2.5G SFP光模块
此类光模块一般都是在网络汇聚层及以上的设备之间使用，2.5G SFP光模块都是单模的，波长分为1310nm和1550nm两种
1310nm的传输距离分为2km、15km和40km三种；
1550nm的传输距离是80km。

三FE SFP光模块
随着现有网络带宽的日益增大，此类光模块的使用已逐步减少。

根据传输光信号的类型可分为单模和多模两种，波长分为1310nm和1550nm两种：
1310nm的FE光模块：多模FE光模块的传输距离是2km，单模FE光模块的传输距离分为15、40km两种；
1550nm的光模块都是单模：传输距离是80km。

光模块分类及应用场景一、光模块分类光模块是一种能够将电信号转化为光信号并传输的设备。

根据其不同的应用场景和功能需求，光模块可分为多个不同的类型。

1.1 传输速率分类根据光模块的传输速率，可以将其分为以下几类：•低速模块：传输速率小于10Gbps，常见的有1G、2.5G、4G和8G等。

•中速模块：传输速率在10Gbps到40Gbps之间，常见的有10G、25G和40G 等。

•高速模块：传输速率在40Gbps以上，常见的有100G、200G和400G等。

1.2 光模块封装分类根据光模块的封装形式，可以将其分为以下几类：•SFP模块：全称是Small Form-factor Pluggable模块，是一种小型的光模块封装。

常见的有SFP、SFP+和SFP28等。

•QSFP模块：全称是Quad Small Form-factor Pluggable模块，是一种四通道的小型光模块封装。

常见的有QSFP、QSFP+和QSFP28等。

•CFP模块：全称是C Form-factor Pluggable模块，是一种用于高速传输的大型光模块封装。

常见的有CFP和CFP2等。

•CXP模块：全称是C form-factor Pluggable Express模块，是一种用于超高速传输的大型光模块封装。

1.3 应用领域分类根据光模块的应用领域，可以将其分为以下几类：•数据中心：随着云计算和大数据时代的到来，数据中心对传输速率和容量要求越来越高。

常见的光模块有40Gbps、100Gbps甚至400Gbps及以上的模块。

这些模块通常采用高速率和密集封装的形式，以满足数据中心高带宽需求。

•广域网：在广域网领域，光模块通常需要具备较长的传输距离和稳定性。

常见的光模块有1.25Gbps、10Gbps和100Gbps等。

这些模块通常采用较大的封装形式，以满足远距离传输的需求。

•无线通信：在无线通信领域，光模块通常用于光纤和无线设备之间的数据传输。

光模块封装类型分类以光模块封装类型分类为标题，写一篇文章。

光模块是光通信领域中非常重要的组件，它能够将电信号转换为光信号，实现光纤传输。

根据封装的不同方式，光模块可以分为多种类型。

本文将对光模块的封装类型进行分类介绍。

一、直插式光模块直插式光模块是一种常见的封装形式，它采用直接插入到光模块插座中的方式进行连接。

这种封装类型具有体积小、安装方便等特点，广泛应用于数据中心、企业局域网等场景。

常见的直插式光模块有SFP、XFP、QSFP等。

SFP（Small Form-factor Pluggable）是一种小尺寸的光模块，支持多种传输速率和传输距离。

它广泛应用在以太网、光纤通信等领域。

SFP模块可以实现热插拔，方便维护和升级。

XFP（10 Gigabit Small Form-factor Pluggable）是一种支持10G传输速率的光模块。

它在传输速率和尺寸上相对于SFP有所提升，适用于高速率数据传输和光网络应用。

QSFP（Quad Small Form-factor Pluggable）是一种支持高密度端口的光模块。

它可以同时传输4个信号，支持多种传输速率和传输距离。

QSFP模块广泛应用于高速率数据传输和光网络中。

二、模块化光模块模块化光模块是一种将光模块封装在机械结构中的形式，可以为光模块提供更好的保护和散热性能。

常见的模块化光模块有CXP、CFP等。

CXP（100 Gigabit Parallel Active Optical Cable）是一种支持高速率传输的模块化光模块。

它采用多芯光纤进行连接，支持100G 传输速率。

CXP模块广泛应用于高速率数据中心和计算机网络中。

CFP（C Form-factor Pluggable）是一种支持高速率传输的模块化光模块。

它采用较大的尺寸，支持100G和400G传输速率。

CFP 模块在数据中心、光网络等领域有着广泛的应用。

三、封装尺寸分类除了直插式和模块化的分类方式，光模块还可以根据封装尺寸的不同进行分类。
