配电线路更换导线标准化作业指导书

更换导线作业指导书一、任务背景为确保电力输送系统的正常运行，更换导线是一项必要的维护工作。

本文档旨在提供更换导线的作业指导，确保作业过程安全、高效。

二、作业准备1. 确定更换导线的具体位置和范围，包括杆塔编号、导线型号和规格等信息。

2. 获取所需的工具和设备，如导线夹具、绝缘手套、安全带、螺丝刀等。

3. 确保作业人员具备相关的技术知识和操作经验，并进行必要的培训和安全教育。

4. 检查作业现场的安全条件，包括地面平整度、杆塔的稳定性、天气状况等。

三、作业步骤1. 作业前的准备a. 确保作业人员佩戴个人防护装备，如安全帽、绝缘手套、安全鞋等。

b. 检查所需的工具和设备是否完好，并进行必要的维护和检修。

c. 确定作业人员的分工和职责，确保作业过程的协调和安全。

d. 根据现场情况，制定详细的作业方案，包括作业顺序、安全措施等。

2. 导线拆除a. 根据作业方案，先拆除旧导线的固定夹具，如螺丝、夹子等。

b. 使用适当的工具和设备，将旧导线从杆塔上取下，并妥善存放。

c. 检查杆塔和支架的稳定性，确保安全无风险。

3. 导线安装a. 根据导线型号和规格，选择合适的导线，并进行必要的检查和测试。

b. 将新导线固定在杆塔上，确保导线的平整度和张力符合要求。

c. 使用导线夹具和绝缘手套等工具，将导线与杆塔、支架等连接，确保连接牢固可靠。

4. 作业结束a. 检查新导线的安装质量，确保符合相关标准和要求。

b. 清理现场，将作业过程中产生的垃圾和废料妥善处理。

c. 汇报作业结果，包括新导线的安装情况、作业过程中的问题和改进意见等。

四、安全注意事项1. 严格遵守相关安全操作规程和标准，确保作业过程安全可靠。

2. 在作业过程中，注意防止导线断裂、杆塔倒塌等意外事故的发生。

3. 作业人员必须佩戴个人防护装备，确保自身安全。

4. 在作业现场设置明显的安全警示标志，警示他人注意安全。

5. 如遇恶劣天气或其他不安全因素，应暂停作业并采取相应的措施保护作业人员和设备。

带电更换拉线作业指导书一、引言带电更换拉线是电力行业中的常见作业过程，旨在确保高电压下的线路运行安全。

本文档将提供一个详细的操作指南，以确保操作人员能够正确地执行带电更换拉线作业，包括准备工作、操作步骤、安全措施和事后处理等。

二、准备工作在进行带电更换拉线作业前，操作人员需要做好以下准备工作：1. 确保操作人员已经接受过相关的安全培训，了解带电作业的风险和安全措施；2. 确保操作人员具备必要的防护装备，如绝缘手套、绝缘工具等；3. 确保工作场所的周围区域安全，并进行标识，防止未授权人员进入。

三、操作步骤1. 确定更换拉线的位置，并进行线路停电准备；2. 穿戴好防护装备，确保自身安全；3. 使用绝缘工具将带电拉线从原位置取下；4. 使用绝缘工具将新的拉线安装到相应位置；5. 检查拉线的安装是否牢固，并确保其与其他部件没有接触；6. 完成安装后，同时按照标准程序进行冷却和防护处理；7. 恢复线路供电，检查拉线更换是否成功。

四、安全措施在进行带电更换拉线作业时，操作人员需要注意以下安全措施：1. 在进行任何操作前，确定线路已停电，并进行相应的安全措施；2. 使用绝缘工具进行操作，确保不会被电击；3. 避免直接接触线路和设备，以防止事故发生；4. 在操作过程中，要随时注意周围环境的变化，以及可能存在的风险；5. 严禁在不具备带电更换拉线作业资质和经验的情况下进行操作。

五、事后处理完成带电更换拉线作业后，操作人员需要进行以下事后处理工作：1. 将使用过的绝缘工具进行清洁和维护，以确保下次使用时的可靠性；2. 将其他工具和设备归位，保持作业现场整洁；3. 汇报作业情况，包括更换拉线的质量和任何问题的发现；4. 如果有异常情况发生，及时报告，并进行相应的处理。

六、总结本文档提供了带电更换拉线的作业指导书，详细介绍了准备工作、操作步骤、安全措施和事后处理等内容。

操作人员在执行带电更换拉线作业时，应当严格按照此指导书的要求进行操作，确保作业的安全和质量。

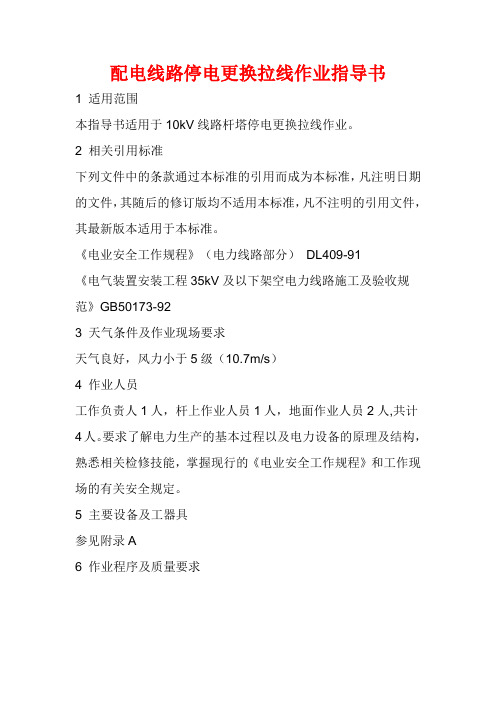

配电线路停电更换拉线作业指导书1 适用范围本指导书适用于10kV线路杆塔停电更换拉线作业。

2 相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

《电业安全工作规程》（电力线路部分）DL409-91《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-923 天气条件及作业现场要求天气良好，风力小于5级（10.7m/s）4 作业人员工作负责人1人，杆上作业人员1人，地面作业人员2人,共计4人。

要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关检修技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。

5 主要设备及工器具参见附录A6 作业程序及质量要求7 危险点分析及作业安全注意事项7.1 严格按照要求签发工作票，要求安全措施具体、明确，无漏项、错项7.2 作业人员要认真听取工作票内容，熟知作业过程所需采取的安全措施。

现场提问1～2人，确无问题后实施作业。

7.3 认真核对线路名称及杆号无误后，方准开始作业。

7.4 必须先验电，后挂接地线。

7.5 验电要用合格的对应电压等级的专用验电器。

7.6 挂接地线顺序：应先接接地端，后接导线端。

7.7 必须在线路工作区段两侧挂接地线。

7.8 安全带使用前必须进行外观检查无问题，锁扣自如，并正确使用。

7.9 杆上作业人员必须使用安全带及二道保护，安全带系在牢固的构件上，防止在端部脱出或被锋利物伤害。

系安全带后必须检查扣环是否扣牢。

7.10 杆上人员要用传递绳索将工具材料卸下，严禁抛扔。

7.11 检查杆塔上确无作业人员后，方可拆除接地线。

7.12 拆除接地线顺序：应先拆导线端，后拆接地端。

7.13 在将临时拉线调紧受力后，方准松原拉线。

7.14 严格按照省公司及本局工作票管理规定终结工作票。

附录A：工器具材料清册。

`编制人： 班组审核人： 单位审核人：10kV/0.4kV **线更换导线标准化作业流程图编写作业指导书、作业指导卡填写工作票工作任务：10kV/0.4KV线路更换导线组织人员进行现场勘察材料准备工器具准备作业指导书审批；学习工作票审核旧线带新线方式放撤导线班前会，宣读工作票，人员分工杆塔上安装滑车拆绑线、终端杆打好临时反向拉线指挥吊车就位 和放线车到位做好停电验电安装接地线及其它现场安全措施将导线放入横担滑车内紧线、调整弛度 现场工作实施工作票结束，整理资料绑扎固定导线，接引流线完 工检修材料准备 是否具备开工条件拆除临时拉线，工作完毕，检查有无遗留物拆除接地线及其它安全措施清理现场编号: ZDS-20211001 10kV/0.4kV线路更换导线作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班1、范围1.1本指导书适用于××供电局10Kv/0.4KV××线更换导线作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件2.1 国家电网公司《电力安全工作规程（电力线路部分）》2.2 GBJ223-90 《架空配电线路施工及验收规范》2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》3、人员分工排序号内容负责人工作人员签字1 准备工器具2 布臵现场安全措施3 杆塔上滑车、挂臵紧线工器具4 紧线和挂臵、固定导线作业5 布臵辅助安全措施6 看守线轴7 看守跨越架8 放撤线作业9 自检验收10 办理工作终结手续11 拆除安全措施12 召开班后会13 资料存档4、材料排序号名称规格单位数量责任人1 导线kg2 铝绑线m3 导线接续金具个5、工器具排序号名称规格单位数量责任人1 脚扣付2 安全带条3 10kV验电器组4 接地线组5 绝缘手套付6 安全围栏个7 个人工具套8 放线车台9 机动绞磨台10 紧线器个11 导线牵引绳套个12 导线卡线器个13 放线滑车个14 棘轮断线剪把15 挂钩滑轮个16 朝天滑轮个17 导线网套连接器个18 钢丝绳米19 承力绳扣个20 起线绳米21 传递绳米22 对讲机个6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1 触电伤害误登、误碰、邻近带电部位作业1、断开该设备的所有电人和绳索等工具与线路安全距离不够导致触电。

输电线路更换导线作业指导书一、作业目的及背景输电线路是电力系统中的重要组成部分，导线作为输电线路的核心部件，直接影响着输电线路的安全运行和电力传输效率。

随着电力系统的发展和技术的进步，旧有的导线可能存在老化、损坏或技术性能不达标等问题，需要进行更换导线的作业。

本作业指导书旨在提供详细的作业指导，确保输电线路更换导线作业的顺利进行，保障电力系统的稳定运行。

二、作业准备1. 了解输电线路情况：包括线路长度、线路类型、导线型号、导线故障情况等。

2. 确定更换导线的原因：例如老化、损坏、技术性能不达标等。

3. 确定更换导线的计划和时间：根据电力系统的运行情况和维护计划，确定更换导线的具体时间和作业计划。

4. 准备所需材料和设备：根据导线更换的具体要求，准备好所需的导线、绝缘子、连接件、工具等。

5. 安排作业人员：根据作业的复杂程度和工期要求，合理安排作业人员，并确保其具备相关技能和经验。

三、作业步骤1. 施工前准备：a. 制定施工计划：根据导线更换的具体要求和线路情况，制定详细的施工计划，包括施工时间、作业顺序、作业区域划分等。

b. 安全措施：明确作业现场的安全要求，包括安全防护措施、作业人员的安全培训和安全意识提醒等。

c. 现场勘察：对作业区域进行现场勘察，了解地形地貌、周边环境等，确保施工的顺利进行。

d. 材料准备：检查所需材料和设备的完整性和准备情况，确保施工所需的导线、绝缘子、连接件等一切准备就绪。

2. 施工作业：a. 导线拆除：根据施工计划和作业顺序，先拆除旧有的导线，注意安全操作，避免对周边设备和人员造成伤害。

b. 安装新导线：根据导线的型号和规格，进行新导线的安装，确保导线的牢固性和连接的可靠性。

c. 绝缘子更换：根据需要，对绝缘子进行更换，确保绝缘子的完好性和绝缘性能。

d. 连接件安装：根据导线的连接要求，进行连接件的安装，确保连接的可靠性和电气性能。

e. 导线张紧：根据导线的张力要求，进行导线的张紧调整，确保导线的合理张力和导线的垂直度。

更换10KV配电路线绝缘导线作业指导书随着社会的不断发展和人们对电力需求的增加，10KV配电路线的绝缘导线起到了至关重要的作用。

然而，长期使用后的绝缘导线会浮现老化、破损等问题，给电力供应带来潜在的安全隐患。

因此，更换10KV配电路线绝缘导线成为一项必要的工作。

本文将从准备工作、操作步骤和安全注意事项三个方面进行论述。

一、准备工作在更换10KV配电路线绝缘导线之前，必须进行充分的准备工作。

首先，需要组织专业人员进行路线的勘测和评估，确定绝缘导线的更换需求和范围。

其次，要准备好所需的材料和工具，包括绝缘导线、绝缘接头、绝缘胶带、绝缘剥线钳等。

同时，要检查所使用的材料和工具的质量和性能是否符合要求，确保施工的顺利进行。

二、操作步骤1. 断电检查：在更换绝缘导线之前，必须先切断电源。

由专业人员进行断电检查，确保路线中没有电流存在，避免发生电击事故。

2. 拆除旧导线：使用绝缘剥线钳将旧导线的绝缘层剥离，然后将旧导线从支架或者绝缘子上取下。

在拆除过程中，要注意保护好其他路线和设备，避免造成二次事故。

3. 安装新导线：将新的绝缘导线固定在支架或者绝缘子上，并使用绝缘接头连接导线。

在安装过程中，要保证导线的坚固性和稳定性，避免浮现松动或者脱落的情况。

4. 绝缘处理：使用绝缘胶带对连接处进行绝缘处理，确保导线的绝缘性能。

绝缘胶带要密切贴合，并进行适当的覆盖，以防止水分和灰尘的侵入。

5. 检测和测试：在更换绝缘导线完成后，要进行必要的检测和测试工作，确保路线的正常运行。

可以使用绝缘电阻测试仪对导线的绝缘性能进行检测，以及使用电流表和电压表对路线的电流和电压进行测量。

三、安全注意事项1. 严格遵守操作规程：在进行更换10KV配电路线绝缘导线的作业过程中，必须严格遵守相关的操作规程和安全操作规定，确保施工的安全性和质量。

2. 佩戴个人防护装备：在进行施工作业时，必须佩戴好个人防护装备，包括绝缘手套、绝缘鞋、安全帽等，以防止电击和其他意外伤害的发生。

四川省水电集团屏山电力公司400V线路导线架设（更换）标准化作业指导书I前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。

本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔（钢管塔）组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装（更换）标准化作业指导书10kV交联电缆敷设（更换）标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。

本标准附录A为规范性附录。

本标准由江苏省电力公司生产技术部提出并解释。

本标准由江苏省电力公司生产技术部归口。

本标准起草单位：江苏省电力公司生产技术部、淮安供电公司。

本标准主要起草人：王洪波、潘朝贤、许明生、汪国卫II400V架空导线架设(更换)标准化作业指导书1 范围本标准规定了400V架空导线架设(更换)标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。

本作业指导书适用屏山县电力系统400/220V线路架设（更换）导线。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL/T 499 《农村低压电力技术规程》国家电网公司国家电网安监［2005］83号《电力安全工作规程（电力线路部分）（试行）》及编制说明3 人员要求现场所有工作人员（含辅助人员）的身体状况、精神状态应良好。

10kV农村配网运行、检修单项工程作业指导书农村配网工程作业过程质量、安全控制10kV线路更换导线作业指导书农村配网工程作业过程质量、安全控制江门供电局市场部编制2006年5月1日江门供电局市场部编制2006年5月10日前言为实现农村配网工程作业的科学化，逐步实现农村配网施工管理安全、优质、高效、环保的目的，江门供电局市场部在局领导和有关部门的鼎力支持下，编写了《10kV农村配网运行、检修单项工程作业指导书》，旨在加强农村配网单项工程的施工过程控制，进一步加强和规范农电人身安全管理。

由于编写时间较短，难免有错漏及考虑不周之处，请各单位在执行本作业指导书过程中，注意总结和积累，及时将发现的问题和意见反馈给我们，以便在修订时参考，使本作业指导书日趋完善。

本作业指导书在编写过程中得到局领导、相关部门和基层单位的大力支持和配合，在此，我们表示诚挚的感谢！江门供电局市场部二○○六年五月十日使用说明为推行工程施工作业指导书在农电工程中的执行，加强农电施工的过程管理，市场部结合农电的特点，把作业指导书分解为运行、检修、维护等配网单项工程。

本作业指导书是以《10kV架空线路施工作业指导书》、《10kV变压器安装作业指导书》、《10kV开关柜安装作业指导书》及《10kV电缆工程作业指导书》为框架，结合农电配网工程的特点，编制而出。

本作业指导书包括三部分的内容：一、配电倒闸操作指导书；二、配电检修作业指导书；三、配电巡视作业指导书。

每部分的内容均以实际例子为基础，对配网各个单项工程进行详细的介绍，通俗易懂。

作业指导书的结构内容一．结构组成：由封面、目录、流程图、范围、引用文件、准备阶段、总结阶段等8项内容组成。

二．内容：1．封面：由作业项目名称、编写人员及编写时间、审核人及审核时间、批准人及批准时间、工作负责人、作业时间、编写单位8项内容组成。

1．1作业名称：包含电压等级、线路名称、操作设备的名称及编号、作业性质（如：xx停电消缺倒闸操作）。

编号:Q/×××××kV××线路停电更换导线作业指导书（范本）编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部×× kV××线路停电更换导线。

2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规范DL 409-1991 电业安全工作规程(电力线路部分)GB/T 19001-2000 质量管理体系要求DL/T 741-2001 架空送电线路运行规程DL/T 5092-1999 110kV～500kV架空送电线路设计技术规程及条文说明SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.13.2准备工作安排3.3人员要求3.4工器具3.5材料3.6危险点分析3.7安全措施3.8作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1线材的要求1. 线路用的所有线材其技术特性，制造规格应符合国家现行标准，在取得合格证或出厂证明后，尚须进行下列外观检查：1．绞合应紧密，整齐，不得有缺股，断股，跳股或松股现象；2．铝线不得有严重的腐蚀现象；3．铝包钢线不应有露钢；4．钢绞线表面应镀锌良好，不得锈蚀；5．绞股线的绞制方向是否一致。

2.新规格的线材，必需取得国家或电力部相应的技术鉴定后方可使用。

8.2编写说明工作任务：×× kV××线××#～××#档停电更换LGJ- 导线。
