二位五通电磁阀的选型

电磁阀选型技术文件电磁阀的具体技术选型原则以及型号规格描述的具体技术选型原则以及型号规格描述ASCO电磁阀一．选型原则流量和执行机构速度口径和联接方式控制阀或开/关阀环境要求:爆炸性环境区域,防护等级功耗阀体材质环境和介质温度其他功能要求:手动操作;手动复位等电气连接安全方式具体选型严格依据上述十个原则，为客户优化电磁阀，节省长期的运行维护成本。

分以下4个主要部分：1．执行机构汽缸或膜头的容积电磁阀的流通能力满足控制阀和开关阀的要求电磁阀选型技术文件2．爆炸性环境区域,防护等级，安全等级：安装区域为防爆区，按IEC标准，区域划分为：2区；气体组别为IIC；温度级别：T6。

1）隔爆等级：II 2 G /D EEx d II C T6；2）防护等级：IP 65或 IP673）安全等级：用于SIS系统的电磁阀必须满足SIL44）环境温度– 40°C ~ +60°C，仪表空气温度-40°C ~ +40°C或者仪表空气温度-20°C ~ +120°C3．功耗：注：功率与导线的线径和传输距离密切相关，上面为理论值，仅供参考。

推荐使用比较低的功耗，其优点：功耗除影响线距外，功耗越低，线圈温升越小，适用于高温气候环境，对电源的宽容度很高。

低功耗电磁阀可以节省电缆成本，可以由ESD系统I/O输出卡件直接驱动。

4．降低采购成本和今后的维护和维修成本、选择的型号必须要满足大部分应用要求。

电磁阀选型技术文件二．选型建议1．控制阀-由于电磁阀是安装在执行机构和定位器之间，所以电磁阀必须0压差启动的直动式电磁阀。

以327系列为主。

例如：两位三通、通用型、直动式、整体不锈钢电磁阀型号：减功耗(3.6W)：WSNF8327B102 24VDC 或低功耗(1.8W)：WSNF8327B302 24VDC 性能特点如下：过程接口尺寸：1/4”NPT阀体材质：316SST流通能力：Cv = 0.5操作压差：0 ~ 10bar；可以带手动操作器，加后缀MS 或MOFPM 橡胶：-20℃-+120℃线圈环境温度：-60℃ ~ 100℃WSNF电磁线圈外壳（即整体式接线盒）316 SST材质，NF为铝壳材质。

5 !"#$/ !SY3000~9000 / !"!＊依据IEC529注）耐冲击：在落下式冲击试验机上，沿主阀芯及动铁芯的轴向及垂直于轴向，在通电和不通电的各个条件下，各自做一次试验，都没有误动作(为初期的值)。

耐振动：沿主阀芯及动铁芯的轴向及垂直于轴向，在通电和不通电的各个条件下，按45～2000Hz导线引出方式(G、H、L、M、W式的场合)无记号无指示灯及过电压保护回路SZ带过电压保护回路带指示灯及过电压保护回路R带过电压保护回路(无极性式)U带指示灯及过电压保护回路(无极性式)导线引出方式(D式的场合)无记号无指示灯及过电压保护回路SZ带过电压保护回路(无极性式)带指示灯及过电压保护回路(无极性式)＊AC的场合，用整流器防止过电压的发生，故无S式。

＊R、U仅DC有。

＊带节电回路的场合、仅有"Z"式。

＊没有DOZ式。

＊AC的场合，用整流器防止过电压的发生，故无S式。

注) 订购单体式直接配管型电磁阀的场合，不附集装式用的安装螺钉及垫片，需要时另外配置。

2位单电控2位双电控3位中封式3位中泄式3位中压式＊AC110V和115V、AC220V和230V共用。

＊AC115V、AC230V的场合，允许电压变动为额定电压的-15%～+5%。

电磁线圈规格!"#5 !"#$L !SY3000 5000 7000 9000 L !" !"#2位单电控2位双电控3位中封式3位中泄式3位中压式先导方式无记号内部先导式R外部先导式无记号标准有。

注1) [ ]内为中位的场合。

型号／SY5000系列注1) [ ]内为中位的场合。

注1) [ ]内为中位的场合。

注1) [ ]内为中位的场合。

注) 限定DIN形插座式和M8接头式使用。

但SY3000上没有DIN形插座式。

集装组件的表示方法(布置例)…2位20位…0220※含盖板组件在内。

RcNPT无记号00NNPTF00TG00F集装式规格流量特性表注1) 10位以上(SS5Y7为5位以上)的场合，请从两侧P口加压，两侧的EA、EB口排气。

电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。

三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。

2.2分步直动膜片结构。

2.3先导膜片结构。

2.4直动活塞结构。

2.5分步直动活塞结构。

2.6先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

asco二位五通电磁阀参数
ASCO二位五通电磁阀是一种常用于控制气体或液体流动的设备，常见的参数包括通径大小、工作压力、介质、工作温度、电压和安
装方式等。

通径大小通常以英寸（inch）或毫米（mm）为单位，表
示阀门内部通道的直径大小，工作压力通常以帕斯卡（Pa）或巴（bar）为单位，表示阀门能够承受的最大压力。

介质是指阀门可以
控制的气体或液体种类，工作温度是指阀门可以正常工作的温度范围，电压是指电磁阀的工作电压，常见的有直流电和交流电，安装
方式包括螺纹连接、法兰连接等。

以上是ASCO二位五通电磁阀常见
的参数，具体参数还需要根据具体型号来确定。

希望这些信息能够
帮助到你。

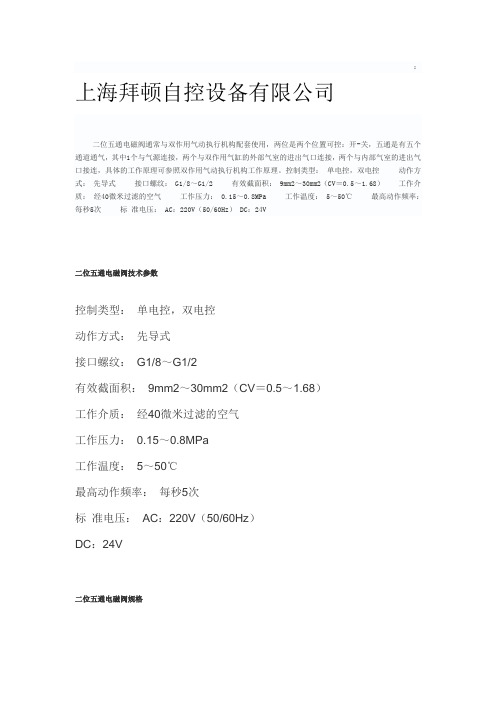

：上海拜顿自控设备有限公司二位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。

控制类型：单电控，双电控动作方式：先导式接口螺纹： G1/8～G1/2 有效截面积： 9mm2～30mm2（CV＝0.5～1.68）工作介质：经40微米过滤的空气工作压力： 0.15～0.8MPa 工作温度： 5～50℃ 最高动作频率：每秒5次标准电压： AC：220V（50/60Hz） DC：24V二位五通电磁阀技术参数控制类型：单电控，双电控动作方式：先导式接口螺纹：G1/8～G1/2有效截面积：9mm2～30mm2（CV＝0.5～1.68）工作介质：经40微米过滤的空气工作压力：0.15～0.8MPa工作温度：5～50℃最高动作频率：每秒5次标准电压：AC：220V（50/60Hz）DC：24V二位五通电磁阀规格结构控制订货号①公称通径(mm) 接管螺纹结构控制订货号①公称通径(mm) 接管螺纹100系列电磁阀300系列电磁阀二位五通单电控4V110-06 6 进气=出气=排气=G1/8 二位五通单电控4V310-08 10 进气=出气=排气=G1/4二位五通双电控4V120-06 6 二位五通双电控4V320-08 10 三位五通(封闭型) 双电控4V130C-06 6 三位五通(封闭型) 双电控4V330C-08 10三位五通(排气型) 双电控4V130E-06 6 三位五通(排气型) 双电控4V330E-08 10三位五通(压力型) 双电控4V130P-06 6 三位五通(压力型) 双电控4V330P-08 10二位三通单电控3V110-06 6 二位三通单电控3V310-08 10 二位三通双电控3V120-06 6 二位三通双电控3V320-08 10200系列电磁阀二位五通双电控4V310-10 10 进气=出气=G3/8排气=G1/4二位五通单电控4V210-06 8 进气=出气=排气=G1/8 二位五通双电控4V320-10 10二位五通双电控4V220-06 8 三位五通(封闭型) 双电控4V330C-10 10三位五通(封闭型) 双电控4V230C-06 8 三位五通(排气型) 双电控4V330E-10 10三位五通(排气型) 双电控4V230E-06 8 三位五通(压力型) 双电控4V330P-10 10三位五通(压力型) 双电控4V230P-06 8 二位三通单电控3V310-10 10 二位三通单电控3V210-06 8 二位三通双电控3V320-10 10 二位三通双电控3V220-06 8 400系列电磁阀二位五通单电控4V210-08 8 进气=出气=G1/4排气=G1/8 二位五通单电控4V410-15 15 进气=出气=排气=G1/2二位五通双电控4V220-06 8 二位五通双电控4V420-15 15 三位五通(封闭型) 双电控4V230C-06 8 三位五通(封闭型) 双电控4V430C-15 15三位五通(排气型) 双电控4V230E-06 8 三位五通(排气型) 双电控4V430E-15 15三位五通(压力型) 双电控4V230P-06 8 三位五通(压力型) 双电控4V430P-15 15二位三通单电控3V210-08 8 二位三通单电控3V410-15 15 二位三通双电控3V220-08 8 二位三通双电控3V420-15 15。

二位五通电磁阀费斯托执行标准费斯托是一个知名的电气自动化设备制造商，旗下的二位五通电磁阀是其主打产品之一。

该产品的执行标准非常重要，不仅关乎产品的质量和性能，还涉及到使用者的安全和效益。

以下是对费斯托二位五通电磁阀执行标准的详细介绍。

一、国际标准费斯托二位五通电磁阀采用国际标准作为基准。

这些标准包括ISO 国际标准、IEC国际电工委员会标准以及相关行业组织制定的标准。

通过采用国际标准，费斯托能够确保产品的质量和性能达到全球范围内的要求，提高产品的市场竞争力。

二、产品设计标准费斯托二位五通电磁阀的设计标准是产品的重要依据。

这些标准涵盖了产品的结构设计、材料选择、工艺要求等方面。

设计标准需要符合国际和国内相关法规的要求，确保产品的可靠性、安全性和环保性。

三、制造工艺标准费斯托通过严格的制造工艺标准来确保产品的一致性和稳定性。

制造工艺标准包括原材料采购、加工工艺、装配流程等方面的规定。

费斯托对每一道工序都制定了详细的工艺标准，确保产品在制造过程中的质量控制和效率提升。

四、产品测试标准费斯托二位五通电磁阀在生产出厂之前需要经过严格的测试。

费斯托制定了一系列的测试标准，包括性能测试、材料测试、可靠性测试等。

这些测试标准旨在验证产品的质量和性能，以及产品是否符合设计和制造标准的要求。

五、质量管理标准费斯托对质量管理非常重视，通过制定严格的质量管理标准来提升产品的质量水平。

质量管理标准包括质量控制计划、质量评估标准、不良品处理流程等方面的规定。

费斯托通过完善的质量管理体系来确保产品的合格率和稳定性。

六、售后服务标准费斯托注重产品的售后服务，在这方面也有相应的标准。

售后服务标准包括服务响应时间、服务内容、服务流程等方面的规定。

费斯托致力于为客户提供高效、优质的售后服务，在产品故障和使用问题上给予及时的支持和解决方案。

总结：费斯托二位五通电磁阀的执行标准是保证产品质量、性能和安全性的重要依据。

通过采用国际标准、制定产品设计、制造和测试标准，严格遵守质量管理和售后服务标准，费斯托确保了产品的可靠性和稳定性，为用户提供了高品质的产品和服务。

真空发生器气路连接原理在自动化行业应用的真空发生器有很多种，很多品牌，但最常用也就归于三类：一类、最简易的真空发生器（既没供给阀也没破坏阀）；二类、有破坏阀没供给阀；三类、供给阀、破坏阀都有（以SMC的ZL112-K15LUD-DAL为例）。

下面要讲述的是最简易的真空发生器的气路连接原理（以SMC的ZH05BS-06-06为例来介绍）。

一．简易真空发生器气路连接所用器件：1.真空发生器：型号为SMC的ZH05BS-06-06(特性是自带吸音材料压，将压缩空气经消音器排入大气中)。

2.双电控两位五通电磁阀：型号为SMC的VF3230-5D1-01（特性是有两个控制线圈控制阀芯在两个位置通气状态）。

3.真空吸盘：用来作为抓取机械手的吸嘴。

4.管接头附件：包过三通管接头，堵头等附件。

二．简易真空发生器气路连接原理图：2.1、下图是简易真空发生器应用的气路原理图：图中仅示意气路元件的连接方式2.2、气路原理介绍：真空发生器的产生原理就利用压缩空气的射流特点将真空进气口的气压抽掉，直至到最大限度的真空。

下面介绍产生真空和破坏真空的原理产生真空：当两位五通电磁阀阀芯在左位置P-A接通，压缩空气由真空发生器的入口进去并使得真空发生器产生真空，接到真空口的吸盘就能把要抓取的工件吸起。

破坏真空：当需要把工件掉落时只需让两位五通电磁阀右线圈得电，电磁阀的阀芯就会移到右位置（P-B接通），压缩空气就可以由B口进入三通管接头破坏吸盘接口处的真空，从而达到释放真空的目的。

三、简易真空发生器气路连接需注意的问题：3.1、电磁阀安装位置：控制真空发生器的电磁阀安装位置不宜离真空发生器太远。

原因是电磁阀与真空发生器的连接管路不能太长，尤其是连破坏真空的管路不能太长（太长会储存的压缩空气会影响真空产生的效果和及时性）3.2、电磁的EA、EB口：该场合的电磁阀不同控制执行元件（控制执行元件的压缩空气终将从电磁阀的EA、EB口经消音器释放到大气中）。

前言（作者：王旭平）根据电磁阀生产商和客户要求我公司常用电磁阀配套厂家有ASCO公司，SMC 公司派克汉尼分公司（其收购霍尼维尔公司两个厂）和天津光阳电磁阀科技有限公司，现把它们主要产品的型号和订货要求汇总提出，望有关人员能按此选型，详细资料参阅产品样本。

电磁阀选型参考1、工作原理电磁阀由两个基本功能单元组成。

A：电磁线圈（电磁铁）和磁芯。

B：包含一个或几个孔的阀体。

当电磁线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。

2、电磁阀分类电磁阀常用的有二位二通、二位三通、二位四通、二位五通，电磁阀与调节阀匹配关系见表1。

表13、电磁阀的选择3.1采用适当尺寸的电磁阀很重要,采用的电磁阀如果大小不合适,会导致电磁阀使用效果不好,并造成不必要的高成本.决定电磁阀大小的基本因素有:·控制流体的最大、最小流量。

·通过电磁阀的最大最小压差。

·所控制的流体的比重、温度和粘度（这里只介绍流体为常温的空气）·通径与流量关系见表2。

1型号：根据第四项选则*2电压及频率（注明交直流）3所控制介质及压力（正常情况视为空气） *4防爆等级 5气路接口6电气接口*7作用方式，针对二位三通电磁阀为常闭、常开、通用，二位四通电磁阀为单线圈，双线圈，未注明，视为单线圈。

常闭式—当线圈断电时排出压力，当线圈通电时提供压力。

常开式—当线圈断电时提供压力，当线圈通电时排出压力。

通用式—任何一个接口进压，具有常开或常闭功能，但一般适用压力较小，在0.25Mpa 左右。

单、双线圈上已表述过，此略。

注：*项为必备项目，否则无法选型，如果对材料有特殊要求，则需要提出阀体材料。

4、 常用电磁阀有关参数4.1 能够满足本厂单作用调节阀电磁阀常用型号4.1.1本厂单作用条件调节阀选配电磁阀时通用条件.1.介质:空气2.气源压力:0.4~0.5Mpa3.配管:Φ6或Φ84.气管接头:Rc1/45.电源电压:110V.AC.220AC.50HZ.12VDC,24VDC 等 4.1.2 ASCO 二位三通直动式通用电磁阀阀体：黄铜、不锈钢、接口1/8到期1/2NPT 4.1.2.1 8300系列及8320系列 a.8300系列电磁阀选用防爆型在型号前加前辍”EF”例: 8300D58F 24.DC为ASCO常闭型24V.直流.防爆要求为普通型的二位三通电磁阀EF8300D58G 220.AC 50HZ为ASCO常开型220V.交流50HZ.防爆等级dⅡBT4的二位三通电磁阀防爆型,在型号前加前辍”EF” 8320G186表示.ASCO二位三通电磁阀,电压24.DC,黄铜阀体,常闭型.EF8320G203 220AC 50HZ表示ASCO二位三通电磁阀电压220V交流50HZ 不锈钢阀体,防爆等级dⅡBT4,常闭型.注:1、8300D58 直径型最大操作压力达0.88Mpa,交流型最大操作压力达1.75Mpa2、8300系列直流型操作压力均可达到0.52Mpa,交流型操作压力均可达到1.0Mpa注:以上电磁阀为通用型,常开常闭均可,但其流量系数Cv=0.08,如需电磁阀快速排气请选用WPIS8317307或WPIS8317308,其放气口Cv值可达0.73(相当于Φ8×1气管)4.1.3 SMC二位三通直动式普通电磁阀VT317系列型号配用管价格VT317-□△-02 Φ6~Φ8注: □-代表使用电压△-代表接电方式作用方式为通用型,(常开,常闭)防爆要求普通型.3=110VAC G-直接出线式4=220VAC D-DIN插座式5=24V.DC DZ-DIN插座式6=12V.DC 带有指示灯和过压抑制器例如:VT317-4G-02 二位三通电磁阀,电压220V.交流50HZ,直接出线式.不防爆.4.1.4 SMC二位三通先导式防爆电磁阀50-VPE500.700系列型号配用气管价格5o-VPE542⊙-□△⊙-02▽Φ6~Φ8⊙-表示先导方式:无记号为内部先导式弹簧范围起点需>0.2Mpa,R*外部先导式,弹簧范围需注明,即供给压力起点,*准标准型□-表示额定电压: 1* AC110V * 准标准电压选电压时写明频率2* AC200V3AC110V4AC220V5DC24V6* DC12V8* AC240V9* 其它△-表示接线方式: T-电线管耐压螺纹结合式E1-耐压密封式(电缆外径Φ7~Φ10)E2-耐压密封式(电缆外径Φ10.1~11.5)⊙-表示手动操作. 无记号-无锁定/按扭式 D-用工具锁定式▽-表示常位状态 A-常断型 B-常通型例:50-VPE542R*-5TD-02A表示:SMC 50-VPE500系列外部先导式直流24V 防爆二位三通电磁阀(dⅡBT4)接线方式,电线管耐压螺纹结合式,用工具锁定式,气接口Rc1/4,常断型(常闭).4.1.5 天津市光阳电磁阀科技有限公司ZCKQ二位三通防爆电磁阀系列型号通径价格(防爆)ZCKQ-8-ZZT 2mm订货时写明:此阀流通系数,通径,使用压力,电源,介质,作用方式,防爆要求即可.4.2能够满足本厂双作用调节阀电磁阀常用型号4.2.1本厂双作用调节阀选配电磁阀时通用条件1.介质:空气2.气源:0.5Mpa3.配管: Φ6~Φ84.气管接头:Rc1/45.电源电压:110VAC 200VAC 50HZ 12V.DC 24.DC等4.2.2 ASCO二位四通选导型通用电磁阀如EF8344G70 24.DC 表示ASCO二位四通,防爆型(dⅡBT4)24V.交流50HZ.电磁阀□-代表使用电压△-代表接电方式3=110AC G=直接出线式(引线长300mm)4=220VAC D=DIN插座式5=24VDC DZ=DIN插座式带有指示灯和过压抑制气6=12VDC如 VF3130-5GB-02表示SMC24V直流,五通电磁阀,接电方式为直接出线式,普通型符号表示内容同4.1.4如:50VFE3130-4T-02.表示SMC先导式五通防爆(dⅡBT4)电磁阀电压200V交流 (注明频率50HZ)附录:1.国产型电磁阀选型样本(部分)2.ASCO,SMC,PARKER(派克)电磁选型样本(部分)3.定货要求:电磁阀定货时须写明下列参数1> 型号 2>电压及频率(注明交直流) 3>介质(通常空气) 4>防爆等级 5>气路接口(通常Rc1/4) 6>电气接口(通常不注按厂方标准) 7>作用方式 8>其它要求:如阀体材料等.M15G-（）-A（D）E12PU系列兼用型五通防爆电磁阀一、产品用途M15G-（）-A（D）E12PU系列兼用型二位五通防爆电磁阀，是采用日本金子产业株式会社电磁阀制造生产技术的产品。
